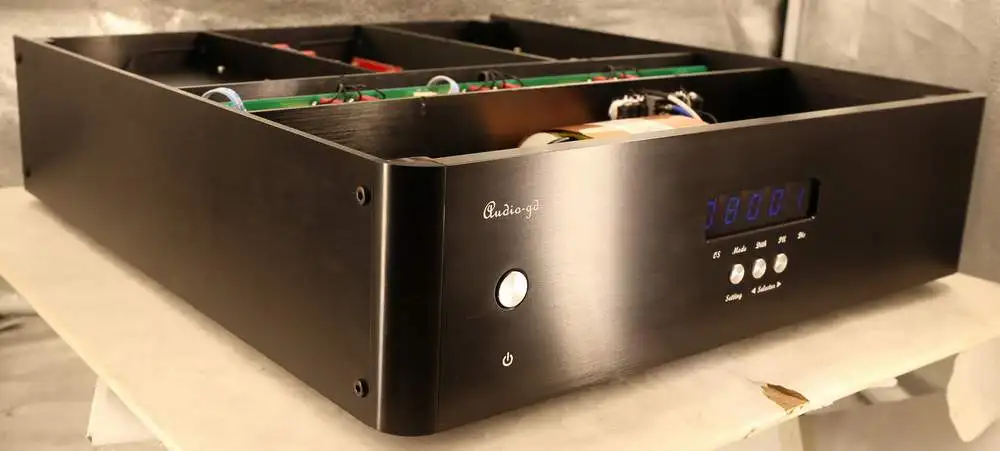

R2R R 7HE полностью сбалансированный дискретный резистор лестницы декодер DSD512 DXD DAC

R2R R 7HE полностью сбалансированный дискретный резистор лестницы декодер DSD512 DXD DAC

[Xlmodel]-[custom]-[8888]

R-7HE

(Регенеративный источник питания)

Полностью дискретный R-2R резистор

Полностью дискретный DSD собственный декодер

Полностью Дискретная конструкция передачи реального баланса тока

Все цифровые настройки с помощью кнопок на передней панели (не хотите открывать chasis).

4 типа различных режимов алгоритма NOS и 3 типа различных режимов oversampling,

Имеет 7 различных звуковых функций, можно выбрать с помощью кнопок на передней панели.

Порт обновления прошивки собирается сзади, обновление прошивки без открытия блока.

Встроенный 4 группы DA-7 модулями V2

Встроенный процессор FPGA, отклонить дрожание
DSD , DXD поддержка от USB / HDMI
32bit / 384K асинхронная передача Amanero Combo 384 с USB изолятором и отдельным блоком питания
Встроенный OCC , TCXOs и Hi-End части, нет вариантов обновления

Цена:
USD3499 (Femtosecond Accusilicon * 2 и Femtosecond Crystek * 2 на usb-интерфейсе, usb-изоляторе и отдельном блоке питания класса A для usb-интерфейса)

Часы Accusilicon:

Часы Crystek:

DA7 V2 выпущен

С 7 декабря 2018 года модуль DA7 был обновлен до DA7 V2. Он имеет модернизированное оборудование, которое включает обновление цепи и изменение параметров резисторов лестницы. В прослушивании обновление улучшило прозрачность и детализацию, более реальное, как на звуковой сцене. В измерении THD улучшился более 10 дБ.  Обновление с R2R 7HE: 1. Обновите отдельный блок питания класса A для модуля Amanero. 2. Обновите цифровую настройку через кнопки на лицевой панели. 3, соберите порт обновления USB на задней панели, обновите прошивку, не нужно открывать устройство.  Чистый аналоговый регенеративный Источник питания: Регенеративный источник питания, как собственный электрический генератор, встроенный в блок. Он может блокировать больше всего беспокоить от линии питания, поставить ультра чистый источник питания для аудио-усилители, воспроизвести самый нейтральный и аналоговый звук, такой как звуковой сигнал для системы и пользователей. В конструкции регенеративного источника питания мощность переменного тока через регенеративный входной трансформатор, преобразование в постоянный ток, через источник питания класса A PSUs для регенеративных волновых генераторов и этапов драйвера. Регенеративный генератор регулярных волн с балансом производит волну с ультранизким искажением 50 Гц, благодаря усилению баланса и сильным выходным этапам, управляйте регенеративными трансформаторами, производите чистую подачу питания переменного тока в отдельный источник питания класса A PSUs для проводников L и R. Блок питания с параллельным соединением класса A имеет очень высокое входное сопротивление, чтобы избежать беспокойства через блок питания от воздействия на части сигнала и низкое выходное сопротивление с очень быстрой скоростью и высокой линейной, это очень чистый источник питания. Аудио-gd на регенеративных блоках питания: 1. С помощью анализа AP SYS-2722, много практикований, тестирования и прослушивания, полный аналоговый дизайн генератора обычной волны имеет гораздо более низкое искажение, чем цифровой генератор. 2, этапы цифрового привода имеют более высокую эффективность, но полные этапы аналогового привода имеют гораздо более лучший аналоговый звук. 3, регенеративная волна 400 Гц обладает более высокой эффективностью, регенеративная волна 50 Гц имеет гораздо более отдаленную область чувствительности ушей человека, чем 400 Гц, повышает звук гораздо лучше, чем аналоговый звук.    Плюсы и минусы R-2R DAC: Преимущества: 1.R-2R не преобразует часовой сигнал в выходной сигнал. 2. R-2R не чувствителен к дрожанию, в то время как Delta-Sigma DA гораздо более чувствителен к дрожанию. 3. Выходной сигнал гораздо более точный по сравнению с Delta-Sigma DA. Недостатки: 1.THD сегодня чрезвычайно хорош с чипами Sigma Delta; R2R лестницы тоже хороши, но не так хороши. 2. Глюки и точность резисторов лестницы очень трудно избежать и требуют сложной технологии, чтобы решить эту проблему.    R-2R базовый дизайн на рынке: R-2R DAC очень популярен в настоящее время и доступен от наборов DIY и полностью до высококачественных продуктов полки. На рынке DIY с низким диапазоном, дизайн R-2R часто основан на старой технологии, разработанной долгое время назад MSB и включает в себя только базовый дизайн лестницы R2R и не включает в себя Чудесный дизайн коррекции оригинальной технологии MSB. Для преобразования данных в аналоговый сигнал эта конструкция использует логическую схему переключения данных в последовательном режиме. Проблемы с конструкцией R2R нельзя избежать, и производительность зависит исключительно от точности резисторов лестницы.

На рынке элитных полок (готовой продукции) конструкция R2R является гораздо более сложной, только для достижения лучшей производительности. Базовая лестница R2R просто недостаточно для достижения хорошей производительности и качества звука! Некоторые производители используют дизайн Сменных регистров. Менее сложный и менее эффективный дизайн, основанный на традиционных логических чипах, работающих в последовательном режиме, чтобы исправить лестницу.

Гораздо лучше дизайн переключает резисторы в параллельном режиме. Сверхбыстрое управление FPGA и исправление лестницы R2R. Параллельный режим проектирования контролирует каждый бит соответственно и, таким образом, обеспечивает беспрецедентную производительность. (В параллельном режиме требуется только 1 часовой цикл для вывода всех данных; Режим последовательного дизайна требует от минимум 8 до 24 часов циклов) параллельная конструкция намного сложнее. После того, как разработано правильно, он может исправить каждый бит лестницы. Фото ниже показывает дизайн с таким FPGA, может исправить неизбежные несовершенства лестницы R2R вызванные допуском резисторов, глюки для достижения лучшей производительности.

Точность резисторов лестницы (допуск):

Многие люди считают, что толерантность резисторов в лестницы является наиболее важным для достижения лучшей производительности. В настоящее время разрешение 24 бит является стандартным. Какой допуск необходим для достижения разрешения 24 бит? Когда мы смотрим на 16 бит, толерантность 1/66536, 0.1% (1/1000) недостаточно, даже толерантность 0.01% (1/10000), лучшая толерантность, доступная в мире сегодня, все еще не может обрабатывать 16-битный запрос правильно; Мы даже не рассчитываем 24 бит здесь! Допуск резистора никогда не решит несовершенства лестницы. Это потребует резисторов с допуском 0.00001% и может обрабатывать разрешение 24 бит. Это только в теории, потому что Дискретность чипов логики переключателя уже имеет слишком большое внутреннее сопротивление и разрушит невозможное допуск резистора. Решение заключается в корректировке лестницы и не только зависит от допуска резисторов. Сочетание двух элементов: Сверхнизкие сопротивления, контролируемые технологией коррекции с использованием очень высокой скорости FPGA, применимы в нашем дизайне.   Важное значение FPGA в R-7HE: FPGA выступает за программируемую логику массива. В настоящее время FPGA применяется в высококлассных DACs; Как популярный DAC ROCKNA WAVEDREAM. Внутренняя аппаратная конструкция полностью контролируется комплексным программным обеспечением. Огромным преимуществом является то, что программное обеспечение в FPGA может быть легко модернизировано, предлагая новые функции или улучшая производительность. Такой дизайн является очень гибким и надежным в будущем!   FPGA задачи в R-7HE FPGA в R-7HE отвечает за: 1. Высокопроизводительный SPDIF интерфейс, заменяющий традиционные менее качественные SPDIF интерфейсные чипы, такие как DIR9001, WM8805 или AK411X и т. Д. 2. Полный процесс повторной сборки с дизайном FIFO, применяемым на всех входах. Таким образом, выходные данные полностью синхронизируются с сигналом часов для отклонения любого дрожания. 3. Встроенный 2X, 4X и 8X oversampling и цифровые фильтры и поверх этого 4 различных истинных NOS (только аналоговый фильтр 6 дБ) режимов. Полностью настроить его по своему вкусу!

Полностью дискретные выходные этапы Последний этап сигнала-это этапы аналогового выхода, они могут значительно повлиять на качество звука всего DAC. После преобразования d/a модулями R2R D/A Аналоговый сигнал транспортируется полностью дискретными согласованными транзисторными выходными этапами. DC-соединенный дизайн с первоклассными сквозными отверстиями. Компоненты SMD не применяются. Высокоскоростные специальные этапы выхода ACSS-это Отзывы и дизайн, управляемый током. Особенный, потому что почти все другие конструкции должны преобразовывать сигнал несколько раз от и до тока или напряжения, что приводит к менее подробным и менее хорошим постановкам. Выходные буферы являются единичными FET. Два этапа параллельно достичь очень низкого выходного сопротивления. Все этапы вывода находятся в чистом дизайне класса А без каких-либо (отрицательных) Отзывы для достижения чистоты и реального воспроизведения звука. 4 OPA opamps работают как сервопривод постоянного тока, таким образом не требуется соединение-конденсаторы и выход постоянного тока автоматически смещается! В результате получается совершенно нейтральный звук. Нет реле или других переключателей в сигнальном пути после DA модулей для обеспечения наилучшего и чистого качества звука.   Тяжелые источники питания дизайн: Используются четыре R-core трансформатора (всего 295 Вт) и более 95000 мкФ аудио класса NOVER конденсаторы используются для обеспечения широкой и гладкой доставки энергии. 16 групп дискретного питания класса A PSUs для регенеративных драйверов и частей цифрового/аналогового аудио сигнала. Это приводит к сверхвысокой скорости и сверхнизкой производительности шума. Чистая и независимая мощность для всех различных частей для достижения высочайшего качества.

Соотношение S/N	> 120 дБ
Выходное сопротивление	<5 Ом (XLR ,RCA)
Выходной уровень	2,5 В (RCA) 5 В (XLR) 2 + 2 мА (ACSS)
Частотная характеристика	20 Гц-20 кГц
THD
Входная чувствительность	0,5 ВП-П (75 Ом, коаксиальный) 19 дБм (оптический) USB1.0 - USB3.0
Поддержка операционных систем (USB)	Windows, OSX, Linux, ISO
Поддержка выборки	Режим USB / I2S: 44,1 кГц-384 кГц/32 бит Режим USB / I2S: DSD native 64-512 Коаксиальный режим: 44,1 кГц-192 кГц/24 бит Оптический режим: 44,1 кГц-192 кГц/24 бит
Требования к питанию	Версия 1: 100-120 В переменного тока 50/60 Гц Версия 2: 220-240 В переменного тока 50/60 Гц
Энергопотребление	73 Вт
Вес посылка	Приблизительно 19 кг
Размеры	W430 X L450 X H125 (мм, полностью алюминий)
