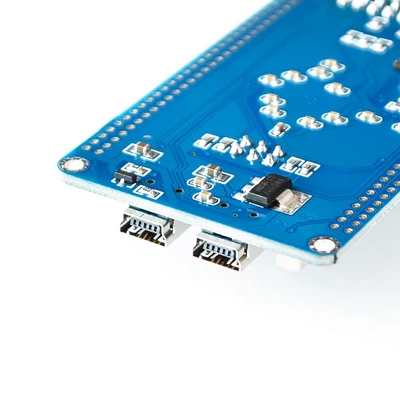

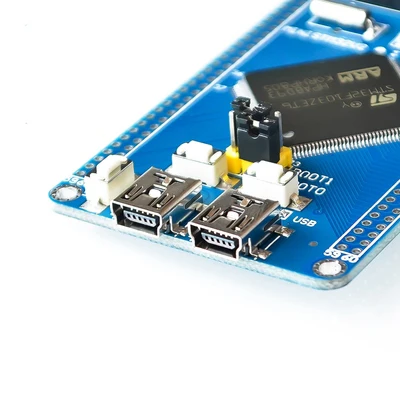

Системная плата STM32 минимальная системная обучающая STM32F103ZET6 разрабатывающая

Системная плата STM32 минимальная системная обучающая STM32F103ZET6 разрабатывающая

Без винтов информационное Соединение: //pan.baidu.com/s/1K71sTDhXqx994rl2YpyRlQ Пароль: cs17

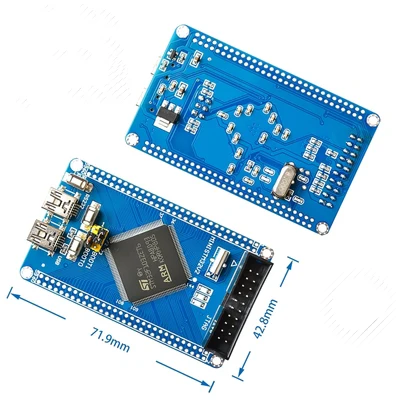

Пароль: m1km новый дизайн STM32F103ZET6 основная плата, макет всего макета разумный, простой и щедрый, Особенности заключаются в следующем: 1. Поддерживающий чип-это Совершенно новая Оригинальная основная частота STM32F103ZET6, 72 м, посылка LQFP144, емкость вспышки on-chip: 512K, емкость SRAM on-chip: 64K, все контакты были вытянуты, их легко расширить. 2. Индикатор питания. 3. Два пользовательских индикатора. 4. Стандартный 20-контактный JTAG разъем, может быть подключен к STLINK, JLINK, ULINK и других тренажеров. 5,8 М Рабочая кварцевый генератор, Официальный параметры, чип имеет PLL мультипликатор внутри, самая высокая частота чипа составляет 72 м. 6,1 кнопки сброса обеспечивают аппаратную функцию внешнего сброса. 7,2 кнопки пользователя позволяют новичкам легко выполнять самые базовые обучающие программы. 8. ASM1117-3.3 регулятор напряжения трубка, которая обеспечивает 3,3 V источника питания для Главная плата для работы, и использует конденсатор с алюминиевой крышкой, фильтрация для того, чтобы обеспечить стабильную работу системы. 9. Интерфейс usb и интерфейс com-TTL унифицированы с использованием интерфейса miniusb, в магазине есть другой интерфейс miniusb для TTL, можно подключить, скачать, использовать последовательную связь! 10,2 двойной ряд 30P * 2-2,0 мм Шаг интерфейс, все stm32F103zet6 увеличения доступного пространства шпильки вынимаются. Два 2,0-2,54 мм адаптер пластины отдельно представлены, который удобно разложить до 2,54 мм шаг. Штыревые заголовки с обеих сторон могут быть вверх или вниз, доставка не сварена по умолчанию, и штыревые заголовки распределены, так что пользователь может сварить в соответствии с его собственными потребностями. 11. Предоставьте схематическую схему в формате pdf и схему pcb в формате pdf, карту позиционирования размера PCB в формате protel, удобную для дизайна плинтуса! Размер 42*72 мм достаточно мал, чтобы полностью расширить все необходимые контакты. Прямое Питание от порта USB, другие источники питания отсутствуют. Основная плата не предоставляет техническую поддержку для недорогих продаж. Плата разработки по умолчанию мигает светодиодный светильник. После получения товара, мощность может быть проверена в первый раз, чтобы проверить, работает ли основная плата! Предоставьте последовательную программу и рабочий светильник, предоставьте схему схемы pcb в формате pdf. (Вышеуказанная информация отправляется по электронной почте или онлайн, диск не доставляется) Этот продукт нельзя назвать обучающей доской, его можно назвать доской развития или основной доской, просто чтобы улучшить скорость разработки в качестве разработчика. Этот магазин небольшой и прибыльный, только до появления внешнего вида обнаружения, обнаружения горения, обнаружения соединения моделирования. Пожалуйста, проверьте вовремя после того, как товар прибудет, сначала проверьте шпильки для припоя! Есть проблемы со временем общения. Клиенты могут решить проблему, попытаться решить проблему клиентом. Отгрузочная ведомость: Мини STM32 основная плата 1 шт. (статическая упаковка) 2,0 мм штыревой разъем (2*30P) 2 2,0 мм до 2,54 мм PCB (2*30P) 2 Мини USB линия питания 1
