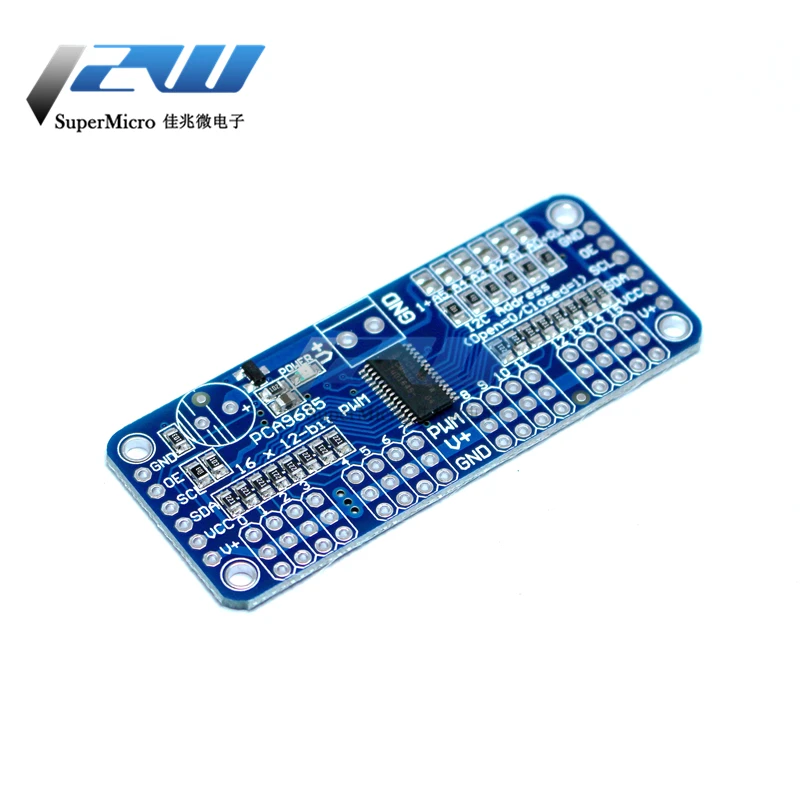

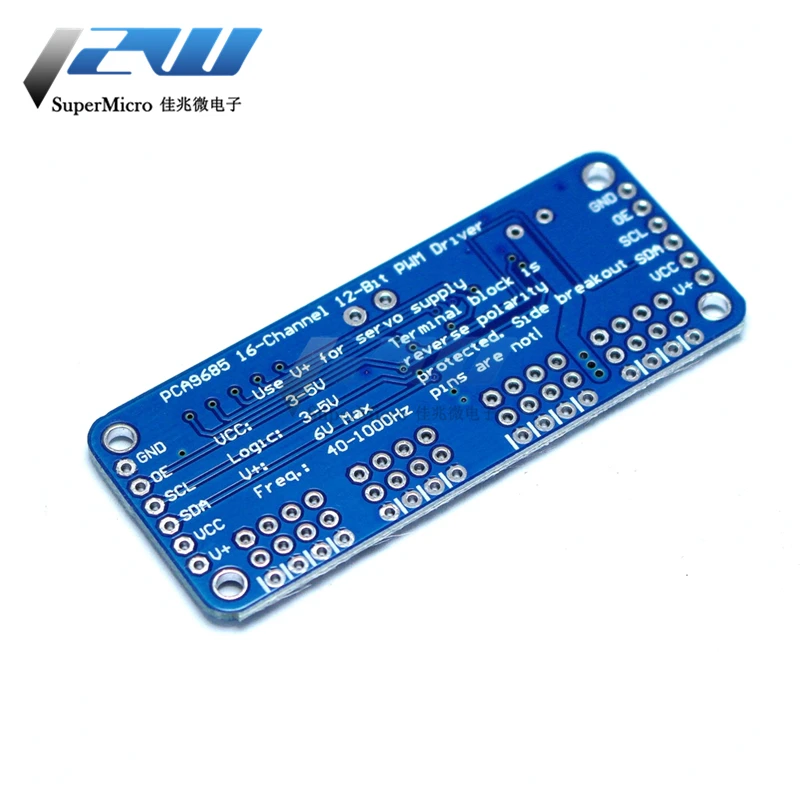

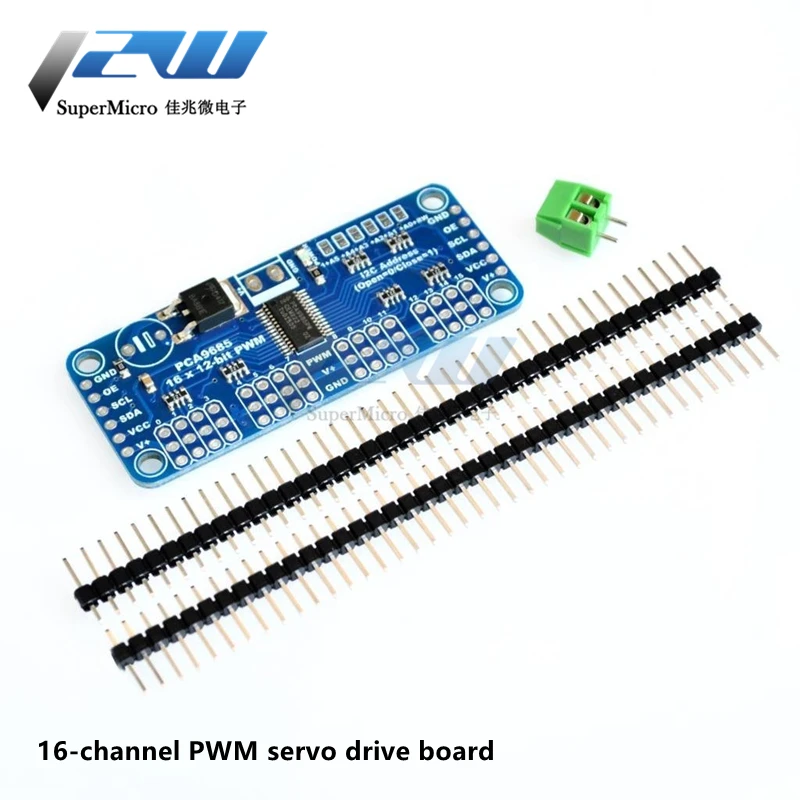

16-дневная плата сервопривода 16-канальный 12-битный модуль PWM/сервопривод I2C |

16-дневная плата сервопривода 16-канальный 12-битный модуль PWM/сервопривод I2C |

Характеристики модуля:

1. Вход I2C, 16-канал ПВМ управления, 16-канальный сервопривод может быть использован 2. Независимый V + вход рулевого механизма питания максимум 6 в 3. Независимый выход логического сигнала и логического источника питания 3-5 В Четыре, частота 40-1000 Гц 5. Количество каналов: 16 каналов В-шестых, разрешение: 12 бит 7. Размеры: 62,23 мм x 25,4 мм 8. Отверстие для позиционирования: 55,88 мм x 19,05 мм, Диафрагма 3 мм Девять, может предоставить файлы библиотеки arduino, включая процедуры arduino. 10. Контакты и клеммы на плате распределены, и пользователи могут припаять их в соответствии с их потребностями.

Описание

Вы хотите сделать крутого робота, может быть, ходунка с гексаподом, или, возможно, просто кусок искусства с большим количеством движущихся частей. Или, возможно, вы хотите управлять большим количеством светодиодов с точным выходом PWM. Тогда вы поймете, что ваш микроконтроллер имеет ограниченное количество выходов PWM! Что теперь? Вы можете сдаться или просто получить этот удобный пробой PWM и серводвигателя. Когда мы видели этот чип, мы быстро поняли, что такое отличное дополнение. Используйте только два контакта, Управляйте 16 свободными выходами ШИМ! Вы даже можете настроить 62 выхода, чтобы контролировать до 992 выходов ШИМ (которые мы действительно хотели бы увидеть, так как это было бы здорово) Это управляемый i2c драйвер PWM со встроенными часами. Это означает, что, в отличие от семьи TLC5940, вам не нужно непрерывно отправлять сигнал, связывающий ваш микроконтроллер, его полностью свободный запуск! Соответствует 5 В, что означает, что вы можете контролировать его с 3,3 V микроконтроллер и по-прежнему безопасно управлять до 6В выходов (это хорошо, когда вы хотите, чтобы контролировать белые или синие светодиоды с 3,4 + вперед напряжения) 6 адресов выбирают контакты, так что вы можете подключить до 62 из них на одной шине i2c, в общей сложности 992 выходов-это много сервоприводов или светодиодов Регулируемая Частота ШИМ примерно до 1,6 кГц 12-разрядный разрешение для каждого выхода-для сервоприводы, это означает, что по поводу 4us разрешение при кадровой частоте 60 Гц, частота обновления Настраиваемый push-pull или выход открытого слива Выход позволяет быстро отключить все выходные данные Мы завернули этот милый чип в секционную доску с парой отличных дополнений Клеммная колодка для ввода питания (или вы можете использовать 0,1 "поломки на стороне) Защита от обратной полярности на входе клеммного блока Зеленый Мощный светодиодный 3 контактные разъемы в группы 4, так что вы можете подключить 16 сервоприводы сразу (сервопривода вилки areslightly шире, чем 0,1», так что вы можете только в том случае, стек 4 рядом друг с другом на 0,1 "Заголовок "Цепной" дизайн Место для размещения большого конденсатора на линии V + (в чехол, который вам нужен) Резисторы серии 220 Ом на всех выходных линиях для их защиты и для тривиального вождения светодиодов Припой перемычки для 6 адресов выберите контакты
