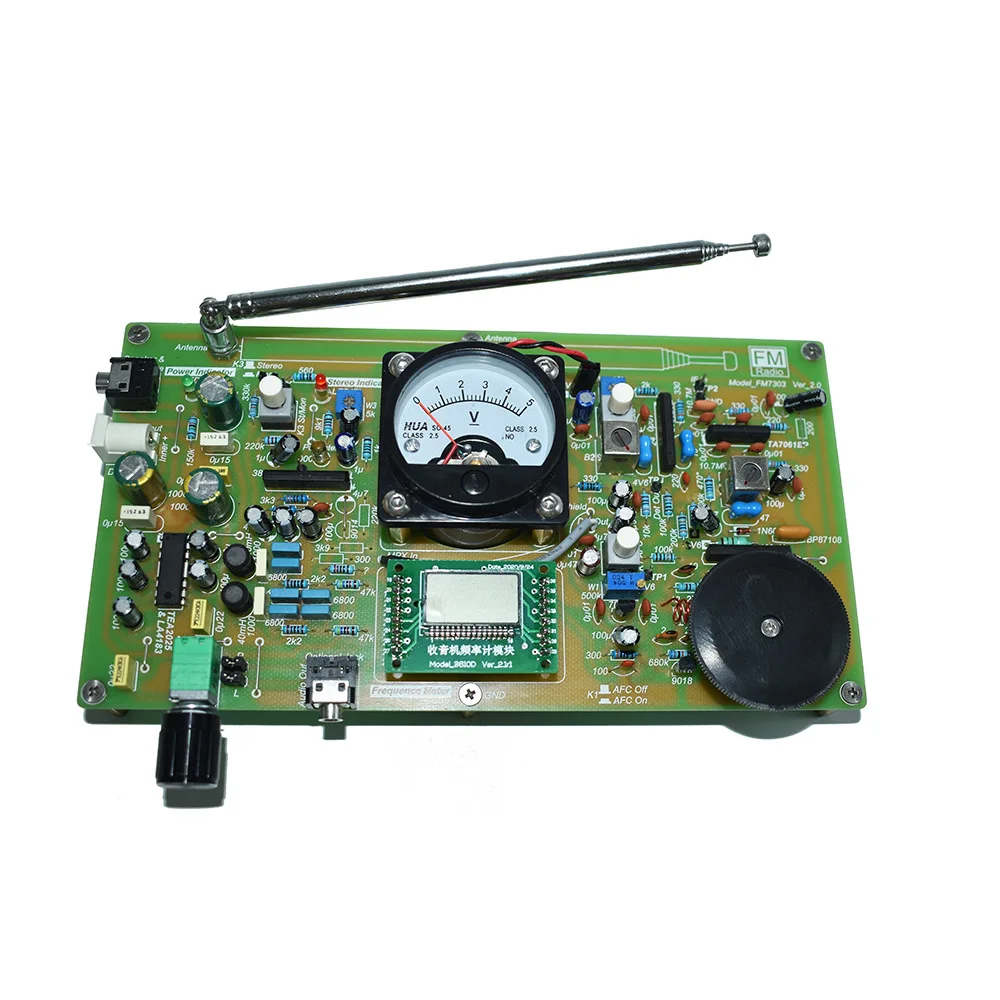

LUSYA FM7303 плата радиоприемника цифровой частотной модуляцией Стерео декодирования

---

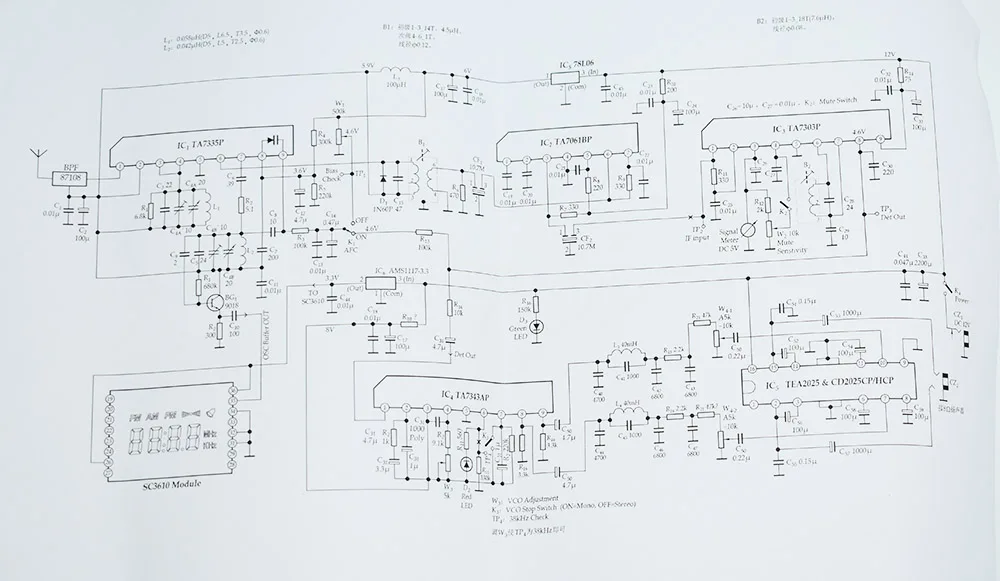

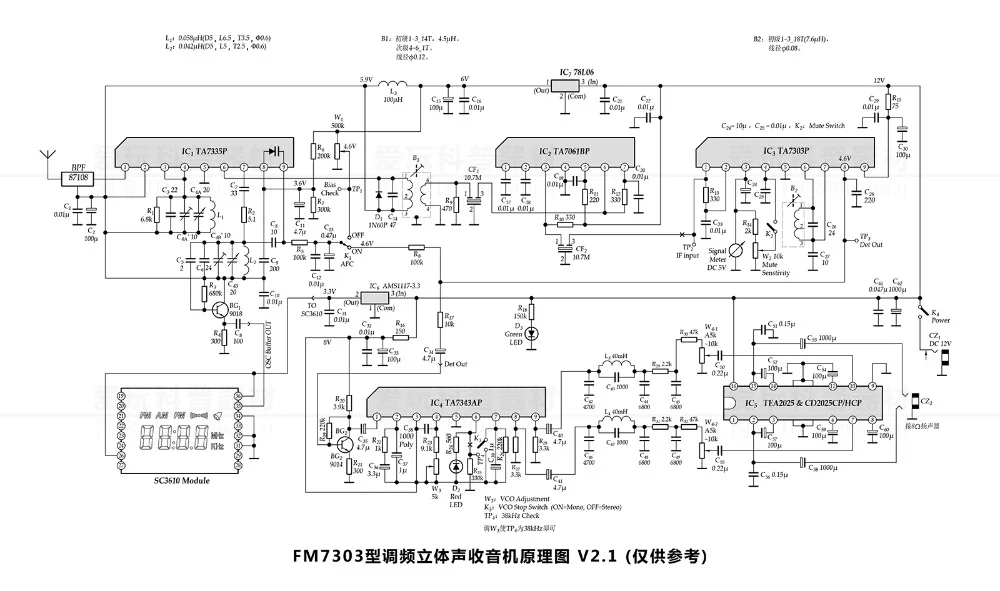

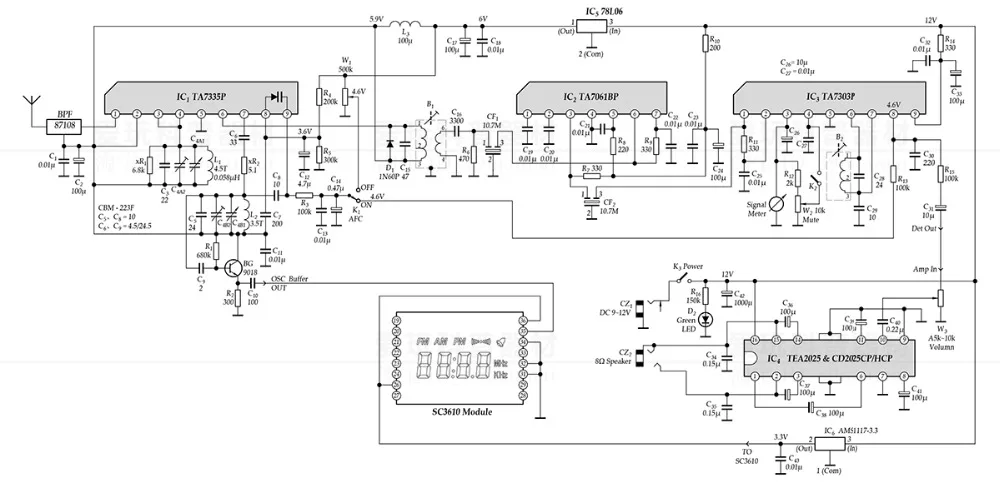

Этот продукт представляет собой комплект монтажной платы, без корпуса и динамиков, и требует внешнего источника питания и динамиков/наушников для прослушивания. Этот продукт представляет собой набор радио частотной модуляции (FM) и не может использоваться для приема AM-трансляций. FM7303 Тип fm-радио набор использует три чипы Toshiba, выделенные для формирования приемной части: TA7335P является классическим FM передним чипом, который широко используется во многих продуктах радио и приемника в стране и за рубежом. TA7303P-это выделенный FM промежуточный усилитель и чип с частотой. Многие известные модели острых радиоприемников, такие как GF-777z, GF-515z, GF-6060X, GF-9191X и т. Д., используют их. Многие автомобильные радиостанции также можно найти. TA7061BP представляет собой специальную середины чип усилителя, и нет приложения чехол из радио Кассетный трактор регистраторов и радиоприемниками. TA7343AP является фазовым стерео декодером. Сочетание этих четырех чипов и 2025 усилителя мощности в простую цепь может обеспечить более высокую производительность приема, подходит для любителей радио, также может использоваться в качестве начального уровня FM DX оборудования. 【Название продукта 】 FM7303 интегральная схема FM радио эксперимент доска в сборе комплект v2.0/2,12 【Основные особенности 】 1. Частота приема: 88 ~ 108 МГц FM (частотная модуляция диапазона вещания); 2. Стерео Демодуляция: да; 3. Напряжение источника питания: 9 ~ 12 В; 4. Выходная мощность: максимум 2 Вт x 2(8 Ом); 5. Размер печатной платы: 194 мм x 96 мм. 【Features】 1. С выделенным чипом среднего усилителя, высокой чувствительностью, вы можете слушать многие радиостанции, не вытягивая антенну; 2. С цифровым частотным дисплеем, он может непосредственно отображать радиочастоту и может использоваться в качестве инструмента отладки; 3. С измерителем сигнала типа указателя, он имеет отличный опыт использования и может использоваться в качестве инструмента отладки; 4. Имеет функцию muting (Mute), доступную только в высококачественных моделях, чувствительность muting регулируется и может быть отключена вручную; 5. С функцией автоматического управления частотой (AFC), которая может быть выключена; 6. Стерео декодер не должен регулировать степень разделения; 7. Использование 2025 двухканального усилителя мощности, высокая мощность и хорошее качество звука. 【Описание продукта 】 1. Схема этого набора собрана в соответствии с официальным руководством по чипу и некоторыми классическими чехлами. Практика доказала, что она имеет преимущества легкой продукции и легкой отладки, и эффект намного лучше, чем простые дискретные схемы; 2. Руководство содержит схемы и схемы платы, а также методы отладки и опыт в любительских условиях. Для получения дополнительной информации и профессиональных методов отладки, пожалуйста, загрузите или обратитесь к соответствующим книгам в интернете; 3. Три чипа TA7335P, TA7303P и TA7343AP имеют долгую историю. Я уверен, что нет оригинального совершенно нового источника. В основном, что можно получить, это разобранные продукты или годы инвентаризации, с более старыми цветами, воском и окислением штифта. Цена на разобранные продукты этих трех типов чипов, продаваемых онлайн, не низкая, и небольшое количество их повреждено. Три типа чипов, выпущенных нашим магазином, были протестированы с ИС гнездами, и неиспользуемые отходы продукты проверяются для обеспечения нормальных функций. За исключением трех типов чипов, все другие компоненты в комплекте совершенно новые. Если вы не согласны с разборкой чипа, пожалуйста, не снимайте; 4. Поскольку поставка трех чипов TA7335P, TA7303P и TA7343AP мала, наш магазин может заменить их совместимыми моделями, такими как CD7335, KIA6003S, KIA6043S и т. д.; 5. Конденсаторы, требующие высокой стабильности, такие как резонансные конденсаторы, оснащены дорогими слюдами конденсаторов или керамическими конденсаторами серии NPO. Остальные конденсаторы с небольшой емкостью-конденсаторы керамических чипов или пленочных конденсаторов, а конденсаторы большой емкости (класс мкФ)-электролитические конденсаторы; 6. Переменный конденсатор использует частотную модуляцию CBM443DF и амплитудную модуляцию четырехкратного переменного конденсатора, и используется только fm-соединение; 7. В схема основа сделана из стекловолокна материал, толщина измерения составляет около 1,5 ~ 1,6 мм, односторонний зеленый/масло белыми буквами, колодка опрыскивают в жестяных коробках, си И может быть непосредственно сварен без шлифования; 8. Могут быть царапины и пыль на поверхности основания платы и поверхности медной фольги, а также следы мытья доски; 9. Печатная плата, полученная покупателем, может немного отличаться от образца на картинке, в основном из-за изменения положения компонента и той же структуры цепи. Этот продукт был изменен и улучшен раз (в основном для изменения проводки печатной платы) от образца прототипа до продаваемого продукта, и он все еще совершенствуется. Обычно небольшие незначительные изменения, такие как небольшое движение компонентов и небольшие настройки проводки, не изменят номер версии и не будут повторно фотографировать и загружать, настоящим заявляем.
