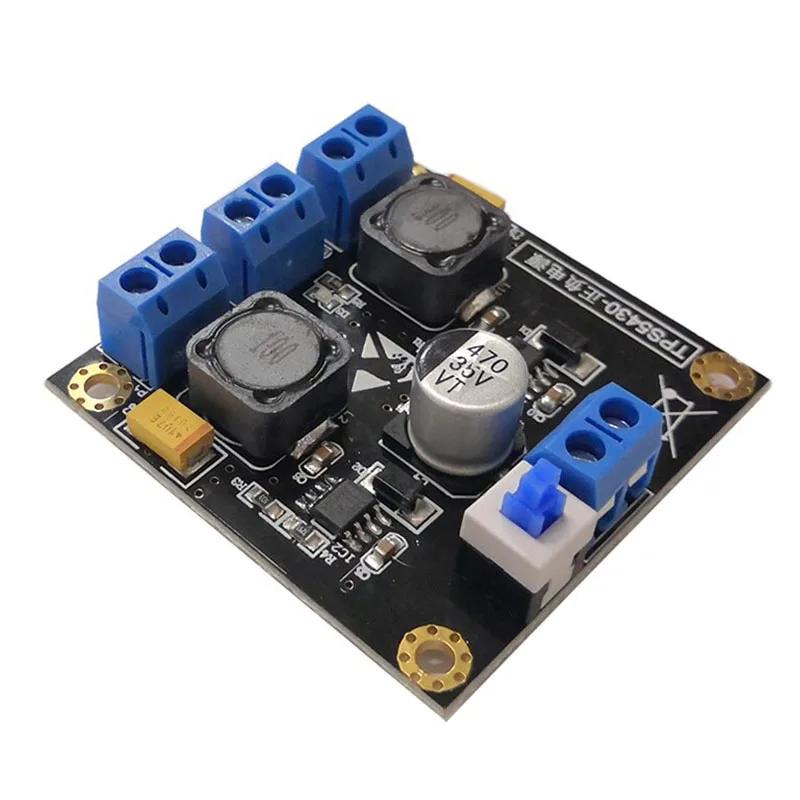

Описание

В TPS5430 модуль высокий ток на выходе: 3A (Пиковый 4A) Широкий диапазон входного напряжения: 5,5-28V источника питания модуля. Лучший теоретический коэффициент конверсии может достигать 95%. Широкий диапазон выходного напряжения: фиксированный коэффициент конверсии 500 кГц, с защитой от перегрузки по току и функцией теплового отключения, с переключателем включения pin, выключение состояния только 17uA ток, внутренний мягкий старт, И высокий коэффициент конверсии TPS5430D по сравнению с другими ЧИПАМИ преобразования питания постоянного тока того же типа, более достойный внимания. Модуль TPS5430-это положительная и отрицательная выходная мощность, а фактическая измеренная эффективность составляет около 88%. Коэффициент конверсии отрицательного давления ниже, чем у положительного давления. Расположение является обычным, расположение и проводка строго соответствуют спецификациям конструкции цепи питания, материалы щедрые, Пульсация небольшая, И положительная и отрицательная выходная мощность удобна и практична.

Фундаментальные

Процесс работы коммутационного источника питания довольно легко понять. В линейном источнике питания транзистор питания работает в линейном режиме. В отличие от линейного источника питания, импульсный источник питания PWM позволяет транзистору питания работать в режиме вкл и ВЫКЛ. Мы не будем подробно объяснять конкретные принципы. По сравнению с линейных блоков питания, переключатель мощности поставки имеют преимущества маленький размер, светильник вес, и он имеет высокую эффективность, но недостатки будет производить не маленькиий Переключающийся Источник шума, которые часто называют в качестве источника питания пульсации.

Выбор чипов

1. Широкий диапазон входного напряжения (5,5 V 36 V) 2. Высокая грузоподъемность, выходной ток до 3 А (пик до 5 а) 3. Высокая эффективность, чип может достичь до 95% эффективности 4. Широкий диапазон выхода, самая низкая мощность 1,22 в Если вам нужно больше тока, вы можете использовать TPS5450 вместо этого. Выходной ток может быть увеличен до 5А, но выбор индукторов и конденсаторов также должен соответствовать более высоким индикаторам.

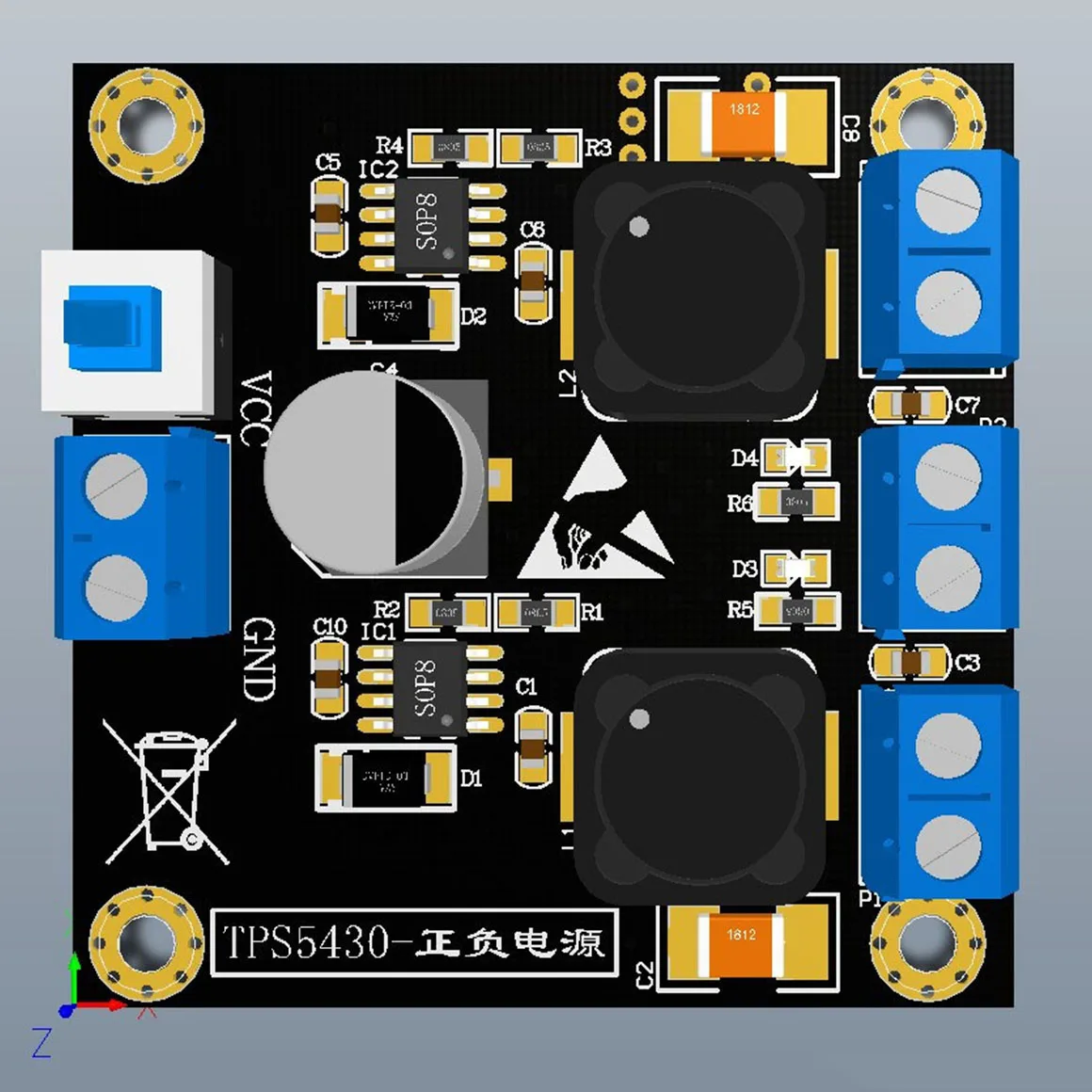

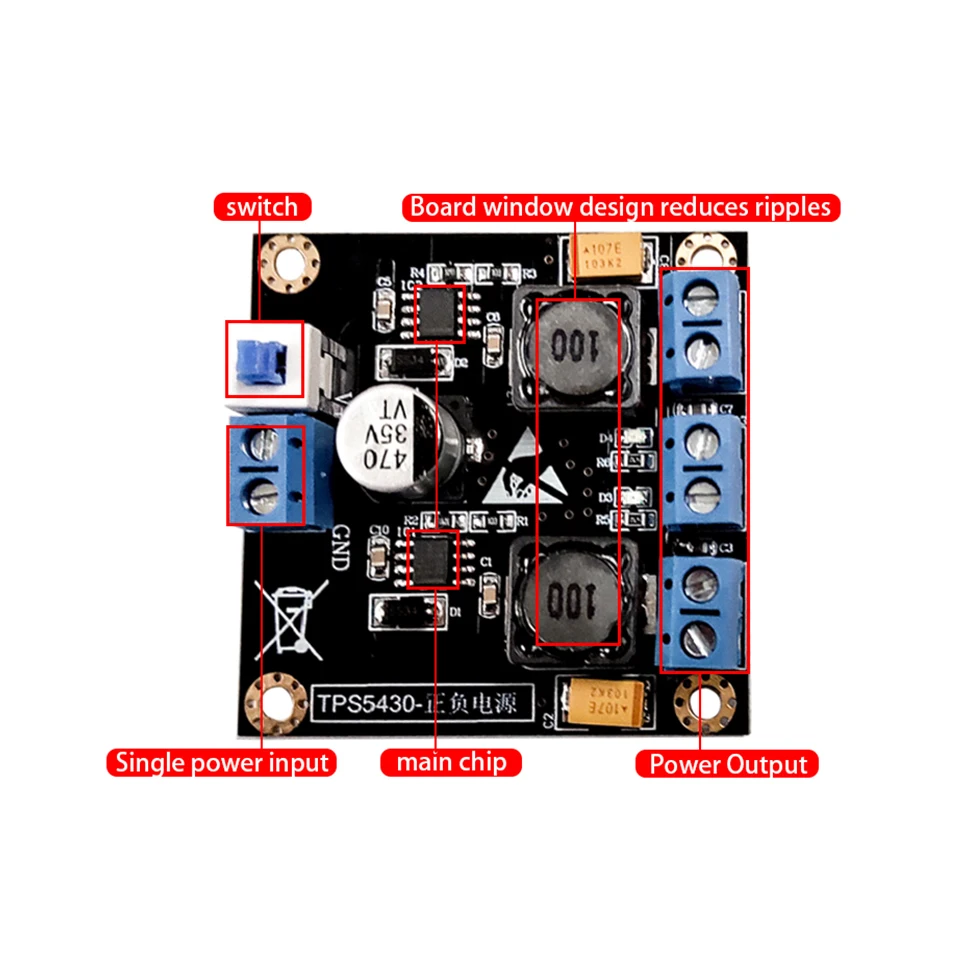

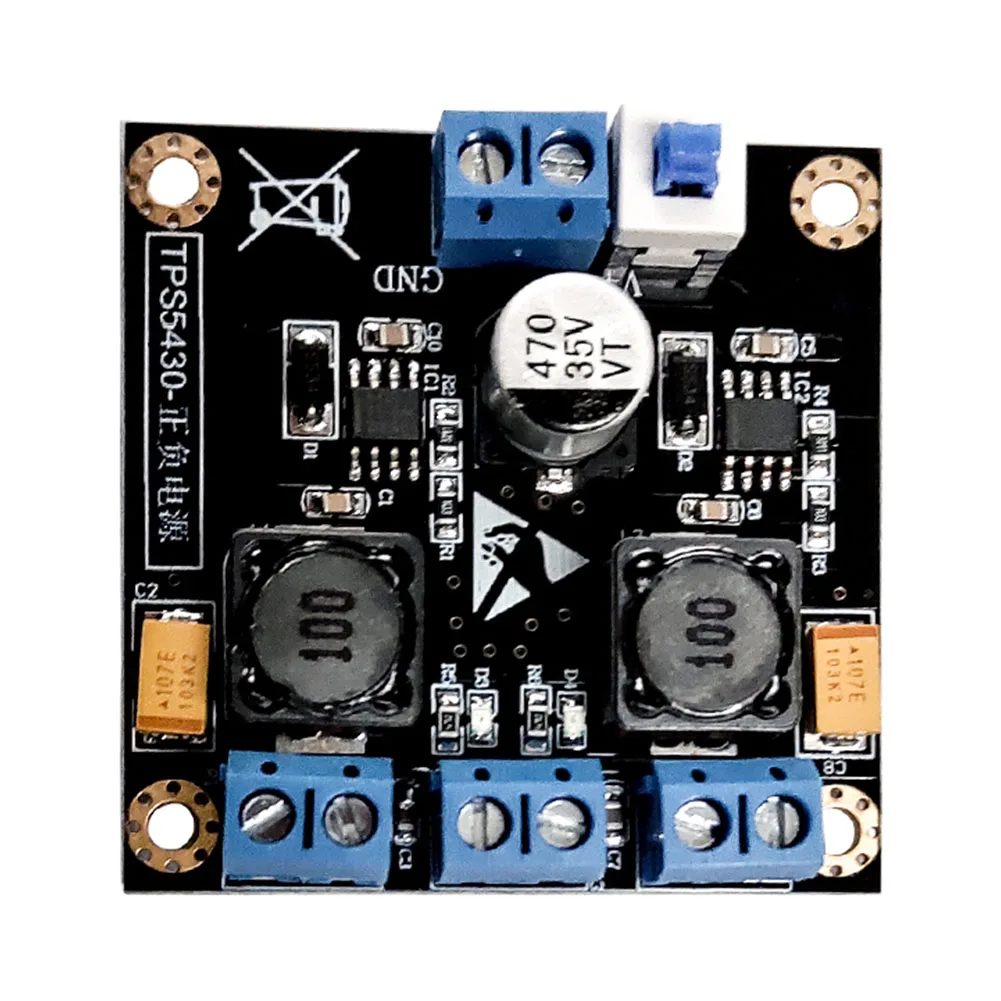

Схема и 3D-печатная плата

Схема, которую мы разработали здесь, является положительной и отрицательной выходной мощностью, то есть положительное напряжение-это понижающий выход, а отрицательное напряжение-выход обратного давления. Так как выход отрицательного напряжения имеет разницу в напряжении в 2 раза, в общем, Пульсация источника питания будет более чем в 2 раза больше, чем понижение положительного напряжения. На рисунке VDD-это выходное напряжение, а VEE-выход отрицательного напряжения.

Конкретное объяснение

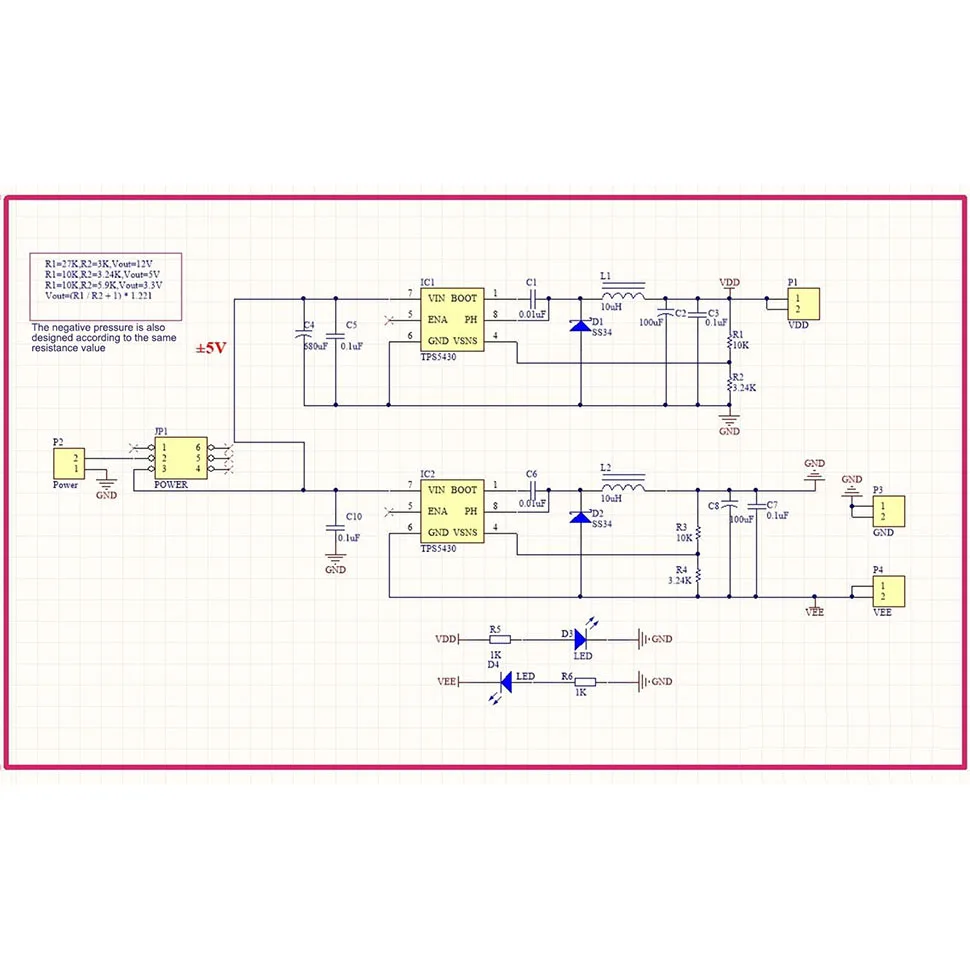

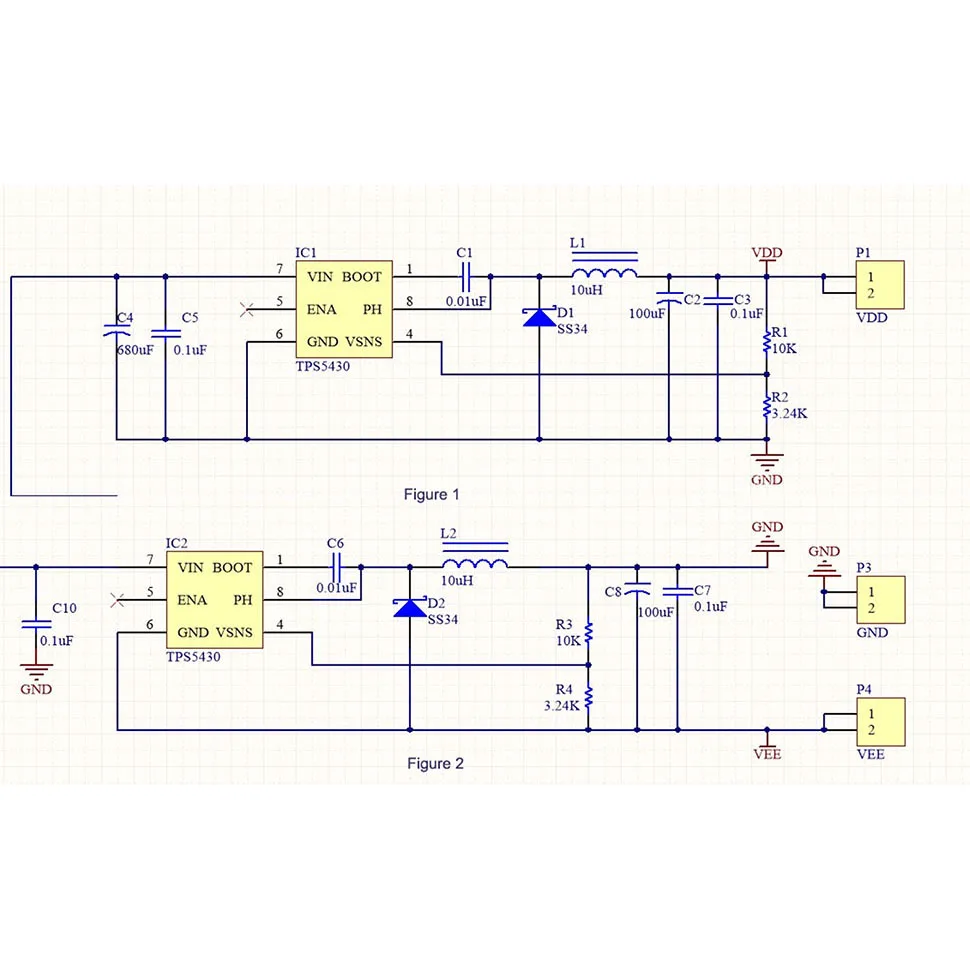

1. Положительное напряжение и понижение. Для схематической схемы см. Рис. 1. Введите C4 и C5 как можно ближе к входным контактам чипа. EN enable терминал чипа может быть оставлен плавающим. Плавающий по умолчанию-это рабочее состояние включения. Обратите особое внимание на постоянной ёмкости, универсальный конденсатор стоимости C1 конденсатор должен быть 0,01 мкФ. Специальная формула расчета выходного напряжения Vout =(R1 / R2 + 1) * 1,221. 2. Обратное давление отрицательного давления. См. Рис. 2 для схемы ниже. Это схема топологии отрицательного давления импульсного источника питания. Обратите особое внимание на полярность конденсатора C8. Поскольку потенциал GND выше, чем отрицательное напряжение, положительный терминал конденсатора подключен к GND, а отрицательный терминал подключен к отрицательному источнику питания. EN Включить терминал может быть левый плавающий, которая по умолчанию, чтобы включить рабочее состояние и постоянной ёмкости, универсальный конденсатор из C1 также должны быть 0,01 мкФ. Специальная формула расчета выходного напряжения-Vout =(R3 / R4 + 1) * 1,221. 3. Выбор индуктора L1, L2. Поскольку пиковый ток чипа TPS5430 составляет 5А, в выборе индуктора есть определенный запас для параметра насыщенности тока. Выберите индуктор с пиковым током, превышающим или равным 5А, а основное пиковое значение должно достигать размера 12*12 мм. Мы выбрали экранированная катушка индуктивности 10uh на этом модуле. По возможности вы можете выбрать интегрированный индуктор с большим током насыщенности. (Мы разработали SMD версию TPS5430 с использованием цельных индукторов) 4. Выбор конденсаторов C2 и C8. Из-за импульсных форм, конденсаторы должны быть поляризационными конденсаторами, чтобы иметь лучший эффект фильтрации. Значение емкости должно быть подходящим и не слишком большим, что приведет к ухудшению импульсного источника питания. Текущая нагрузка этого модуля составляет 22 мкФ танталовый конденсатор, который оказывает хорошее фильтрационное воздействие на пульсацию импульсного источника питания. Выдерживаемое Напряжение фильтрующего конденсатора с положительным напряжением обычно должно быть больше входного напряжения, предпочтительно в 2 раза, И Выдерживаемое Напряжение фильтрующего конденсатора отрицательного напряжения должно быть больше, чем абсолютное значение входного напряжения плюс выходное напряжение. При наличии условий вы также можете выбрать 2 раза. 5. Диоды выпрямителя D1, D2, импульсные источники питания нуждаются в выпрямлении и фильтрации для выходного напряжения постоянного тока, поэтому выбор Диодов Выпрямителя также очень важен. Конструкция модуля совместим с экономически эффективным SS34, который находится в 40V обратное напряжение смещения и 3A максимальный ток, которые могут удовлетворить текущие дизайн, В условиях может использоваться SS54 или SS56 и другие более мощные трубки, которые могут улучшить стабильность выходного тока. 6. Схема PCB Ознакомьтесь с официальной конструкцией, общей схемой мер предосторожности, во-первых, анод диода выпрямителя и 9-го штифта чипа, то есть прокладка для рассеивания тепла, как можно ближе и соединен с GND вместе. Обратите особое внимание на прокладку для рассеивания тепла цепи отрицательного напряжения. Необходимо подключить V-вместо GND, в противном случае чип будет коротким. Второй резистор напряжения отзывы максимально приближены к чипу. Третий фильтрующий конденсатор максимально приближен к выходному терминалу. 7. Проводка PCB Обратите внимание на следующие две точки в проводке. Во-первых, все текущие петли должны быть достаточно толстыми, чтобы иметь определенный запас тока. Во-вторых, чтобы уменьшить электромагнитный эффект пульсации индуктора, лучше не закрывать индуктор. Медь или выдолбленная.

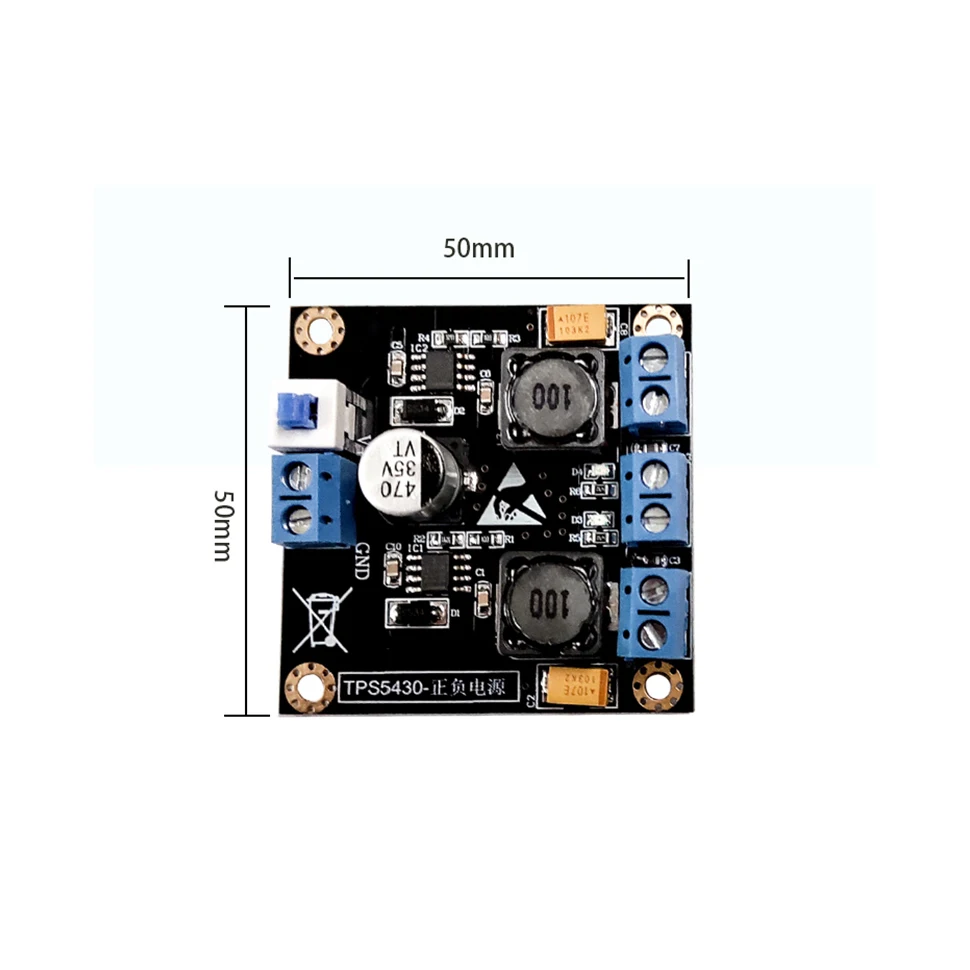

Параметр

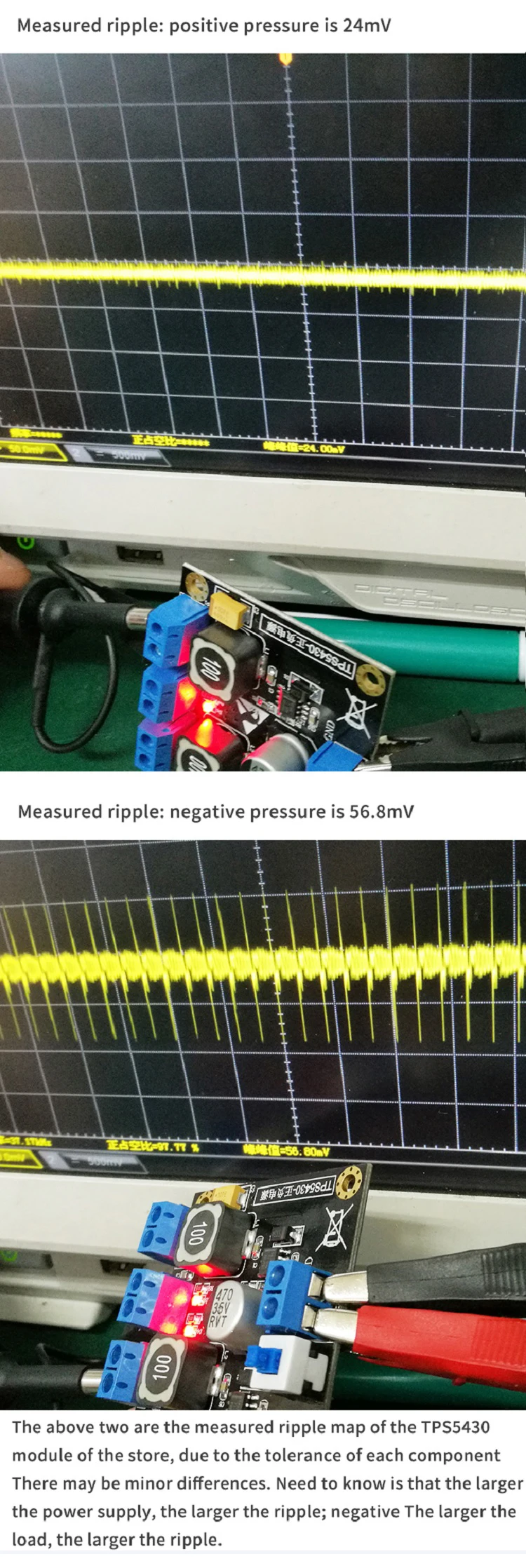

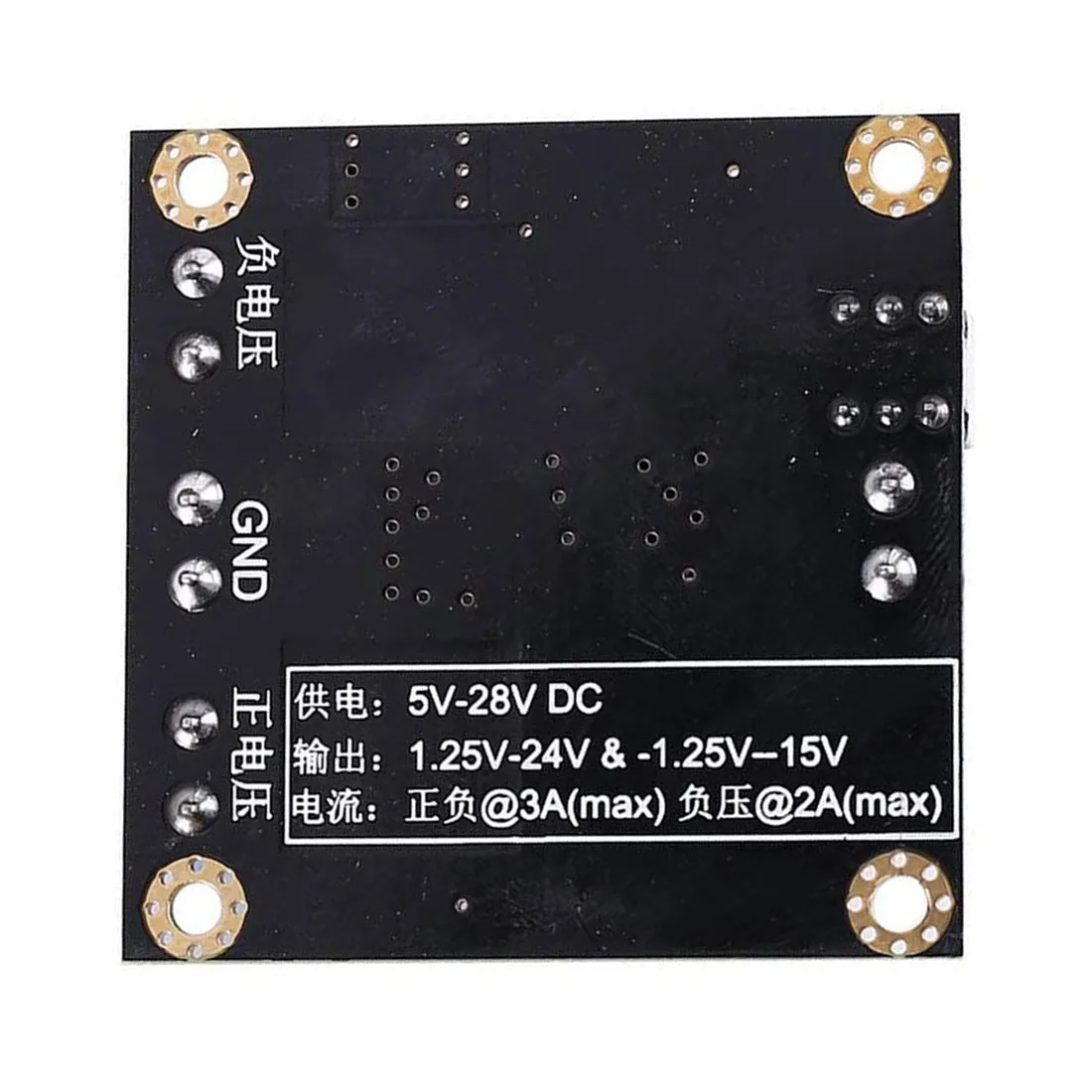

Модель модуля: TPS5430 Тип модуля: импульсный источник питания Вход напряжение: 5,5 V-28V; Рекомендуется использовать ниже 28V, рекомендуется для того, чтобы быть меньше, чем 21V Вход для ± 15V выход Выходное напряжение: несколько; Доступны три характеристики: ± 5 В, ± 12 В, ± 15 В. Входное напряжение должно быть больше, чем выходное напряжение для выхода нормально Vout + = 1,221 (R1/R2 + 1) Vout-=-1,221 (R3/R4 + 1) Выходной ток: 3A (макс.); Не рекомендуется для долгосрочного использования с высоким током, отрицательное давление 2.5A (макс.) Разница в давлении на входе и выходе: около 1 в Выходная мощность: 15 Вт (5 В/3 а); Только для справки Статическая Потребляемая мощность: 16 мА только для справки Частота переключения: 500 кГц Выходная пульсация: 24 мВ: + 5 В; 56 мВ: -5 В Защита модуля: нет; Нет защиты периферийного обратного соединения, нет защиты периферийного предохранителя Характеристики модуля: несколько; Низкий уровень шума, низкая пульсация; С индикатором выходной мощности Применение модуля: несколько; Источник питания операционного усилителя, источник питания преобразователя данных, управление промышленной автоматизации, светодиодный светильник, промышленное контрольное оборудование, коммуникационное оборудование, силовое оборудование, приборы Вес модуля: 25 г Размер модуля: 50 × 50 × 12; Длина × ширина × высота (мм) Нагрев модуля: чем больше нагрузка, тем больше нагревание; Обратите внимание на тепловыделение Рабочая температура: 0-70 ℃; Гражданского класса Интерфейс модуля: 5,08-2P * 4

ПРИМЕЧАНИЯ по использованию модуля

(1) модуль относится к модулю понижающего типа, входное напряжение должно быть больше, чем выходное напряжение более 1 в для стабилизации выхода. (2) нагрев модуля в основном определяется разницей в входном и выходном напряжении и нагрузочным током. Пожалуйста, выберите и используйте модуль питания разумно, и, как правило, необходимо оставить определенный запас. (3) Описание продукта в основном для положительных и отрицательных моделей 5 В, особенно при использовании высокой мощности 10 Вт (Выход 5V2A, выход 15 В/O.67A) или более, пожалуйста, купите теплоотвод силиконовой смазки теплоотвода и другие пары чипов, проводящих тепловыделение. При лучших условиях рассеивания тепла лучше контролировать в течение 30 Вт (выход 15 В, 2 а) в течение долгих часов, чтобы избежать повреждения чипа.

Вопросы и ответы

В: мое входное напряжение является нормальным, почему модуль не может нормально выводить? О: модуль импульсного источника питания имеет ограничение пускового тока. Входной источник питания должен иметь мгновенную выходную способность более 300 мА для запуска модуля. В: какова ситуация с модулем, поставляющим 12 В, выходящим положительное давление 10 В и отрицательное давление 12 В? О: модуль-это понижающий модуль. Входное напряжение должно быть больше, чем выходное напряжение 1 в для стабилизации выхода. В: что происходит, когда танталовый конденсатор взрывается на мощности? О: так как Танталовые Конденсаторы более чувствительны к напряжению и пульсации, слишком высокое напряжение и чрезмерная пульсация могут повредить танталовые конденсаторы. Как правило, танталовые конденсаторы могут использоваться после их замены. Или преобразовать алюминиевые электролитические конденсаторы.
