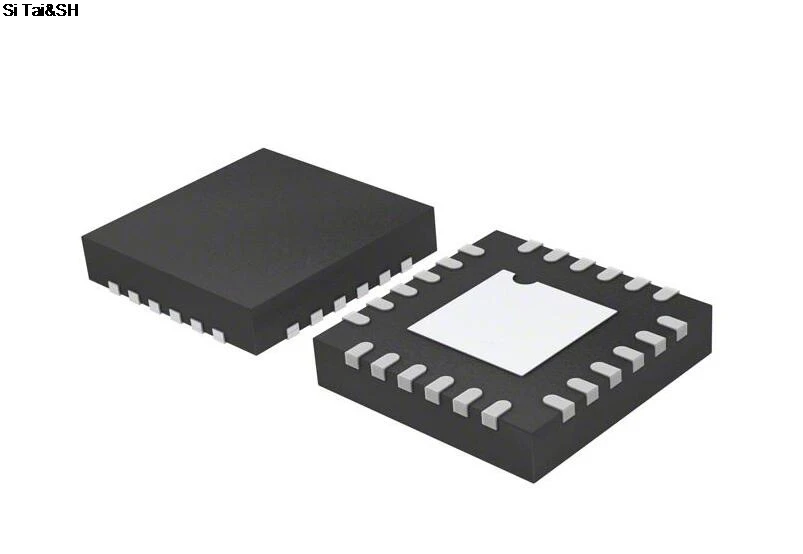

TPS51127 51127 QFN24[1pcs/lot] | Электроника
Оригинальный сенсорный экран для GARMIN Монтана 610 610t Сенсорный дигитайзер стекло

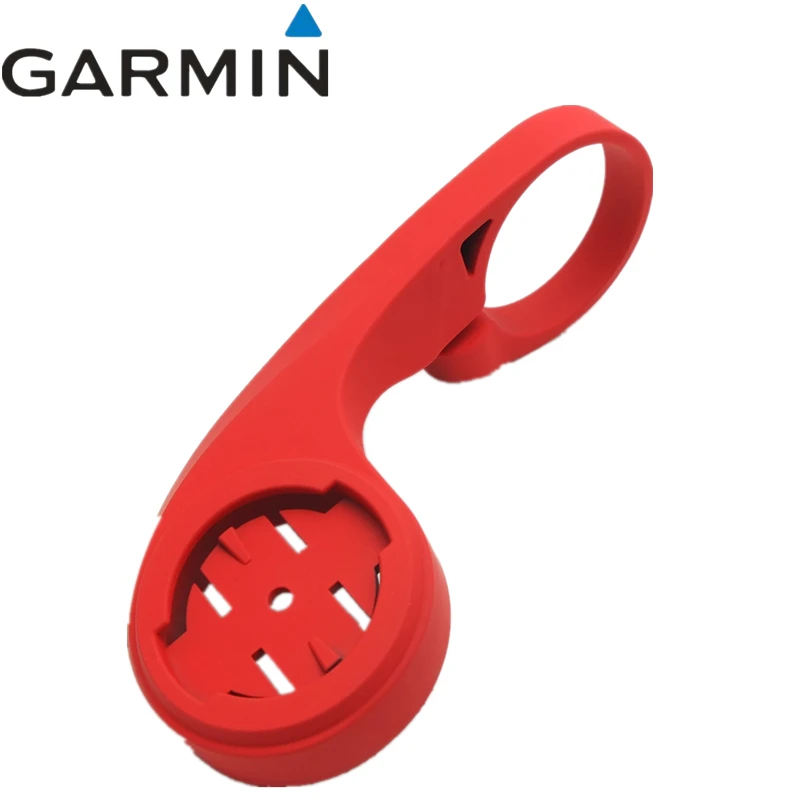

Скоростной секундомер для Garmin black bird iGPSPORT Highway горный велосипед | Электроника
1 013,80 - 1 149,88 руб.
HuaXinHuiDianZi Store
Магазина HuaXinHuiDianZi Store работает с 28.05.2021. его рейтинг составлет 96.2 баллов из 100. В избранное добавили 1062 покупателя. Средний рейтинг торваров продавца 4.8 в продаже представленно 684 наименований товаров, успешно доставлено 5465 заказов. 4841 покупателей оставили отзывы о продавце.
Характеристики
Линейный Регулируемый источник питания Sigma11 неизолированная печатная плата для
История изменения цены
*Текущая стоимость 345,30 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-19-2026 | 438.6 руб. | 447.36 руб. | 442.5 руб. |
| Jan-19-2026 | 355.1 руб. | 362.26 руб. | 358.5 руб. |
| Dec-19-2025 | 431.34 руб. | 440.96 руб. | 435.5 руб. |
| Nov-19-2025 | 428.43 руб. | 437.47 руб. | 432.5 руб. |
| Oct-19-2025 | 342.68 руб. | 349.50 руб. | 345.5 руб. |
| Sep-19-2025 | 421.7 руб. | 429.50 руб. | 425 руб. |
| Aug-19-2025 | 417.37 руб. | 425.65 руб. | 421 руб. |
| Jul-19-2025 | 414.10 руб. | 422.15 руб. | 418 руб. |
Описание товара
Sigma11 линейный Регулируемый источник питания голая печатная плата для DAC наушников Amp
Описание:
Примечание:Только голая печатная плата, не включает другие электронные компоненты. Мы не предоставляем Список электронных компонентов и схемы.
PCB Размеры: 100*75 мм, Толщина 1,6 мм, медь, Толщина составляет 1 OZ (35UM), зеленая доска, процесс оловянного напыления.
C5 максимальный диаметр конденсатора 30 мм
SIGMA11 выводит положительную мощность, которая подходит для одиночного источника питания. Выходной ток зависит от трубки выпрямителя (D1 ~ D4) и трубки регулировки мощности (Q13). Выходное напряжение определяется сопротивлением R10.
Когда R10 10K, выходное напряжение составляет 24 В, которое может поставить питание на переднюю стадию с четырьмя трубками.
Минимальная разница между входным и выходным напряжением источника питания требует DC6.5V или более, рекомендуется до 10 В, чтобы обеспечить эффект стабилизации напряжения.
1, выходное напряжение R10 значение Зенер диод (D5)
± Е-байка 36В 4,99 K BZX55C12 (12V)
± 30V 6,81 K BZX55C12 (12V)
± 27V 7,87 K BZX55C12 (12V)
± 24V 10K BZX55C12 (12V)
± 15V 39,2 K BZX55C12 (12V)
± 12V не установлен BZX55C12(12V)
± 9 в не установлен BZX55C9V1 (9,1 В)
± 5V не установлен BZX55C5V1 (5,1 V) или LM336-5.0 (ADJ pin неиспользованная)
Если выход выше 30 В, обратите внимание, что должно быть достаточно выдерживаемое напряжение на конденсатор линейной платы и регулятор Q13.
2. Связь между выходным напряжением постоянного тока и вторичным напряжением переменного тока трансформатора заключается в следующем:
Вторичный трансформатор выходного напряжения
± 36VDC двойной 35В или 70VCT
± 30VDC Двойной 30V или 60VCT
± 27VDC dual, алюминиевая крышка, 25В или 50VCT
± 24VDC dual, алюминиевая крышка, 25В или 50VCT
± 18VDC двойной 20V или 40VCT
± 15VDC dual 18V или 36VCT
± 12VDC двойной 15V или 30VCT
± 10VDC двойной 15V или 30VCT
± 9VDC двойной 12V или 30VCT
± 5VDC двойной 9V или 18VCT
Упаковочный лист:
1 шт. x Sigma11 линейный Регулируемый источник питания голая печатная плата
