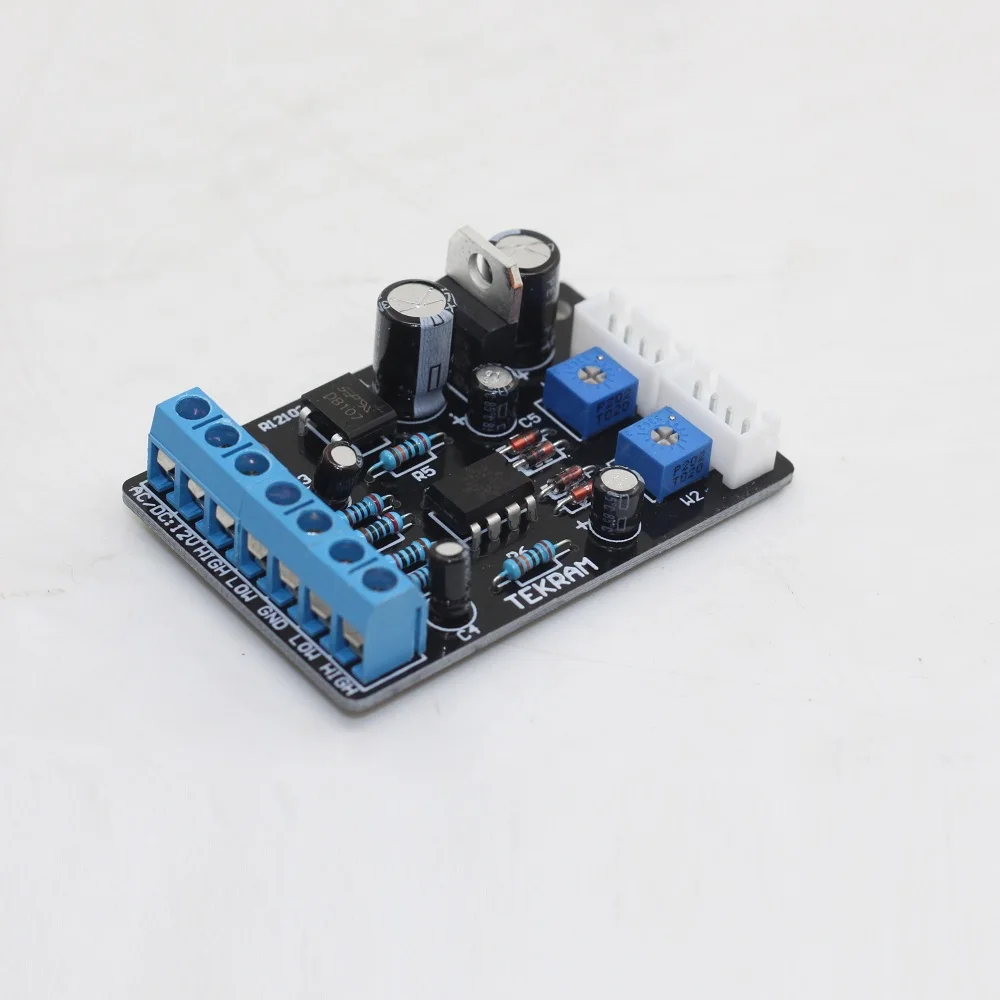

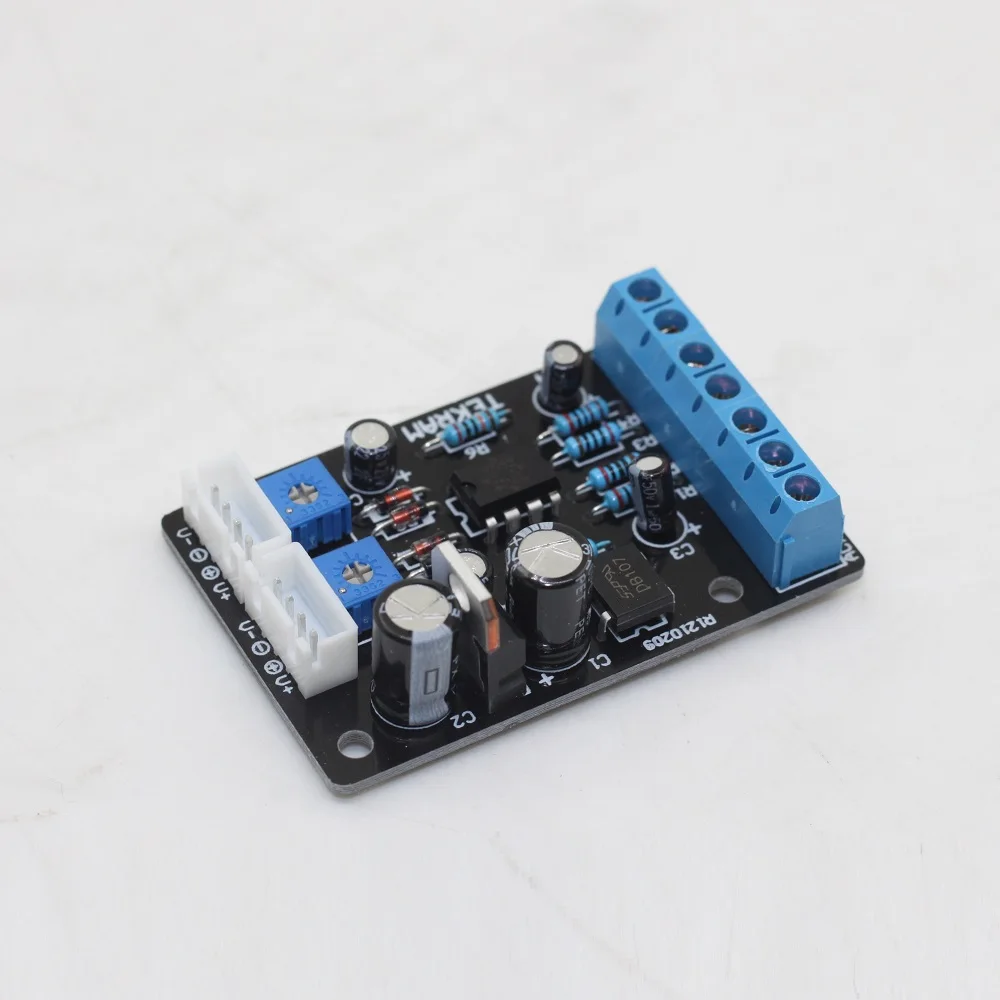

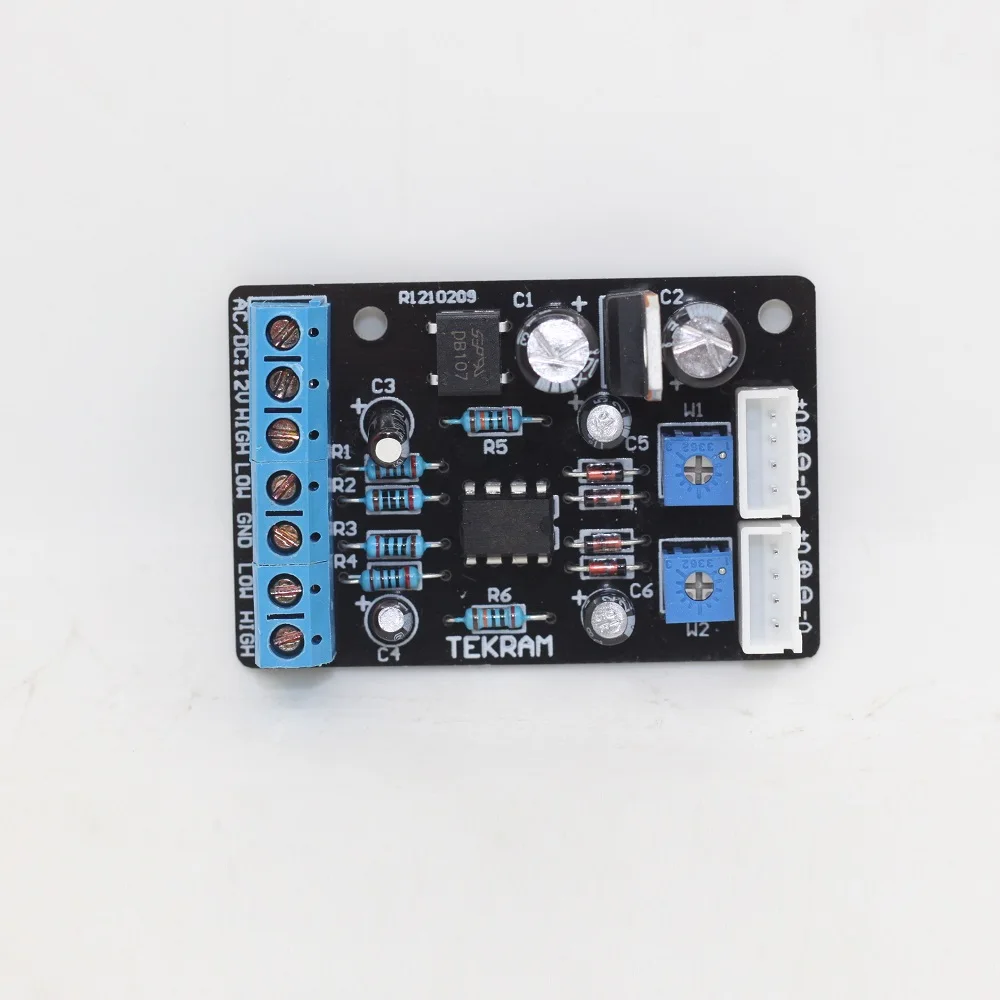

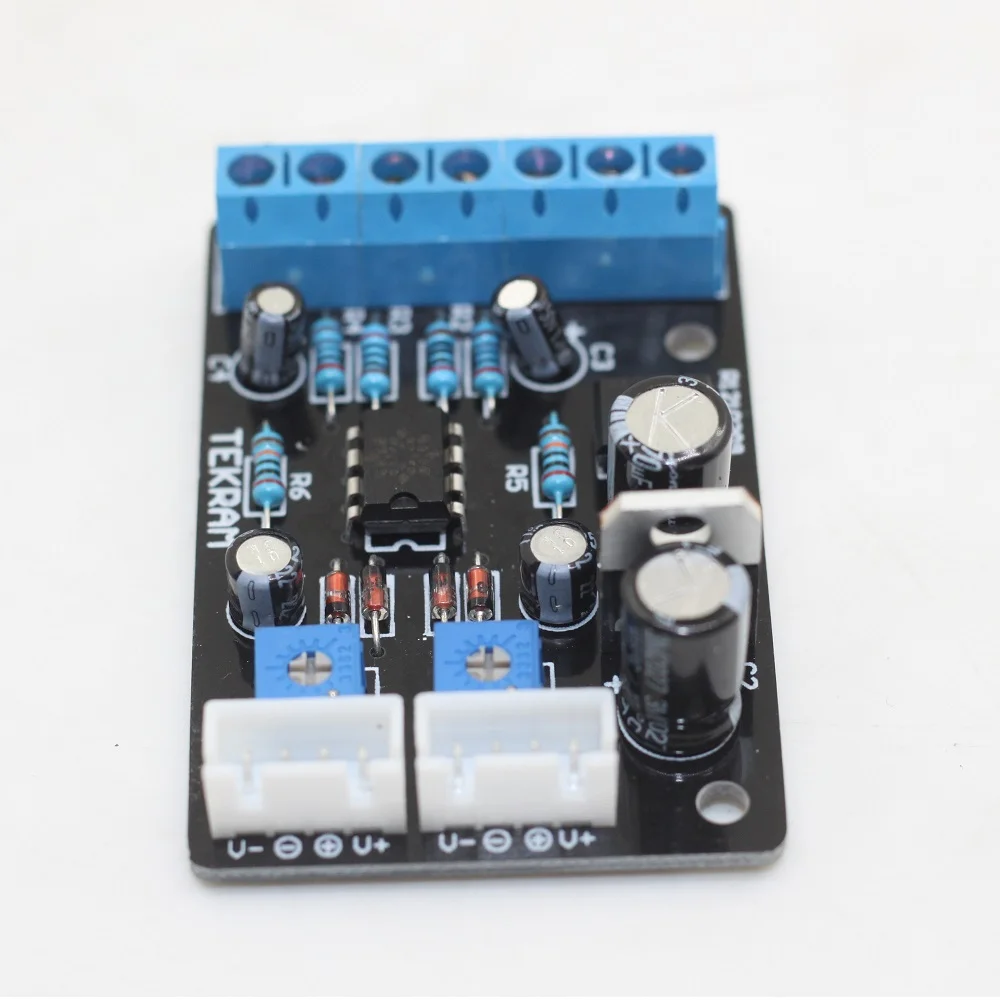

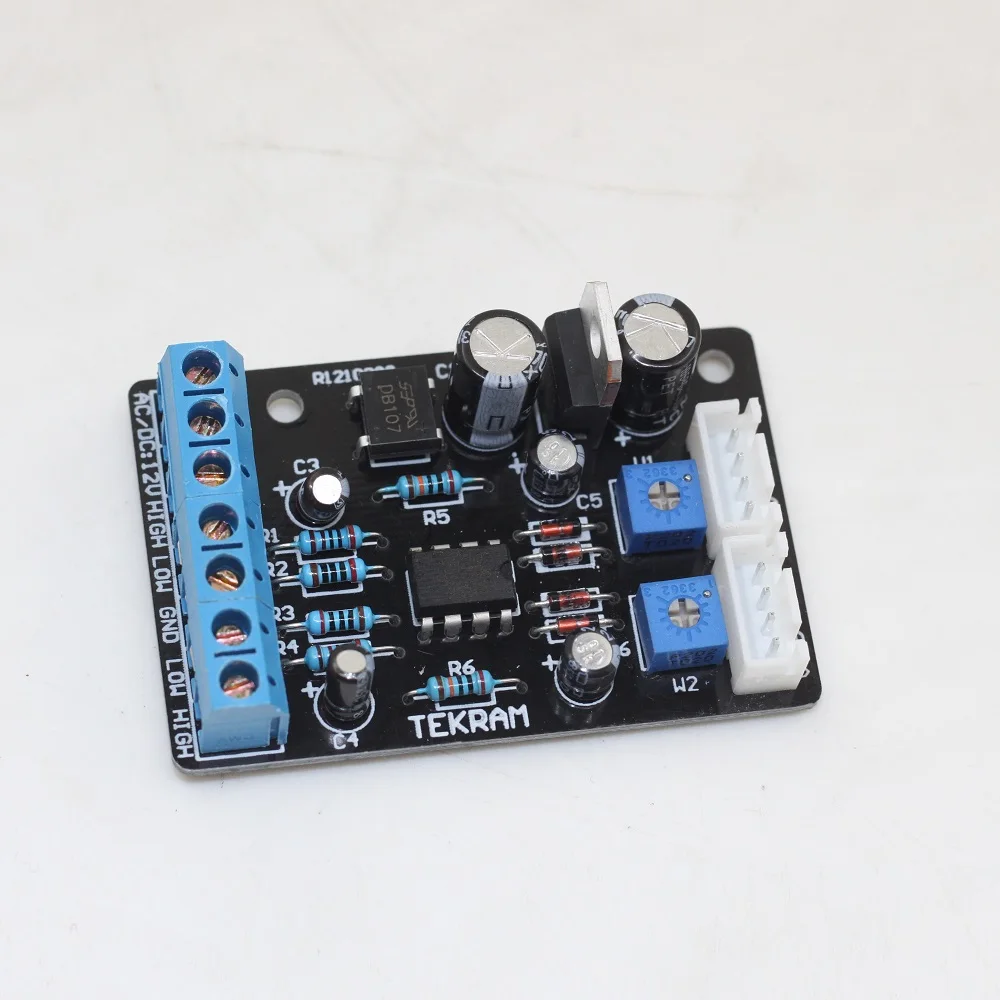

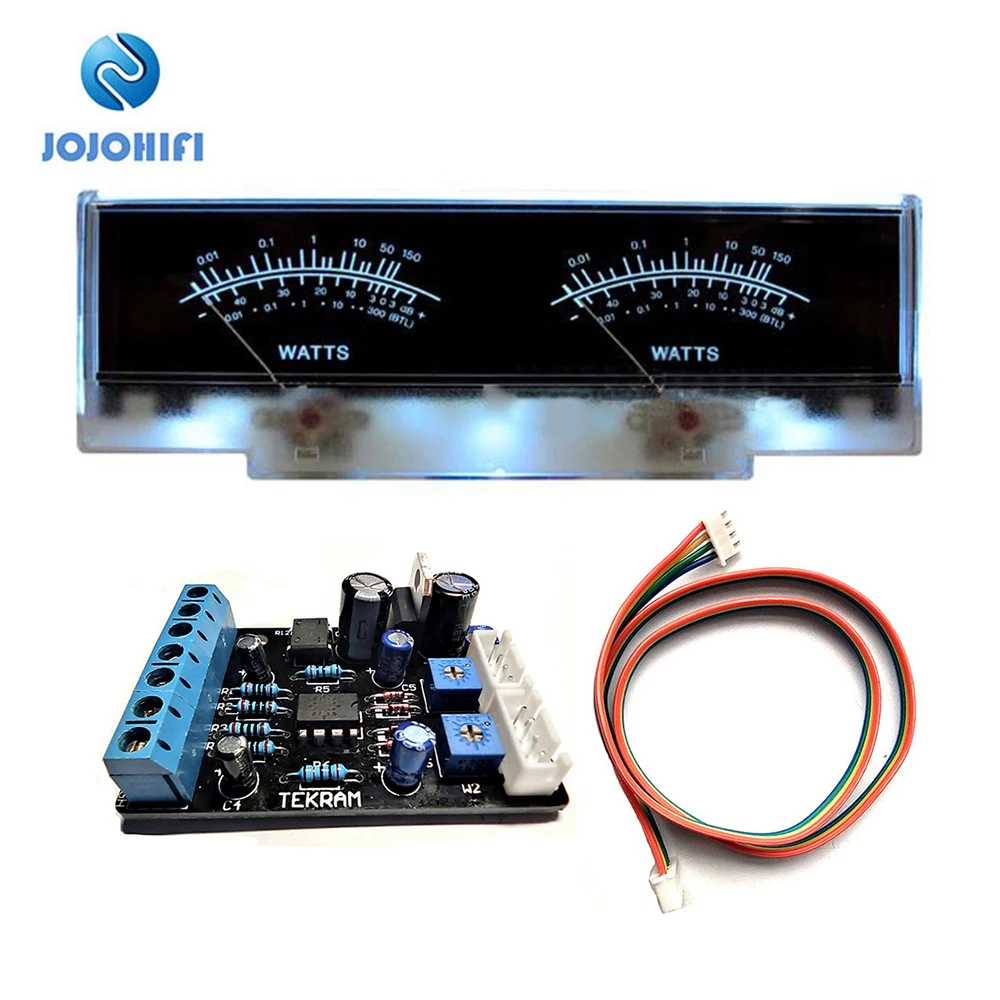

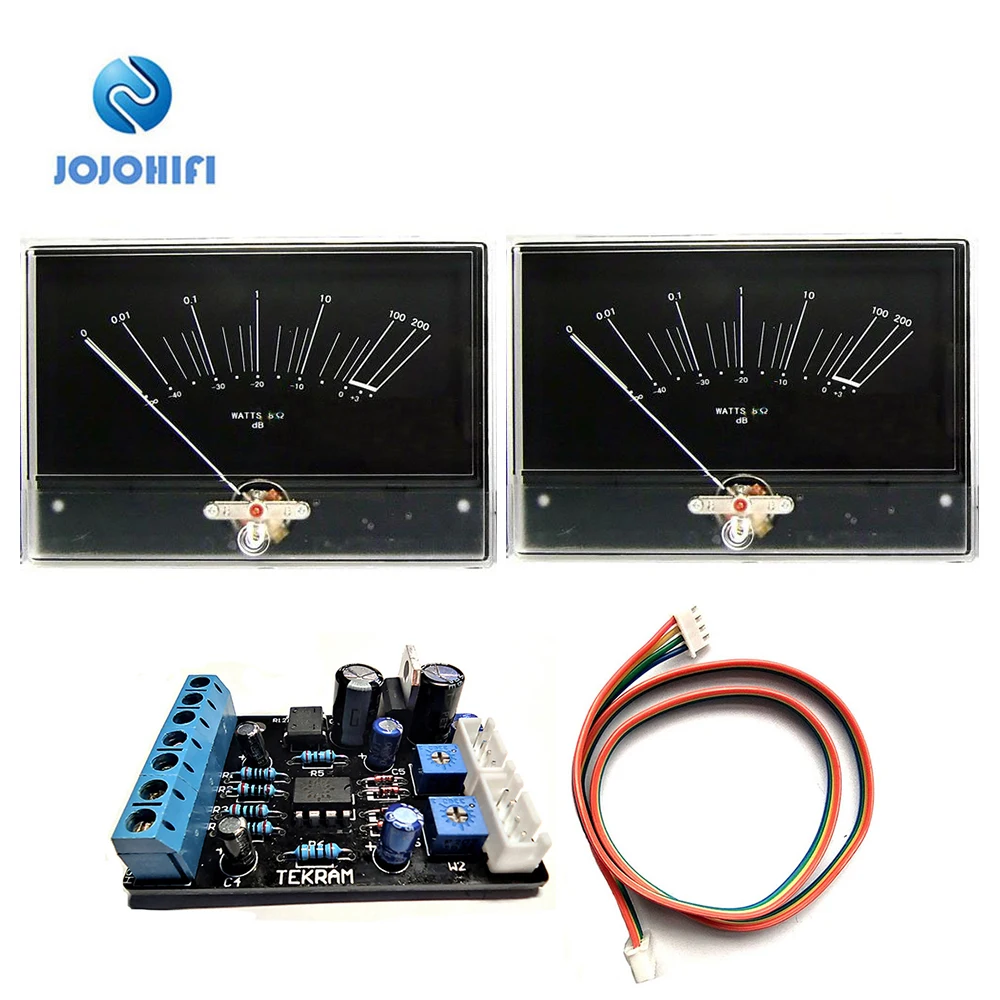

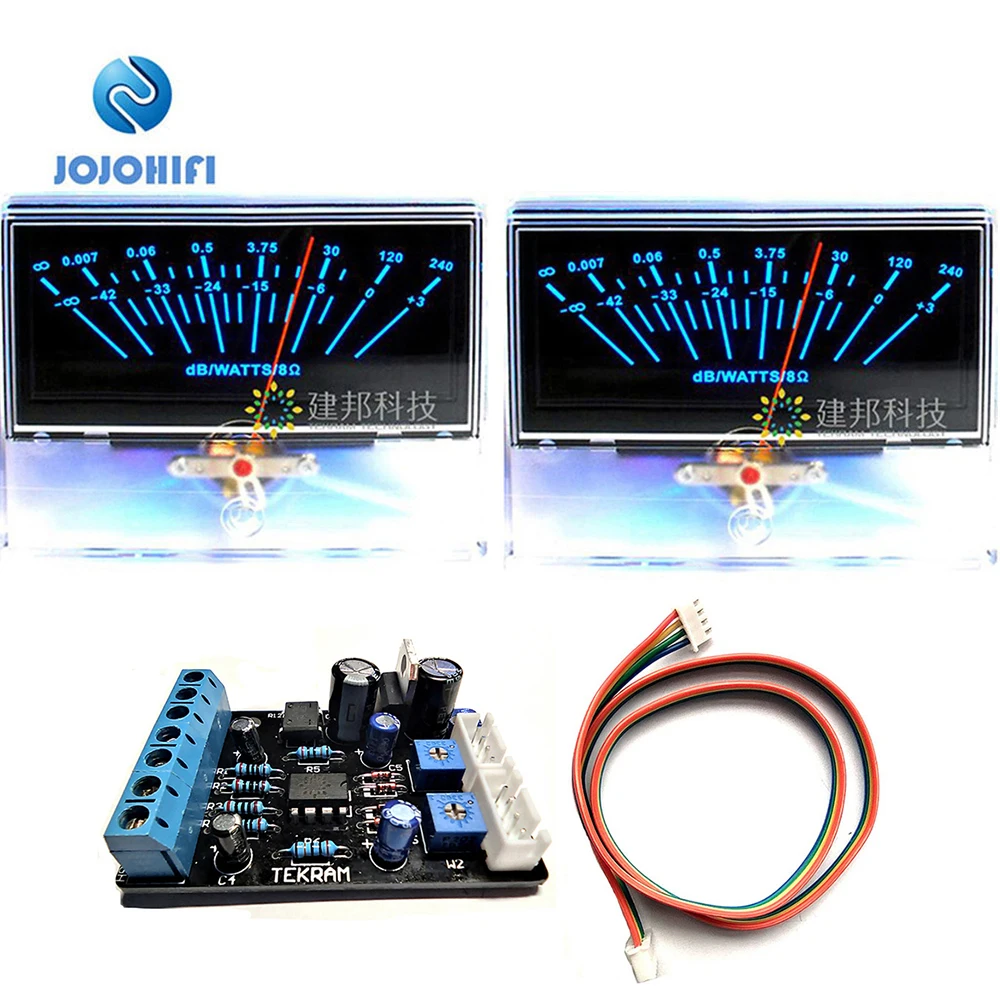

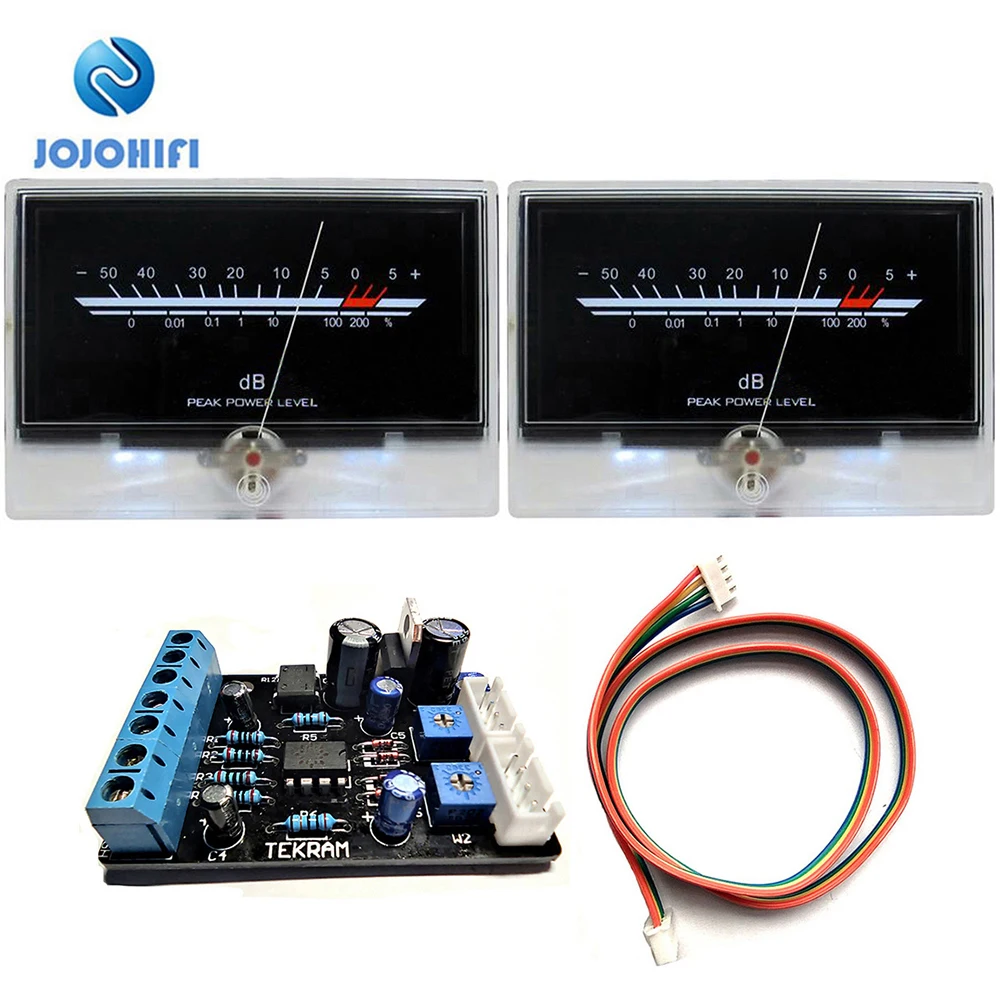

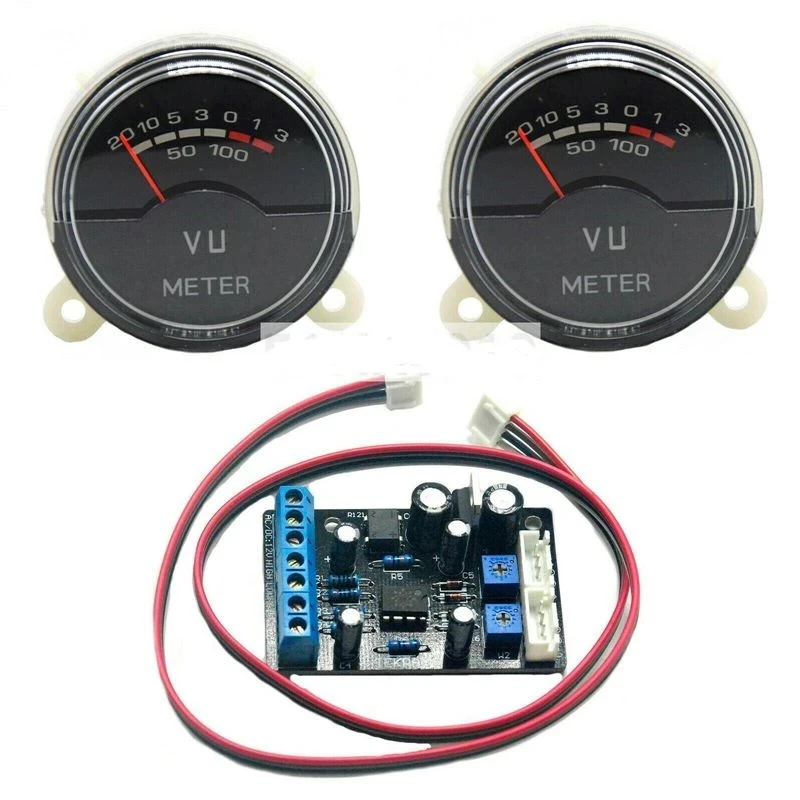

Плата драйвера VU Meter для замены Тошиба TA7318P усилитель мощности Передняя ступенчатая клапанная машина измеритель уровня дБ Драйвер IC

Новая плата драйвера VU level meter, идеальная замена производства TA-7318P IC driver, улучшенный эффект головки счетчика, быстрое качание иглы, чувствительный отклик, И 7318 цепи на основе дальнейшего увеличения выходного сигнала, может управлять предыдущими 7318 схемой не может управлять головкой счетчика,

Новый тип увеличивает широкий стабилизирующий контур напряжения вентилятора, рабочие характеристики более стабильны, общий макет оригинального классического дизайна, красивый внешний вид, изысканный и практичный! И может сотрудничать с схемой расширения, увеличить пиковую функцию индикатора светильник!

Входной сигнал

Плата драйвера обеспечивает два типа входного сигнала, в соответствии с вашей ситуацией, любой выбор одного! (Подсказка: если вы находитесь в заднем конце потенциометра громкости, или выходной конец усилителя мощности принимает сигнал, поворотная стрелка будет управляться при потенциометре громкости, а именно, большой поворотный указатель громкости большой, Небольшой указатель громкости небольшой.)

1. Низкий, GND, низкий: низкоуровневые Входные клеммы платы драйвера используются для подключения аудиосигналов cd-плеера, компьютерной звуковой карты, передней сцены и других аудиоустройств. Низкий, GND и низкий соответствуют соответственно левым, наземным и правым каналам.

(Два потенциометра для регулировки платы драйвера, в руках которого находится Размер качелей, вы можете управлять таким, как полный открытый сигнал, качание указателя не соответствует вашим ожиданиям, или громкость меньше, но сопротивление R2 и R3 на плате драйвера, R2, R3, Используется для привода пластины с высоким уровнем сопротивления затуханию входного сигнала к земле, используется только при использовании высокоуровневого ввода, потому что нет возможности определить, какой режим ввода сигнала вы используете, поэтому сопротивление сварено во время производства, удаление сопротивления намного проще, чем сварка, В конце концов, не у всех есть сварочное оборудование, ха-ха, конечно, это очень специальный чехол, обычно не нужно снимать!


2. Высокий, GND, высокий: это плата драйвера, высокоуровневые Входные клеммы сигнала, после усиления усилителя мощности для баржи, управляемая пластина с схемой затухания, выход усилителя мощности будет высоким уровнем прочности после затухания в привод IC, схема затухания содержит только упоминание сопротивления R2 и R3, Подключите выходные клеммы усилителя мощности borne, управляемую пластину с двумя высокими клеммами, подключите два красных клеммы усилителя мощности и два черных клеммы усилителя мощности соответственно. Выберите один из них для подключения GND терминала платы драйвера.

Выход привода

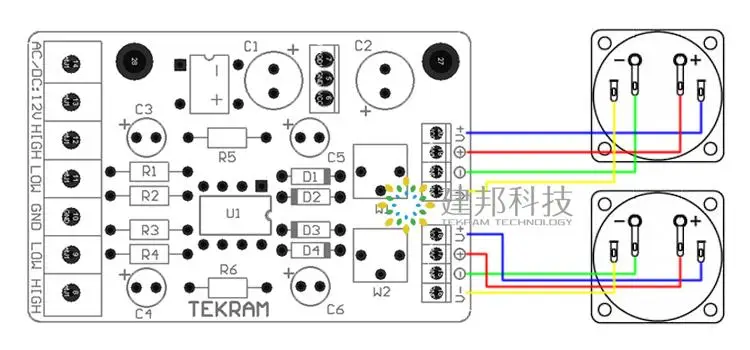

V +, V-и terminal: это две группы выходных клемм с подсветкой 12V, предоставленные платой драйвера в качестве подсветки головки счетчика. При подключении, обратите внимание, чтобы соответствовать напряжению источника светильник и положительному и отрицательному направлению полюса головки счетчика.

+, -И терминал: это выходные клеммы счетчика драйвера платы драйвера, соответственно подключенные к терминалам «+» и «-» двух уровневых метров. Обратите внимание на положительные и отрицательные полюсы при подключении.

Параметры источника питания

Рабочее напряжение: переменный/постоянный ток 12-15 В переменного/постоянного тока двойного назначения широкий диапазон рабочего напряжения (рекомендуется использовать независимый силовой трансформатор или независимую обмотку для его источника питания!)

Номинальная мощность: 3 Вт

Размер печатной платы: 60*39 мм

Упаковочный лист

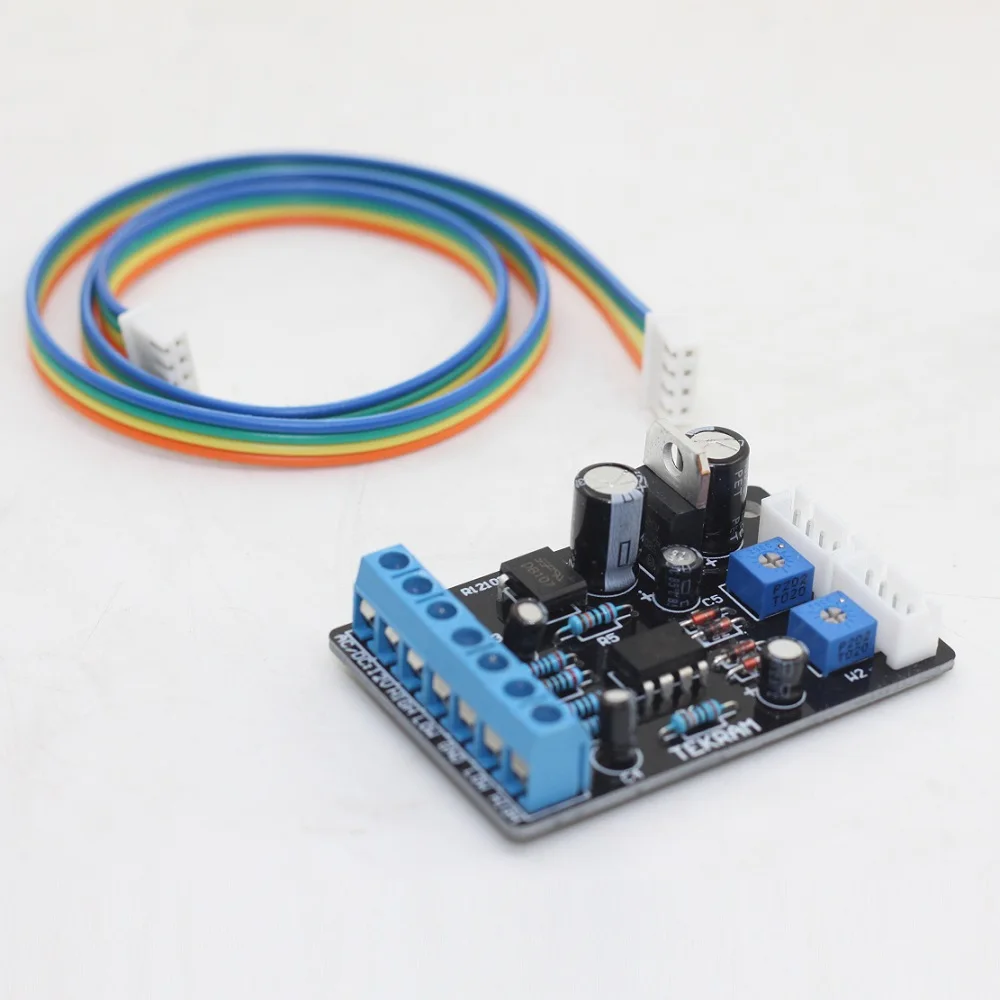

Плата драйвера 1 × VU Meter

1 × разъем VU meter (половина метра, используется в двух.)

Фотографии
