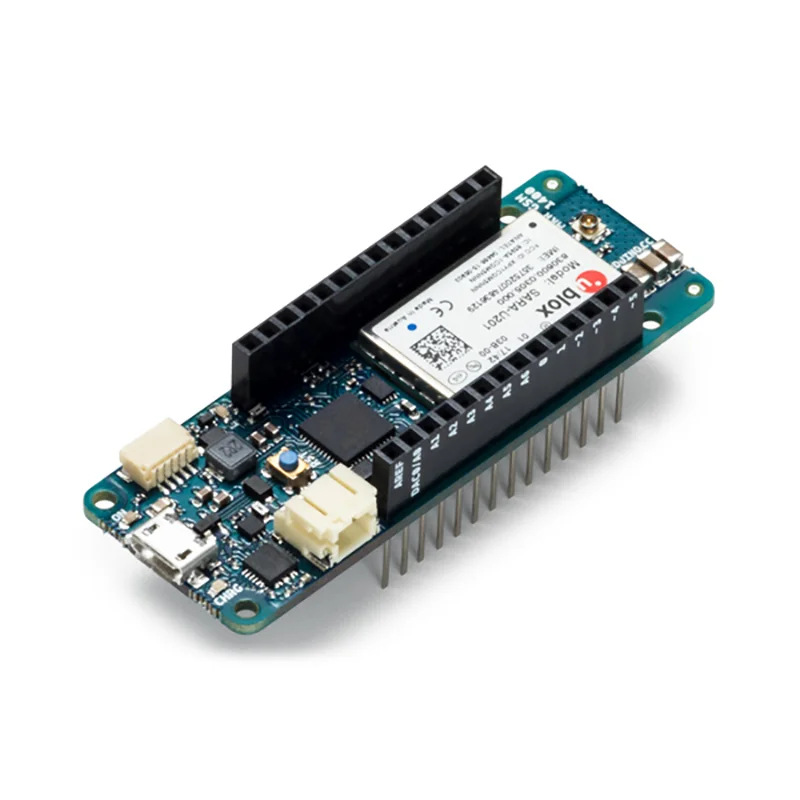

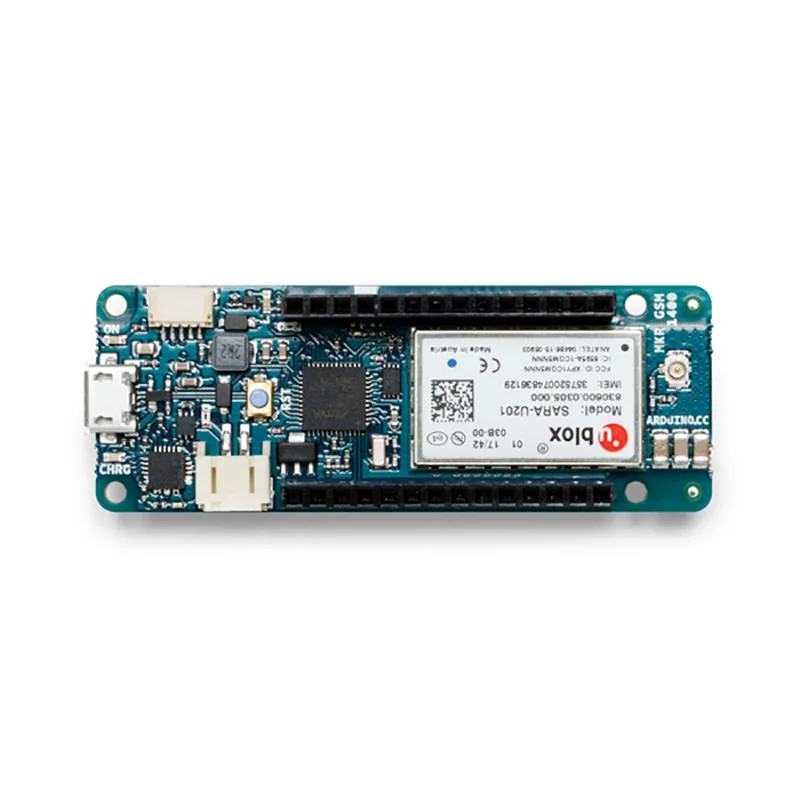

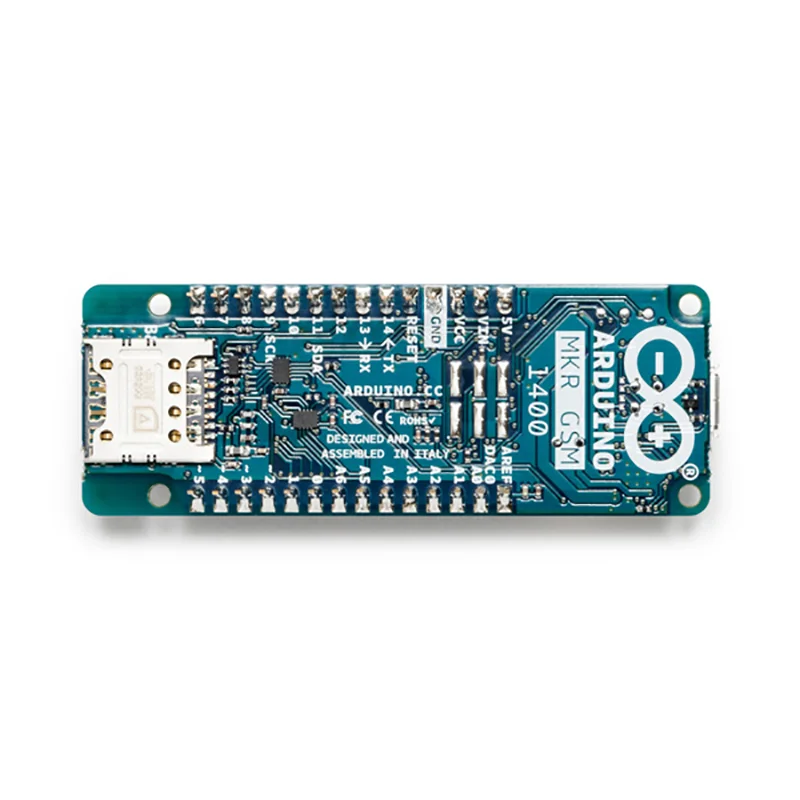

Макетная плата AiSpark ARDUINO MKR GSM 1400 IoT | Компьютеры и офис

---

Введение

Как IoT Достижения, все больше и больше разработчиков склоняются к разработке проектов через существующую плату IoT, которая включает в себя все, от обрабатывающих устройств до модулей беспроводного подключения. Хорошие новости, такой вид платы-MKR GSM 1400, выпущен Arduino Недавно. Основываясь на Atmel SAMD21 и модуле GSM SARAU201, плата принимает микроконтроллер Cortex-M0 + 32 бит, последовательный порт USB для разработки и отладки, И большинство портов im-это предварительно интегрированный сотовый модем, совместимый с глобальными сетями GSM 2G и 3G. Более того, он сочетает в себе функциональность нулевой и глобальной GSM-связи. Таким образом, эта плата будет идеальным решением для тех, кто хочет разработать дизайн IoT Проекты с минимальным опытом работы в сети.
Если вы собираетесь создать приложение IoT, требующее питания батареи, эта плата-то, что вам нужно. Он предназначен для питания Доска С помощью аккумулятора LiPo или внешнего источника питания с номинальным напряжением 5 В через встроенный usb-порт. Переключение источника питания происходит автоматически. Плата MKR GSM 1400 имеет хорошую вычислительную мощность 32 бит, похожую на нулевую плату, обычный богатый набор интерфейсов ввода/вывода, GSM связь и простота использования программного обеспечения Arduino (IDE) для разработки кода и программирования.
Во время сотовой передачи пиковый ток, требуемый платой, превысит 500 мА. Это сверх того, что может быть получено стандартным usb-портом, поэтому обязательно иметь 1500 мАч или более высокую батарею LiPo, подключенную все время, ток, обеспечиваемый usb-портом, будет дополнен батареей. При включении платы с помощью VIN требуется источник питания 5 В, который может поставить не менее 2 А.

Примечание

1. Sim-карта не входит в комплект.

2. Этот продукт должен использоваться с антенной GSM, и вам нужно приобрести один самостоятельно.

3. В отличие от большинства Arduino и Genuino доски, MKR GSM 1400 работает при температуре не выше 3,3 V. Максимальное напряжение, которое я/вывода может допустить является 3,3 V. Применение напряжение выше, чем 3,3 V к любому I/O pin может повредить доску. В то время как выход на цифровые устройства 5 в возможен, двунаправленная связь с устройствами 5 в требует правильное смещение уровня.

Спецификация

• Микроконтроллер: SAMD21 Cortex-M0 + 32 бит низкого заряда ARM MCU

• Источник питания платы (USB/VIN): 5 В

• Поддерживает Батарея: 3,7 V литий-полимерный

• Цифровые контакты ввода/вывода: 8

• PWM контакты: 12 (0, 1, 2, 3, 4, 5, 6, 7, 8, 10, A3-или 18 -, A4-или 19)

• UART: 1

• SPI: 1

• I2C: 1

• Аналоговые входные контакты: 7 (ADC 8/10/12 бит)

• Аналоговые выходные контакты: 1 (ЦАП 10 бит)

• Внешние прерывания: 8 (0, 1, 4, 5, 6, 7, 8, A1-или 16-, A2-или 17)

• Ток постоянного тока на I/O Pin: 7 мА

• Флэш-память: 256 Кб

• SRAM: 32 КБ

• EEPROM: нет

• Тактовая частота: 32,768 кГц (RTC), 48 МГц

• LED_BUILTIN: 6

• Высокоскоростное usb-устройство и встроенный хост

• Мощность Антенны: 2 дБ

• Частота несущей: 433/868/915 МГц

• Рабочий регион: Глобальный

• Слот для Micro SIM

• Размер: 67,64 х 25 мм/2,66x0,98"

• Вес: 32 г

Документы

Начало работы с Arduino MKR GSM 1400

Список доставки

Arduino MKR GSM 1400 x1
