Комплект двухканального усилителя мощности LJM L12-2 усилитель ультра-низкого

Комплект двухканального усилителя мощности LJM L12-2 усилитель ультра-низкого

Руководство по заказу:

Посылка A: две доски, два канала, набор для самостоятельной сборки, вам нужно принести свои собственные сварочные инструменты и собрать их самостоятельно;

Посылка B: две платы, два канала, готовая доска, сварка и тестирование завершены;

Посылка C: готовая доска с радиатором, моно, если вам нужны два канала, пожалуйста, купите две копии;

Посылка D: моно сабвуфер с радиатором.

L12-2 усилитель мощности задний сценический комплект. Высокопроизводительный усилитель, разработанный LJM, строго протестирован.

L12-2 в основном на основе монитора, ультра-низкий Усилитель искажений.

Первое, что нужно отметить, это то, что самые низкие искажения не означает, что это может быть лучший усилитель прослушивания.

L12-2 больше подходит для профессиональных пользователей, у которых очень высокая точность требований к деталям.

Голос становится холоднее и тверже. Требует внимания.

Схемы не предусмотрены для всех моделей LJM. Не покупайте, если вы возражаете.

Напряжение питания в пределах + -55 в.

Параметры:

Мощность = 120 Вт/8R + -50 В напряжение

200W 4R +-с алюминиевой крышкой, 50В напряжение

THD<0.0005% 1K HZ 10W

SR = 35 В/США

Коэффициент демпфирования> 200, 8 Ом нагрузки

Вход Чувствительность = 1,6 V выход 120W 8R

Диапазон частотной реакции = 15 Гц-50K Гц (-3 дБ)

20 Гц * 20K HZ =-0,02 дБ

Ток покоя = 80 мА

Диапазон напряжения = положительное и отрицательное двойное напряжение постоянного тока + -12 В до + -55 в

Коэффициент усиления напряжения = 31 раз

L12-2 имеет более тысячи пользователей с 2006 года, и они получили очень хорошие отзывы. Это классическая модель серии L.

Стабильная и надежная, первоклассная производительность. Усилители серии L строго измеряются различными инструментами, которые ни в коем случае не похожи на аналоги различных брендов в Интернете.

Серии L были исследованы и улучшены в течение длительного времени в течение нескольких лет, а также тестирование надежности, пожалуйста, будьте уверены в использовании.

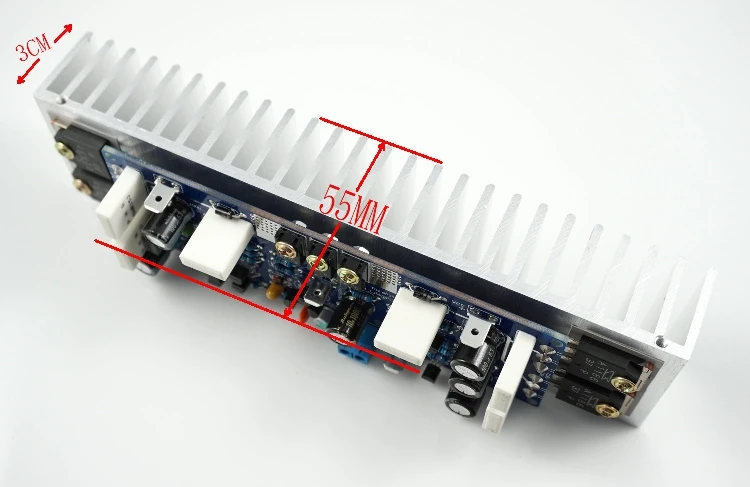

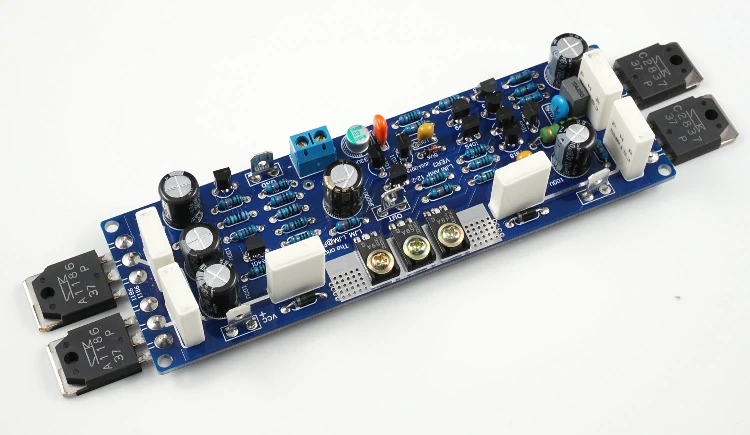

Запасные части должны быть сварены сами по себе, как показано на рисунке после установки:

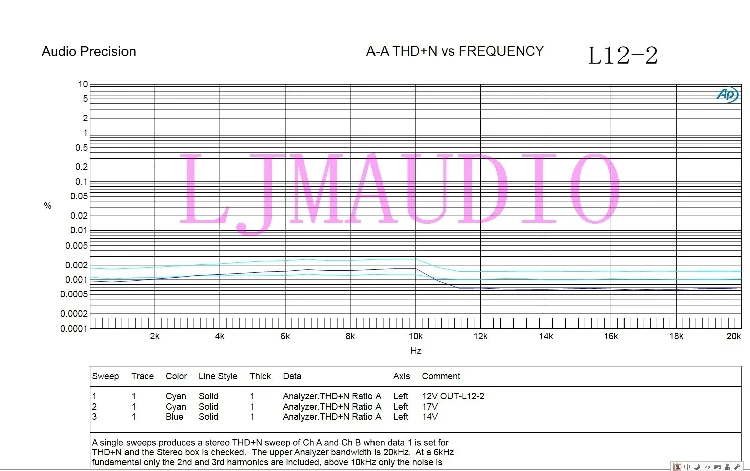

Таблица испытаний:

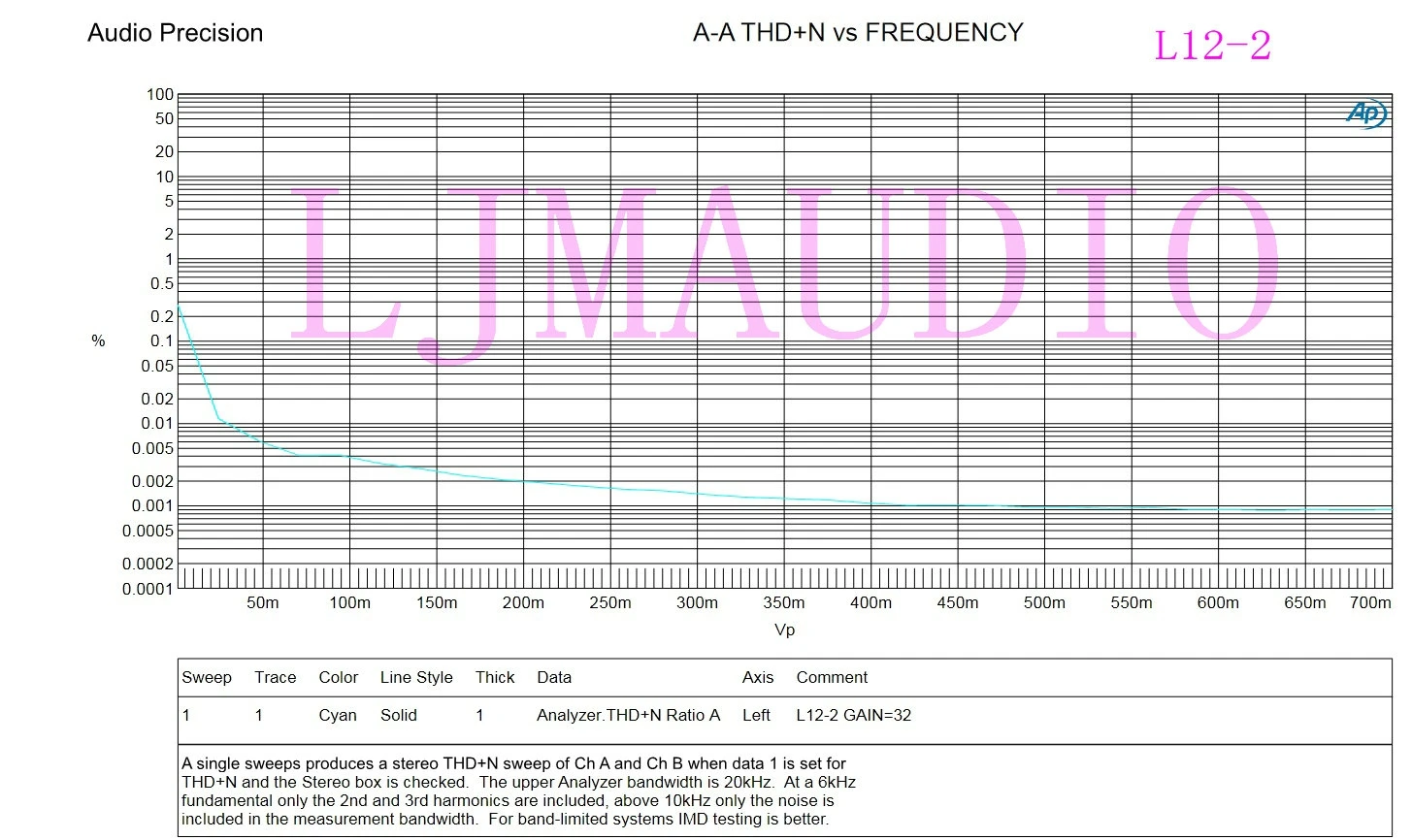

Входной сигнал-THD + N тест

Когда входное напряжение составляет 700мв, выходное напряжение составляет около 23VPP, а нагрузка-резистор 8 Ом.

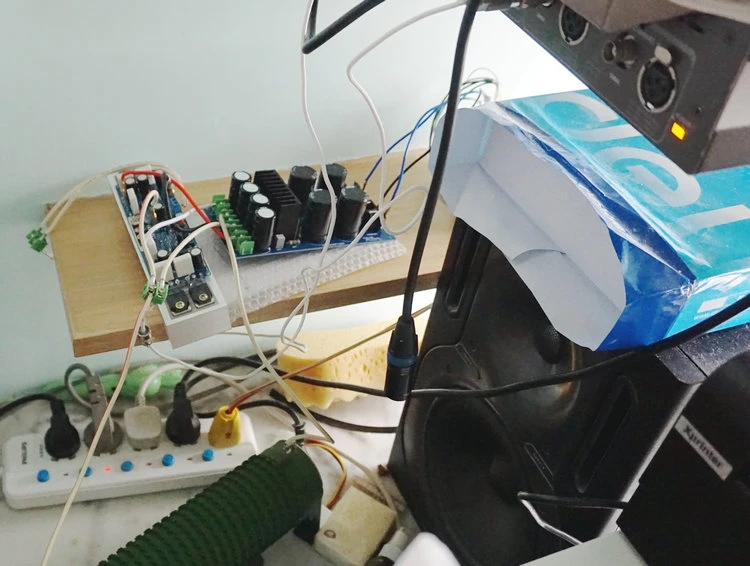

Следующий тест на рис.: Использование мощности 8 Ом 1000 Вт.

THD + N ≈ 0.0009%

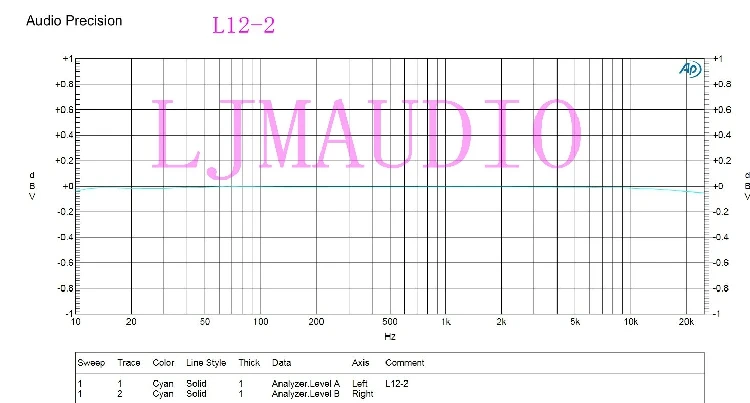

Частотная характеристика:

20 Гц-20 кГц <-0,02 дБ

THD + N

В тесте, если используется фильтрующий конденсатор большой емкости и трансформатор. Будет меньше низкочастотных искажений.

Испытательный трансформатор двойной 24V 200VA.

Фильтрующий конденсатор-четыре 63V5600UF.

Более крупные конденсаторы будут иметь меньше низкочастотных искажений. Этот тест только для справки, и фактическое производство напрямую связано с трансформатором, фильтрующим конденсатором и т. д. повлияет на количество искажений

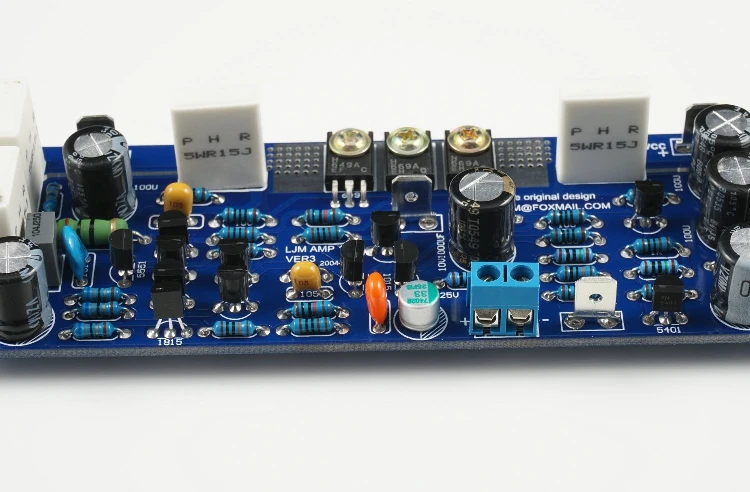

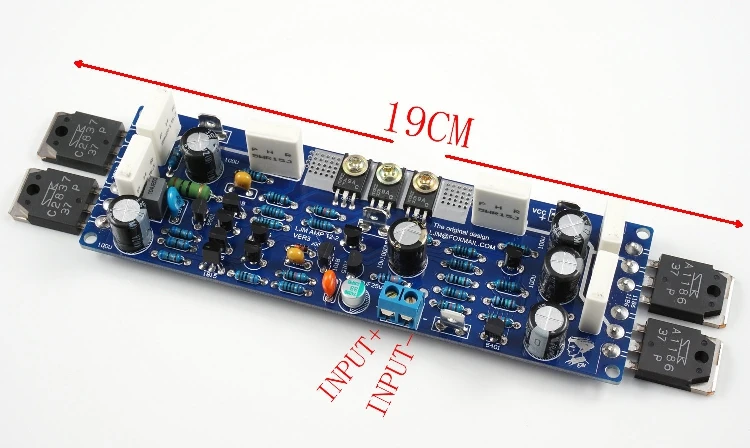

В комплект входят все компоненты на рисунке, включая мощные трубки и изоляционные Листы. Как показано на рисунке.

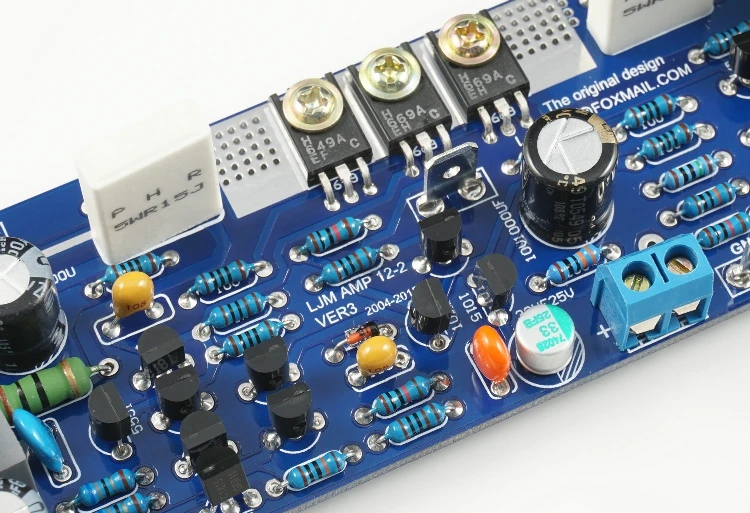

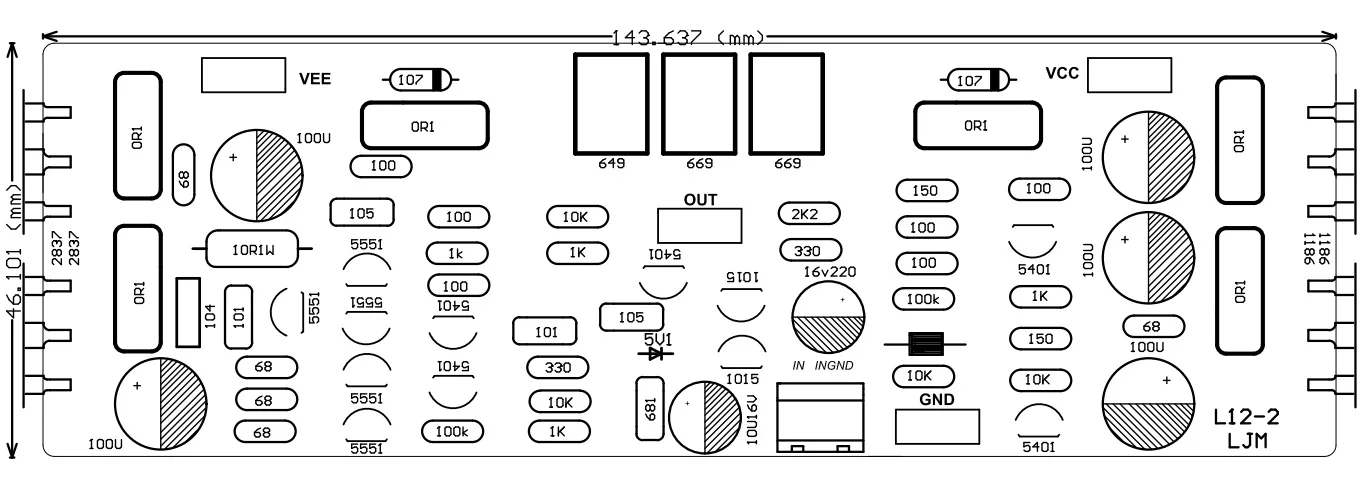

PCB принимает 2 мм толщиной материала 75 мкм толщиной медной пленки.

Схема, разработанная нашей компанией, принимает ассиметричное усиление, Ввод кода cascode, одностороннее усиление постоянного тока и дополнительные отзывы на стадии вывода.

Увеличение напряжения в 31 раз.

Ток тока на канал составляет 40 мА, работает в классе AB.

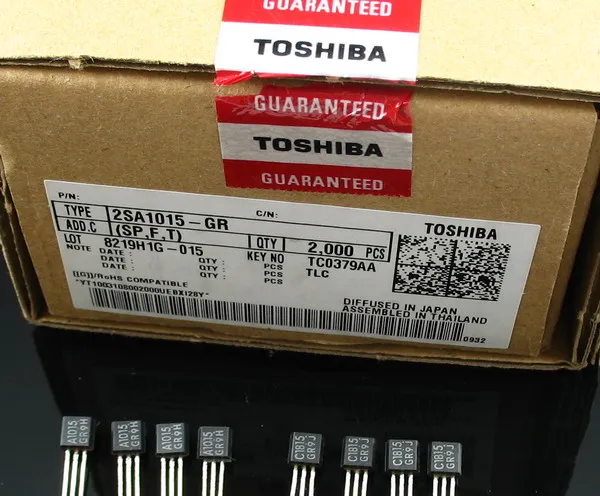

Маленькая сигнальная трубка принимает оригинальную трубку с низким уровнем шума TOSHIBA, а оригинальная трубка с низким уровнем шума Используется в качестве источника тока и усилителя напряжения.

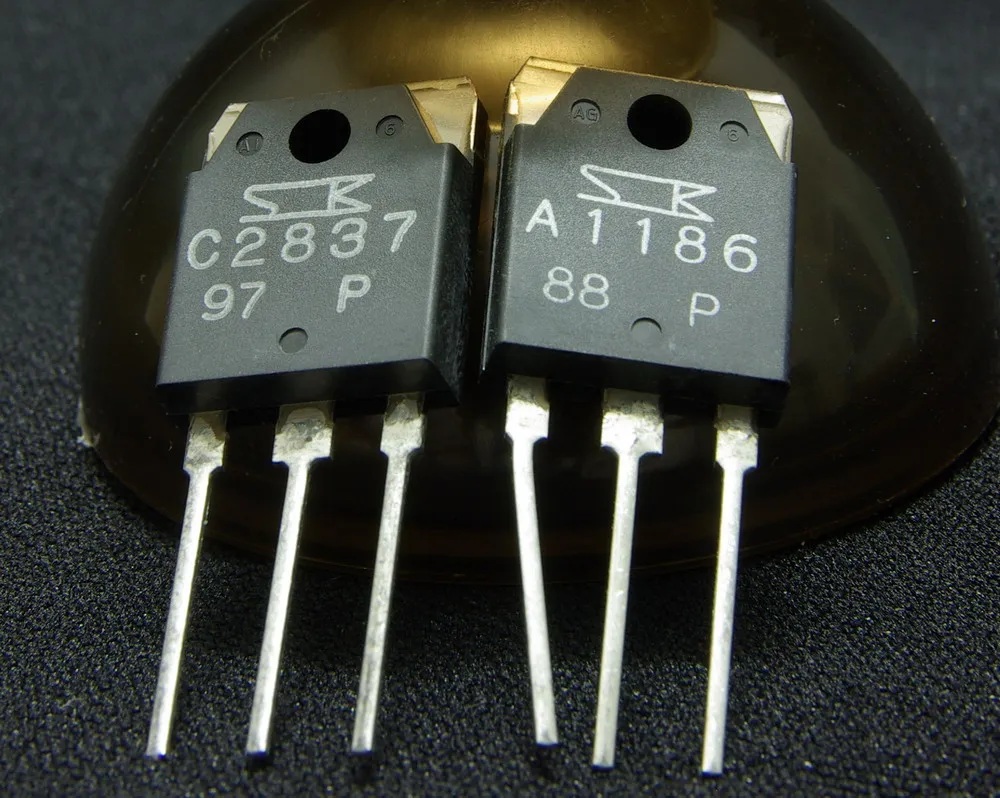

Выходная трубка принимает оригинальную импортированную Sanken ультра-высокую частоту FT 70M, и мультиэмиттерную LAPT аудио известную трубку.

2SA1186 2SC2837, две пары выходных трубок на канал.

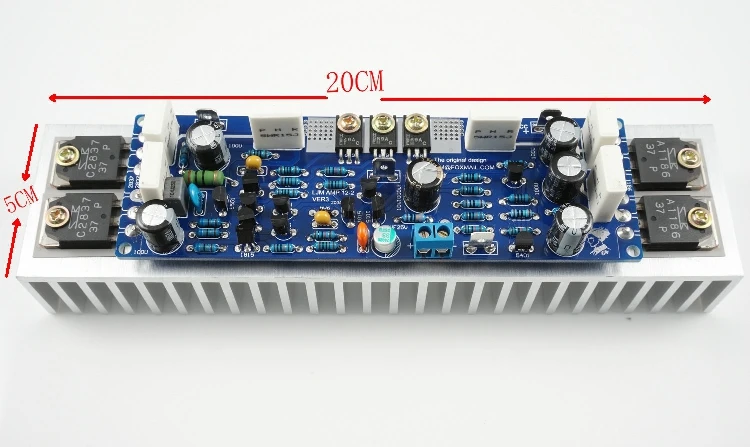

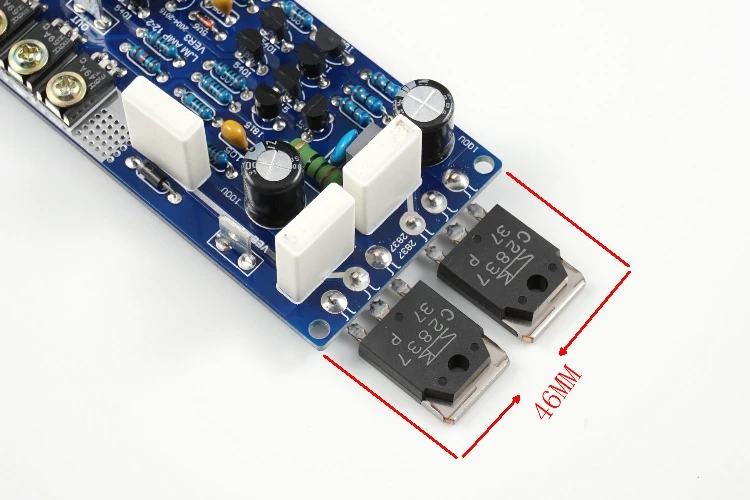

Удобный способ установки, один канал должен только установить большую трубку на радиатор.

И большая трубка может быть установлена на различных радиаторах произвольно.

Менее +-50 В. Нагрузка 8 Ом может выводить мощность 120 Вт.

Испытательная нагрузка составляет 6,6 Ом

Все конденсаторы импортируются из оригинальных аутентичных лицензированных продуктов.

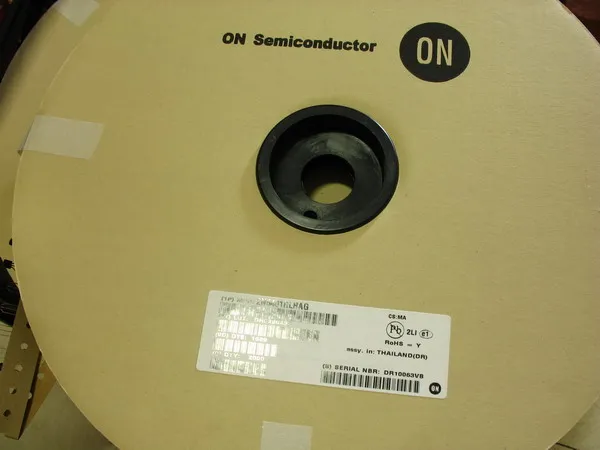

Транзисторы Аутентичные и лицензированные от TOSHIBA ONSEMI SANKEN. Гарантия качества.
