Модуль мини MP3-плеера + голосовой контроллер щит аудио Голосовая Плата Поддержка

Модуль мини MP3-плеера + голосовой контроллер щит аудио Голосовая Плата Поддержка

1. Описание:

XY-V17D-это плата развития для нашего XY-V17B голосового модуля. В Совет по развитию интегрирует 5 Вт класса D Модуль усилителя мощности, 3,5 мм аудио интерфейс, U диск интерфейс, микро USB интерфейс загрузки, модуль кнопок в одном модуль; Это делает XY-V17B голосовой модуль тестирования, вторичное развитие проще и удобнее.

2. Особенности:

1>. Поддержка формата декодирования MP3 и WAV.

2>. Поддержка частоты выборки (кГц) : 8/11.025/12/16/22 05/24/32/44.1/48.

3>. 24-битный ЦАП выход, динамическим диапазоном, поддержка 90dB, интерфейс TF карт: 85dB.

4>. Полностью поддерживает файловую систему FAT16/FAT32 с максимальной поддержкой tf-карты 32 ГБ и u-диска 32 Гб.

5>. Поддержка функции голосового вещания с последовательным портом UART, может управлять воспроизведением, пауза, выбор, громкость включения и уменьшения и другие функции, самый большой выбор 65535 треков. Скорость передачи данных составляет 9600 бит/с.

6>. Поддержка функции пускового механизма IO, 8 портов IO могут запускать 8 musics или 8 комбинаций IO для запуска 255 песен.

7>. Поддержка One_line управления последовательным портом одной шины, который может управлять воспроизведением, пауза, выбор, поворот и уменьшение громкости и другие функции.

8>. Поддержка 3 конфигурации IO для выбора режима.

3. Параметры:

1>. Название продукта: голосовой контроллер UART

2>. Номер товара: XY-V17D

3>. Рабочее напряжение: 5 В постоянного тока

4>. Рабочая температура:-20 ℃ ~ 85 ℃

5>. Рабочая влажность: 0% ~ 95% относительной влажности

6>. Размер: 58*51*12 мм

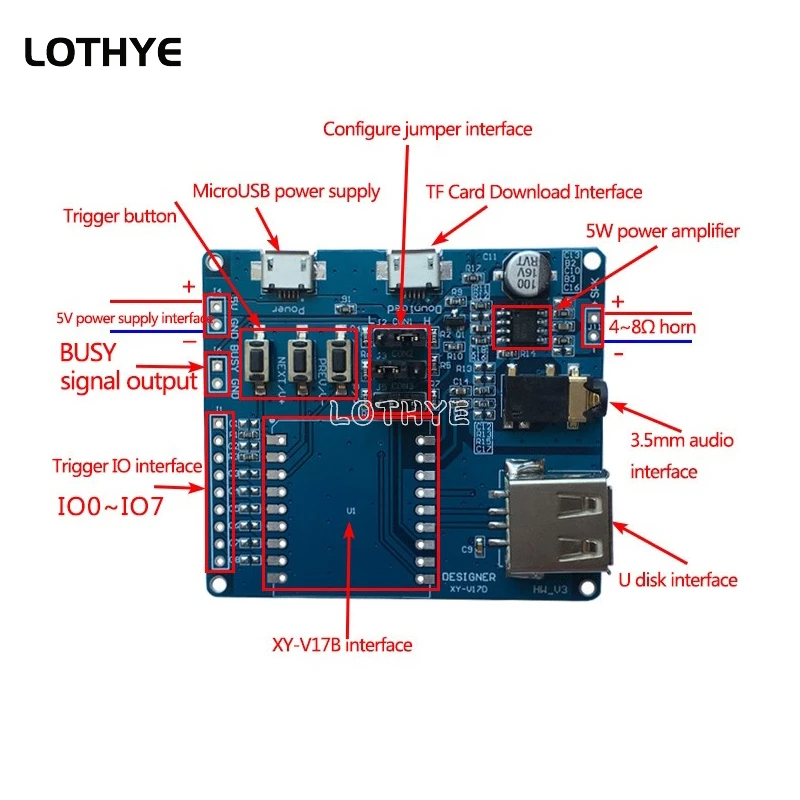

4. Функция:

1>. Он не может использоваться отдельно, он может использоваться только вместе с XY-V17B;

2>. Он сочетает в себе периферийные цепи, необходимые XY-V17B для облегчения отладки и использования XY-V17B;

3>. Поддержка Micro USB загрузки для tf-карты;

4>. Поддержка u-диск и 3,5 мм аудио вход;

5>. Встроенный усилитель 5 Вт;

6>. Поддерживает внешний триггер расширения IO0 ~ IO7.

5. Используйте шаги:

1>. Установите XY-V17B на модуль XY-V17D;

2>. Подключение к 4ohm ~ 8ohm динамику; (динамик не входит в посылка!)

3>. Подключите рабочее напряжение;

4>. Установите режим работы с помощью jump cap CON1 ~ CON3;

5>. Проверка с помощью кнопки на модуле;
