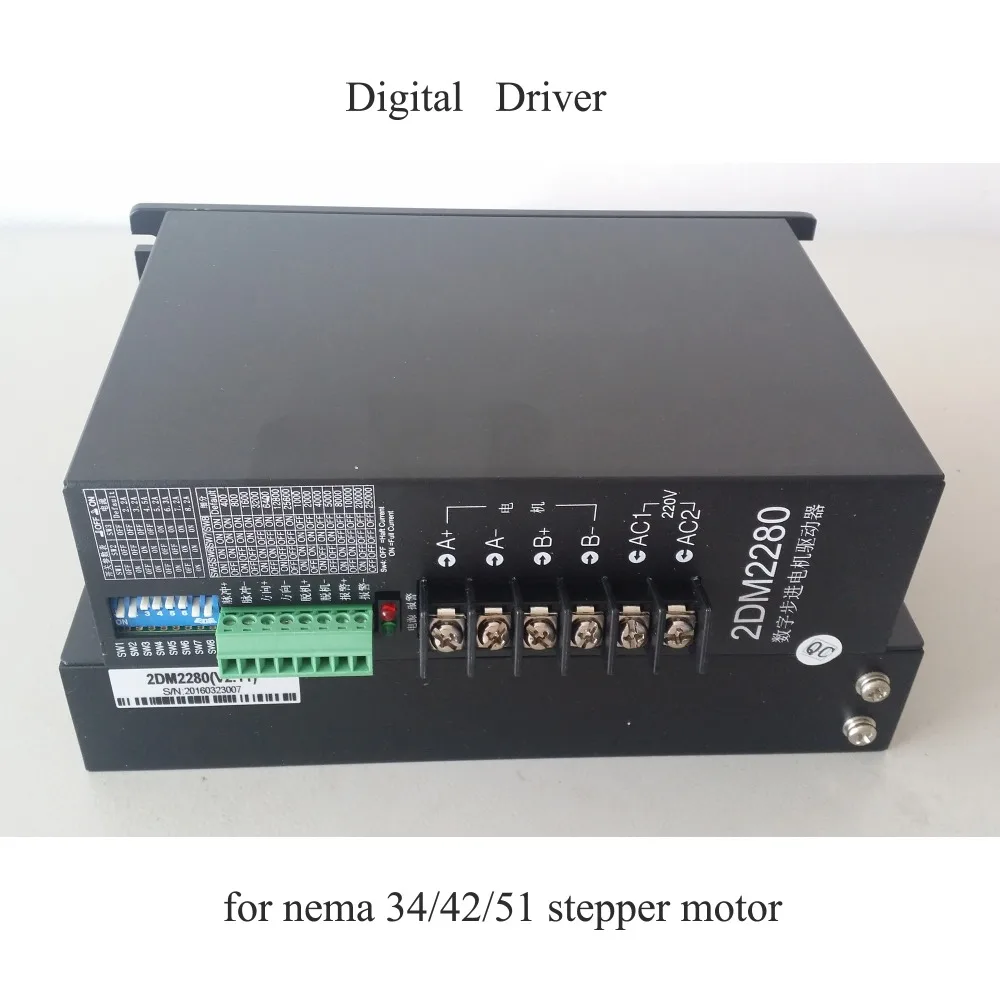

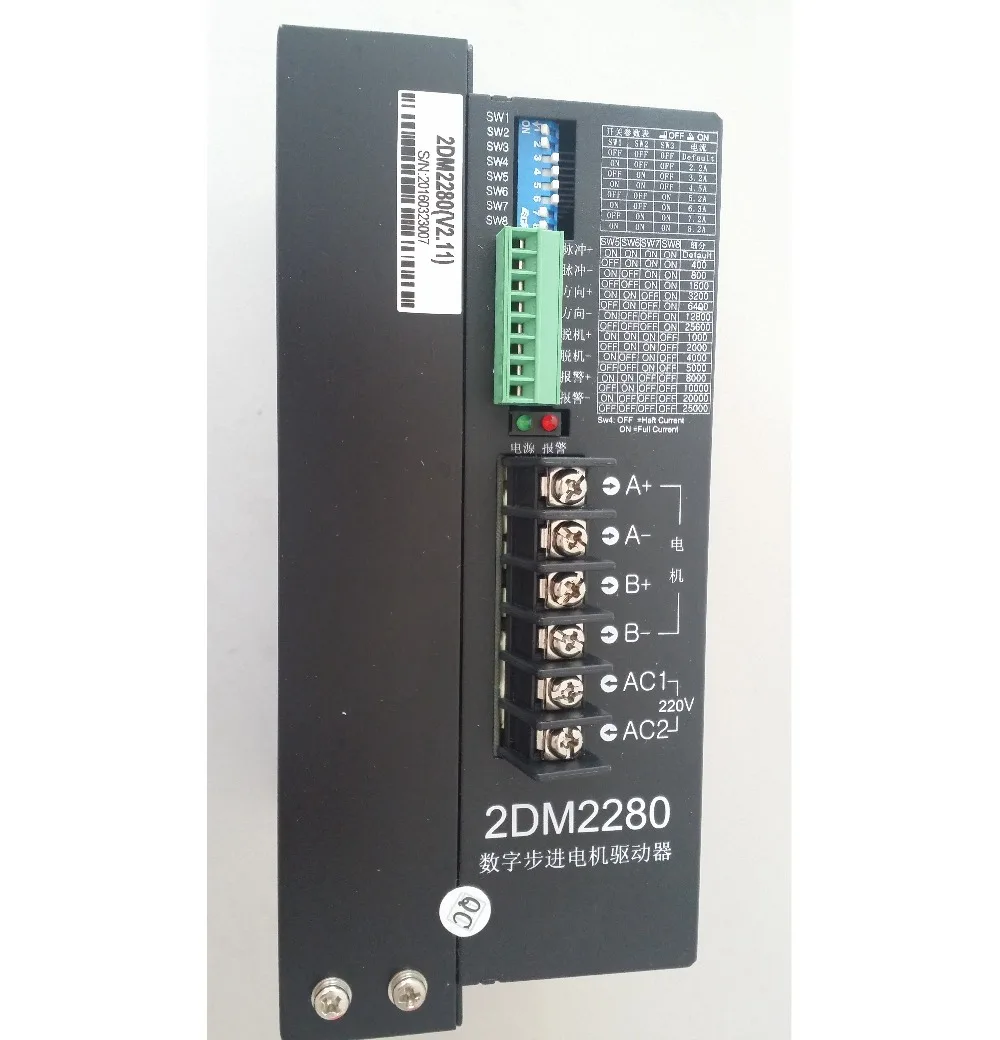

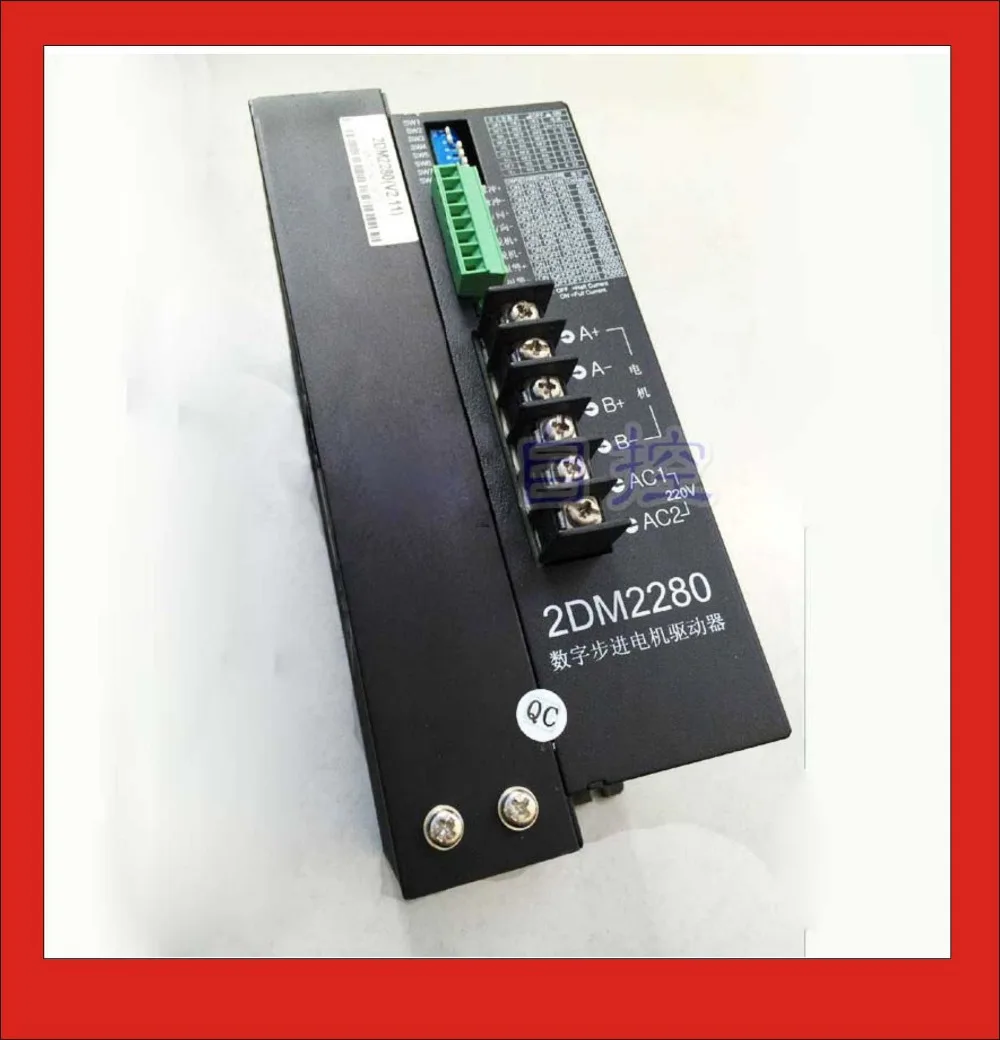

2DM2280 Драйвер шагового двигателя AC80-240V 8A 2 фазы для NEMA 34/42/51 шаговый двигатель

Особенности:

• Напряжение питания от AC80 ~ 240V
• Выход ток 8A
• Технология контроля чистого синусоидального тока
• Высокая производительность, экономичность
• Автоматическое снижение половины тока
• 16 Выбор разрешения в десятичном и бинарном
• 8 вариантов настройки выходного фазового тока
• Подходит для детей в возрасте от 2-phase NEMA 34/43/51 моторы
• Входные клеммы с автономной командой
• Короткое напряжение; Перенапряжение; Защита от перегрузки по току; Защита ПК, двигателей, драйверов и т. Д. От повреждения
• Внешний вентилятор, чтобы избежать перегрева
• Опто-изолированный вход/выход
• Функция памяти с фазой (верхняя и нижняя мощность двигателя для поддержания того же положения)
• Высокой скоростью запуска


Описание:

2DM2280 двухфазный гибридный шаговый двигатель с источником напряжения AC80V ~ 240V, ток менее 8A, NEMA43/51(86 ~ 110 мм размеры оправы) двухфазный гибридный шаговый двигатель. С управлением циклом тока, Пульсация крутящего момента двигателя небольшая, низкая скорость плавного хода, вибрация и низкий уровень шума, высокоточное позиционирование.

Применение:

Широко используется в гравировальных станках, станках с ЧПУ, упаковочных машинах, передающем оборудовании и других устройствах.

Technica данные:

Определения управляющего сигнала:

   Пожалуйста +: положительный сигнал импульса
Пожалуйста-: отрицательный сигнал импульсного ввода
DIR +: положительный терминал входного сигнала шаг направления
Дир: отрицательныйТерминал входного сигнала шаг направления
Ена +: PОситический терминалВключениеВ автономном режиме входСигнал
Ена-:ОтрицательныйТерминал включения автономного входного сигнала

Соединение Рисунок:

 Схема входного интерфейса (общее соединение с атодом)

VCC совместим с 5-24V. R1 в конце Управления сигналом, 3-5K.

Схема входного интерфейса (соединение с общим катодом)

VCC совместим с 5-24V.R1 в конце сигналаКонтроль, 3-5K.

Заказ контроллера сигнала

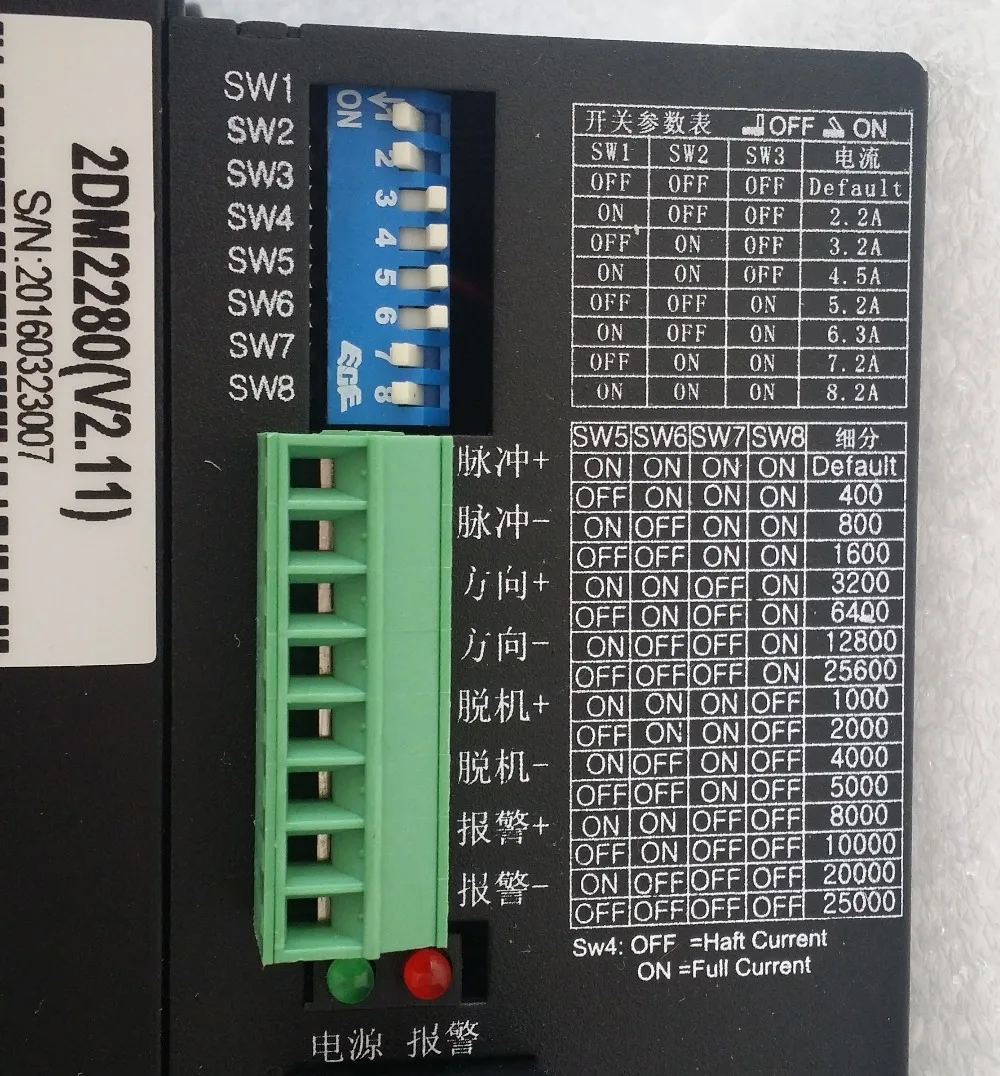

Регулировка тока:

Подразделение окружающая Обстановка:

Установка:

Системы подключения:

Проблемы и решения:

1. Светильник не яркий

Выход из строя питания, пожалуйста, проверьте линию электропитания

Слишком низкое напряжение

2 красные светильник сигнализации под властью

Линия электропередачи двигателя подключена или нет

Входное напряжение питания привода слишком высокое или слишком низкое

3 не работает при импульсном входе

Входной импульсный терминал драйвера является надежным или нет

Метод ввода в конфигурации системы привода является правильным входным режимом или нет

Включите ли двигатель ослабление
