Чпу комплект! 5 шт. Nema 23 шагового двигателя + 2 обновленная версия TB6560 4 оси водитель

ЧПУ комплект! 5 шт. NEMA 23 шаговый двигатель + 2 шт. Модернизированная версия TB6560 4 оси Драйвер платы прорыв плата TOSHIBA Чип Макс 3.5A

Пакет включает:

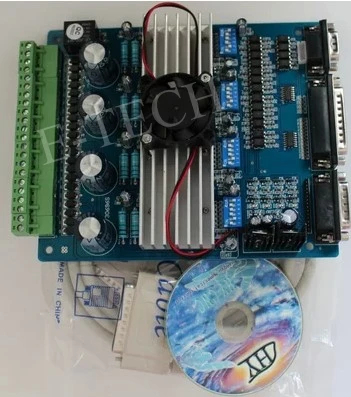

1. 2x4 оси TB6560 Драйвер шагового двигателя
2. 2 лот X разъемы
3. 2 X параллельный кабель DB25
4. 1 X CD с программным обеспечением (руководство на английском языке и Mach3 демо-версия)
5. 5 x 57HS51254 шагового двигателя

1. Toshiba TB6560AHQ чип-высокая мощность, Максимальный 3.5A ток привода чипсет!

2. 1-1/16 Microstep настройки-высокая точность и плавную работу, чем стандартные 1, 1/2 шаг!

3. Регулируемый привод текущие настройки для каждой оси-25%, 50%, 75%, 100% полного тока можно быть установить разные шаговые двигатели

4. Перегрузки, перегрузки по току и перегрева безопасности-полная защита для вашего компьютера и периферийного оборудования!

5. На борту ток переключения-выходная мощность может быть набор согласно конкретных требований к пользователю!

6. Полная закрытого типа Оптическая изоляция для защиты компьютера пользователя и оборудование

7. Реле шпинделя Интерфейс-выходов Макс. 36 В 7.5A для шпиндель двигатели или насос (Только одно устройство может быть приведен в действие этот выход!)

8. 4 канала входов интерфейс может быть использован для XYZ предел и аварийной остановки!

9. Профессиональный дизайн-две стадии обработки сигнала с супер анти помех!

10. Биполярный Постоянный ток вертолет диск с non-резонансной области--управления двигателями ровно через без ползучести эффект!

11. Четыре управляющие входы (разделен на пары ножей)-позволяет установить предел и аварийной остановки!

12. Универсальная архитектура поддерживает большинство параллельного программного обеспечения mach3, KCAM4 и др!

13. Для совместимости с другим программным обеспечением, пожалуйста, не стесняйтесь связаться с нами!


Этот продукт был тщательно протестированы и была применена к гравировка машина, SMT машины и другое оборудование, Обеспечение качества, Можете быть уверены, использовать.

• Источник питания постоянного тока 12-36 В (питание не включено, пожалуйста, не стесняйтесь связаться с нами если вам нужно!)

• Этот драйвер получить его питание от же как степперы, он не требует отдельного источник света.

• Выбор напряжения:

• 12-16 В DC питания для NEMA 17 шаговых двигателей

• 16-24 В DC питания для NEMA 23 шаговых двигателей

• 24-36 В DC питания для NEMA 34 шаговых двигателей

(Высокое напряжение будет гореть или шаговыми двигателями!!!)


Выходной ток питания может быть рассчитана с помощью следующие выражения:


• Выходной ток = Номинальный ток вашего шаговыми двигателями * Количество + 2A

• ( Например, Если вы хотите 3 * 3A NEMA 23 шаговых двигателей, Теоретически 24 В 11а питания постоянного тока питания рекомендуется, Но выше таких как 24 В 15а также будет хорошо

• Может езды 4 шт. шаговых двигателей с ток менее чем 3.5A в то же время.

• Водитель совместим с 2 или 4 фазы (4,6 или 8) шаговыми двигателями

• Подходит для однополярного или биполярного шаговыми двигателями.

• Биполярное шим-выход с постоянного тока


  .

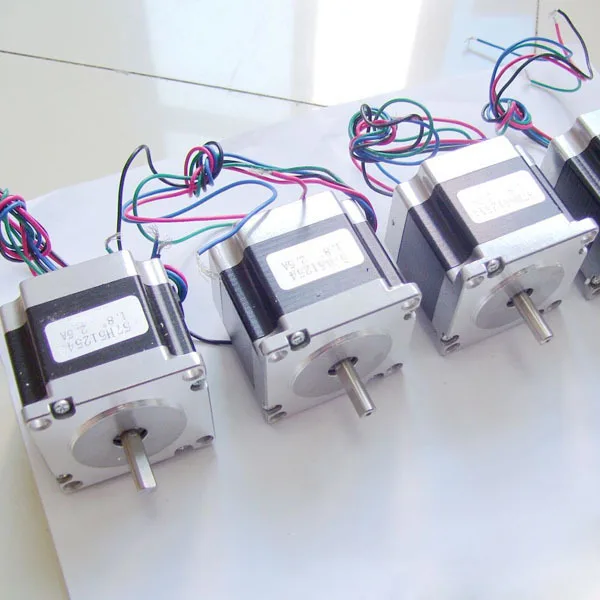

Спецификация 57HS51254 Мотор:

(Если нужно изменить другие шагового моделей, свяжитесь с нами)

Примечание:

1. Проверьте проводку тщательно перед TRUNING питание, или чип может быть сожжены.

2. , Ток выставиться должны быть не более чем номинальный ток.
