STM32 макетная плата, STM32F407IGT6, USB HS/FS, Ethernet, NandFlash, JTAG/SWD, LCD, USB TO UART

Обзор

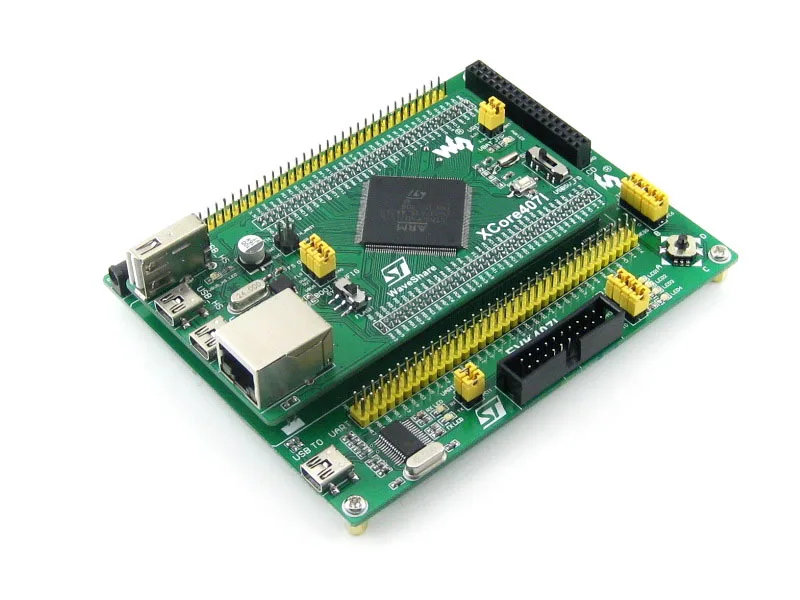

EVK407I-это макетная плата STM32, которая состоит из материнской платы и основной платы MCU XCore407I.

Что на материнском доске

1. MCU основной плате разъем
2. MCU булавки расширитель
3. Интерфейс JTAG/SWD,Для отладки/программирования
4. ЖК-дисплей интерфейс,Для подключения сенсорного ЖК-экрана
5. Разъем USB,USB UART
6. 5V DC jack
7. PL2303TA,Встроенный USB к контроллеру UART
8. PL2303 джемпер
9. Пользовательский светодиодный джемпер
10. Джойстик джемпер
11. Размеры от 12 мес. с украшением в виде кристаллов,PL2303 часы
12. Пользователь светодиоды,Удобно для указания состояния ввода/вывода и/или состояния работы программы
13. UART светодиоды,Индикатор UART TX/RX
14. Джойстик

Для джемперов 8-10:

• Короткая перемычка для подключения к I/Os, используемая в коде примера
• Откройте перемычку для подключения к другим пользовательским контактам через перемычки

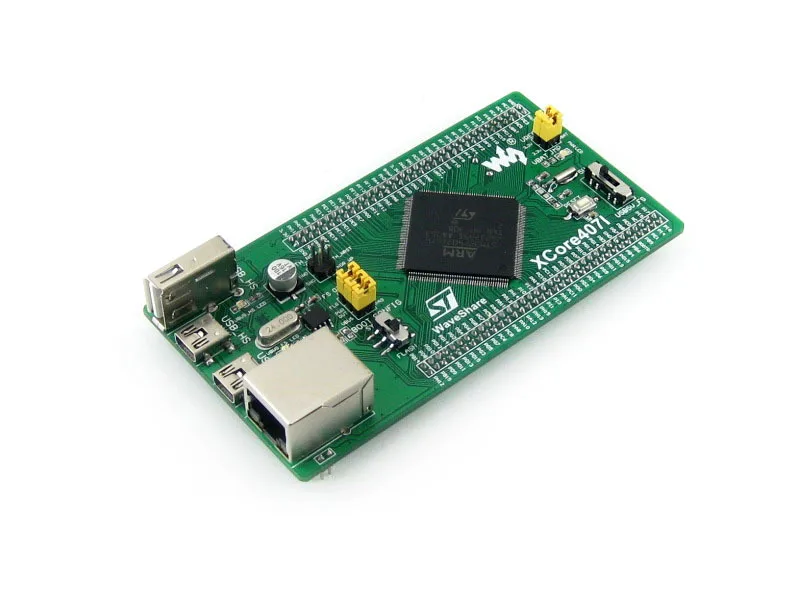

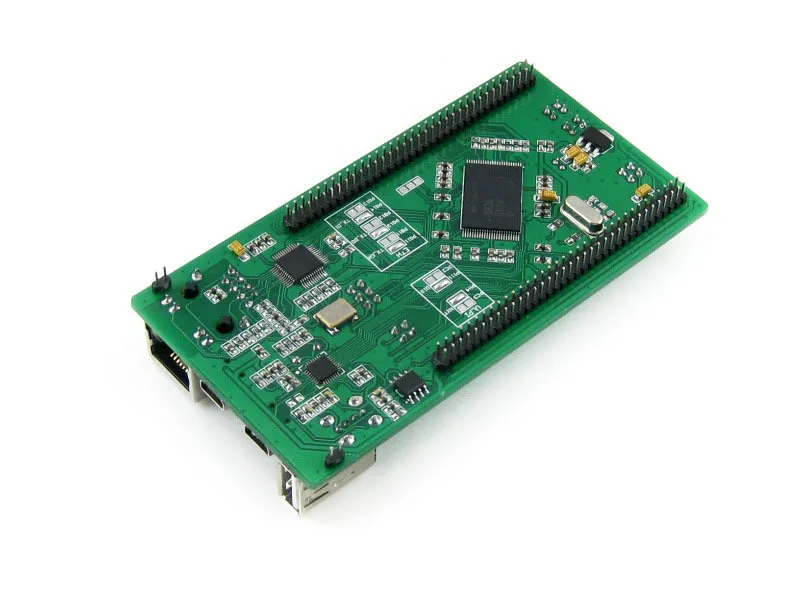

Что на основной плате MCU

1. STM32F407IGT6:Высокая производительность STM32 MCU, который характеристики:
   • Ядро:Cortex-M4 32-разрядный процессор RISC
   • Особенности:Полный набор инструкций по одноциклу DSP
   • Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц
   • Операционной Напряжение:1,8 V-3,6 V
   • Посылка:LQFP176
   • Память:1024kB Flash, 192 + 4kB SRAM
   • MCU интерфейсы связи:
     • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
     • 1 x FSMC, 1 x SDIO, 2 x CAN
     • USB 2,0-1 шт. высокоскоростное/полноскоростное устройство/хост/OTG контроллер с выделенным DMA, ULPI и на чипе полноскоростной PHY
     • 1x10/100 Ethernet MAC
     • 1x8 до 14 бит параллельный интерфейс камеры
   • AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит)
   • Отладки/программирования:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP
2. MIC2075-2,Бортовое USB FS устройство управления питанием
3. AMS1117-3.3,3,3 V регулятор напряжения
4. K9F1G08U0E,1 г бит NandFlash
5. DP83848,Ethernet PHY
6. MIC2075-1,Бортовое USB HS устройство управления питанием
7. USB3300,USB HS PHY
8. Мощность переключения питания,Питание от 5Vin или USB подключения
9. Режим загрузки переключатель,Для настройки BOOT0 pin-код
10. Мощность индикатор
11. USB FS светодиодный
12. USB HS светодиодный
13. Кнопка сброса
14. 8 м с украшением в виде кристаллов,Часы с микроконтроллером, позволяют MCU работать с более высокой скоростью путем умножения частоты
15. 24M, с украшением в виде кристаллов,USB3300 часы
16. 50 м с украшением в виде кристаллов,DP83848 часы
17. 32,768 K с украшением в виде кристаллов,Для внутреннего RTC с калибровкой
18. Разъём Ethernet
19. USB FS мини-разъем
20. USB HS мини-разъем
21. Разъем USB HS type A
22. MCU булавки расширитель,VCC, GND и все пустые Порты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения
23. USB OTG/хост-джемпер
24. VREF/VBAT джемпер
25. Ethernet I/O выбор паяльного соединения
26. USB HS I/O выбор паяльного соединения
27. PDR выбор припоя Соединение:1,8-3,6 V, -40 ~ 105 ℃ или 1,7-3,6 V, 0 ~ 70 ℃

Фото

JTAG

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Развития ресурсы

• Сопутствующее программное обеспечение (KEIL и т. д.)
• Примеры в C
• Схема (PDF)
• Разработка документов

Вики:Www.wav eshare.com/wiki/EVK407I

Посылка содержание

Вес:0,314 кг

1. EVK407I макетная плата x 1
2. 3,2 дюймов 320x240 сенсорный ЖК-дисплей x 1
3. Usb-разъем типа A для мини-кабеля типа B x 1
4. Штепсельная Вилка USB типа A для мини-кабеля типа B x 1
5. 4-контактный провод х 2
6. 2-контактный провод x 2
7. Кабель питания USB x 1
8. CD-диск с программным обеспечением-1 шт.
