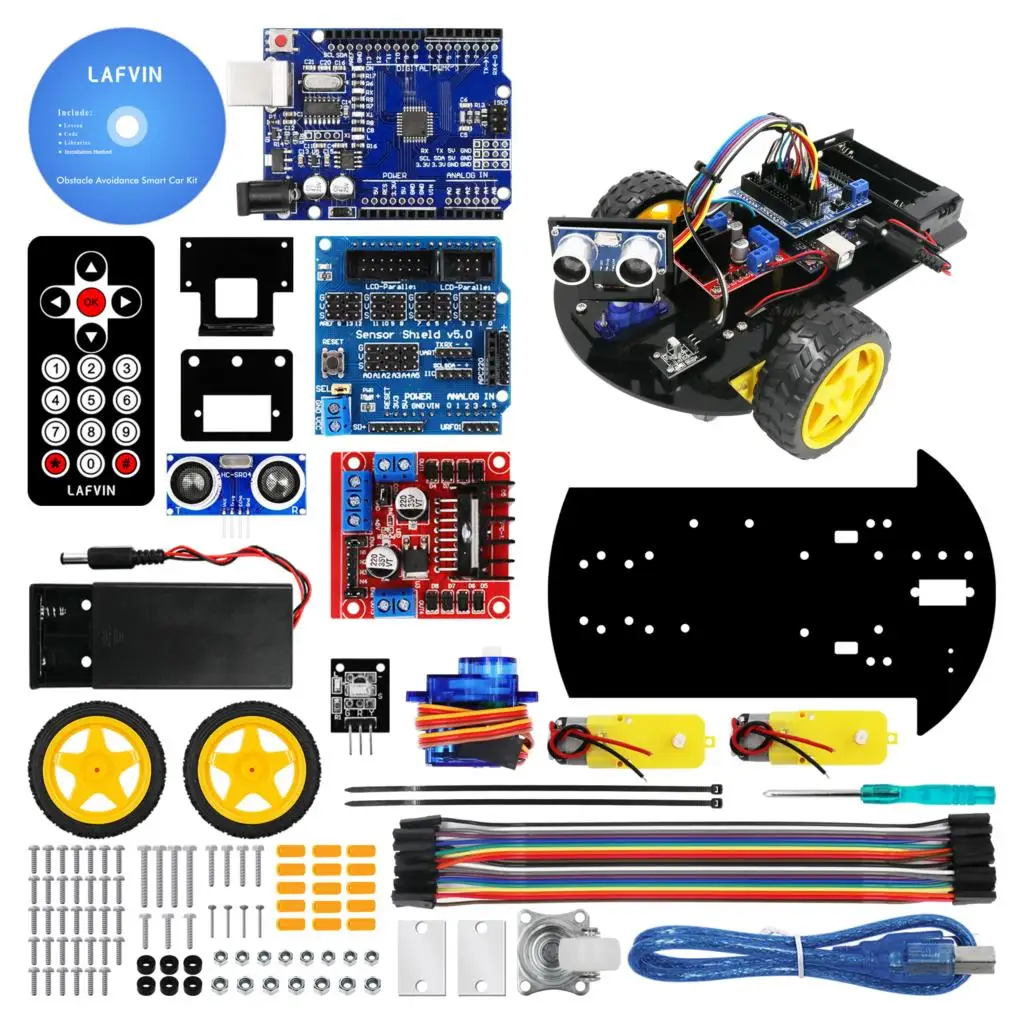

Умный робот автомобиль LAFVIN 2WD комплект шасси с платой R3 Ультразвуковой модуль
1 680,30 руб.
Development Board Store
Магазина Development Board Store работает с 18.02.2013. его рейтинг составлет 97.07 баллов из 100. В избранное добавили 1851 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1797 наименований товаров, успешно доставлено 2552 заказов. 375 покупателей оставили отзывы о продавце.
Характеристики
Плата разработки по стандарту OpenEP3C5 C # EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA|board board|board fpgaboard
История изменения цены
*Текущая стоимость 3 743,41 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-20-2026 | 4754.5 руб. | 4849.50 руб. | 4801.5 руб. |
| Jan-20-2026 | 3855.4 руб. | 3932.32 руб. | 3893.5 руб. |
| Dec-20-2025 | 4679.27 руб. | 4773.46 руб. | 4726 руб. |
| Nov-20-2025 | 4641.37 руб. | 4734.34 руб. | 4687.5 руб. |
| Oct-20-2025 | 3706.71 руб. | 3780.59 руб. | 3743 руб. |
| Sep-20-2025 | 4566.84 руб. | 4657.15 руб. | 4611.5 руб. |
| Aug-20-2025 | 4529.45 руб. | 4620.17 руб. | 4574.5 руб. |
| Jul-20-2025 | 4492.66 руб. | 4582.28 руб. | 4537 руб. |
Описание товара
Макетная плата FPGA предназначена для серии ALTERA Cyclone III, имеет встроенную EP3C5 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.
Обзор
OpenEP3C5-CЭто Плата развития FPGA, которая состоит из материнской платыDVK601И основная плата FPGACoreEP3C5.
OpenEP3C5-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone III series FPGA. OpenEP3C5-C позволяет легко и быстро начать дизайн с процессором Nios II.
Что на материнском доске
- FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
- Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
- Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
- Интерфейс 8I/Os_3,Для подключения комплектующих досок/модулей
- Интерфейс 8I/Os_4,Для подключения комплектующих досок/модулей
- Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
- Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
- Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
- Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей
Все интерфейсы ввода/вывода выше:
- Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
- Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
- Расширительные разъемы FPGA
- Контакты FPGA доступны на разъемах расширения
- Для подключения платы аксессуаров SDRAM
- ЖК-интерфейс,Для подключения LCD22, LCD12864, LCD1602
- Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
- Зуммер
- Джойстик:Пять позиций
- Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
- Перемычка зуммера
- Перемычка для джойстика
- Перемычка с одним проводом
Для джемперов 16-18:
- Короткая перемычка для подключения к I/Os, используемая в коде примера
- Откройте перемычку для подключения к другим пользовательским контактам через перемычки
DVK601 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате. Например, при подключении к Core3S250E «8I/Os_3» и «8I/Os_4» не подключены.
Что на CoreEP3C5
- EP3C5E144C8N:Устройство ALTERA Cyclone III FPGA с функциями:
- Рабочая частота:50 МГц
- Рабочее напряжение:1,15 в ~ 3,465 в
- Упаковка:QFP144
- I/Os:82
- LEs:5 K
- RAM:414 КБ
- PLLs: 2
- Отладка/программирование:Поддержка JTAG
- AMS1117-3.3,3,3 В регулятор напряжения
- AMS1117-2.5,Регулятор напряжения 2,5 В
- AMS1117-1.2,Регулятор напряжения 1,2 В
- EPCS16,Встроенная последовательная флэш-память, для хранения кода
- Индикатор питания
- Светодиоды
- Кнопка сброса
- Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
- Выключатель питания
- 50 м активный кристаллический осциллятор
- 5 V DC jack
- Интерфейс JTAG:Для отладки/программирования
- Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
- Светодиодные Джемперы,Короткие перемычки, чтобы управлять светодиодами
Фотографии
OpenEP3C5-C совет по разработке
OpenEP3C5-C совет по разработке
OpenEP3C5-C панель для разработки
Материнская плата DVK601
FPGA основная плата CoreEP3C5
FPGA основная плата CoreEP3C5
Подключение к различным периферийным устройствам
Подключение к 3,2-дюймовому сенсорному ЖК-дисплею
Подключение к LCD12864
Подключение к LCD1602
Подключение к плате RS232
Подключение к плате RS485
Подключение к USB UART Board
Подключение к 8 светодиодным панелям
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к 4x4 клавиатуре
Подключение к плате EEPROM
Несколько периферийных устройств, подключенных к одному интерфейсу
Подключение к плате DataFlash
Подключение к плате Ethernet
Подключение к USB плате CY7C68013A
Подключение к NRF24L01 RF плате
Подключение к плате для хранения Micro SD
Подключение к плате VGA PS2
Подключение к плате SDRAM
Подключение к плате SDRAM
Подключение к любой вспомогательной плате, которая вам нужна
Примечание: OpenEP3C5-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.
Примеры
OpenEP3C5-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.
| Периферийное устройство | Описание | Интерфейс | Verilog | VHDL | NIOS II C |
|---|---|---|---|---|---|
| S29GL128P | NorFLASH | 32I/Os | Y | ||
| AT24CXX | EEPROM | I2C | И radic; | И radic; | И radic; |
| FM24CXX | Фрам | I2C | И radic; | И radic; | И radic; |
| AT45DBXX | DATAFLASH | SPI | И radic; | ||
| Sd-карта | Вспышка | SPI | И radic; | ||
| H57V1262GTR | SDRAM | Параллельный | И radic; | ||
| PCF8563 | RTC | I2C | И radic; | ||
| DS18B20 | Датчик температуры | 1 провод | И radic; | И radic; | И radic; |
| SP3232 | Серийное общение | UART | И radic; | И radic; | И radic; |
| SP3485 | Серийное общение | UART | И radic; | И radic; | И radic; |
| PL2303 | USB для UART | UART | И radic; | И radic; | И radic; |
| FT245 | USB TO FIFO | Параллельный | И radic; | ||
| CY7C68013A | Usb-устройство | I/Os | И radic; | ||
| ENC28J60 | Контроллер Ethernet | SPI | И radic; | ||
| Зуммер | Звуковое устройство | 1I/O (ШИМ) | И radic; | И radic; | И radic; |
| Клавиатура PS/2 | Входное устройство | PS/2 | И radic; | И radic; | |
| Одиночные кнопки | Входное устройство | ---- | И radic; | И radic; | И radic; |
| 4x4 клавиатуры | Входное устройство | 8I/Os | И radic; | И radic; | И radic; |
| Джойстик | Входное устройство | 5I/Os | И radic; | И radic; | И radic; |
| Светодиод | Демонстрационное устройство | ---- | И radic; | И radic; | И radic; |
| 8 светодиодов | Демонстрационное устройство | 13I/Os | И radic; | И radic; | И radic; |
| Монитор VGA | Демонстрационное устройство | VGA | И radic; | И radic; | |
| Персональный ЖК-дисплей | Демонстрационное устройство | 11I/Os | И radic; | И radic; | |
| Графический ЖК-дисплей | Демонстрационное устройство | 11I/Os | И radic; | ||
| 3,2-дюймовый многоцветный ЖК-дисплей + сенсорный экран | Устройство отображения + устройство ввода | 32I/Os | И radic; |
Интерфейс отладки/программирования
Плата разработки OpenEP3C5-C FPGA интегрирует интерфейс JTAG для программирования/отладки.
JTAG названия и описание сигнала
| Штырь | Название сигнала | Описание |
|---|---|---|
| 1 | TCK | Сигнал часов |
| 2 | GND | Сигнал заземления |
| 3 | TDO | Данные от устройства |
| 4 | VCC (TRGT) | Целевой источник питания |
| 5 | TMS | JTAG state machine control |
| 6 | NC | Нет подключения |
| 7 | NC | Нет подключения |
| 8 | NC | Нет подключения |
| 9 | TDI | Данные для устройства |
| 10 | GND | Сигнал заземления |
Надпись JTAG
Ресурсы для развития
Руководство пользователя CD включает следующие ресурсы разработки:
- Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
- Демонстрационный код (Verilog, VHDL и NIOS II C)
- Схема (PDF)
- FPGA разработка документов (спецификации и т. Д.)
В комплект входит
- OpenEP3C5-C макетная плата x 1
- 4-контактный провод x 2
- 2-контактный провод x 2
- Кабель питания USB x 1
