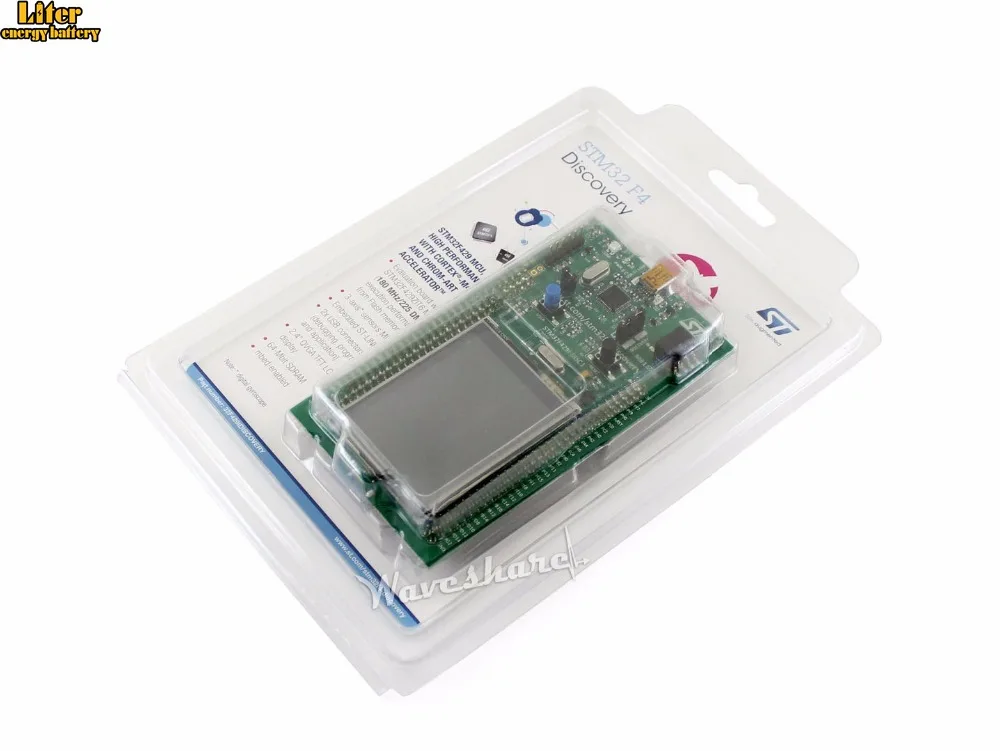

ST Original 32F429IDISCOVERY/STM32F429I DISC1 MB1075C STM32 макетная плата набор для обнаружения с MCU STM32F429ZI

ST Original 32F429IDISCOVERY/STM32F429I DISC1 MB1075C STM32 макетная плата набор для обнаружения с MCU STM32F429ZI

5 048,09 руб.
SO20 SOIC20 SOP20 TO DIP20 IC тестовая розетка OTS 20 1.27 01 Enplas АДАПТЕР программирования 1 27 мм Шаг

SO20 SOIC20 SOP20 TO DIP20 IC тестовая розетка OTS 20 1.27 01 Enplas АДАПТЕР программирования 1 27 мм Шаг

2 296,46 руб.
Плата PCBA беспроводное зарядное устройство модуль приемника катушка QI для

Плата PCBA беспроводное зарядное устройство модуль приемника катушка QI для

126,22 руб.

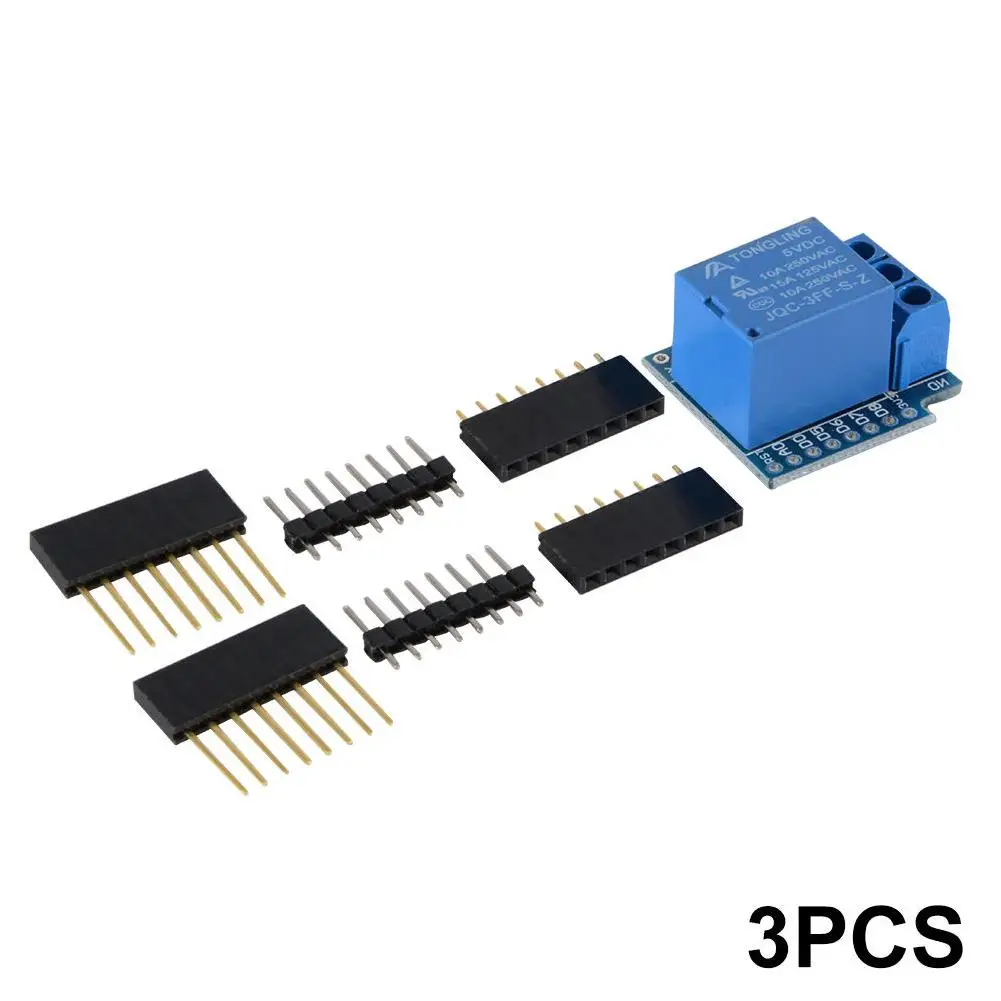

3 шт. ESP8266 5 в WIFI для Arduino WeMos D1 Мини релейная плата R20|Демонстрационные стенды| |

3 шт. ESP8266 5 в WIFI для Arduino WeMos D1 Мини релейная плата R20|Демонстрационные стенды| |

297,58 руб.
Arcade C 1P набор аксессуаров игровой автомат строительный комплект для Raspberry Pi 1

Arcade C 1P набор аксессуаров игровой автомат строительный комплект для Raspberry Pi 1

6 654,54 руб.
Макетная плата STM32 STM32F429IGT6 STM32F429ARM Cortex M4 различные интерфейсы серии STM32F =

Макетная плата STM32 STM32F429IGT6 STM32F429ARM Cortex M4 различные интерфейсы серии STM32F =

6 119,06 руб.
Шляпа Waveshare L76X Multi GNSS для Raspberry Pi поддерживает GPS BDS QZSS UART интерфейс DGPS SBAS

Шляпа Waveshare L76X Multi GNSS для Raspberry Pi поддерживает GPS BDS QZSS UART интерфейс DGPS SBAS

2 829,65 руб.

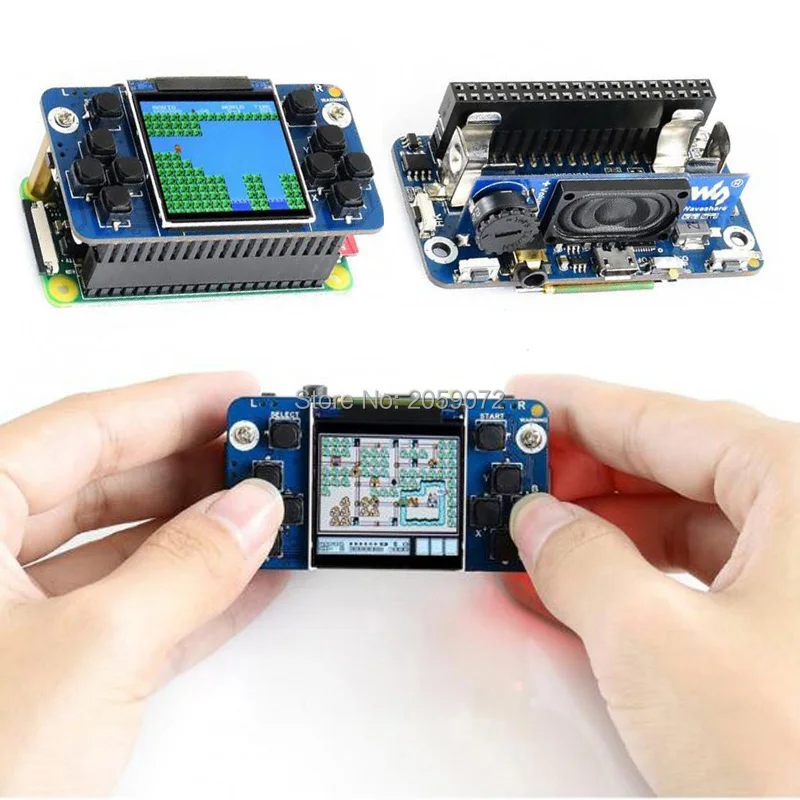

Raspberry Pi zero Game pi 1 54 дюйма ЖК дисплей с функцией зарядного устройства для наушников

Raspberry Pi zero Game pi 1 54 дюйма ЖК дисплей с функцией зарядного устройства для наушников

1 515,42 руб.
Development Board Store

Development Board Store

Магазина Development Board Store работает с 18.02.2013. его рейтинг составлет 97.07 баллов из 100. В избранное добавили 1851 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1797 наименований товаров, успешно доставлено 2552 заказов. 375 покупателей оставили отзывы о продавце.

Характеристики

OpenEP2C5 C посылка B # EP2C5 EP2C5T144C8N ALTERA FPGA Cyclone II макетная плата + 19 комплектов модулей

История изменения цены

*Текущая стоимость 10 402,94 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Mar-20-2026 12378.43 руб. 12997.25 руб. 12687.5 руб.
Feb-20-2026 12274.93 руб. 12888.90 руб. 12581 руб.
Jan-20-2026 10298.39 руб. 10813.78 руб. 10555.5 руб.
Dec-20-2025 12066.28 руб. 12669.66 руб. 12367.5 руб.
Nov-20-2025 10506.60 руб. 11031.44 руб. 10768.5 руб.
Oct-20-2025 11858.38 руб. 12451.73 руб. 12154.5 руб.
Sep-20-2025 11754.33 руб. 12342.32 руб. 12048 руб.
Aug-20-2025 11650.36 руб. 12233.91 руб. 11941.5 руб.
Jul-20-2025 11546.16 руб. 12123.46 руб. 11834.5 руб.

Описание товара

OpenEP2C5 C посылка B # EP2C5 EP2C5T144C8N ALTERA FPGA Cyclone II макетная плата + 19 комплектов модулейOpenEP2C5 C посылка B # EP2C5 EP2C5T144C8N ALTERA FPGA Cyclone II макетная плата + 19 комплектов модулейOpenEP2C5 C посылка B # EP2C5 EP2C5T144C8N ALTERA FPGA Cyclone II макетная плата + 19 комплектов модулейOpenEP2C5 C посылка B # EP2C5 EP2C5T144C8N ALTERA FPGA Cyclone II макетная плата + 19 комплектов модулейOpenEP2C5 C посылка B # EP2C5 EP2C5T144C8N ALTERA FPGA Cyclone II макетная плата + 19 комплектов модулей

Плата разработки FPGA предназначена для серии ALTERA Cyclone II, имеет встроенную EP2C5 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

EP2C5 development board

Обзор

OpenEP2C5-CЭто Плата развития FPGA, которая состоит из материнской платыDVK601И основная плата FPGACoreEP2C5.

OpenEP2C5-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone II series FPGA. OpenEP2C5-C позволяет легко и быстро начать дизайн с процессором Nios II.

Что на материнском доске

FPGA CPLD development board on board resource

  1. FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
  2. Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
  3. Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
  4. Интерфейс 8I/Os_3,Для подключения комплектующих досок/модулей
  5. Интерфейс 8I/Os_4,Для подключения комплектующих досок/модулей
  6. Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
  7. Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
  8. Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
  9. Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей

Все интерфейсы ввода/вывода выше:

  • Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
  • Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
  1. FPGA для расширения разъемов
    • Контакты FPGA доступны на разъемах расширения
    • Для подключения платы аксессуаров SDRAM
  2. ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602
  3. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
  4. Зуммер
  5. Джойстик:Пять положений
  6. Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
  7. Зуммер джемпер
  8. Джойстик джемпер
  9. Одно-провода соединительные

Для джемперов 16-18:

  • Короткая перемычка для подключения к I/Os, используемая в коде примера
  • Откройте перемычку для подключения к другим пользовательским контактам через перемычки

DVK601 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате. Например, при подключении к Core3S250E, '④ 8I/Os_3' и '⑤ 8I/Os_4' не подключены.

Что на CoreEP2C5

EP2C5T144C8N core board on board resource

  1. EP2C5T144C8N:Устройство ALTERA Cyclone II FPGA с функциями:
    • Рабочая частота:50 МГц
    • Операционной Напряжение:1,15 в ~ 3,465 в
    • Посылка:QFP144
    • Ввода/вывода:79
    • LEs:4,6 K
    • Оперативная память:120kb
    • PLLs:2
    • Отладки/программирования:Поддержка jtag
  2. AMS1117-3.3,3,3 V регулятор напряжения
  3. AMS1117-1.2,1,2 V регулятор напряжения
  4. EPCS16,Встроенная последовательная флэш-память, для хранения кода
  5. Мощность индикатор
  6. Светодиоды
  7. Кнопка сброса
  8. Nconfig кнопки:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
  9. Мощность переключатель
  10. 50 м активный кристаллический осциллятор
  11. 5V DC jack
  12. JTAG интерфейс:Для отладки/программирования
  13. FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
  14. Светодиодный Джемперы,Короткие перемычки, чтобы управлять светодиодами

Фото

FPGA Development Board
OpenEP2C5-C макетная плата FPGA Development Board
OpenEP2C5-C макетная плата FPGA Development Board
OpenEP2C5-C панель для разработки FPGA Development Board
Материнская плата печатная плата для DVK601 FPGA Core Board
FPGA основной плате CoreEP2C5 FPGA Core Board
FPGA основной плате CoreEP2C5 FPGA Development Board
Подключение к различные периферийные устройства touch screen LCD
Подключение к 3,2 дюймов сенсорный экран ЖК-дисплей LCD12864
Подключение к LCD12864 LCD1602
Подключение к LCD1602 RS232 Board
Подключение к RS232 доска RS485 Board
Подключение к RS485 доска PL2303 USB UART Board mini
Подключение к USB UART Board 8 SEG LED Board
Подключение к 8 SEG светодиодный плате 8 Push Buttons
Подключение к 8 кнопкам 5 IO Keypad
Подключение к 5 клавиатуре IO 4x4 Keypad
Подключение к 4x4 клавиатуре AT24CXX EEPROM Board
Подключение к плата EEPROM Multi peripherals cascading
Несколько периферийных устройств, подключенных к одному интерфейсу DataFlash Board
Подключение к DataFlash доска Ethernet Board
Подключение к сети Ethernet CY7C68013A USB Board
Подключение к USB плате CY7C68013A NRF24L01 RF Board
Подключение к NRF24L01 RF плате Micro SD Storage Board
Подключение к плате для хранения Micro SD VGA PS2 Board
Подключение к плате VGA PS2 SDRAM Board
Подключение к SDRAM доска SDRAM Board
Подключение к SDRAM доска Connecting to any accessory board
Подключение к любой вспомогательной плате, которая вам нужна

Примечание: OpenEP2C5-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

Примеры

OpenEP2C5-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройство Описание продукта: Интерфейс VERILOG VHDL NIOS II C
S29GL128P NorFLASH 32I/Os Y
AT24CXX EEPROM I2C √ √ √
FM24CXX Фрам I2C √ √ √
AT45DBXX DATAFLASH SPI √
SD карта Флэш-память SPI √
H57V1262GTR SDRAM (синхронное динамическое ОЗУ) Параллельный √
PCF8563 РТК I2C √
DS18B20 Температура датчик 1-проводной √ √ √
SP3232 Последовательной связи UART √ √ √
SP3485 Последовательной связи UART √ √ √
PL2303 USB UART UART √ √ √
FT245 Usb-fifo Параллельный √
CY7C68013A USB устройство Ввода/вывода √
ENC28J60 Ethernet controller SPI √
Зуммер Звуковое устройство 1I/O (ШИМ) √ √ √
PS/2 клавиатуры Вход устройства PS/2 √ √
Одной кнопки Вход устройства ---- √ √ √
4x4 клавиатуры Вход устройства 8I/Os √ √ √
Джойстик Вход устройства 5I/Os √ √ √
Светодиодный Дисплей устройства ---- √ √ √
8 SEG светодиодный Дисплей устройства 13I/Os √ √ √
Монитор с видеографической матрицей Дисплей устройства VGA √ √
Персонаж ЖК-дисплей Дисплей устройства 11I/Os √ √
Графический ЖК-дисплей Дисплей устройства 11I/Os √
3,2 дюймовый Мульти-Цвет ЖК-дисплей + сенсорный экран Устройство отображения + устройство ввода 32I/Os √

Отладки/программирования Интерфейс

Плата разработки OpenEP2C5-C FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала

PIN-код Название сигнала Описание продукта:
-1 шт. TCK Часы сигнала
2 GND Заземления сигнала
3 TDO Данных от устройства
4 VCC (многоцел) Цель источника питания
5 TMS Джтаг государственного управления машиной
6 NC Без подключения
7 NC Без подключения
8 NC Без подключения
9 TDI Данные устройства
10 GND Заземления сигнала

Джтаг заголовок

10-pin JTAG header pinout

Развития ресурсы

  • Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
  • Демонстрационный код (Verilog, VHDL и NIOS II C)
  • Схема (PDF)
  • FPGA разработка документов (спецификации и т. Д.)

Вики:Www.wav eshare.com/wiki/OpenEP2C5-C



Вес:0,56 кг

Посылка содержит

В"Стандартный посылка"И"Комплектующие для досок посылка"Ниже представлены в комплекте.

Стандартный посылка

  1. OpenEP2C5-C макетная плата x 1
  2. 4-контактный провод х 2
  3. 2-контактный провод x 2
  4. Кабель питания USB x 1
-1 шт. 2 3 4

Аксессуар Панели посылка

  1. 3,2 дюймов 320x240 сенсорный ЖК-дисплей x 1
  2. 3,2 дюймов ЖК-дисплей адаптер (B)-1 шт.
  3. Плата VGA PS2 x 1
  4. PL2303 USB UART Board (mini) x 1
  5. NorFlash Board (B) x 1
  6. SDRAM доска (B) x 1
  7. Плата для хранения Micro SD x 1
  8. AT45DBXX DataFlash Board x 1
  9. FM24CLXX Фрам доска x 1
  10. CY7C68013A USB плата (мини) x 1
  11. ENC28J60 плата Ethernet x 1
  12. PCF8563 RTC плата x 1
  13. DS18B20 x 1
  14. LCD12864 (3,3 V Синий Подсветка)-1 шт.
  15. LCD1602 (3,3 V Синий Подсветка)-1 шт.
  16. FT245 USB плата FIFO (mini) x 1
  17. 8 SEG светодиодный доска х 1
  18. 8 кнопок x 1
  19. 4x4 клавиатуры x 1
  20. Usb-разъем типа A для мини-кабеля типа B x 1
-1 шт. 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20









Пожалуйста, не стесняйтесь связаться с нами, если у вас есть какие-либо проблемы.

Если вам нужно скорректировать любую информацию, пожалуйста, свяжитесь с нами заранее. Мы рады Вам помочь! Мы ценим ваш бизнес! O(& cap;_ & cap;)O ~
