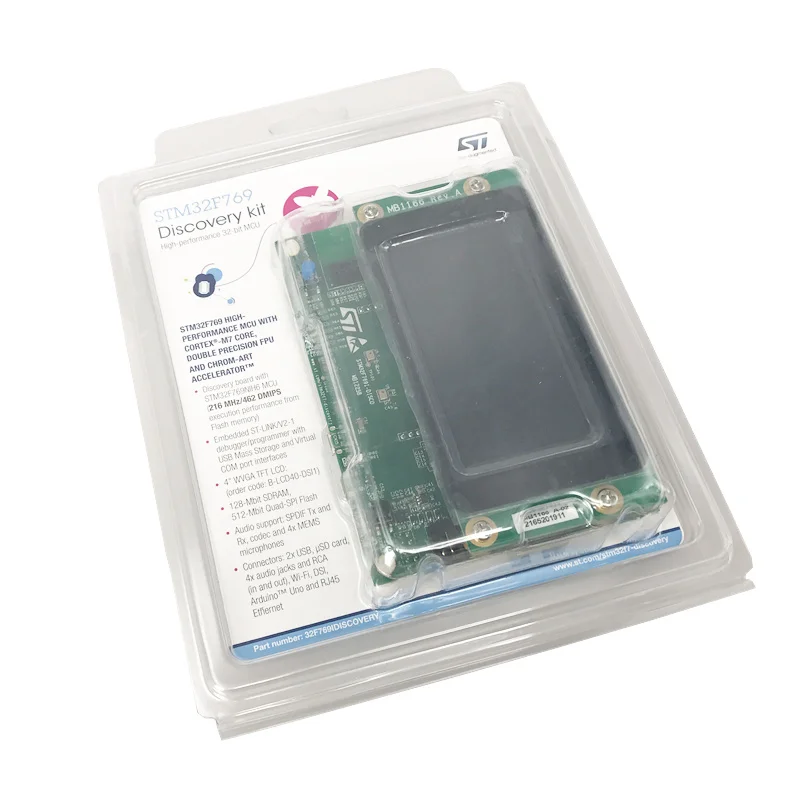

Набор для обнаружения 32F769IDISCOVERY с MCU STM32F769NI|kit|kit kits |
7 351,79 руб.

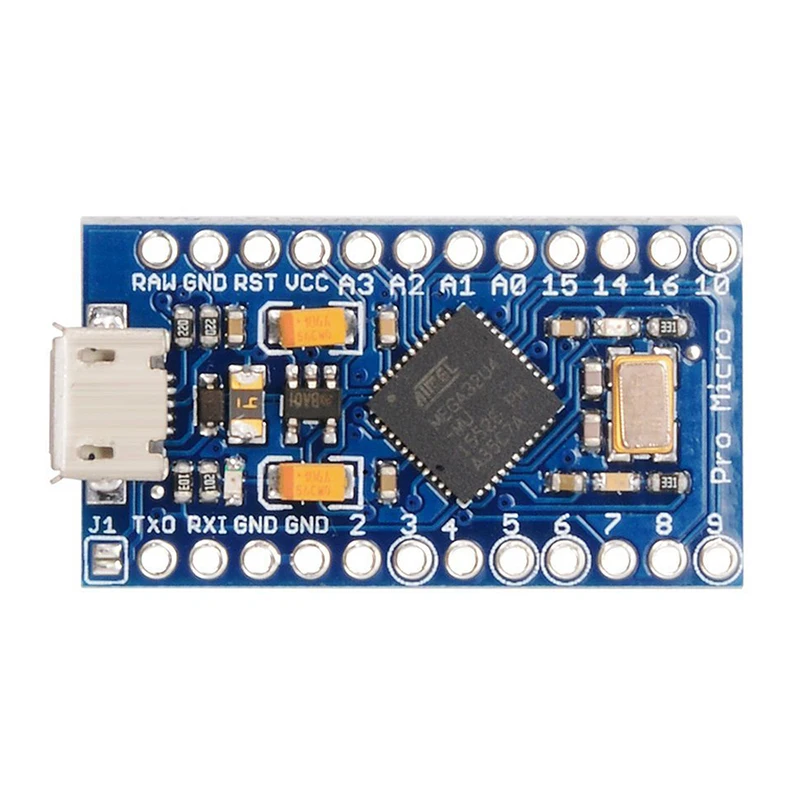

Мини видеокамера регистратор с креплением к ATMEGA32U4 5V / 16 МГц модуль 2 Row штыревые
343,78 руб.

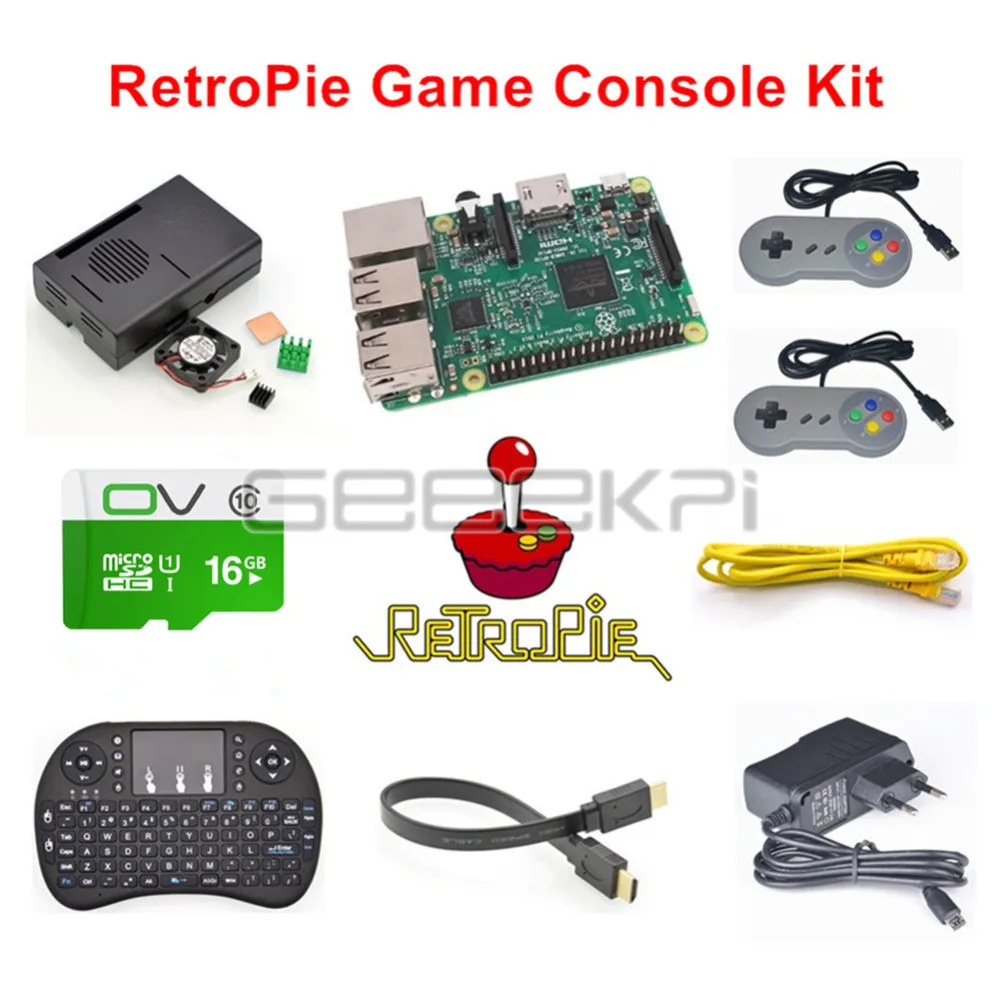

GeeekPi Raspberry Pi 3 Model B 16 Гб ретропай игровой консоли комплект с 2 шт USB SNES геймпады
6 398,58 руб.

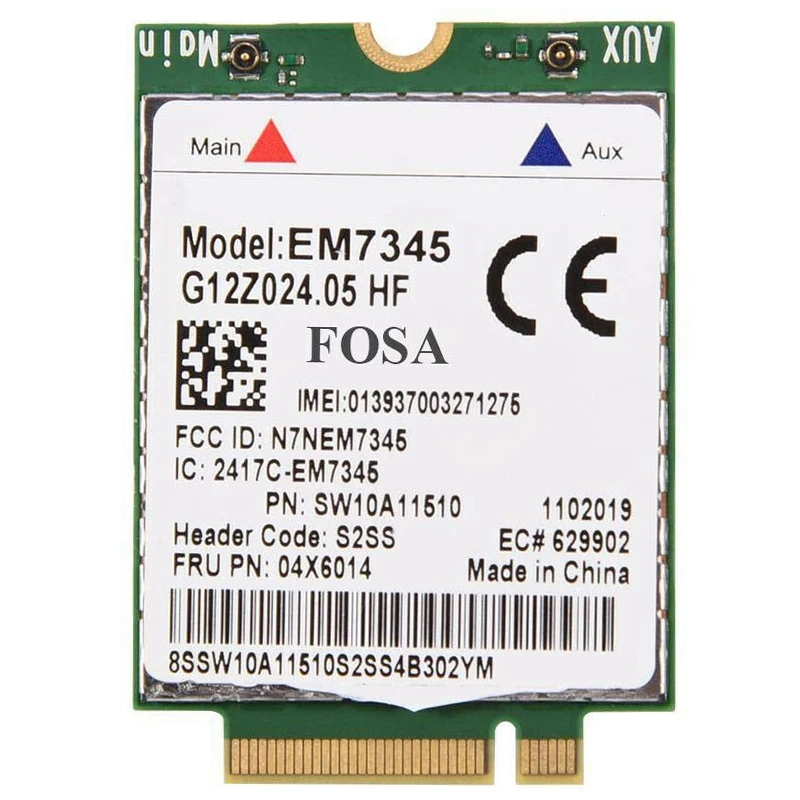

Беспроводная сетевая карта для ноутбука Lenovo EM7345 LTE 4G модуль FRU: 04X6014 T450 X250 X240 T440 L440
859,44 руб.

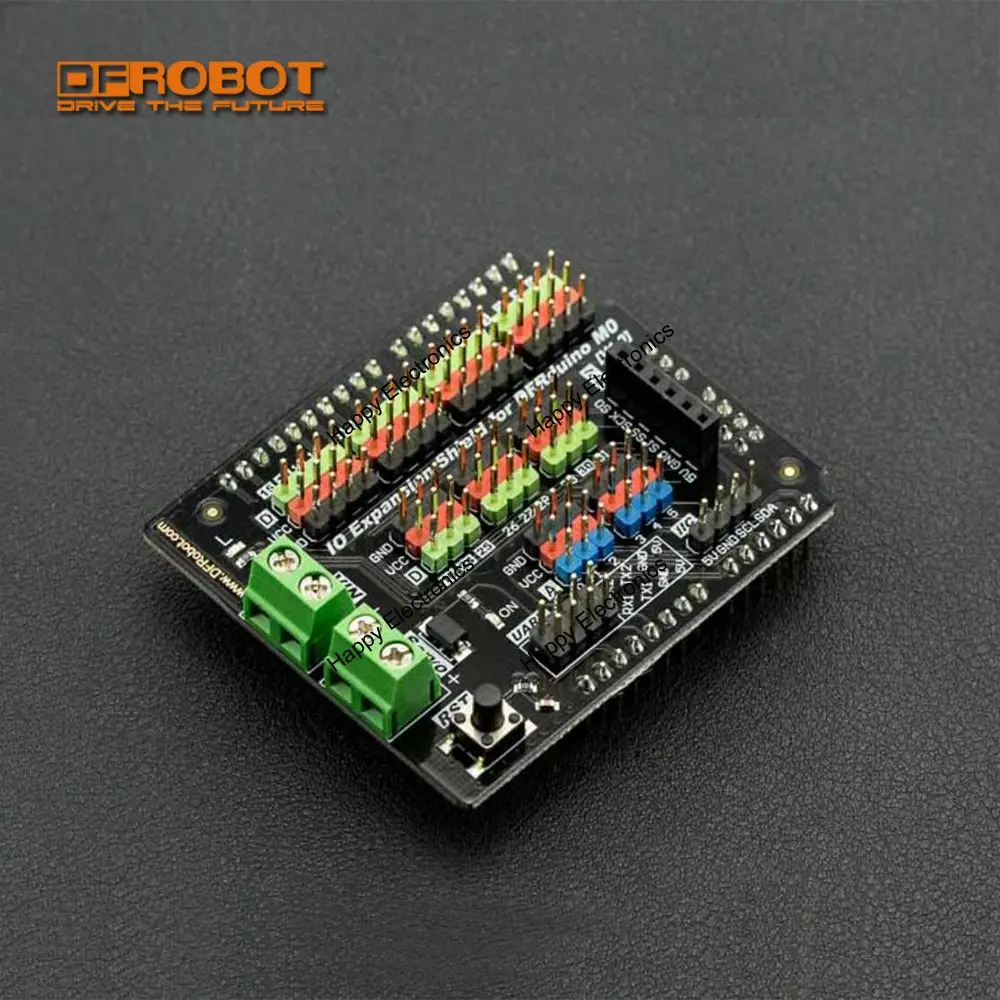

DFRobot гравитационный IO расширительный щит для DFRduino M0 Поддержка внешнего питания +
1 038,03 руб.

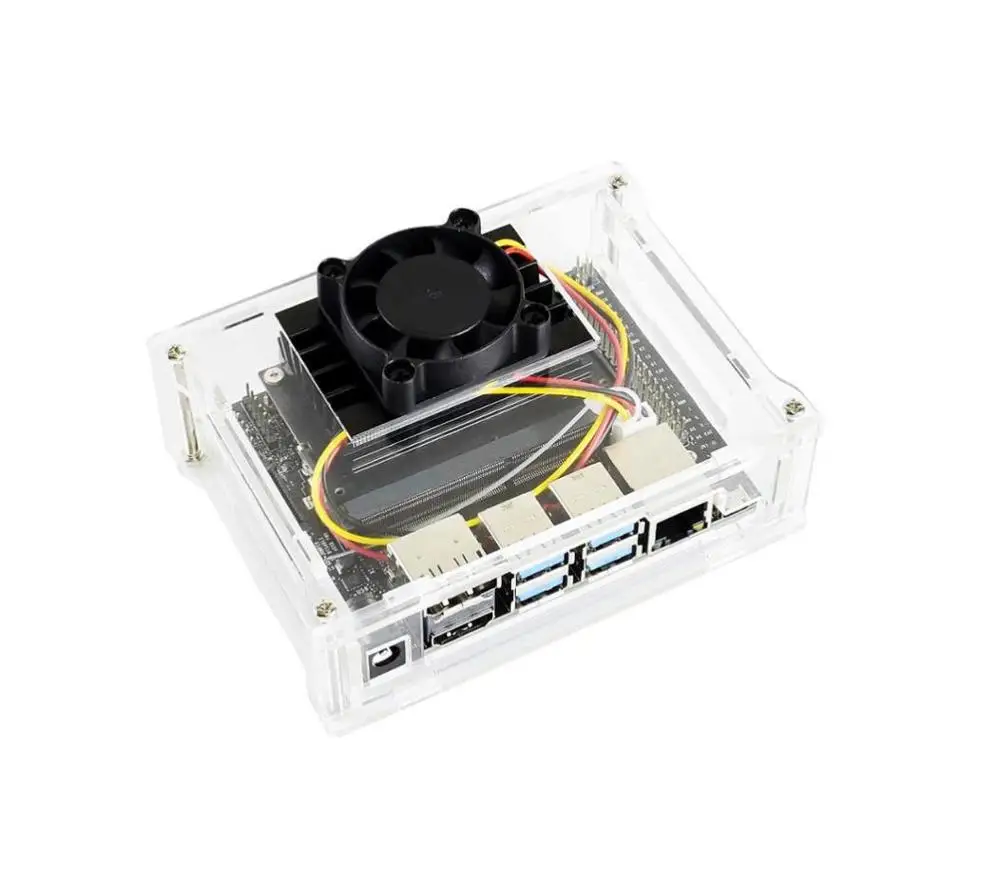

AiSpark прозрачный акриловый корпус с выделенным охлаждающим вентилятором для NVIDIA
1 239,68 руб.
Waveshare Development Kit Store
Магазина Waveshare Development Kit Store работает с 23.11.2012. его рейтинг составлет 97.03 баллов из 100. В избранное добавили 4826 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1719 наименований товаров, успешно доставлено 4803 заказов. 874 покупателей оставили отзывы о продавце.
Характеристики
Waveshare EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата + 19 модулей аксессуаров = семейпосылка
История изменения цены
*Текущая стоимость 10 119,12 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-21-2026 | 12851.39 руб. | 13108.20 руб. | 12979.5 руб. |
| Jan-21-2026 | 10423.44 руб. | 10631.99 руб. | 10527 руб. |
| Dec-21-2025 | 12649.50 руб. | 12902.49 руб. | 12775.5 руб. |
| Nov-21-2025 | 12548.22 руб. | 12799.91 руб. | 12673.5 руб. |
| Oct-21-2025 | 10018.54 руб. | 10218.59 руб. | 10118 руб. |
| Sep-21-2025 | 12345.66 руб. | 12592.28 руб. | 12468.5 руб. |
| Aug-21-2025 | 12244.43 руб. | 12489.40 руб. | 12366.5 руб. |
| Jul-21-2025 | 12143.82 руб. | 12386.82 руб. | 12264.5 руб. |
Описание товара
Плата разработки FPGA предназначена для серии ALTERA Cyclone II, имеет встроенную EP2C5 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.
Обзор
OpenEP2C5-C Это Плата развития FPGA, которая состоит из материнской платы DVK601 И основная плата FPGA CoreEP2C5.
OpenEP2C5-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone II series FPGA. OpenEP2C5-C позволяет легко и быстро начать дизайн с процессором Nios II.
Что на материнском доске
- FPGA CPLD разъем основной платы: Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
- Интерфейс 8I/Os_1, Для подключения комплектующих досок/модулей
- Интерфейс 8I/Os_2, Для подключения комплектующих досок/модулей
- Интерфейс 8I/Os_3, Для подключения комплектующих досок/модулей
- Интерфейс 8I/Os_4, Для подключения комплектующих досок/модулей
- Интерфейс 16I/Os_1, Для подключения комплектующих досок/модулей
- Интерфейс 16I/Os_2, Для подключения комплектующих досок/модулей
- Интерфейс 32I/Os_1, Для подключения комплектующих досок/модулей
- Интерфейс 32I/Os_2, Для подключения комплектующих досок/модулей
Все интерфейсы ввода/вывода выше:
- Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
- Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
- FPGA для расширения разъемов
- Контакты FPGA доступны на разъемах расширения
- Для подключения платы аксессуаров SDRAM
- ЖК-дисплей интерфейс, Для подключения LCD22, LCD12864, LCD1602
- Однопроводный интерфейс: Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
- Зуммер
- Джойстик: Пять положений
- Потенциометр: Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
- Зуммер джемпер
- Джойстик джемпер
- Одно-провода соединительные
Для джемперов 16-18:
- Короткая перемычка для подключения к I/Os, используемая в коде примера
- Откройте перемычку для подключения к другим пользовательским контактам через перемычки
DVK601 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате.
Что на CoreEP2C5
- EP2C5T144C8N: Устройство ALTERA Cyclone II FPGA с функциями:
- Рабочая частота: 50 МГц
- Операционной Напряжение: 1,15 в ~ 3,465 в
- Посылка: QFP144
- Ввода/вывода: 79
- LEs: 4,6 K
- Оперативная память: 120kb
- PLLs: 2
- Отладки/программирования: Поддержка jtag
- AMS1117-3.3, 3,3 V регулятор напряжения
- AMS1117-1.2, 1,2 V регулятор напряжения
- EPCS16, Встроенная последовательная флэш-память, для хранения кода
- Мощность индикатор
- Светодиоды
- Кнопка сброса
- Nconfig кнопки: Для повторной настройки чипа FPGA, эквивалент перезарядки питания
- Мощность переключатель
- 50 м активный кристаллический осциллятор
- 5V DC jack
- JTAG интерфейс: Для отладки/программирования
- FPGA булавки расширитель, VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
- Светодиодный Джемперы, Короткие перемычки, чтобы управлять светодиодами
Фото

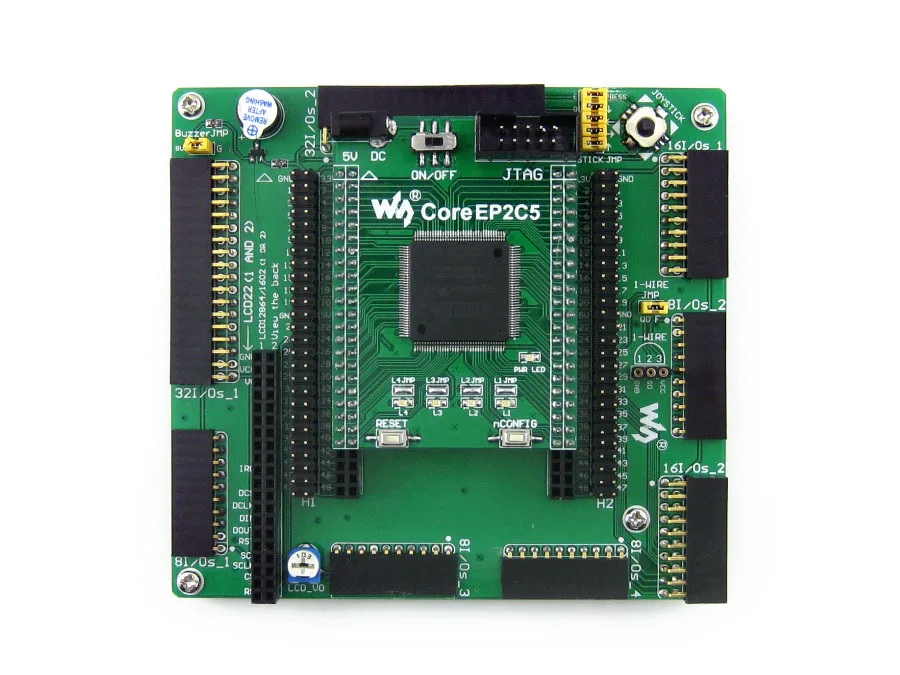

OpenEP2C5-C макетная плата
OpenEP2C5-C макетная плата
OpenEP2C5-C панель для разработки
Материнская плата печатная плата для DVK601

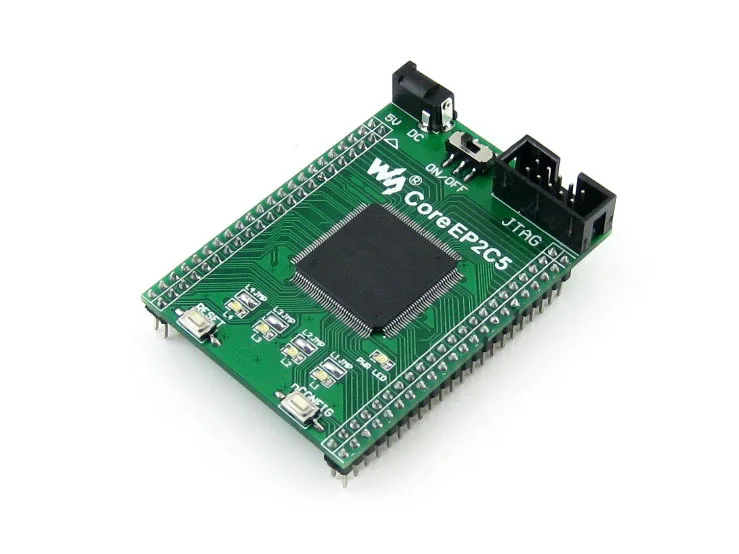

FPGA основной плате CoreEP2C5
FPGA основной плате CoreEP2C5
Подключение к различные периферийные устройства
Подключение к 3,2 дюймов сенсорный экран ЖК-дисплей

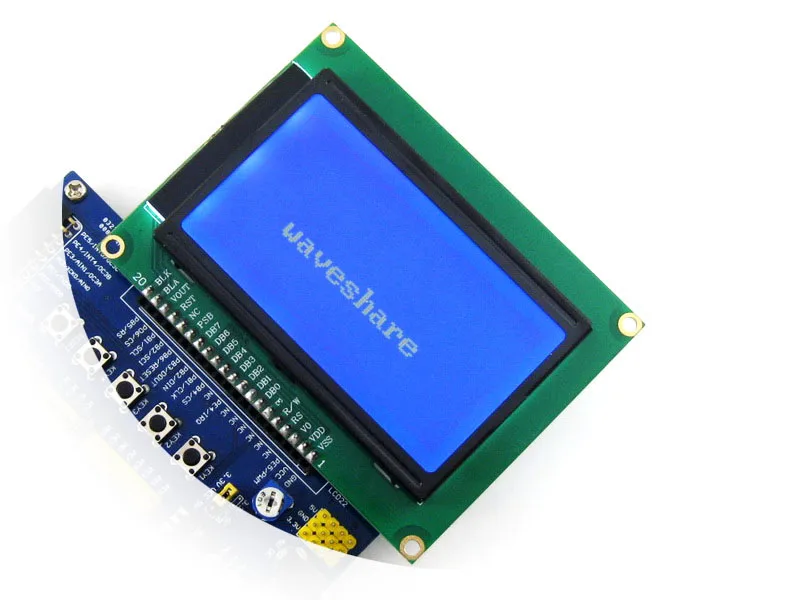

Подключение к LCD12864
Подключение к LCD1602

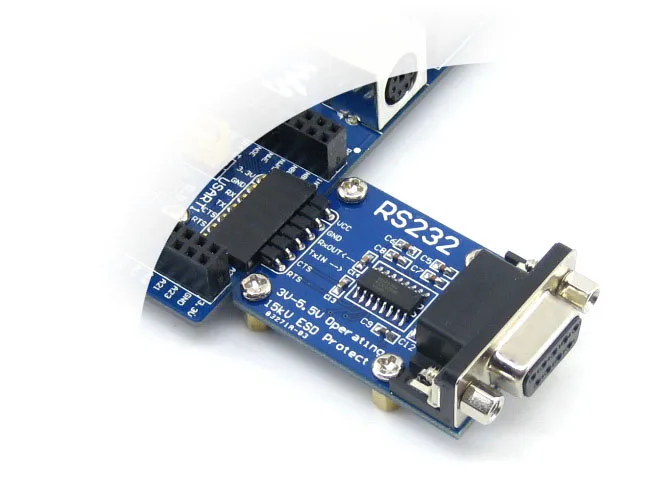

Подключение к RS232 доска
Подключение к RS485 доска
Подключение к USB UART Board
Подключение к 8 SEG светодиодный плате
Подключение к 8 кнопкам

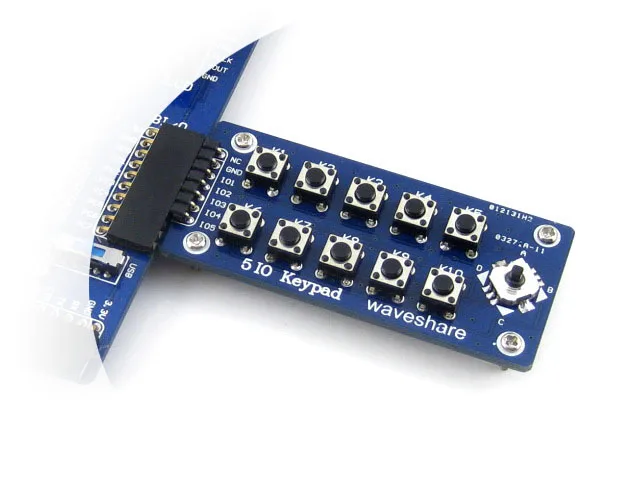

Подключение к 5 клавиатуре IO
Подключение к 4x4 клавиатуре
Подключение к плата EEPROM
Несколько периферийных устройств, подключенных к одному интерфейсу
Подключение к DataFlash доска
Подключение к сети Ethernet
Подключение к USB плате CY7C68013A
Подключение к NRF24L01 RF плате
Подключение к плате для хранения Micro SD
Подключение к плате VGA PS2
Подключение к SDRAM доска
Подключение к SDRAM доска
Подключение к любой вспомогательной плате, которая вам нужна
Примечание: OpenEP2C5-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.
Примеры
OpenEP2C5-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.
| Периферийное устройство | Описание продукта: | Интерфейс | Verilog | VHDL | NIOS II C |
|---|---|---|---|---|---|
| S29GL128P | NorFLASH | 32I/Os | Y | ||
| AT24CXX | EEPROM | I2C | √ | √ | √ |
| FM24CXX | Фрам | I2C | √ | √ | √ |
| AT45DBXX | DATAFLASH | SPI | √ | ||
| SD карта | Флэш-память | SPI | √ | ||
| H57V1262GTR | SDRAM (синхронное динамическое ОЗУ) | Параллельный | √ | ||
| PCF8563 | РТК | I2C | √ | ||
| DS18B20 | Температура датчик | 1-проводной | √ | √ | √ |
| SP3232 | Последовательной связи | UART | √ | √ | √ |
| SP3485 | Последовательной связи | UART | √ | √ | √ |
| PL2303 | USB UART | UART | √ | √ | √ |
| FT245 | Usb-fifo | Параллельный | √ | ||
| CY7C68013A | USB устройство | Ввода/вывода | √ | ||
| ENC28J60 | Ethernet controller | SPI | √ | ||
| Зуммер | Звуковое устройство | 1I/O (ШИМ) | √ | √ | √ |
| PS/2 клавиатуры | Вход устройства | PS/2 | √ | √ | |
| Одной кнопки | Вход устройства | ---- | √ | √ | √ |
| 4x4 клавиатуры | Вход устройства | 8I/Os | √ | √ | √ |
| Джойстик | Вход устройства | 5I/Os | √ | √ | √ |
| Светодиодный | Дисплей устройства | ---- | √ | √ | √ |
| 8 SEG светодиодный | Дисплей устройства | 13I/Os | √ | √ | √ |
| Монитор с видеографической матрицей | Дисплей устройства | VGA | √ | √ | |
| Персонаж ЖК-дисплей | Дисплей устройства | 11I/Os | √ | √ | |
| Графический ЖК-дисплей | Дисплей устройства | 11I/Os | √ | ||
| 3,2 дюймовый Мульти-Цвет ЖК-дисплей + сенсорный экран | Устройство отображения + устройство ввода | 32I/Os | √ |
Отладки/программирования Интерфейс
Плата разработки OpenEP2C5-C FPGA интегрирует интерфейс JTAG для программирования/отладки.
JTAG названия и описание сигнала
| Pin-код | Название сигнала | Описание продукта: |
|---|---|---|
| 1 | TCK | Часы сигнала |
| 2 | GND | Заземления сигнала |
| 3 | TDO | Данных от устройства |
| 4 | VCC (многоцел) | Цель источника питания |
| 5 | TMS | Джтаг государственного управления машиной |
| 6 | NC | Без подключения |
| 7 | NC | Без подключения |
| 8 | NC | Без подключения |
| 9 | TDI | Данные устройства |
| 10 | GND | Заземления сигнала |
Джтаг заголовок
Развития ресурсы
Руководство пользователя CD включает следующие ресурсы разработки:
- Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
- Демонстрационный код (Verilog, VHDL и NIOS II C)
- Схема (PDF)
- FPGA разработка документов (спецификации и т. Д.)
Посылка содержит
В "Стандартный посылка" И "Комплектующие для досок посылка" Ниже представлены в комплекте.
Стандартный посылка
- OpenEP2C5-C макетная плата x 1
- 4-контактный провод х 2
- 2-контактный провод x 2
- Кабель питания USB x 1
- Руководство пользователя CD x 1
2
3
4
5
Аксессуар Панели посылка
- 3,2 дюймов 320x240 сенсорный ЖК-дисплей (A) x 1
- 3,2 дюймов ЖК-дисплей адаптер (B)-1 шт.
- Плата VGA PS2 x 1
- PL2303 USB UART Board (mini) x 1
- NorFlash Board (B) x 1
- SDRAM доска (B) x 1
- Плата для хранения Micro SD x 1
- AT45DBXX DataFlash Board x 1
- FM24CLXX Фрам доска x 1
- CY7C68013A USB плата (мини) x 1
- ENC28J60 плата Ethernet x 1
- PCF8563 RTC плата x 1
- DS18B20 x 1
- LCD12864 (3,3 V Синий Подсветка)-1 шт.
- LCD1602 (3,3 V Синий Подсветка)-1 шт.
- FT245 USB плата FIFO (mini) x 1
- 8 SEG светодиодный доска х 1
- 8 кнопок x 1
- 4x4 клавиатуры x 1
- Usb-разъем типа A для мини-кабеля типа B x 1
