Описание товара

Waveshare CoreEP3C5 = EP3C5 ALTERA Cyclone III чип EP3C5E144C8N FPGA Оценка развития основная плата с полным IOWaveshare CoreEP3C5 = EP3C5 ALTERA Cyclone III чип EP3C5E144C8N FPGA Оценка развития основная плата с полным IOWaveshare CoreEP3C5 = EP3C5 ALTERA Cyclone III чип EP3C5E144C8N FPGA Оценка развития основная плата с полным IOWaveshare CoreEP3C5 = EP3C5 ALTERA Cyclone III чип EP3C5E144C8N FPGA Оценка развития основная плата с полным IOWaveshare CoreEP3C5 = EP3C5 ALTERA Cyclone III чип EP3C5E144C8N FPGA Оценка развития основная плата с полным IOWaveshare CoreEP3C5 = EP3C5 ALTERA Cyclone III чип EP3C5E144C8N FPGA Оценка развития основная плата с полным IO

FPGA основная плата, имеет чип ALTERA Cyclone III EP3C5E144C8N на борту

Обзор

CoreEP3C5-это основная плата FPGA, которая оснащена встроенным устройством EP3C5E144C8N, поддерживает дальнейшее расширение.

  • Бортовое последовательное устройство конфигурации EPCS16SI8N
  • Интегрированная Базовая схема FPGA, такая как часы
  • Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода
  • Все порты ввода/вывода доступны на контактных заголовках
  • Бортовой JTAG отладка/программирование интерфейс
  • 2,54 мм шаговый шаг

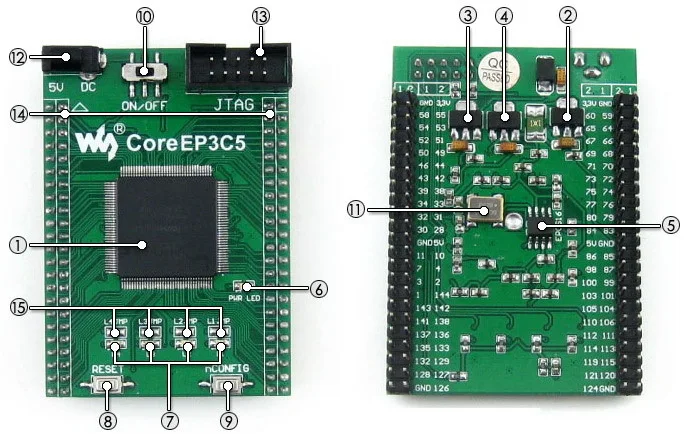

Что на борту

  1. EP3C5E144C8N:Устройство ALTERA Cyclone III FPGA с функциями:
    • Рабочая частота:50 МГц
    • Рабочее напряжение:1,15 в ~ 3,465 в
    • Упаковка:QFP144
    • I/Os:82
    • LEs:5 K
    • RAM:414 КБ
    • PLLs: 2
    • Отладка/программирование:поддержка jtag
  2. AMS1117-3.3,3,3 В регулятор напряжения
  3. AMS1117-2.5,Регулятор напряжения 2,5 В
  4. AMS1117-1.2,Регулятор напряжения 1,2 В
  5. EPCS16,Встроенная последовательная флэш-память, для хранения кода
  6. Индикатор питания
  7. Светодиоды
  8. Кнопка сброса
  9. Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
  10. Выключатель питания
  11. 50 м активный кристаллический осциллятор
  12. 5 V DC jack
  13. Интерфейс JTAG:Для отладки/программирования
  14. Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
  15. Светодиодные Джемперы,Короткие перемычки, чтобы управлять светодиодами

Фотографии

Примечание:
CoreEP3C5 предоставляет интерфейс отладки JTAG, но не интегрирует любую функцию отладки, требуется отладчик.
Материнская плата и программист/отладчик на фотографиях не включены в цену.

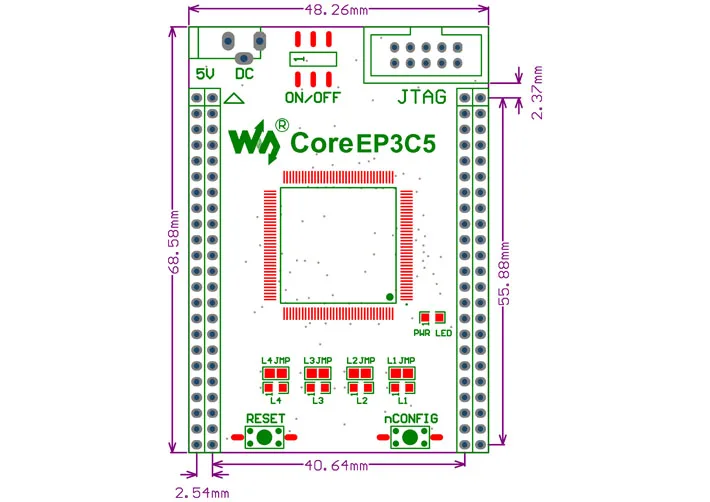

Размеры

Интерфейс JTAG

На рисунке ниже показана надпись JTAG

Рис. 1.Надпись JTAG

Ресурсы для развития

CoreEP3C5 FPGA core board поставляется с пользовательским руководством CD, включая ресурсы разработки, перечисленные ниже:

  • Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
  • Демонстрационный код (Verilog, VHDL, NIOS II C)
  • Схема (PDF)
  • FPGA разработка документов

В комплект входит

  1. Основная плата CoreEP3C5 x 1
  2. Кабель питания USB x 1
  3. Руководство пользователя CD x 1
1. 2. 3.
