3 оси набор контроллеров CNC 50V шаговый привод и двигатель 425oz in 350W 36V источник

3 оси ЧПУ Комплект контроллера 50V шаговый привод и двигатель

425oz-in & 350 Вт 36В тормозной блок питания и коммутационная плата

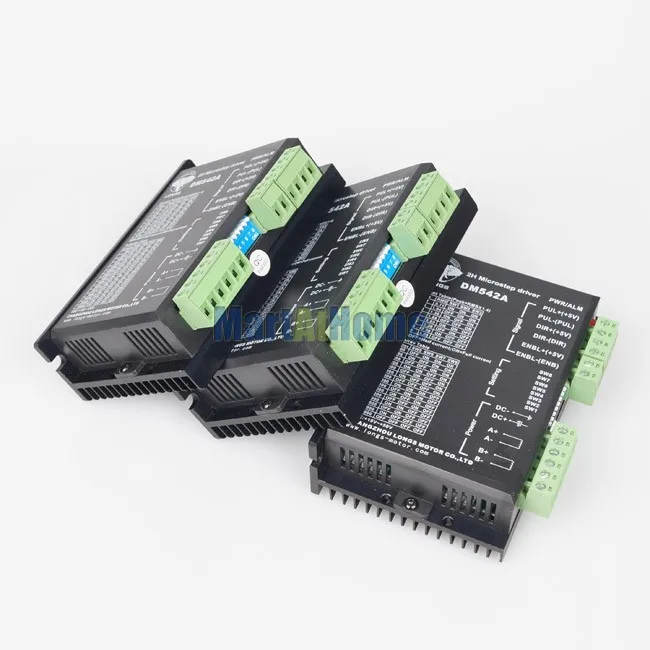

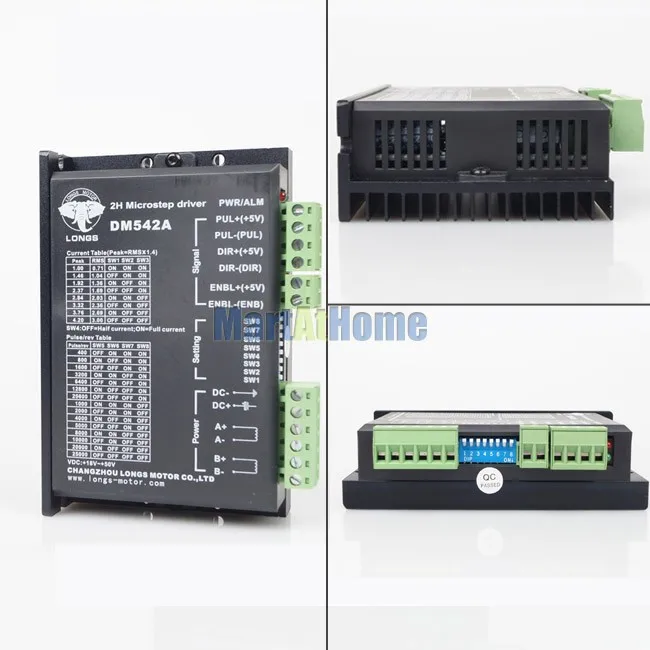

Драйвер шагового двигателя:

DM542A является типом двухфазного гибридного шагового двигателя, напряжение привода которого от 18 В постоянного тока до 50 В постоянного тока. Он предназначен для использования с 2-фазовый гибридный шаговый двигатель всех видов с 42 мм-86 мм наружный диаметр и менее 4.0A фазный ток. Эта цепь, которую он принимает, smiliar к цепи сервопривода управления, который позволяет мотору работать плавно почти без шума и вибрации. Крутящий момент при работе DM542A на высокой скорости также значительно выше, чем у других двухфазных водителей, более того, точность позиционирования также выше. Он широко используется в средних и больших измерительных устройствах, таких как изогнутый станок, станок с ЧПУ и компьютерная вышивальная машина, упаковочные машины и так далее.

Особенности:

-Высокая производительность, низкая цена

-Средний ток управления, 2-фазный синусоидальной нагрузочная способность по току

-Напряжение питания от 18VDC до 50VDC

-Оптоизолированный сигнал ввода/вывода

-Защита от перенапряжения, фазового короткого замыкания

-5 каналов деления и автоматическое уменьшение холостого хода

-8 каналов настройки выходного тока фазы

-Автономный терминал ввода команд

-Крутящий момент двигателя снижается со скоростью, но не относится к шагу/обороту

-Высокая скорость запуска

-Высокий крутящий момент при высокой скорости

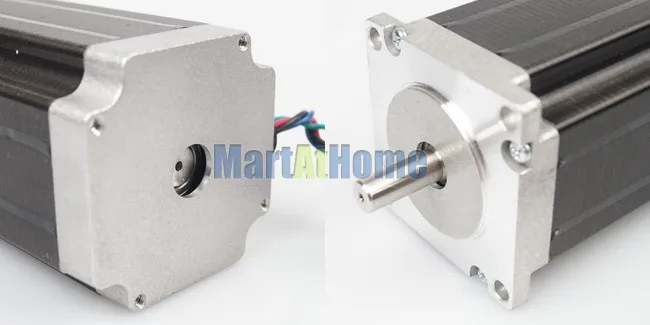

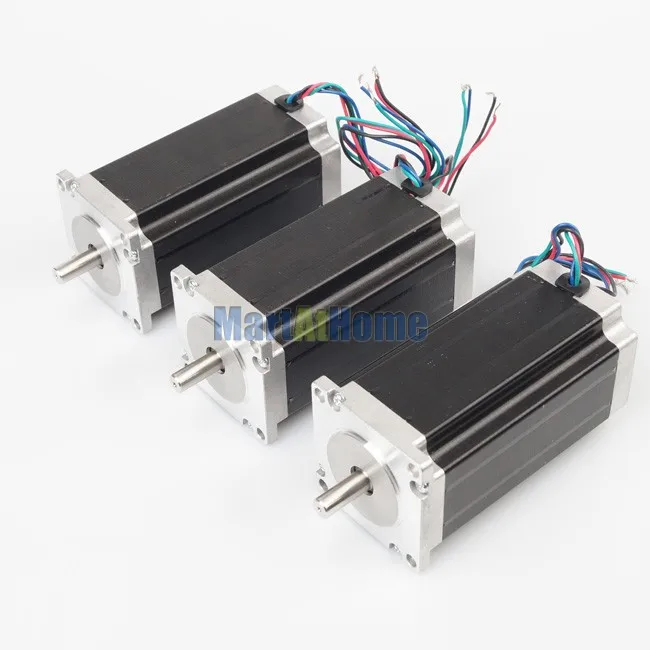

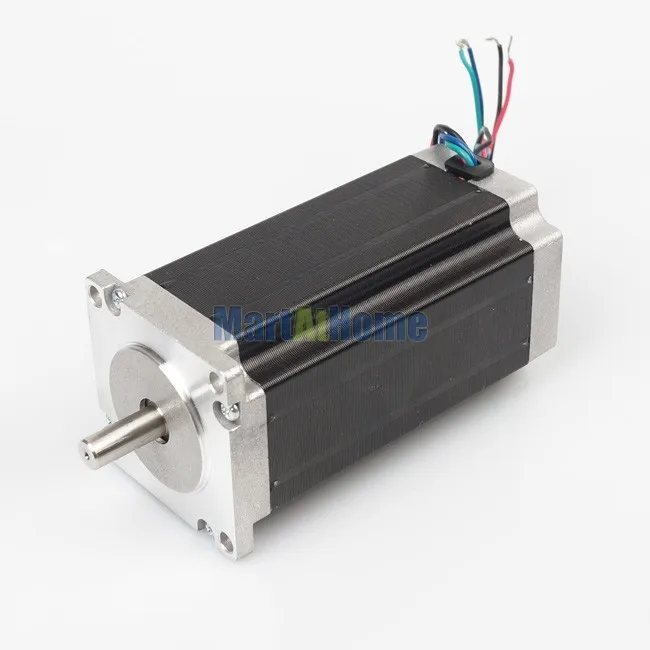

Шаговый двигатель 23HS9430:

Точность шага: ± 5%

Повышение температуры: 80 ° CMax.

Диапазон температуры окружающей среды: -20 °C ~ + 50 °C

Сопротивление изоляции: 100 м? Min.50V постоянного тока

Диэлектрическая прочность: 500 В переменного тока 1 минуту

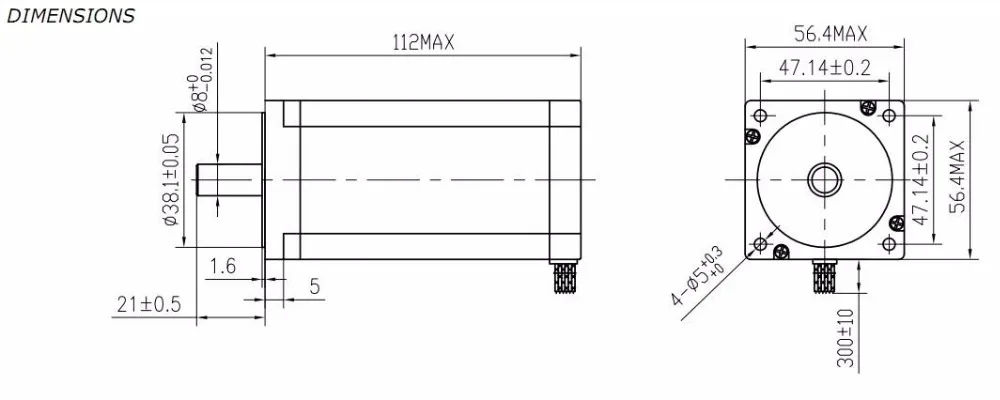

Diamention и проводка:

Источник питания:

Мощность: 350 Вт

Выходное напряжение/ток: 36 В постоянного тока

Ток на выходе: 9.7A

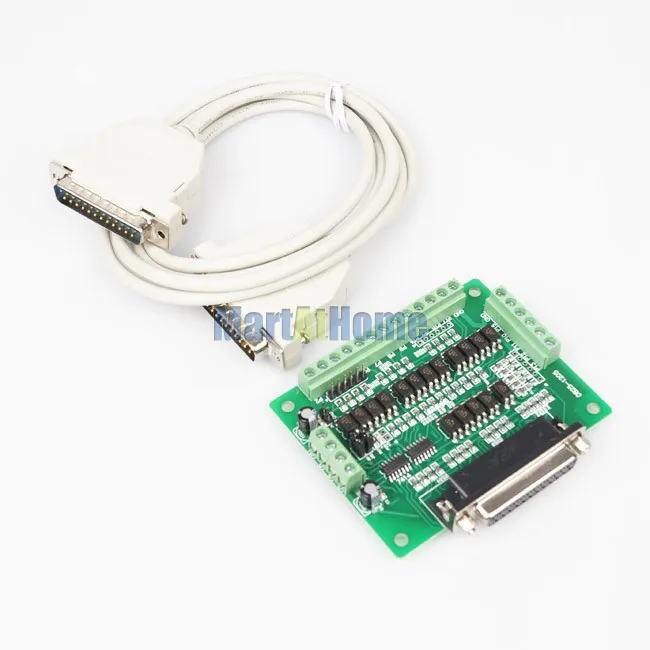

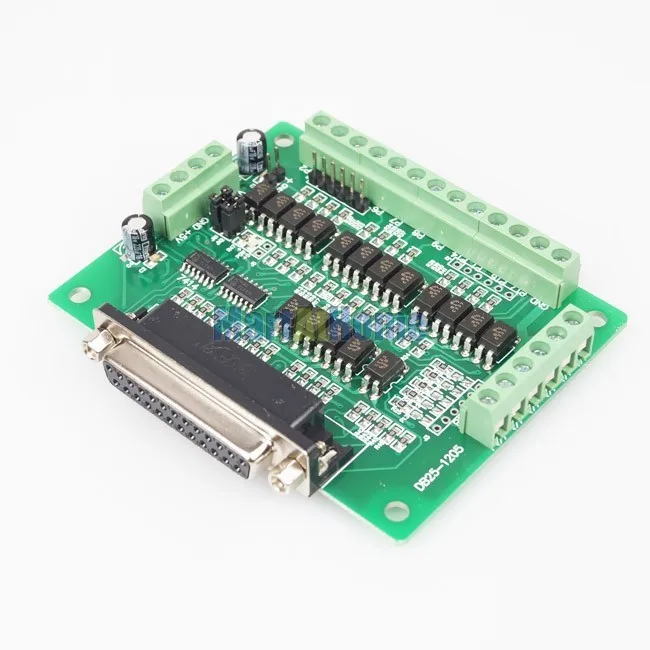

Коммутационной платы:

-Встроенный разъем db25.

-Выход DB25: P1,P2,P3,P4,P5,P6,P7,P8,P9,P14,P16,P17.

-Входной контакт DB25: P10,P11,P12,P13,P15.

-DB25 GND Pin: P18-P25.

-Источник питания: + 5 В постоянного тока.

-Встроенный оптический соединитель класса C.

-Высокое качество с технологией поверхностного монтажа.

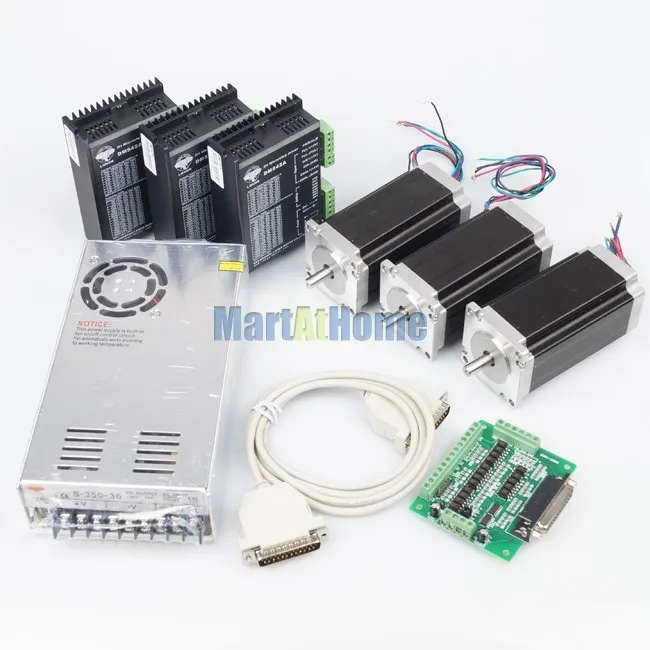

Упаковка включает в себя:

3 x Nema 23 шаговый двигатель с 425 унций. В

3 x Драйвер шагового двигателя DM542A (замена M542)

1 x источник питания 350 Ватт (36VDC/9.7A)

1 x коммутационная плата

1 х DB25 параллельный кабель
