Бесплатная доставка CNC одноосный двухфазный TB6600 гибридный шаговый двигатель

---

Обзор: Это высокопроизводительный микрошаговый драйвер, основанный на новейшем оригинале TOSHIBAВысокая эффективность TB6600HG IC. TB6600HG принимает однокристальный PWM биполярный синусоидальный измельчитель для обеспечения низкой вибрации и высокой эффективности. Более того, новый дизайн с технологией BiCD0.13 (50 в) на чипсете также обеспечивает максимальный выходной ток 5.0A и выходное напряжение 50 В. Следовательно, До тех пор, пока Диапазон тока шагового двигателя находится в пределах 0,2-5 ампер, все 2 фазы или 4 фазы Nema17, Nema23, шаговые двигатели Nema24 и Nema34 прекрасно работают с этим шаговым драйвером нового типа TB6600HG.









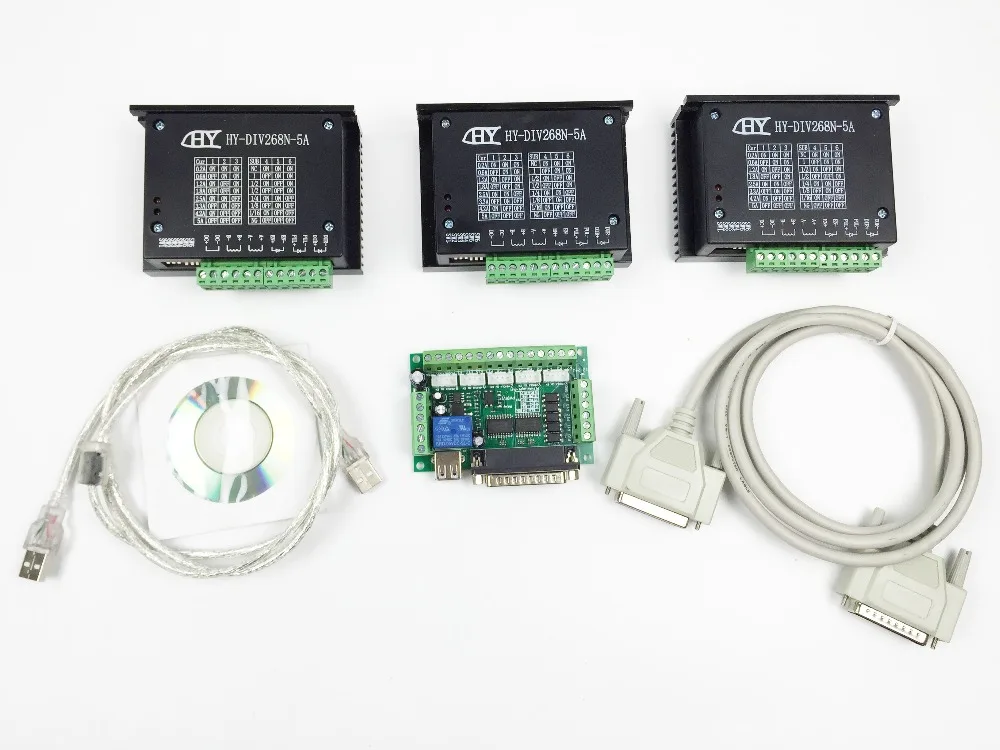

Двухфазный гибридный шаговый двигатель HY-DIV268N-5A Используйте источник питания постоянного тока 12 ~ 48 В. Подходит для вождения двухфазного гибридного шагового двигателя, динамическое напряжение которого составляет 12-48 В, ток составляет менее 5А и наружный диаметр 35-86 мм.В этом приводе используется управление циклом тока, Пульсация крутящего момента двигателя очень маленькая, низкоскоростная работа очень гладкая, практически без вибрации и шума. Высокоскоростной Крутящий момент намного выше, чем у других двухфазных приводов, высокая точность позиционирования. Он широко используется для гравировального станка, станков с ЧПУ, упаковочного оборудования и других требований высокого разрешения на устройстве.



Особенности: 1) Среднее Управление током, двухфазный синусоидальный выходной ток привода; 2) Источник питания постоянного тока 12 ~ 48 В, внутренняя интеграция регулятора 12 В и 5 В; 3) оптически изолированный вход/выход сигнала; 4) защита от перенапряжения, низкого напряжения, перегрузки по току и белого короткого замыкания; 5) 4 сегментации файлов и автоматические возможности полупотоковой передачи до 16 сегментов; 6) настройки фазы вывода файла; 7) Высокая скорость запуска; 8) высокоскоростной Крутящий момент;



Электрические параметры: - Входное напряжение постоянного тока 12 ~ 48 В вход; - Входной ток от 1 до 5 ампер, выберите привод шагового двигателя; - Выходной ток 0.2A ~ 5A; - Рабочая температура-от 10 до 45 градусов Цельсия; Температура хранения-от 40 до 70 градусов Цельсия; - Влажность не конденсируется, не падает; - Газ запрещает горючий газ и проводящую пыль - Вес: 200 г



Интерфейс управления сигналом Схема подключения на рис. 1

1. Определение сигналов управления

PUL +: шаг импульсного сигнала является входной стороной или положительным импульсным сигналом ввода положительного терминала PUL-: отрицательный вход отрицательного входного импульсного сигнала или положительного импульсного сигнала DIR +: входной сигнал направления шага к положительному терминалу или вход отрицательного импульсного сигнала к положительному терминалу DIR-: Шаг направления сигнала вход отрицательной стороны или обратный Шаг импульсный сигнал входной отрицательный терминал EN +: автономный может сбросить входную сторону сигнала EN-: автономный может сбросить входной сигнал отрицательного терминала   Автономный включенный сигнал активен, сбой привода сброса для запрещения любого импульса, выход привода Компонент питания выключен, двигатель удерживает крутящий момент.   Контрольные сигнальные соединения Сигнал управления ПК может быть высоким, также может быть низким. При высокой активности контрольный сигнал Отрицательная сторона вместе как сигнал к активному низкому, положительная сторона всех сигналов управления вместе как общий сигнал. Например, схема выходного интерфейса открытого коллектора и PNP выглядит следующим образом:





Рис. 2. Схема входного интерфейса (соединение с общим катодом)

Примечание:

- VCC 5 V, R короткий; - Значение VCC 12 В, R 1 K, более 1/8 Вт Резистор; - VCC значение 24 В, R 2 K, более 1/8 Вт резистор; - R должен быть подключен к выходным клеммам контроллера.

• 1 x двухфазный гибридный шаговый двигатель TB6600 с ЧПУ
• Руководство на английском языке (Пожалуйста, свяжитесь с нами и дайте нам знать ваш адрес электронной почты, мы отправим его вам по электронной почте.)
