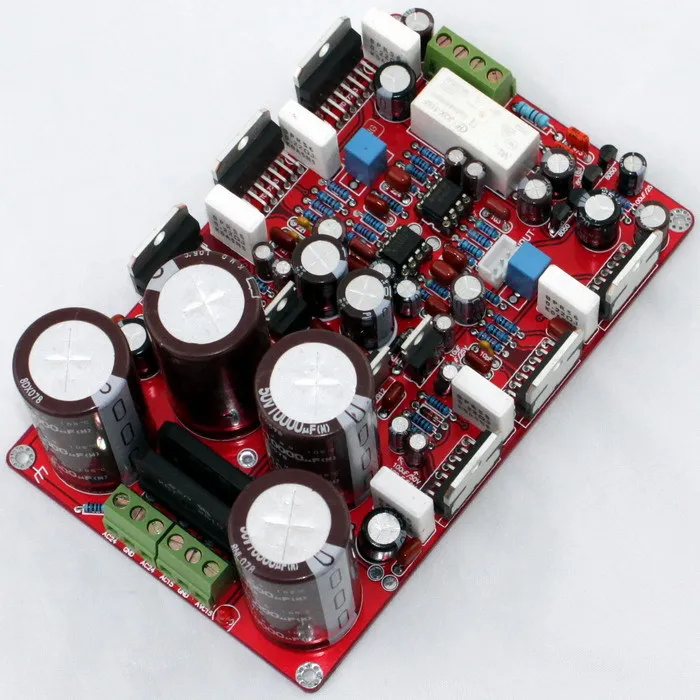

Плата с использованием оригинальной параллельной двухканальной платы усилителя
3 422,48 руб.
Новое поступление

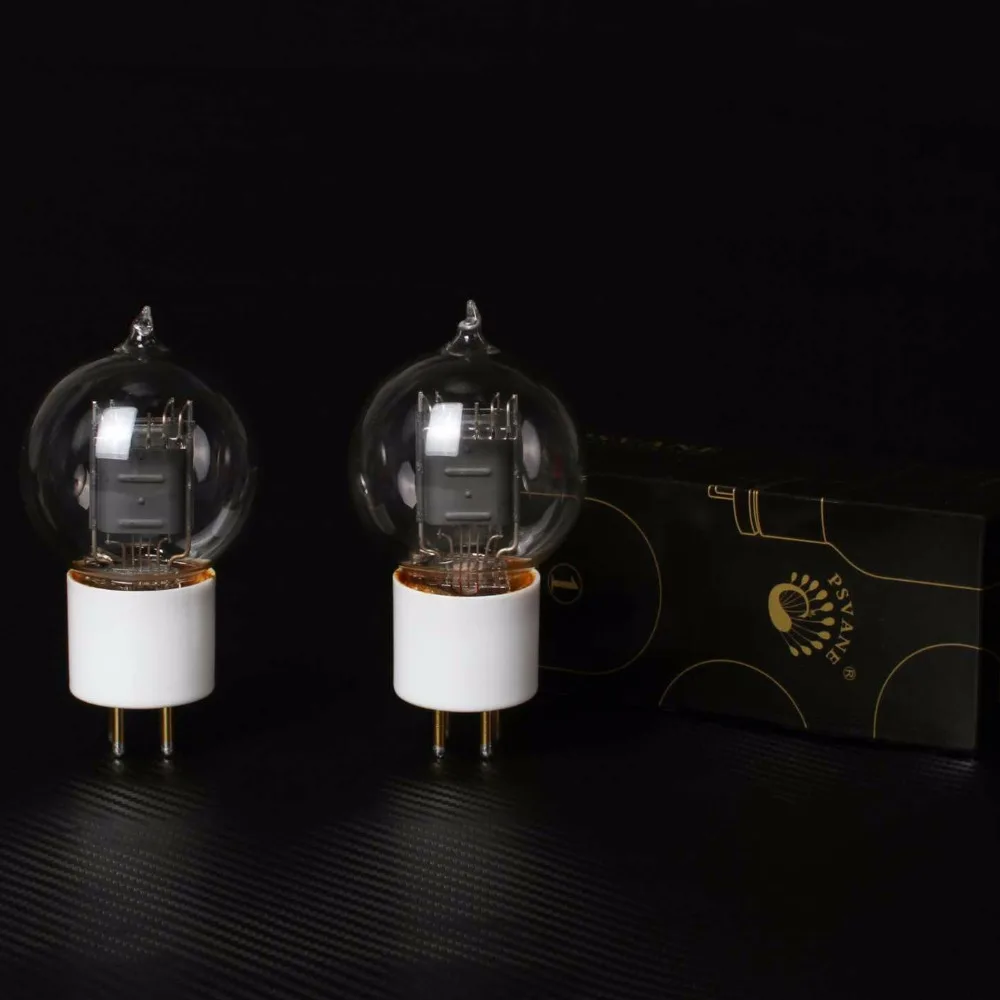

Вакуумная трубка PSVANE HiFi 101D электронная для винтажного Hi Fi усилитель звуковой
10 464,60 руб.

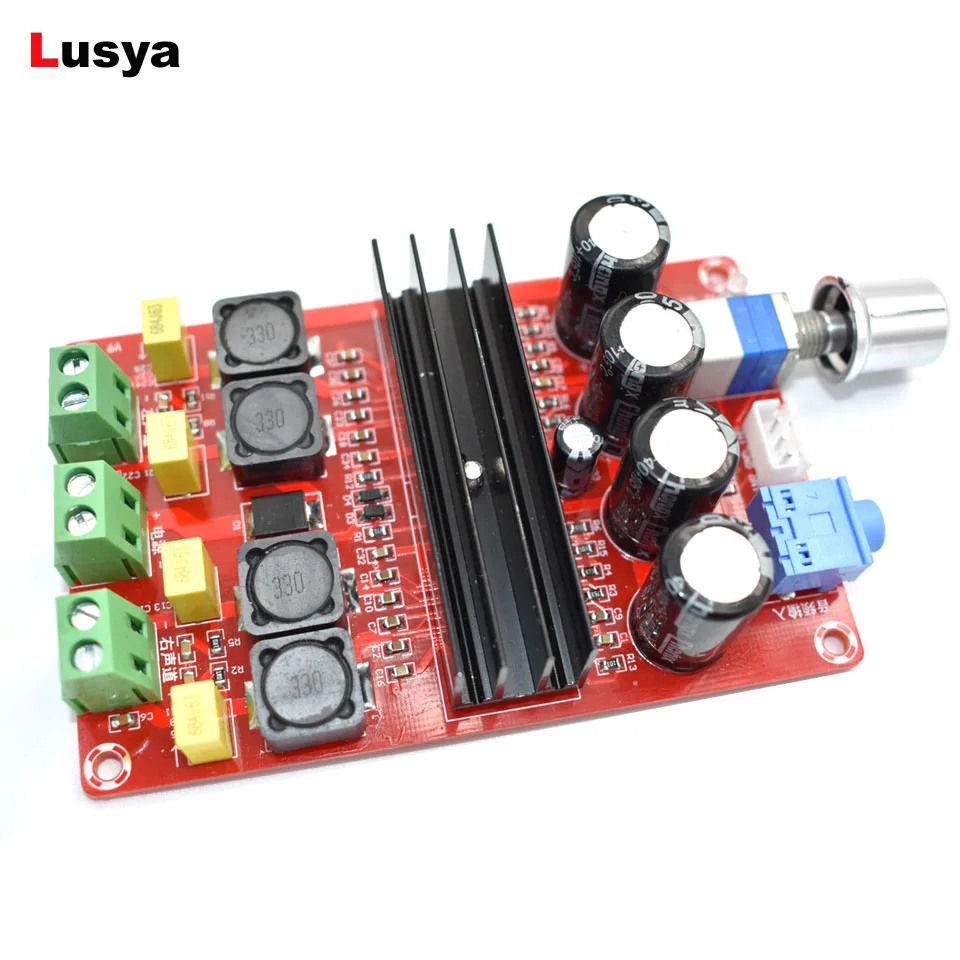

Цифровой аудио усилитель мощности XH M190 TDA3116D2 100 Вт + 2 0 стерео Hi Fi класса D DC 12 В 24
611,29 руб.
1 шт PSVANE вакуумная трубка 274B Замена 2AR4 5Y3GT 5Z3PAT WE274 электронная винтажная HIFI
6 194,70 руб.

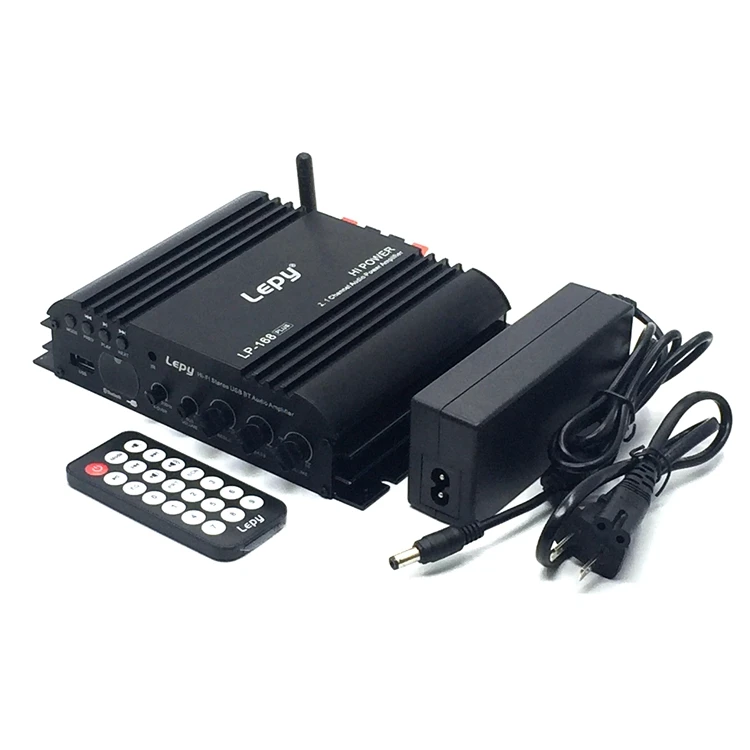

Цифровой усилитель мощности 2 1 каналов Bluetooth карта USB компьютерный выход
4 966,00 руб.
Усилитель DAC PGA2310 с пультом дистанционного управления 4 в 1 выбор сигнала без
5 578,06 руб.

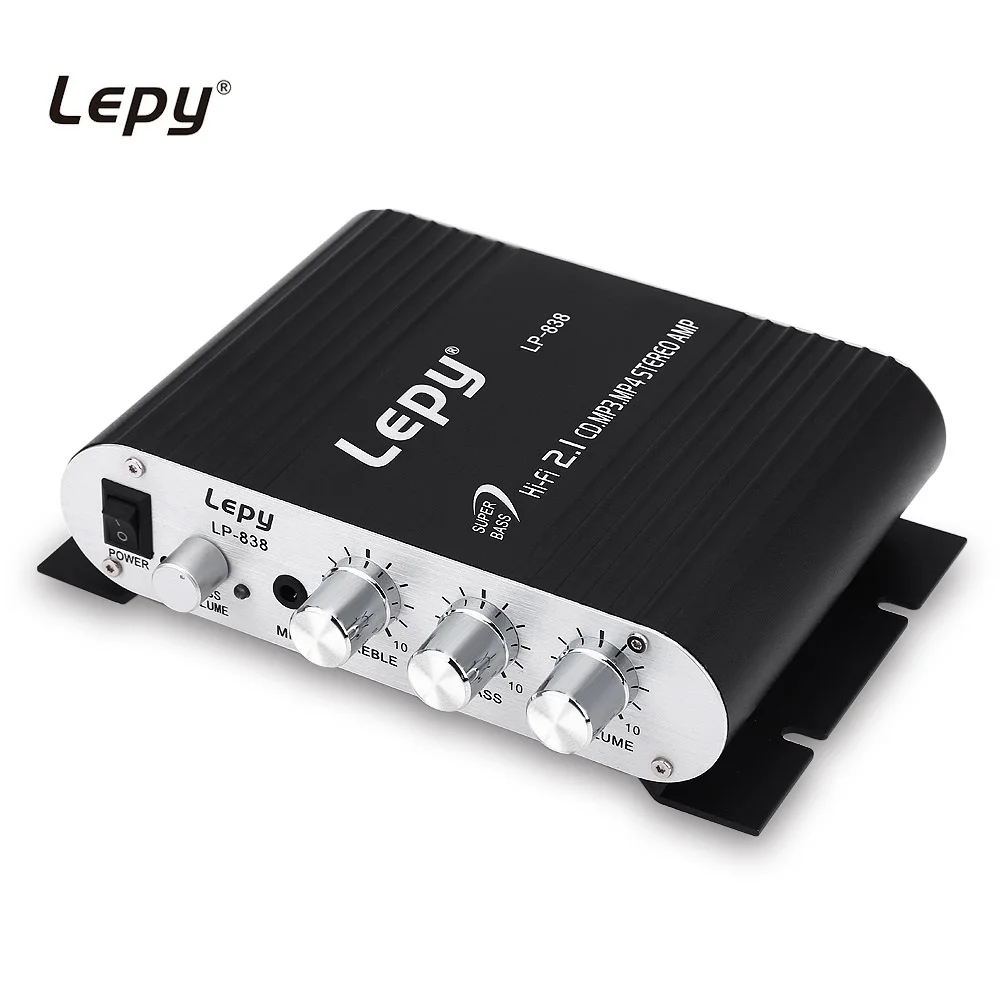

Lepy LP 838 Мощность усилитель Hi Fi 2 1 MP3 радио аудио стерео Amplificador бас Динамик плеер для
1 078,17 руб.

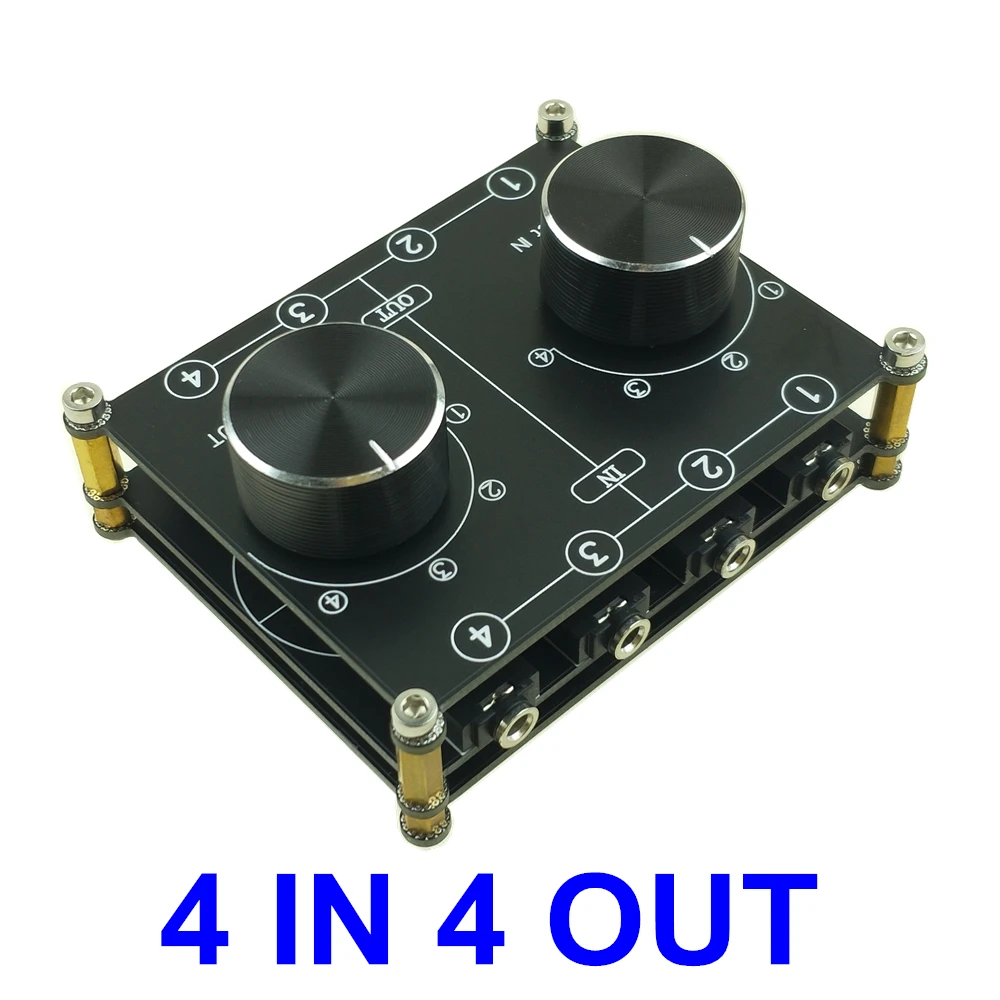

4 в Выход 3 5 мм AUX 1/8 "аудиокабель переключатель стерео аудио сигнал
1 986,71 руб.
Характеристики
HIFI 5 1 усилитель доска с A1 предусилителя TDA7293 сабвуфер use6 регулировать громкость
История изменения цены
*Текущая стоимость 10 544,83 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-19-2026 | 12547.3 руб. | 13174.71 руб. | 12860.5 руб. |
| Feb-19-2026 | 12442.33 руб. | 13064.0 руб. | 12753 руб. |
| Jan-19-2026 | 10439.20 руб. | 10961.7 руб. | 10700 руб. |
| Dec-19-2025 | 12231.55 руб. | 12843.95 руб. | 12537 руб. |
| Nov-19-2025 | 10649.29 руб. | 11181.34 руб. | 10915 руб. |
| Oct-19-2025 | 12020.41 руб. | 12621.37 руб. | 12320.5 руб. |
| Sep-19-2025 | 11915.62 руб. | 12511.51 руб. | 12213 руб. |
| Aug-19-2025 | 11809.83 руб. | 12399.50 руб. | 12104 руб. |
| Jul-19-2025 | 11704.97 руб. | 12289.5 руб. | 11996.5 руб. |
Описание товара
5,1 усилителя TDA7293 + A1 предусилителя
Защита динамик с точность
Прецизионный источник питания для оп-усилителя
Технические параметры:Выход Мощность: 80 Вт * 5 + 160 Вт (мощность без искажений), пиковая мощность до100 Вт * 5 + 200 Вт,8 Ом нагрузки.Динамик сопротивление:5 каналов могут быть 4-8 Ом; НЧ-динамики 4-8 Ом.Напряжение питания: 18-28 В двойной тороидальный трансформатор 400 Вт-600 Вт усилитель доска на левые и правые к A1 двойной 15 В 20 Вт трансформатор предусилитель доска. Рекомендуем двойное напряжение 28 В, потому что TDA7293 в его сфера применения, тем выше давление может сыграть сделать хороший эффект. Введение : PCB размеры: Д * Ш * В = 300*136*1,6 мм 1Это 5,1 усилитель состоит из трех частей: 5.1RCA маленькая тарелка + A1 + после предварительного усилителя, 5-музыкальный канал факс A1 Ссылка цепи предусилителя цепи, простой и голоса унаследовал настройки магазин запущен ранее 5,1 преимущества звук четкий и очистки пластинок, 5,1 1 выход на сабвуфер частоты между 50-150 Гц, и регулируемой частотой. Функция преобразования фаз сабвуфера, в основном для соответствия фазе динамика (как правило, будет функция преобразования фаз сабвуфера высокого класса, основные детали, пожалуйста, проверьте онлайн) по умолчанию 0, это положительный, если ваша фаза рога отрицательная, плата обратная фаза переключатель вверх (180) Выходная плата сабвуфера, которая настраивает реверс, соответствующие динамики.Предварительно микшерный пульт, имитация музыка линии факса схемы предусилителя A1, A1 как имитация магазин с pre-5.1 микшерный пульт, эффект очень хороший, простой и хороший звук, левый два операторских усилителя отвечает за фильтрацию усиления баса; правый третий кусок отвечает за количество операторского усилителя в доме; Четвертый набор из пяти частей отвечает за операционный усилитель (Объемный), отвечает за переднюю правую сторону двух частей .. 2 Шесть 10000 мкФ/В 50 в Nippon новые импортные японские конденсаторы + квадратный выпрямительный мост для обеспечения адекватного питания, рекомендуется использовать кольцо коровы силовой трансформатор должен быть большим, желательно 500 Вт или более, 5,1 с отличными результатами! Маленькие электролитические конденсаторы имеют черное издание, там NOVER и LELON другие известные емкости. Другой способ двойного В входного напряжения 15 В, не непосредственно от основного источника питания, это не повлияет на уровень эффекта, при использовании в выпрямительном мосте 2A, и 2200 мкФ конденсатор ELNA сделать с фильтрации, чтобы обеспечить стабильные поставки чистой. 3 Выбор нового японского импортного динамика защиты В 12 В O mron реле G2R-2, серебряные контакты, стабильная работа очень хорошая, Особенности: задержка загрузки (около 3 секунд); отключение мигание (не выключается ни одного ударного звука); выход усилителя DC midpoint detection protection: аномальный выход усилителя DC (Положительный и отрицательный выход постоянного тока может быть защитным) Реле немедленно отключено. 4 5,1 A1 предусилитель аудио для первого этапа Соединительный конденсатор 1 мкФ выберите Шесть немецкий импорт Weimaraner конденсаторы, Малый качество сигнала для каждого канала, чтобы обеспечить чистый и четкий; усилитель второй ступени A1 для предступенчатого соединительного конденсатора 5 мкФ 3,3 и 10 мкФ MKP тон Соединительный конденсатор в сочетании энтузиастов Naiting обеспечить идеальный сигнал, И остальные Philips CBB конденсаторы. 5Мощность op amp через 337 и 317 с учетом двух предыдущих К 5 к регулируемый резистор обеспечивает точность выходного напряжения + 15 В в and-15V, меньше и более точное напряжение пульсации, играть хороший эффект! 6 Семь новых импортированных TDA7293 чип изготовлен из двух параллельных сабвуферных усилителей мощности, эффект состоит в том, чтобы заставить другие пять каналов каждый канал a TDA7293 ответственный. 7 шесть потенциометров функциональная роль слева направо: басовые частоты, басовый объем, средний объем, объемный объем, передний объем, общий объем, Они шаг: (40,5 мм) 30 мм, 30 мм, 30 мм, 30 мм, 70 мм.
Изображения продукта:

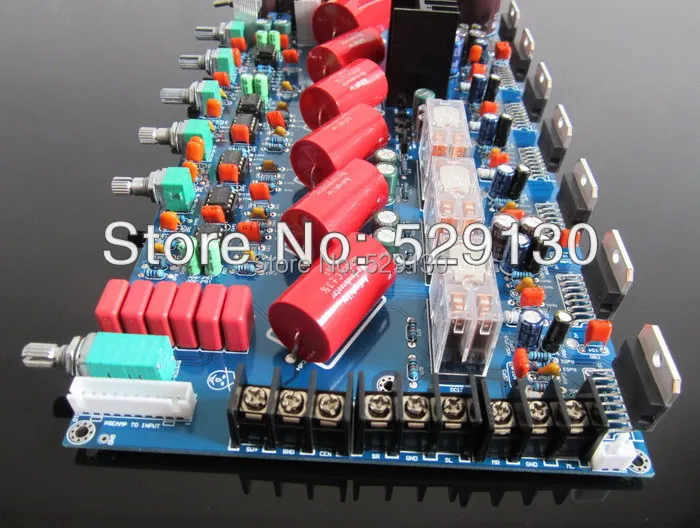

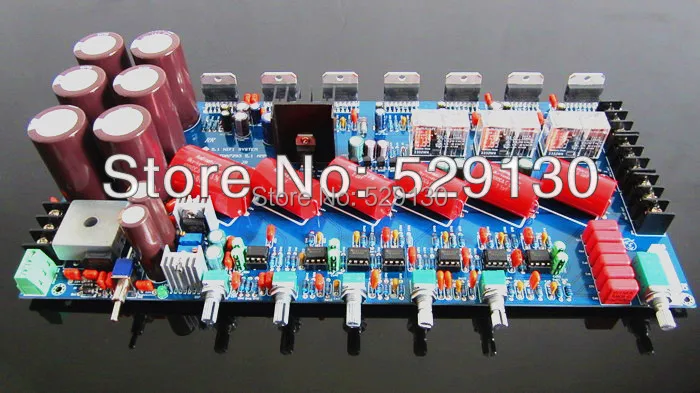

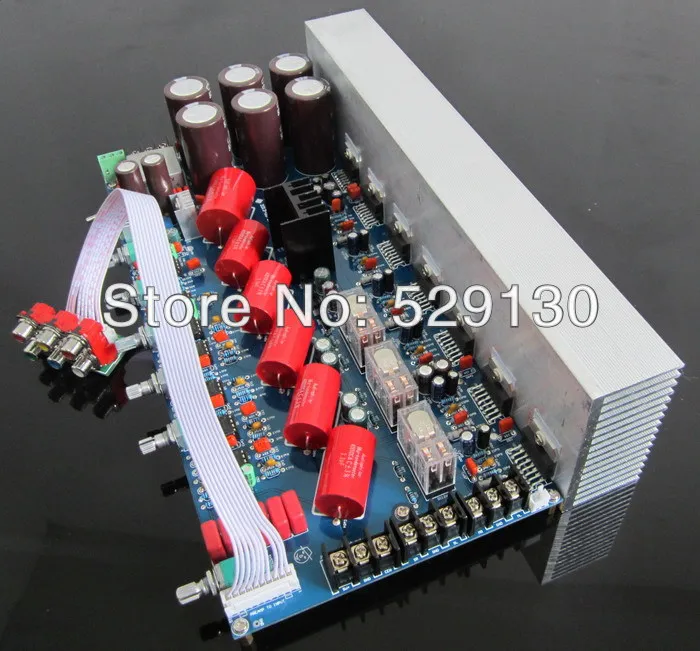

Общий эффект 1

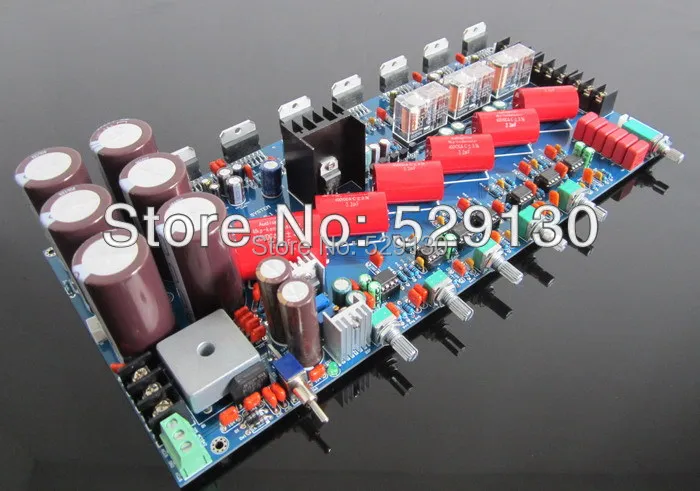

Общий эффект 2
Черный 3Pin являетсяВходные клеммы переменного тока: переменный ток GND AC выберите двойное напряжение переменного тока 18-30 В.
Зеленый 3Pin-это Входные клеммы переменного тока:AC15 GND AC15 (15 В-18 В)
Белый 10Pin 2,54 мм является входными клеммами: Аудио входное соединение Черный 9Pin 8,255 мм teRminal-выходной терминал:SW +GNDCEN SRGNDSL MRGNDMLНепосредственно к динамик

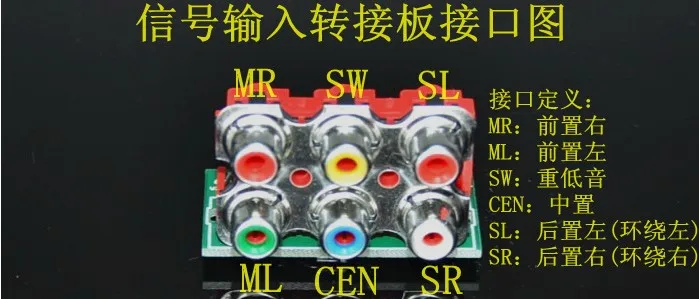

RCA вход схема подключения
Используйте плоский квадратный выпрямитель 50A1000V 2A1000V и выпрямитель,Lm337 317 Регулируемый для обеспечения точной напряжения ОУ
Старший Пособия по немецкому языку импорт Емкость связи
Три DC12V о MRON реле
По умолчанию ОУ чип NE5532, пользователи могут заменить другой Оу,Наш магазин там OPA2604AP продать, друзья могут купить вместе с корзина.
TDA7293 IC центр отверстия расстояние 35 мм
Теплоотвод и 7293 изолированный корпус
Схема подключения и общий эффект
Пожалуйста, помните, что ссылка не включает теплоотвод и трансформатор

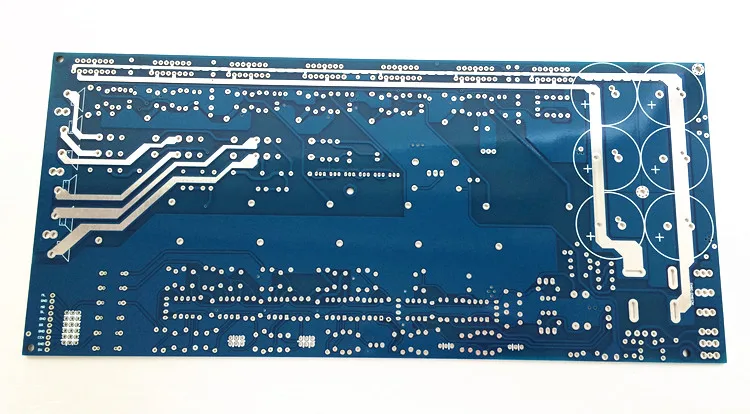

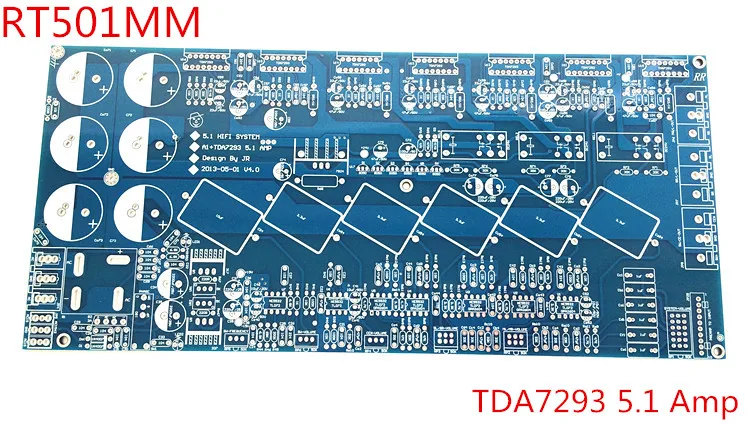

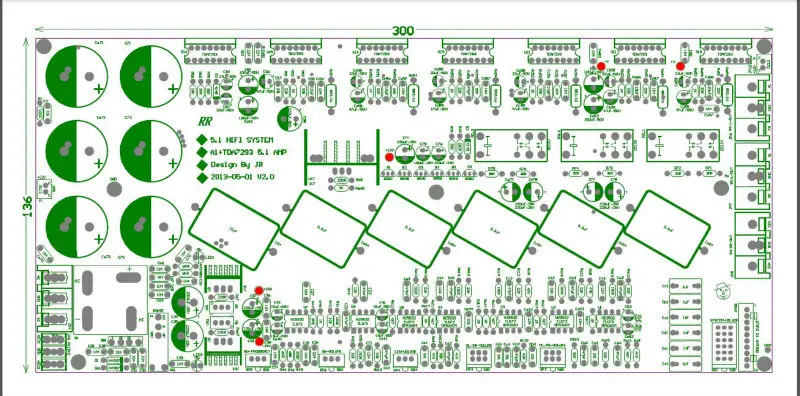

Печатной платы
TОн установит изображение для справки

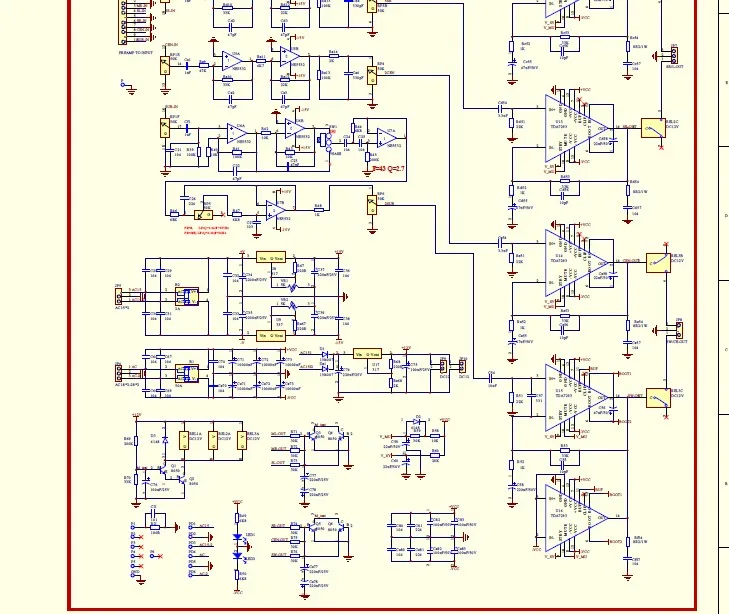

Схемотехника для справкиДрузья не могут ясно видеть, после покупки,Мы можем оставить для нас почтовый ящик, чтобы мы могли отправить вам документы.
