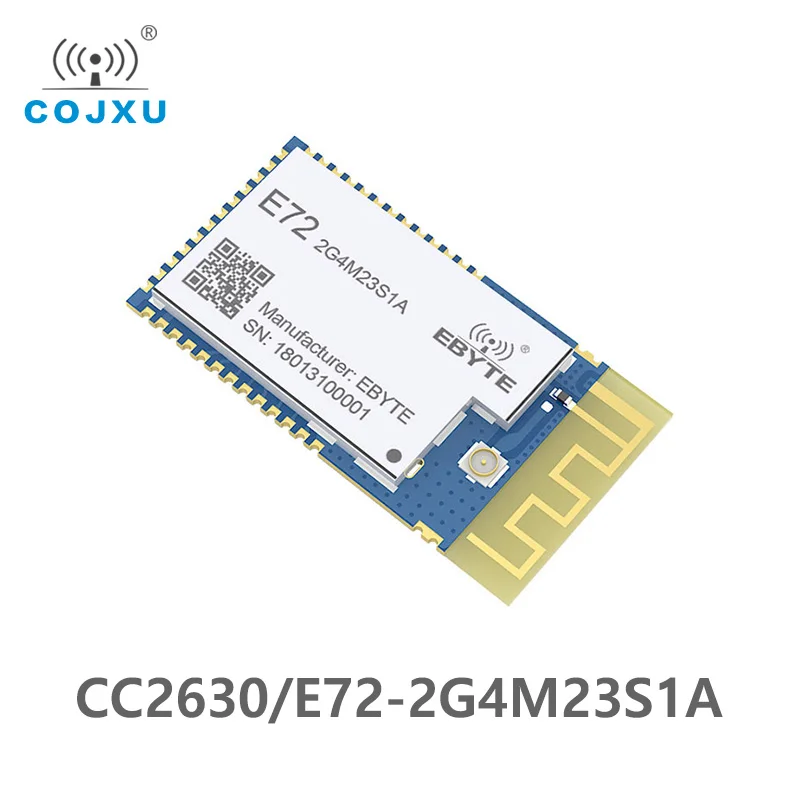

Модуль Zigbee cdebyte 2 4 ГГц 23dBm SMD приемопередатчик 4g приемник передатчика IPX PCB антенна
505,06 руб.

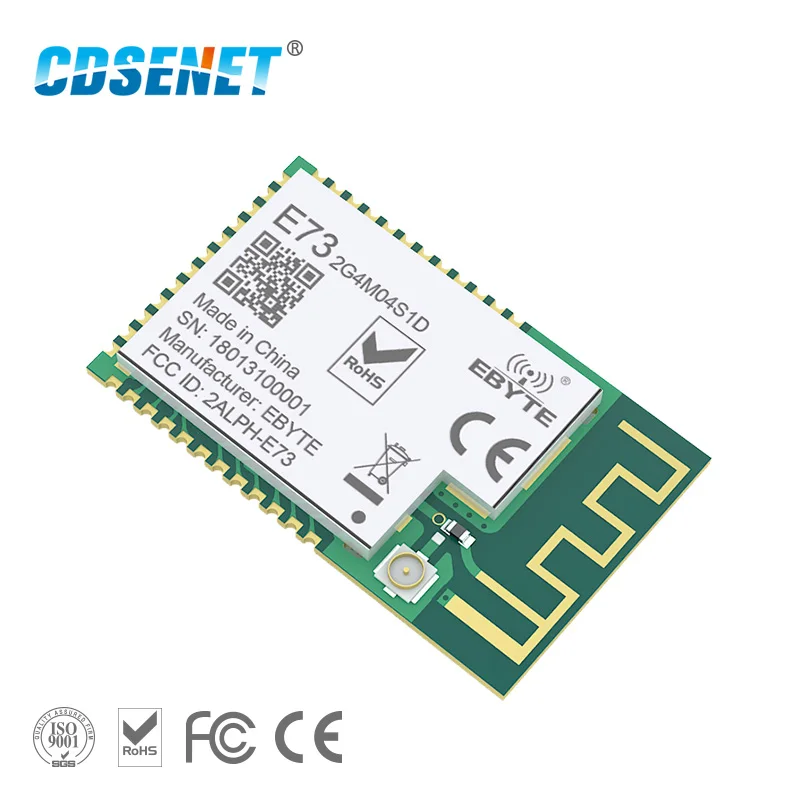

NRF51822 Ble 4 2 беспроводной модуль PCB антенна IPX интерфейс CDSENET 4DBM Bluetooth передатчик
250,25 руб.

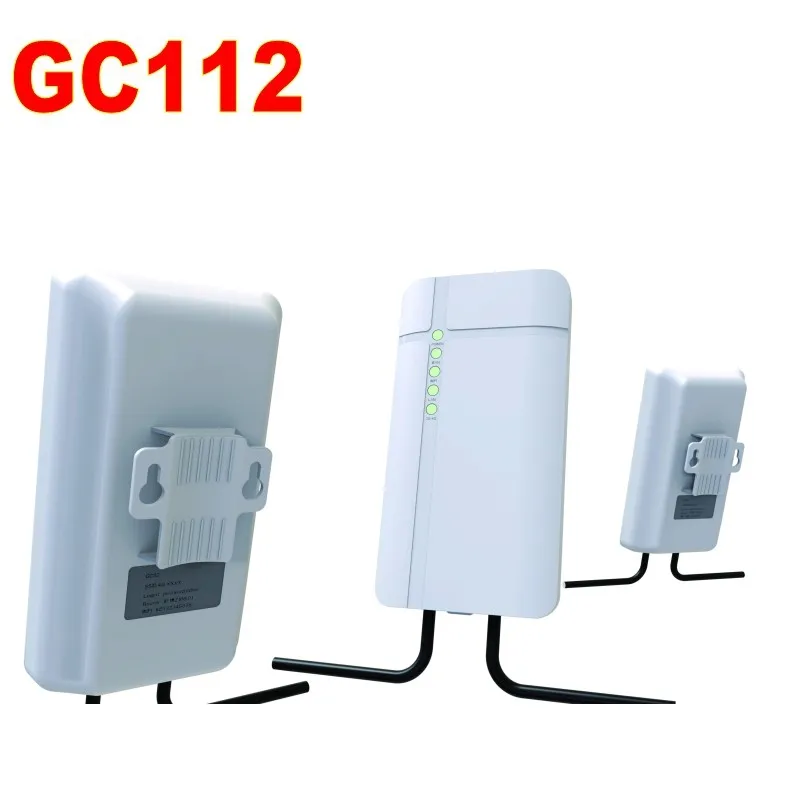

Уличный Wi Fi роутер cpe fdd tdd lte с sim картой 1000 шт.|Фиксированные беспроводные
3 803 853,50 руб.

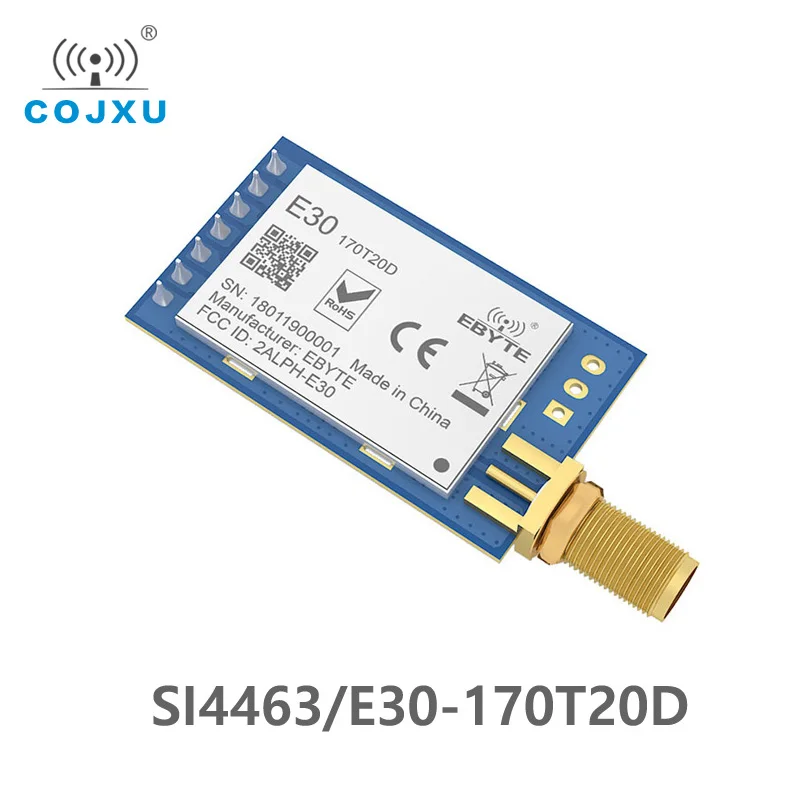

SI4463 170 МГц TCXO 100 мВт фоторадиочастотный модуль дальнего действия IoT UART с
546,01 руб.

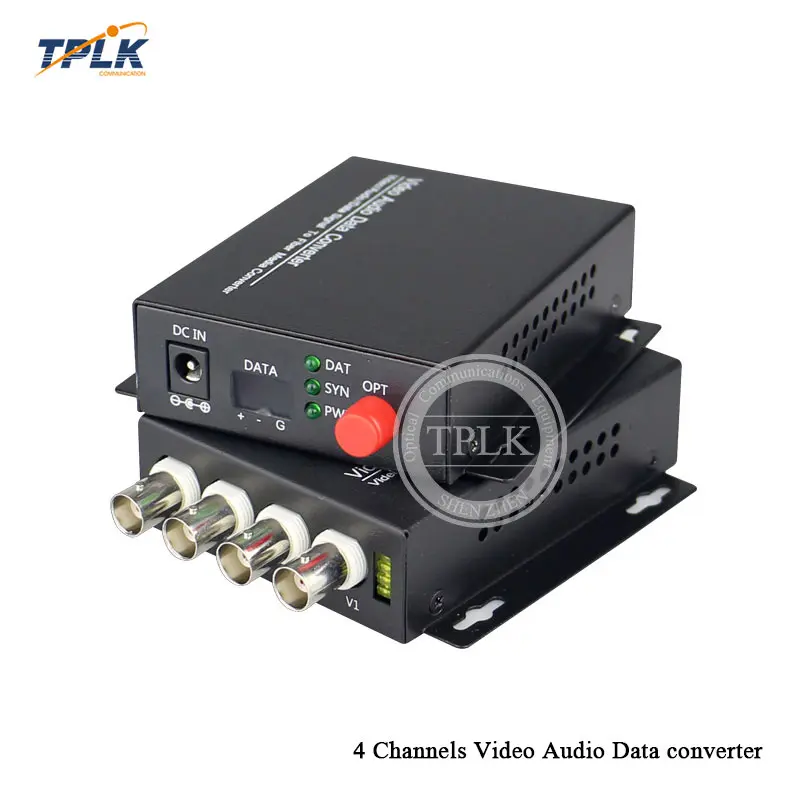

1 пара 4 Каналы аудио видео конвертер данных AHD/TVI CVI IP волокна волоконно оптический
2 275,03 руб.

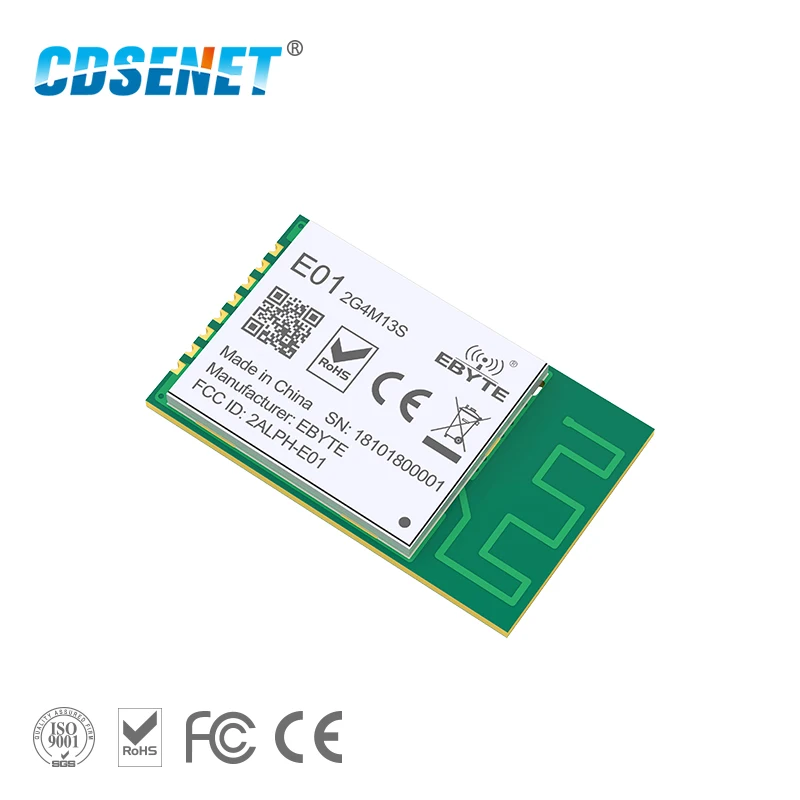

Приемопередатчик nRF24L01P 2 4 ГГц 20 МВт|Фиксированные беспроводные терминалы| |
320,02 руб.
400 мГц 470 УКВ передатчик Модуль с высоким коэффициентом усиления антенны 10 км
16 380,23 руб.
Характеристики

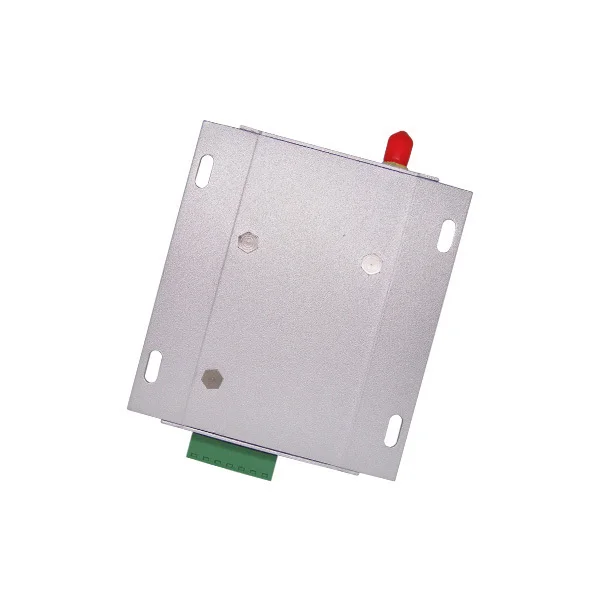

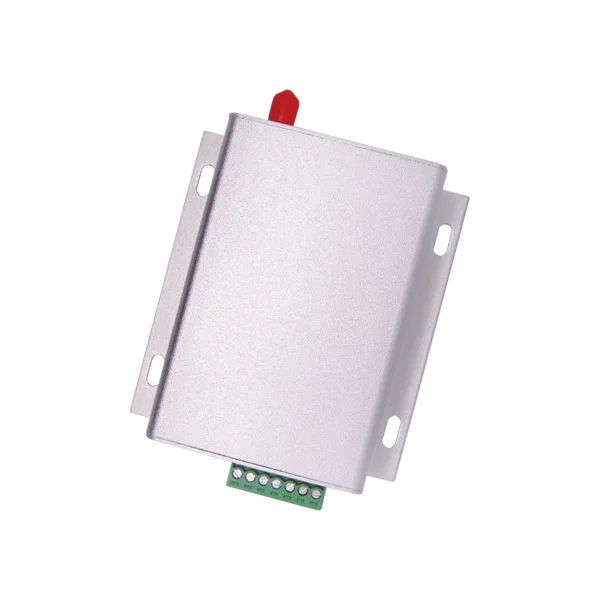

Сверхмощный беспроводной радиочастотный передатчик и приемник 5 Вт 8 км SV6500|rf
История изменения цены
*Текущая стоимость 6 189,60 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-21-2026 | 7860.81 руб. | 8017.49 руб. | 7938.5 руб. |
| Jan-21-2026 | 6375.62 руб. | 6503.41 руб. | 6439 руб. |
| Dec-21-2025 | 7736.71 руб. | 7891.15 руб. | 7813.5 руб. |
| Nov-21-2025 | 7674.44 руб. | 7827.26 руб. | 7750.5 руб. |
| Oct-21-2025 | 6127.96 руб. | 6250.42 руб. | 6188.5 руб. |
| Sep-21-2025 | 7551.69 руб. | 7702.17 руб. | 7626.5 руб. |
| Aug-21-2025 | 7489.82 руб. | 7639.85 руб. | 7564 руб. |
| Jul-21-2025 | 7427.86 руб. | 7576.61 руб. | 7501.5 руб. |
Описание товара
Мы являемсяОригинальный производительОбладая более чем 10-летним опытом в исследовании, разработке, производстве и продаже продуктов IOT (Интернет вещей), таких как радиочастотные модули, модули walkie talkie и интегрированные Цифровые сенсорные модули. Между тем,ODM и OEMПроекты приветствуются.
5 Вт 8 км сверхмощный беспроводной радиочастотный передатчик и модуль приемника SV6500
Информация о продукте:
Характеристика:
* 8000 м ВЧ-линия в поле зрения расстояние при 1,2 Кбит/с
*433/470 МГц для опции
*Интерфейс: TTL/RS232/RS485 для опции
* 40 каналов
* 4 байта нетто ID
* 2 байта идентификатора узла
* Множественная скорость передачи данных о воздухе
*GFSKМодуляция
* Антенна автоматически подходит и управление переключателем двойного направления
* Поддержка настройки параметров последовательного порта
* Чувствительность:-121 дБм
* Максимальная выходная мощность: 3 Вт
* Напряжение: 9 ~ 18 в
* Температура:-40 ~ + 85 °C
Применение:
* Удаленная Телеметрия
* Автоматическое считывание счетчиков
* Системы безопасности
* Регистратор данных
* Беспроводная связь данных
* Автоматизация зданий и безопасность
* Мониторинг здоровья
* Беспроводные периферийные устройства ПК
* Система контроля доступа
* Управление роботом
Характеристики:
Параметр | Мин. | Тип. | Макс. | Блок | Условия |
Условия эксплуатации | |||||
Напряжение питания | 9
| 12
| 18
| V
|
|
Операционная система Температура | -40 | 25 | + 85 |
| |
Потребление тока | |||||
Ток RX |
| <30 |
| Ма |
|
Ток TX |
| <600 |
| Ма | @ 34.7dBm |
Ток сна |
| <5 |
| UA | @ TTL уровень |
Параметры RF | |||||
Частота | 414,92 | 433,92 | 453,92 | МГц | @ 433 МГц |
470,92 | 470,92 | 509,92 | МГц | @ 470 МГц | |
849,92 | 868,92 | 888,92 | МГц | @ 868 МГц | |
895,92 | 914,92 | 934,92 | МГц | @ 915 МГц | |
Скорость передачи данных по воздуху | 1,2 | 9,6 | 38,4 | Кбит/с | GFSK |
Выходная мощность | 15 | / | 35 | ДБм | Настройка по |
Чувствительность |
| -121 |
| ДБм | @ 1,2 Кбит/с |
Техническая спецификация
1 конфигурация параметров
В режиме конфигурации пользователи могут устанавливать параметры с помощью инструмента ПК или в цепи через порт UART. Параметры включают каналы, частоту, скорость передачи данных по воздуху, выходную мощность, скорость передачи данных последовательного порта, бит данных, стоп-бит, паритет, идентификатор нетто и Идентификатор узла. Подробный протокол связи показан в руководстве по программированию.
Рис. 1: Интерфейс инструмента настройки
Параметр | Длина (байт) | Объяснение |
Частота | 1 | 433 МГц/470 МГц/868 МГц/915 МГц |
Канал | 1 | 1 ~ 40 |
Скорость передачи данных по воздуху | 1 | 1200/2400/4800/9600/14400/19200/38400 bps |
Уровень выходной мощности | 1 | 0 ~ 7 уровень |
UART скорость передачи данных | 1 | 1200/2400/4800/9600/14400/19200/38400 bps |
UART бит данных | 1 | 7, 8, 9 |
UART стоп-бит | 1 | 1, 2 |
UART parity | 1 | Нет/нечетный/ровный |
Таблица 1: Спецификация параметров
2 строительство сети
Сетевая система состоит из двух частей: узла и маршрутизатора. Узел используется для подключения к каждому терминальному интерфейсу через последовательный порт в сети. Роутеры, работающие от адаптера переменного тока, все еще находятся в состоянии получения. Они всегда передают сигнал после получения от узла. Таким образом, они поддерживают беспроводную связь в деятельности по отношению к конечному узлу.
Каждая сеть имеет уникальный идентификатор сети. Только каждый узел с одинаковым идентификатором сети может общаться с другими узлами. Есть 40 каналов в одной сети. Расстояние между каналами составляет 1 МГц и гарантирует, что различные каналы не мешают друг другу в частоте. Одна сеть использует алгоритм деления частот, чтобы избежать помех с каждым узлом в одной частоте или отключить одновременное получение, что обеспечивает стабильность и надежность сети.
3 передача данных
Когда модуль установлен в режим узла, затем в обычном режиме работы, данные из последовательного порта могут быть отправлены через модуляцию микросхемы RF в воздух к целевому модулю переадресации слоя связи. Когда целевой SNR6XX получает данные RF от источника, он также преобразует их в последовательный сигнал и выводит на устройство цели.
Когда модуль установлен в режим маршрутизатора, затем в обычном режиме работы, модуль может передавать данные RF в той же сети.
Чтобы обеспечить стабильность и правильность передачи данных, пользователь должен обратить внимание на следующие вопросы
1) RX/TX Match
В той же сети для обеспечения доступности связи все модули должны быть в одном состоянии. Это означает, что все параметры, такие как частота, канал, идентификатор сети, одинаковые. Модуль имеет 4-байтовый сетевой идентификатор. Он не может общаться друг с другом между различными модулями конфигурации идентификатора сети. Любой сетевой ID модуль может получать данные, если пользователи не устанавливают сетевой идентификатор.
2) Задержка
Время процесса, когда чип RF получает пакеты данных от терминала, составляет около 20 мс. Вся задержка зависит от скорости RF, длины пакета и серийной скорости. Задержка является постоянной в том же состоянии.
3) трафик данных
Модуль имеет Бафф данных 200 байт. Каждый кадр сети передачи данных не должен превышать 56 байт. Для непрерывной передачи большого количества данных, во избежание потери данных или переливания, серийная скорость не должна превышать скорость передачи данных по воздуху.
4 режима сна
Когда CS pin установлен на низком уровне, модуль находится в спящем режиме. Пользователь не может выполнять какие-либо операции для модуля. Потребление энергии низкое до 5uA.
Аксессуары
1) Антенна
Антенна является важной частью системы связи. Его особенность напрямую влияет на производительность системы связи. Сопротивление соответствия SV6300 составляет 50 Ом, мы рекомендуем пользователям использовать стандартную пружинную антенну.
Вырезы
Механические Размеры
Информация о заказе товара
SNR6500-433
Частота Модели модуля
Например: если клиенту нужен модуль диапазона 433 МГц, который заказывает Модель: SNR6500-433
SNR6500 следующие модели:
Закажите одну модель | Тип продукта |
SNR6500-433 | 433 МГц |
SNR6500-470 | 470 МГц |
SNR6500-868 | 868 МГц |
SNR6500-915 | 915 МГц |
Относительные вопросы и ответы
А) Почему модуль не может правильно общаться?
1) Проверьте диапазон, канал, скорость, идентификатор сети, настроен на то же;
2) Ошибка подключения питания, модуль не работает;
3) включен модуль (CS high);
4) Подключение антенны не является правильным;
5) модуль поврежден.
Б) почему дальнее расстояние передачи?
1) пульсация источника питания слишком большая;
2) типы антенн не совпадают или не установлены должным образом;
3) Окружающая среда является жестким, сильным источником помех;
4) окружающие коканальные помехи;
В) Почему происходит правильное получение данных?
1) неправильные настройки параметров;
2) интерфейс данных модуля плохой.

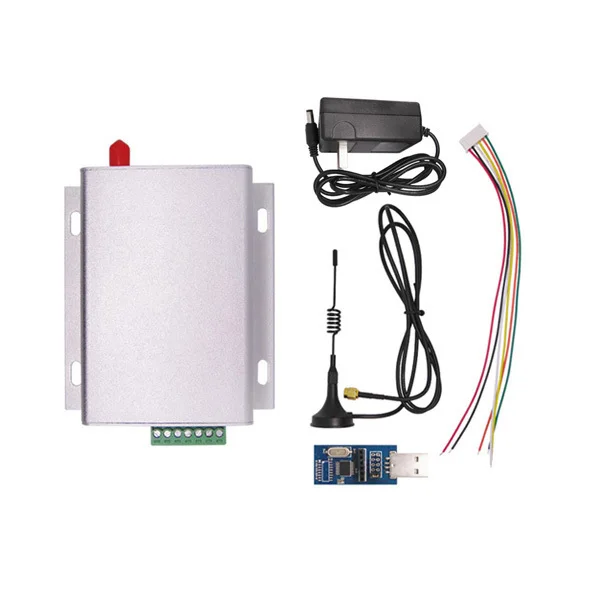

В комплект входит:
- 1 шт. 5 Вт Дальний диапазон433 МГц RS485Беспроводной RF модуль SV6500
- 1 шт. адаптер переменного тока для SV6500
- 1 шт. Высокая мощность433 МГц1 метрПрисоска антенна
- 2015 г. 1 предметUS108-RS485Плата моста USB
- 1 шт. Соединительный кабель для платы USB
Если вам нужен другой Частотный диапазон 470 МГц или TTL/RS232 интерфейсПожалуйста, оставьте сообщение!
Доставка: Бесплатная доставка авиапочтой Китая
