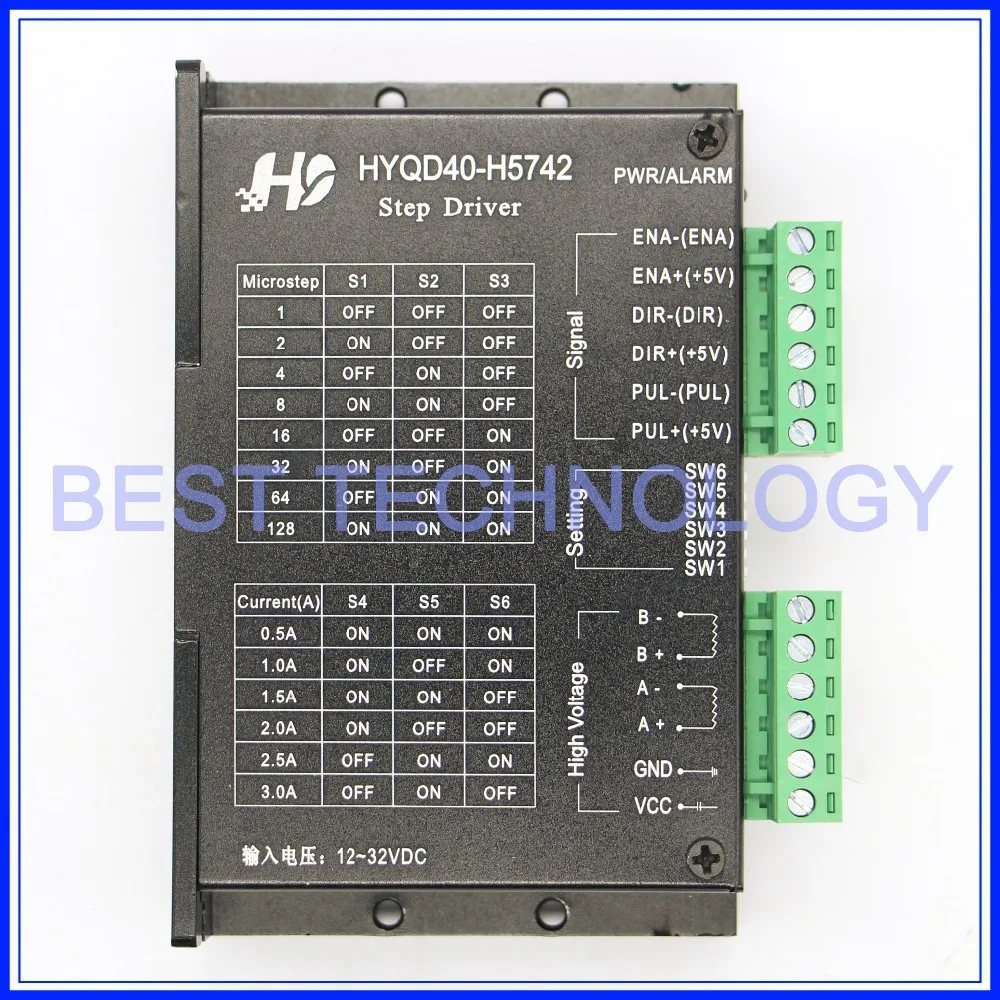

4 шт. x H5742 Драйвер шагового двигателя 3A

1. Введение:

H5742 является профессиональным двухфазным шаговым двигателем. Возможно двустороннее управление, выберите восемь отделений Управления (1,2,4,8, 16, 32, 64, 128) тремя дип-переключателями, выберите 6-ступенчатая Текущий контроль (0.5A через три DIP-переключатель, 1A, 1.5A, 1.8A, 2.5A, 3A). Подходит для вождения двухфазного четырехфазного гибридного шагового двигателя 57,42 типа. Для достижения низкой вибрации, низкого шума, приводного двигателя с высокоскоростными эффектами.

2. Особенности:

Источник питания с функцией анти-реверса
Выбор тока с помощью DIP-переключателя
Высокоскоростная изоляция оптопары
Высокая интеграция и высокая надежность
Сильная способность анти-помех высокой частоты
Максимальное давление 40 В постоянного тока
Восемь видов регулируемого деления
Автоматический полупоток

Деление точности 1, 2, 4, 8, 16, 32, 64128 опционально.

Максимальный ток привода-3A.

Привод каких-либо 2.5A фазный ток 2-фазный или 4-фазный гибридный шаговый двигатель.

3. Инструкции по входной проводке:

Есть три способа ввода сигнала, они: 1: импульсный сигнал CP +, CP-; 2: сигнал уровня направления DIR +, DIR- ; 3: автономный сигнал EN +, EN-. Существует два вида подключения интерфейса входного сигнала: использование rs может потребоваться для использования общего анода или общего катодного соединения. (Например, в обычном анодном соединении)
Общее Анодное Соединение: соответственно, CP +, DIR +, EN + подключено к системе управления питанием, если это + 5 В блок питания может быть подключен напрямую, если источник питания больше + 5 В, должен плюс внешний ток, ограничивающий резистор R, Для обеспечения оптического соединения с приводом внутри тока привода 8-15 мА. CP-импульсный входной сигнал через сигнал направления доступа DIR-доступ включить сигнал EN-доступ. Рис. 1:

Примечание: EN конец не может быть подключен, EN эффективно, когда ротор находится в свободном состоянии (в автономном режиме), тогда вал двигателя может поворачиваться вручную, сделать для вашей регулировки. После того, как ручная регулировка завершена, EN в недопустимое состояние, чтобы продолжить автоматическое управление.

4.Соединительный провод для двигателя:

Двухфазный 4-провод, 6 проводов, 8-провода соединительные провода карманного электрического, как показано на рисунке 3:

Четырехпроводный прямой доступ; Шесть линий не соединяют центральный кран, захватывают оба конца (промежуточный кран может определяться в соответствии с сопротивлением); Восемь Линий могут быть соединены параллельно или последовательно, параллельно для подключения к высокому току.

5. Схема проводки системы:

Примечание: Пожалуйста, отсоедините электропроводку, электропроводка должна быть осторожна, чтобы не ошибиться, фаза короткого замыкания, чтобы не повредить привод.

6. Определение количества сегментов:

Подразделением является плата драйвера переключателя циферблата, чтобы выбрать настройки, в соответствии с таблицей выбора набора данных (предпочтительно установить чехол отключения питания). После пробоя шагового двигателя Угол шага рассчитывается следующим образом: Шаг Угол = Двигатель присущего Шаговый угол/сегмент номер. Такие как: естественный шаг угла 1,8 ° шаговый двигатель в четырех слоев под углом шага 1,8 ° / 4 = 0,45 °
Плата драйвера DIP переключатели 1,2,3 соответственно S1, S2, S3:

7.Настройки текущего размера

Плата драйвера с регулируемым диапазоном тока 0.5A ~ 2.8A, конкретные данные, пожалуйста, обратитесь к следующей таблице выбора тока. Плата драйвера DIP switches 4,5,6 соответственно S4, S5, S6.

8. О автономном функционале (включить):
После открытия автономной функции, не заблокированный ротор находится в свободном состоянии, вы можете легко вращаться, затем Входной импульсный сигнал не реагирует, выключите двигатель, принимаемый после нормального импульсного сигнала.
