Бесплатная доставка новый бренд Siglent SPO SDS2000 серия SDS2104 100MHz 4 канала 480 * 800LCD 2GSa/s

Бесплатная доставка новый бренд Siglent SPO SDS2000 серия SDS2104 100MHz 4 канала 480 * 800LCD 2GSa/s

 Проектирование и отладка встроенных электронных схем

  Проектирование и анализ механических и электронных продуктов
 Образование и научно-исследовательских работ
 Контроль за качеством продукции
 Мгновенный обнаружения сигнала
 Производственный тест и тестирование функции цепи

Размеры:352 мм × 112 мм × 224 мм д×ш×в

Вес: вес нетто 2CH: 3,4 кг, 4CH: 3,5 кг

             Вес с упаковкой 2CH: 4,9 кг, 4CH: 5,1 кг

В SDS2000 серия супер люминесцентный осциллограф оснащен максимальная 300 МГц полоса пропускания, 2GSa/s частота дискретизации, а также конструктивные особенности объем памяти, высокая скорость захвата и мульти-уровня интенсивности сортировки отображения сигнала, признан универсально применимым цифровым инструментом с передовыми технологиями и высокой производительностью. Благодаря инновационной технологии SPO осциллограф серии SDS2000 становится выдающимся в той же отрасли и даже развивает новую эру в бытовой индустрии цифровых осциллографов.

Инновационная технология SPO (супер люминесцентный осциллограф)

Основные Особенности:

Полоса пропускания 70 МГц, 100 МГц, 200 МГц, 300 МГц
Частота дискретизации в реальном времени, аналоговый канал: 2GSa/s, цифровой канал: 500MSa/s (опционально)
Обеспечивает 2/4 аналоговых каналов, 8 цифровых каналов (опционально)
Встроенная функция 25 МГц/генератор сигналов произвольной формы опционально
Различные функции запуска и декодирования последовательного протокола (IIC, SPI, UART/RS232, CAN, LIN)
Различные функции интеллектуального триггера (шаблон, окно, интервал, отсев, Runt)
Поддержка HDTV триггер
Поддержка функции истории и сегментированной памяти (std. До 80000 кадров)
Аппаратная функция зума и технология высокой скорости передачи/сбоя
32 вида автоматических измерений формы волны Поддержка функции измерения
Расширенные математические операции формы волны (FFT, дифференциальный, интегральный, квадратный корень)
Полное подключение: usb-хост, usb-устройство (USBTMC, PictBridge), LAN (VXI-11), EXT TRIG,
Пропуск/сбой, TRIG OUT
Поддержка команд дистанционного управления SCPI
Многоязычный пользовательский интерфейс и Встроенная Онлайн-система помощи
8 дюймов TFT-LCD (800*480)

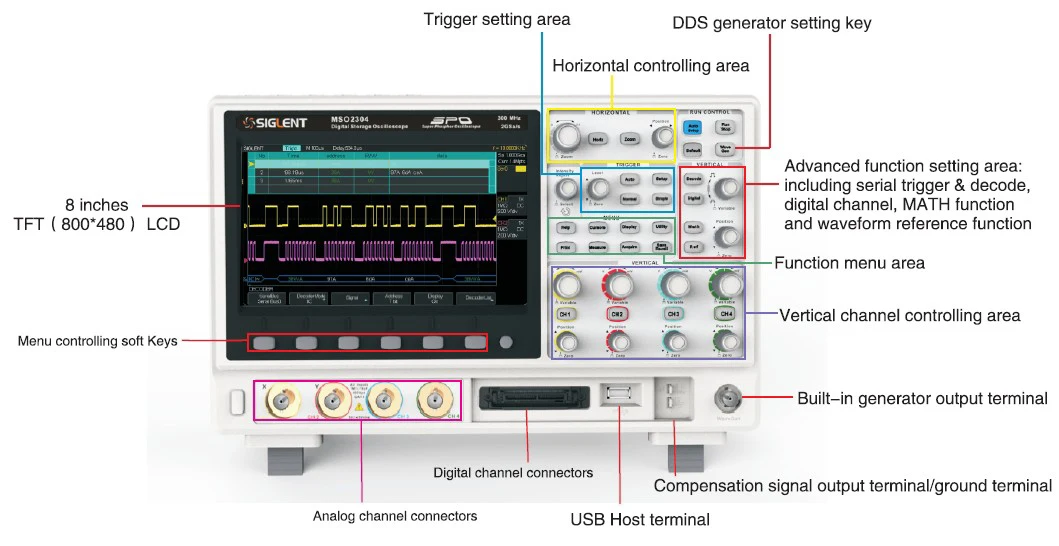

Ключ Функция обзор:

Дизайн Особенности:

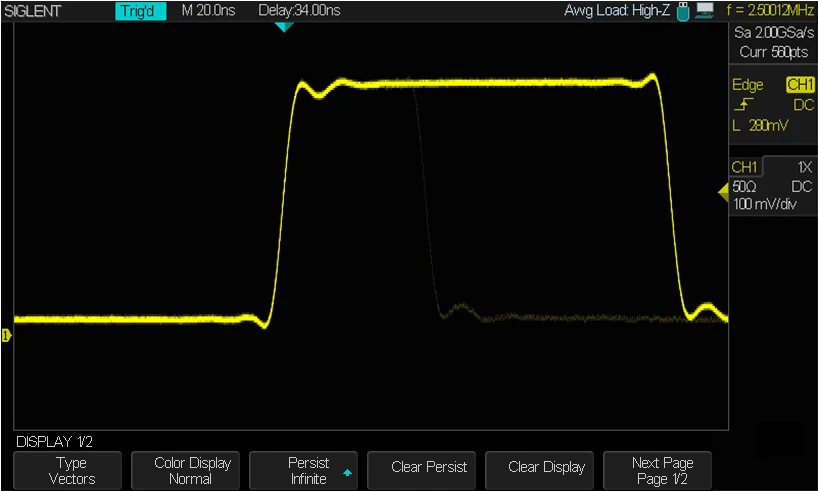

Скорость захвата формы волны до 110000 wfms/s, для быстрого захвата глюков на сигнале или аномального сигнала.

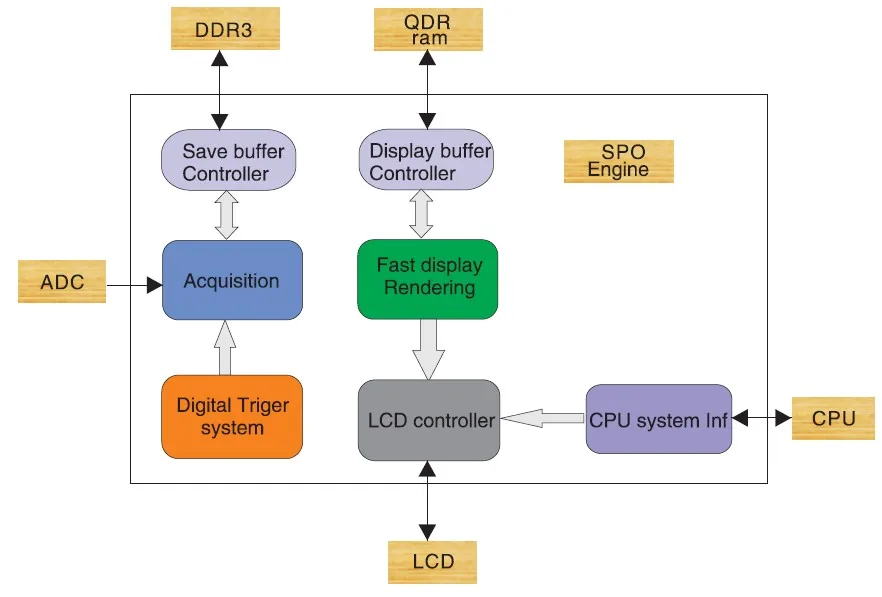

Благодаря внешнему подключению к оперативной памяти DDR3 технология SPO достигает глубины памяти до 28 Mpts на рисунке выше, Временная база составляет 1 мс/div, однако частота дискретизации достигает Макс. 2GSa/s. Стабильно следить за деталями сигнала в окошке масштабирования.

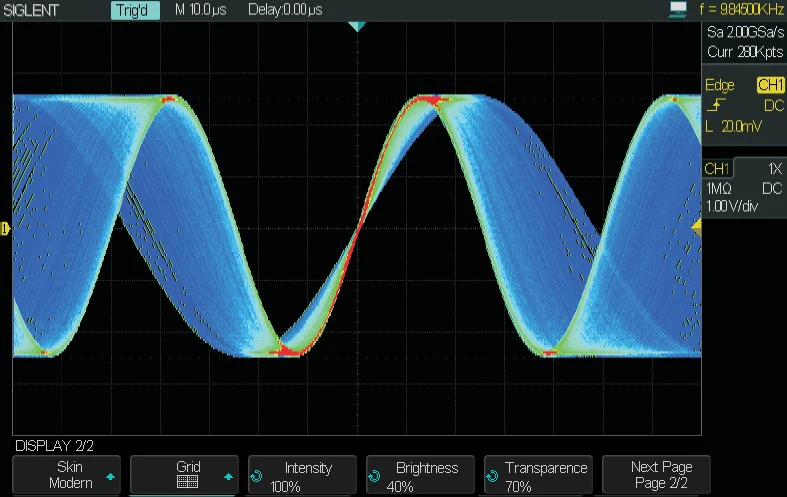

Поддержка 256 интенсивности сортировки и цветовая температура отображения формы волны. Выше-цветовая температура для fm-сигнала.

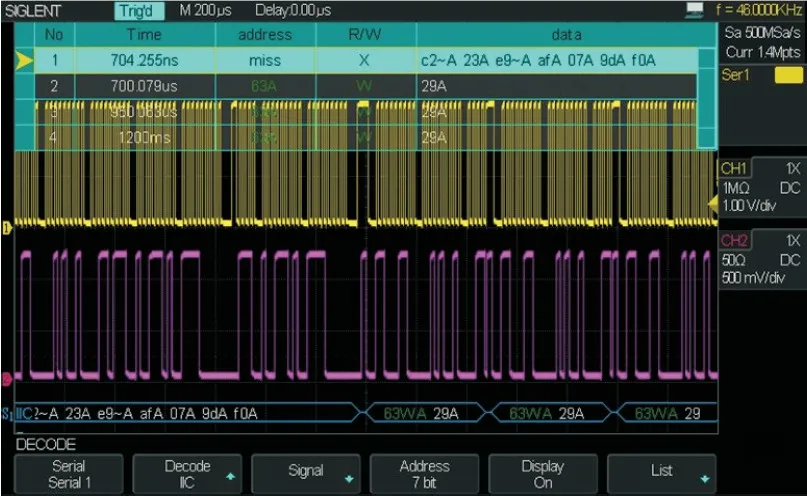

Поддержка различных функций запуска и декодирования последовательного протокола (IIC, SPI, UART/RS232, CAN, LIN), чтобы помочь пользователям проектировать продукт и сделать отладку оборудования эффективным и правильным способом.

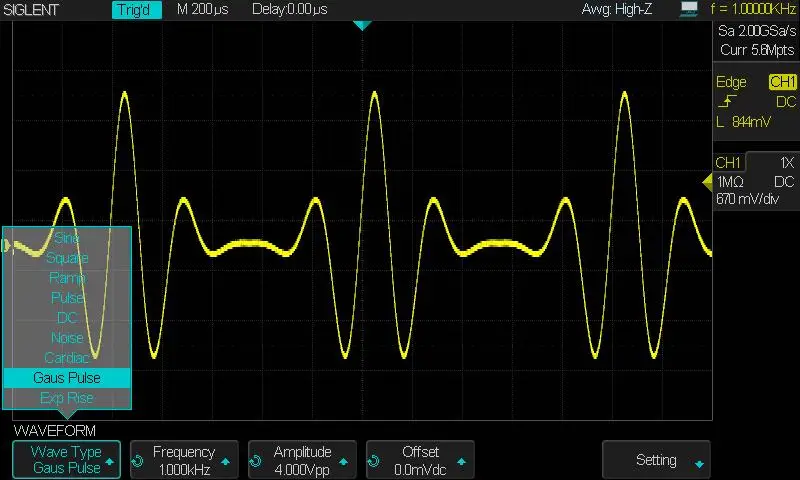

Поддержка встроенных 25 МГц функции/генератор сигналов произвольной формы, который настроен с до 10 видов сигналов, может отображать любую форму волны через подключение к верхнему компьютерному програмному обеспечения EasyScopeX.

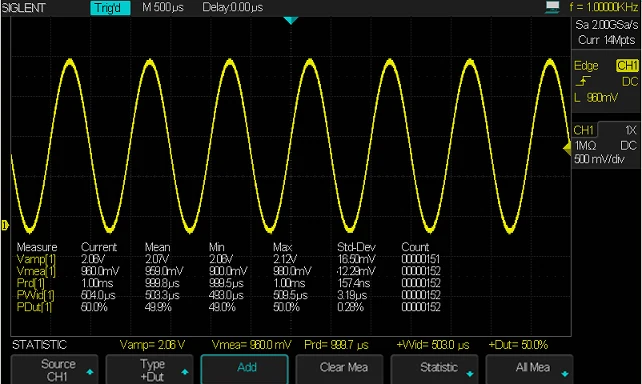

Поддержка 32 видов параметров Автоматическая измерительная функция, и даже Функция измерения, которая позволяет отображать значения параметров, такие как текущее значение, значение отклонения, чтобы сделать анализ данных удобным для пользователей.

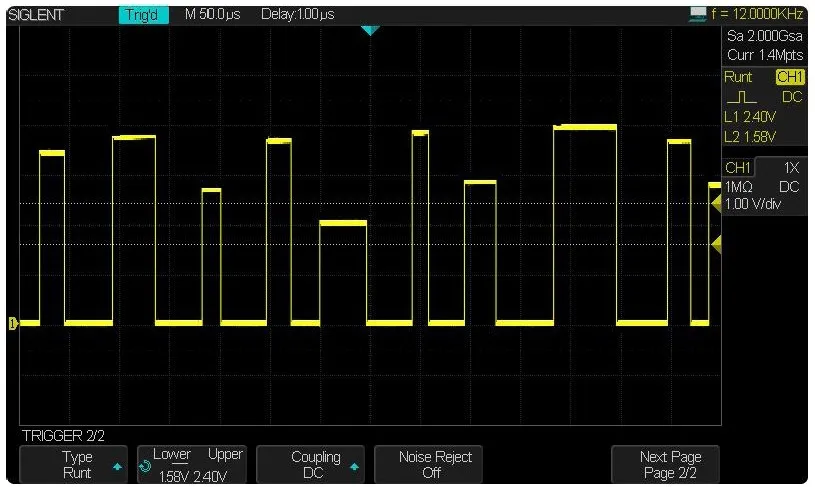

В дополнение к широко используемым режимам запуска осциллограф серии SDS2000 поддерживает различные функции интеллектуального триггера, включая Window, Interval, Runt, DropOut, шаблон.

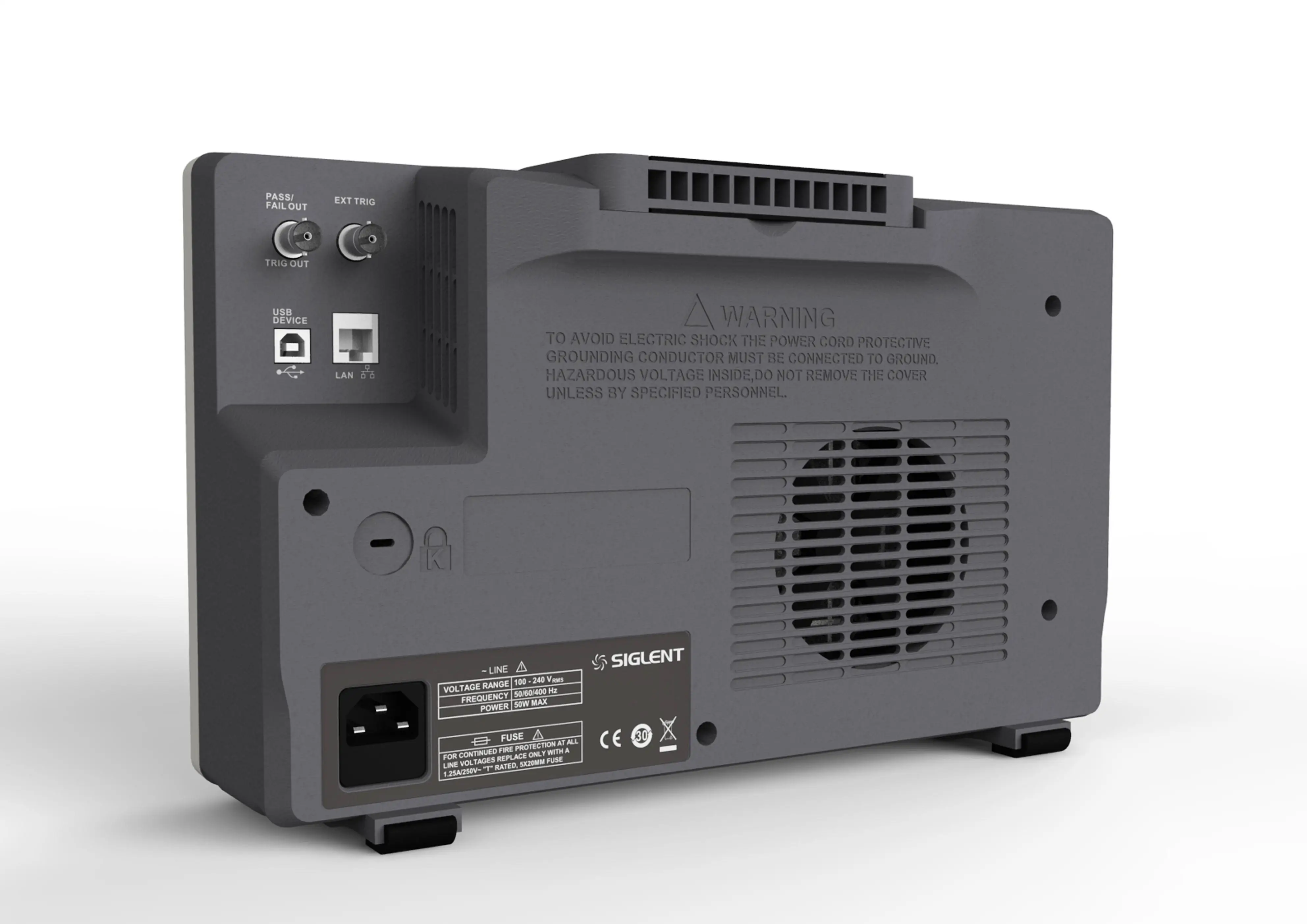

Настройка с полным подключением: EXT TRIG, PASS/FAIL, TRIG OUT, USB Host, USB Devices (USBTMC, PictBridge), LAN (VXI-11, USB-GPIB (опционально). Модель SDS2072 SDS2102 SDS2202 SDS2302 SDS2074 SDS2104 SDS2204 SDS2304 Пропускная способность 70 МГц 100 МГц 200 МГц 300 МГц Каналы 2/4CH + 1 EXT, 8 цифровых каналов (опционально) Макс. Частота дискретизации в реальном времени 2Gsa/s Объем памяти 28mpts Макс. Скорость захвата 110000 осциллограмм/s Вход сопротивление 1mом | 20pF, 50ом Временной диапазон развёртки 1.0ns/div 50 s/div Рулон 100 ms 50 s/div Вертикальной чувствительностью 2 мВ/див 10 В/Див Тип триггера Край, пульс, видео, наклон, интервал, Runt, окно, шаблон, выпадение, триггер протокола серии Панель расшифровки жидкокристаллического дисплея типа IIC, SPI, UART/RS232, CAN, LIN Математика операция A + B A-B A×B A/B FFT Diff Intg Sqrt Автоматическое измерение Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROV, FOV, RPRE, FPRE, время подъема, Время падения, Freq, Period, + Wid,-Wid, + Dut,-Dut, BWid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF Внешнее запоминающее устройство Сохранение растрового изображения, сохранение CSV, сохранение формы волны, сохранение настройки Интерфейс Usb-хост (поддержка USB-GPIB), usb-устройство, LAN, EXT TRIG, Aux (TRIG OUT/Pass/Fail) Дисплей 8 дюймов TFT-LCD (800*480) Макс. Входное напряжение ± 400 В (DC + VppAC), CATI, CATII Мощность питания 100-240 В переменного тока, 45-440 Гц, 50 ВА Макс. Размеры 352 мм * 112 мм * 224 мм длина * ширина * высота Вес Вес нетто: 3,4 кг (2CH), 3,5 кг (4CH) Посылка Вес: 4,9 кг (2CH), 5,1 кг (4CH) Для получения подробной спецификации, пожалуйста, обратитесь кСупер люминесцентный осциллограф серии SDS2000 Стандартный аксессуары А для быстрого старта руководство Продукт сертификат квалификации 2/4 комплектов пассивных зондов Шнур питания, разработанный для прибора и авторизованный местной страной USB кабель Компакт-диск (включая руководство пользователя, быстрый запуск, техническое описание и сопутствующее программное обеспечение) Дополнительные аксессуары 25 МГц функция/генератор сигналов произвольной формы SDS-2000-FG Декодирование дополнительных аксессуаров для IIC SPI UART/RS232 CAN LIN сигнала SDS-2000-DC Мощность анализ дополнительные аксессуары SDS-2000-PA USB-GPIB адаптер USB-GPIB Изолированный канал дополнительные аксессуары ISFE Зонд Высокое напряжение HPB4015 Токовый зонд CP4060/CP4200/CP5050/CP5300 Дифференциальный зонд DPB4050/DPB3050
