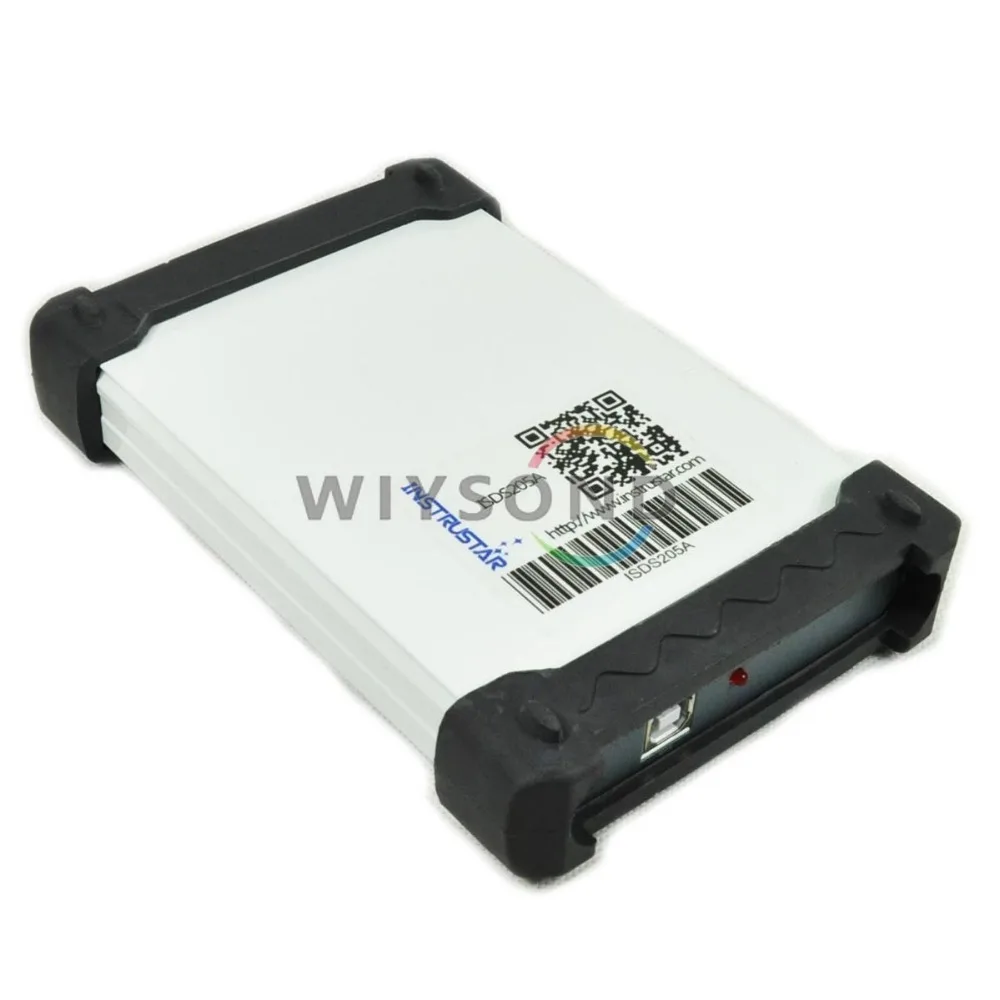

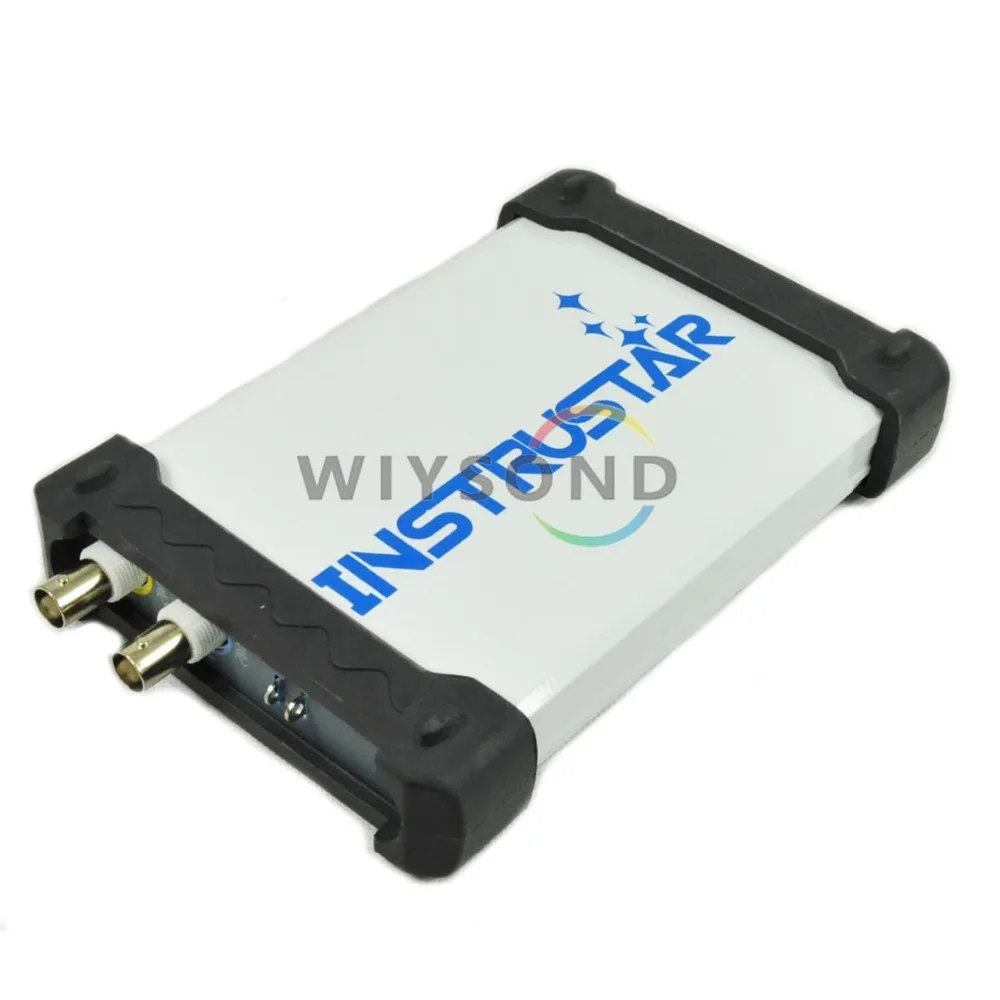

| Особенности: Двухканальный цифровой осциллограф ISDS205A с «недорогой, высокой производительностью» в качестве целей дизайна. Хорошо продуманная полоса пропускания 20 м, 48 м Частота дискретизации, 2 канала, переменная поддержка X, Y и XY переменная схема двухканальный Виртуальный осциллограф, анализатор спектра, регистратор данных. Устройство поддерживает связь с ПК через высокоскоростной USB2.0.
| |
Цифровой осциллограф |
Анализаторы спектра |
Регистратор данных |
| ISDS205A |
√ |
√ |
√ |
Спецификация:
| Цифровой осциллограф |
| Каналы |
2 |
| Сопротивление |
1MΩ 25pF |
| Муфта |
AC/DC |
| Вертикальное разрешение |
8 бит |
| Диапазон усиления |
-6 В ~ 6 в (зонд X1) -60 В ~ 60 в (зонд X10) |
| Вертикальная точность |
± 3% |
| Диапазон временной базы |
1ns-20s |
| Входная защита |
Диод, 50Vpk |
| Автокомплект |
Да (от 10 Гц до 20 МГц) |
| Режим запуска |
Авто, нормальный и сигнал |
| Тип триггера |
Нет, поднимается край, опускается край, Поднимающаяся кромка или опускающаяся кромка |
| Уровень триггера |
Да |
| Источник запуска |
CH1, CH2 |
| Размер буфера |
1 Мб/ч |
| Полоса пропускания |
20 МГц |
| Максимальный образец |
48 мс/с |
| Вертикальный режим |
CH1, CH2, ADD, SUB, MUL |
| Режим отображения |
X, Y-T и X-Y |
| Измерения |
Да |
| Сохранение волн |
Osc (частный), Excel и Bmp |
| Анализаторы спектра |
| Каналы |
2 |
| Полоса пропускания |
20 МГц |
| Алгоритм |
FFT(18 окон), корреляция, спектр мощности |
| FFT points |
8-1048576/CHN |
| FFT измерение |
Гармоник (1-7), SNR, SINAD, ENOB, THD, SFDR |
| Обработка фильтра |
Пихтовый фильтр поддерживает произвольный диапазон частотного метода выборки, и прямоугольник, Бартлетт, треугольный, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, lanczos, kaiser, gaussand dolph_chebyshev, дизайн оконного метода. IIR фильтр поддержка "Butterworth", "Chebyshev I", "Chebyshev II", "Эллиптический" тип фильтра |
| Регистратор данных |
| Канал |
2 |
| Сопротивление |
1MΩ 25pF |
| Муфта |
AC/DC |
| Вертикальное разрешение |
8 бит |
| Диапазон усиления |
-6 В ~ 6 в (зонд X1) -60 В ~ 60 в (зонд X10) |
| Образец |
1 канал: 1K ~ 24M Hz 2 канала: 1K ~ 16M Hz |
| Сохранение файла |
Максимальный 4G, время записи, связанное с частотой дискретизации |

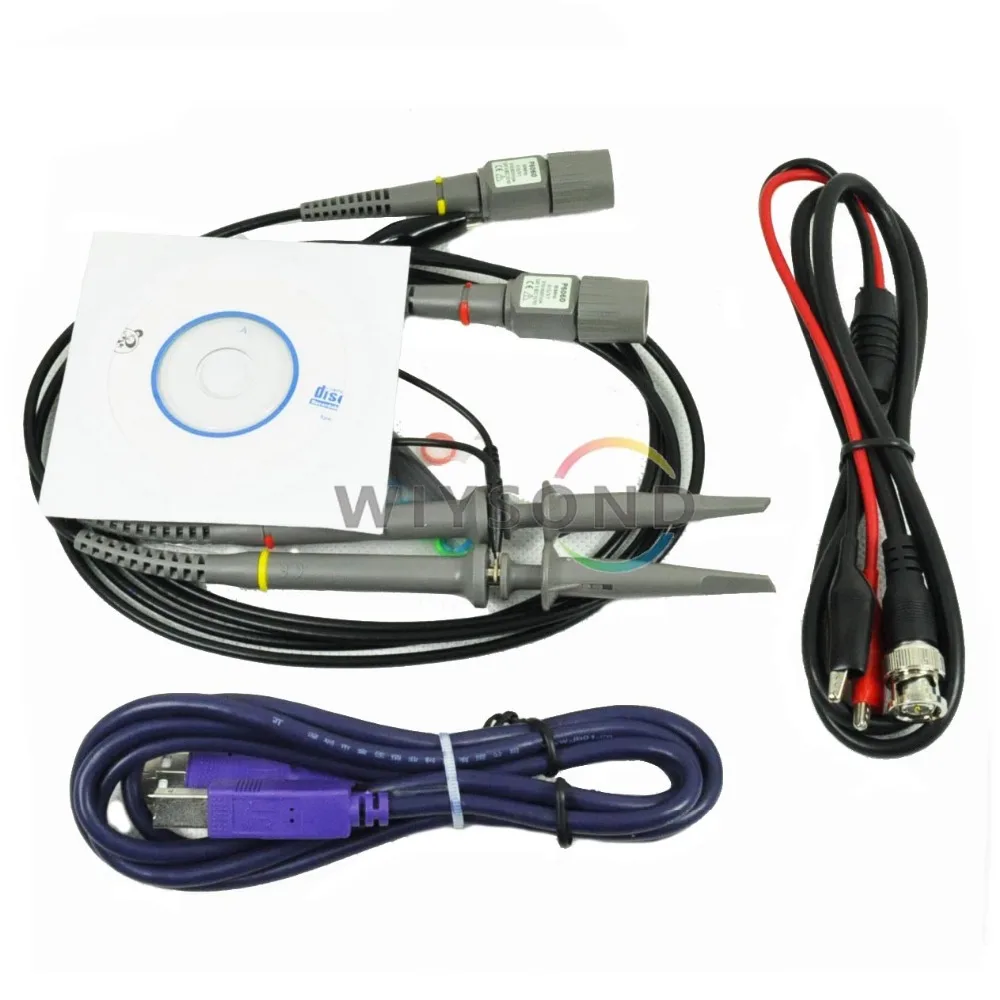

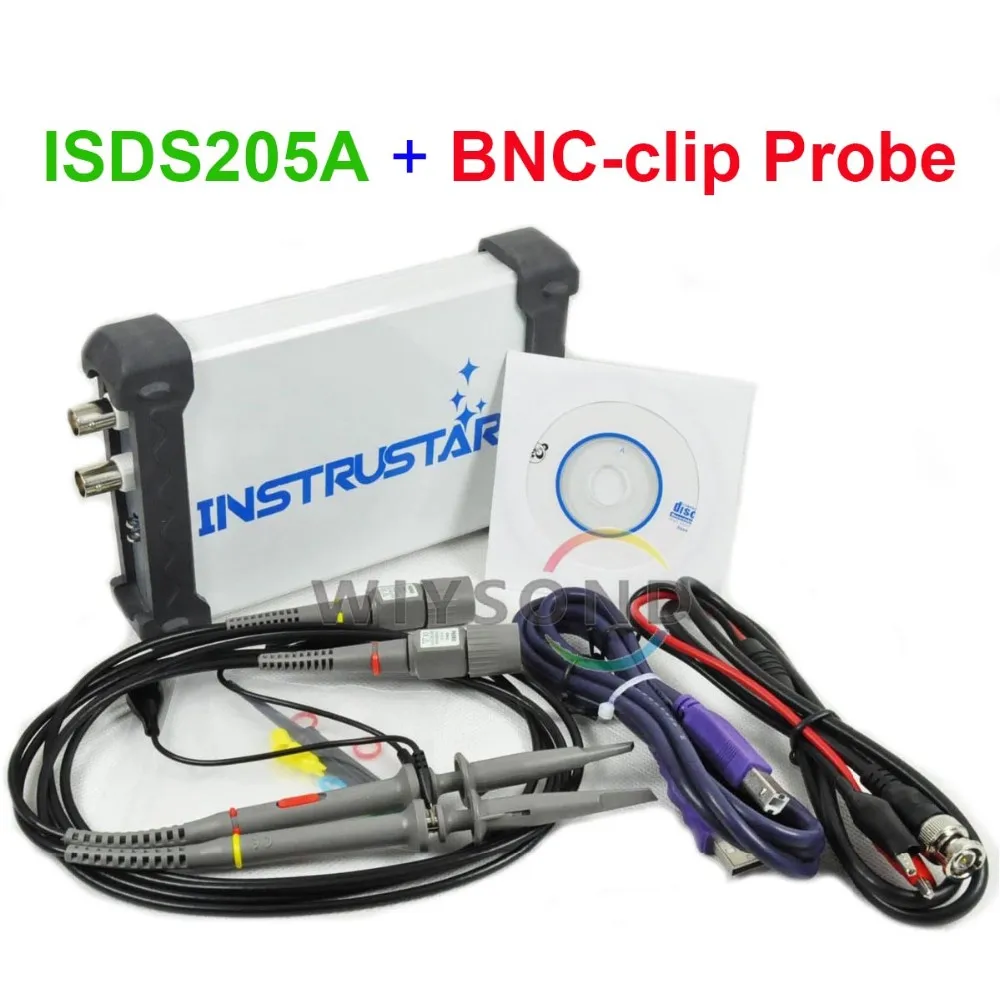

Посылка (воздушно-пузырьковый конверт)
-
1 x осциллограф isds205a
-
2 x щуп осциллографа
-
1 х USB кабель
-
1 кабель BNC для крепления
-
1 CD (руководство и т. д.)
|
