Макетная плата STM32, предназначенная для MCU STM32F407ZxT6, и интегрирует различные стандартные интерфейсы, довольно легко для периферийных расширений.

Обзор

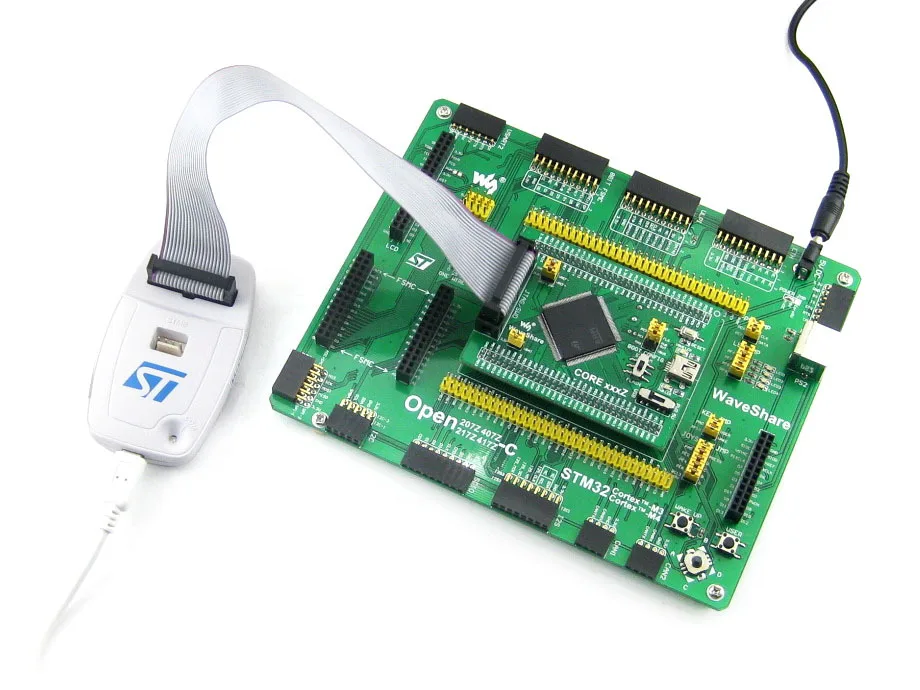

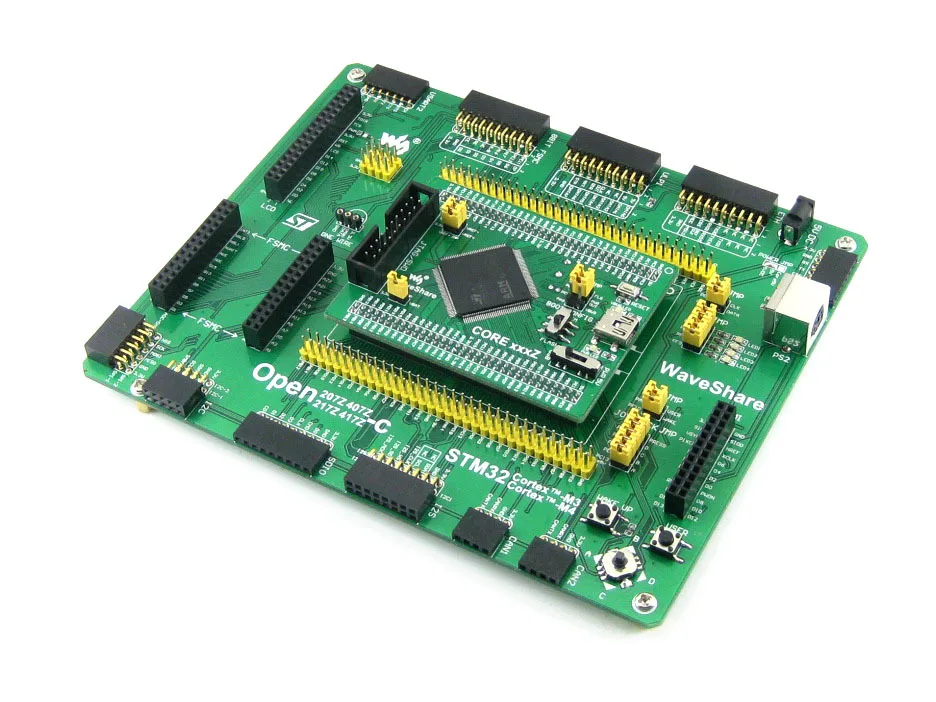

Open407Z-C представляет собой STM32 Совет по развитию, предназначенный дляSTM32F407ZxT6Микроконтроллер, состоит из материнской платы и материнской платы MCUCore407Z.

В Open407Z-C поддерживает дальнейшее расширение с различными отдельно приобретаемый аксессуар доски для специфического применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложения с Микроконтроллерами серии STM32F4.

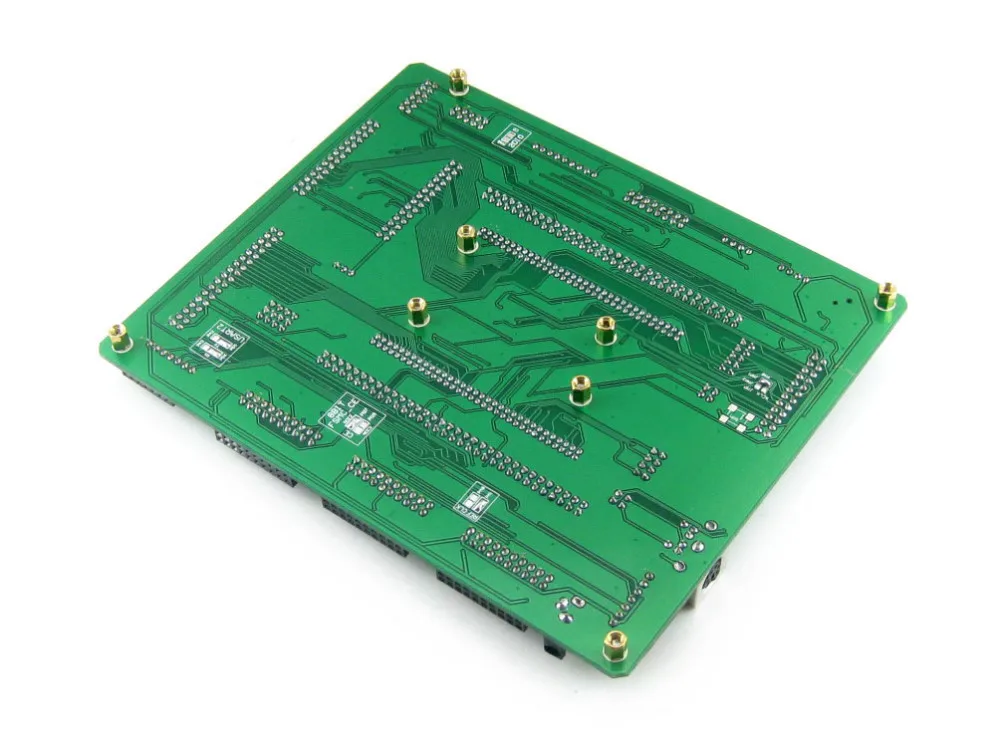

What's на Материнская плата печатная плата

1. Разъем материнской платы MCU:Для легкого подключения материнской платы MCU
2. ULPI интерфейс:Для подключения высокоскоростного usb-устройства (STM32F407Z интегрирует контроллер USB HS без какого-либо устройства PHY)
3. 16-бит FSMC + SPI интерфейс:Для подключения сенсорного ЖК-экрана
4. 8-битный ФКЦБ интерфейс:Легко подключается к периферийным устройствами, например, NandFlash, Ethernet и т. д.
5. Интерфейс SPI1 / SPI2 + AD / DA
   • Для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), sd-карта, модуль MP3 и т. д.
   • Для подключения модуля AD/DA, также, спасибо за альтернативную функцию SPI1 AD/DA
6. Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более быструю скорость доступа, чем SPI
7. I2S2 / I2S3 / I2C1:Для подключения периферийных устройств I2S, таких как аудио модуль
8. USART2 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. д.
9. CAN1 интерфейс:Для подключения CAN-модуля
10. CAN2 интерфейс:Для подключения CAN-модуля
11. Интерфейс I2C1 / I2C2:Легко соединяется с периферийными устройствами I2C, такими как расширитель I/O (PCF8574), FRAM (FM24CLxx) и т. д.
12. DCMI интерфейс:Для подключения модуля камеры
13. UART3 интерфейс:Легко подключается к RS232, USB к 232 и т. Д.
14. Интерфейс Ethernet:Легко подключает MCU к сети ethernet, используя дополнительный модуль ethernet
15. Интерфейс с одним проводом:Легко подключается к однопроводным приборам (посылка-92), например, датчику температуры (DS18B20), электронному номеру регистрации (DS2401) и т. д.
16. PS/2 интерфейс:Легко подключается к клавиатуре PS/2 и/или мышке
17. 16-бит ФКЦБ интерфейс:Легко соединяется с периферийными устройствами, такими как NorFlash, SRAM и т. д.
18. Разъем постоянного тока 5 В
19. 5V/3,3 V вход/выход:Обычно используется как выходная мощность, также обычное заземление с другой платой пользователя
20. MCU контактный разъем:Все порты ввода/вывода доступны для Расширительных разъемов для дальнейшего расширения
21. Мощность ОСП
    • 5 в постоянного тока: питание от 5 в постоянного тока
    • Core5V: питание от материнской платы MCU
22. Светодиоды джемпер
23. Джемпер с ключом пользователя/кнопкой пробуждения
24. Джойстик джемпер
25. Джемпер PS/2
26. Светодиоды:Удобно для указания статуса I/O и/или бегущего состояния программы
27. Инструкция по ключевым словам:Удобно для ввода/вывода и/или для работы с кодом
28. Wake-Up кнопка:Пробуждение MCU STM32 из режима сна, также используется в качестве стандартного ключа пользователя
29. Джойстик:Пять положений

Для Джемперы 22-25:

• Короткая перемычка для подключения к I/Os, используемая в коде примера
• Откройте перемычку для подключения к другим пользовательским контактам через соединительные провода

What's на Core407Z

1. STM32F407ZxT6 (STM32F407ZET6 по умолчанию):Высокая производительность STM32 MCU, который имеет:
   • Ядро:Cortex-M4 32-разрядный процессор RISC
   • Особенности:Полный комплект из одного цикла DSP инструкции
   • Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц
   • Операционной Напряжение:1,8 V-3,6 V
   • Посылка:LQFP144
   • Память:512kB/1024kB Flash, SRAM 192 + 4kB
   • Интерфейсы связи MCU:
     • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
     • 1 x FSMC, 1 x SDIO, 2 x CAN
     • USB 2,0-1 шт. высокоскоростной/полноскоростной устройство от перенапряжения/хост/OTG USB флэш накопитель контроллер с выделенной DMA, ULPI и чип полноскоростной PHY
     • 1x10/100 Ethernet MAC
     • Параллельный интерфейс камеры от 8 до 14 бит, 1 шт.
   • AD и DA конвертеры:3 x AD (12 бит, 1 мкс, shares 24 канала); 2 x DA (12 бит)
   • Исправление/программирование:Поддержка JTAG/SWD (отладки последовательного провода), поддерживает IAP
2. AMS1117-3.3 (с нижней стороны):3,3 V регулятор напряжения
3. MIC2075 (с нижней стороны):Встроенное устройство управления питанием от USB
4. Выключатель питания,Питание от 5Vin или USB подключения
5. Переключатель режима загрузки,Для настройки pin BOOT0
6. Мощность индикатор
7. VBUS светодиодный
8. Кнопка сброса
9. Кристаллический осциллятор 8 м (на нижней стороне)
10. 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой
11. Интерфейс JTAG/SWD:Для гайки/программирования
12. USB интерфейс
    • Как устройство, используемое для создания связи USB между ПК и платой разработки STM32
    • Как хост, подключение к usb-приборам, таким как USB флеш-накопитель через USB OTG кабель
13. Расширитель MCU pins,Разъемы расширения доступны для VCC, GND и всех портов ввода/вывода для дальнейшего расширения
14. 5Vin выносной,При использовании хоста USB/OTG требуется блок питания 5 В
15. USB-хост/OTG jumper
    • Короткий Джемпер при использовании usb-хоста/OTG
    • Откройте перемычку, чтобы отсоединить от порта I/O
16. VBAT Перемычка выбора
    • Короткий Джемпер в использовании система источника питания
    • Откройте перемычку, чтобы подключить VBAT к внешнему питанию, например, батарее
17. VREF Перемычка выбора
    • Короткий Джемпер для подключения VREF + к VCC
    • Откройте перемычку для подключения VREF + к другому пользовательскому штифту через перемычку

Фото

Примечание:
В Open407Z-C поддерживает программирование через STM32 UART загрузчик, USB UART Аксессуар доска также предоставляется в посылка.
В Open407Z-C не интегрирует какую-либо функцию отладки, отладчик не требуется.

JTAG/SWD интерфейсы

На рис. 1 и 2 показаны криперы JTAG/SWD интерфейса

Развития ресурсы

Руководство пользователя CD включает в себя следующие компоненты:

• Соответствующее программное обеспечение (KEIL и т. д.)
• Демонстрационный код (образцы в C, μC/OS-II)
• Схема (PDF)
• STM32 разработка документов (технические характеристики и т. Д.)

Посылка содержит

В"Стандартная посылка"И"Посылка для досок аксессуаров"Ниже представлены в комплекте.

Стандартный посылка

1. Макетная плата для Open407Z-C x 1
2. PL2303 USB UART Board (mini) x 1
3. USB тип A штекер в mini-B кабель x 1
4. Штепсельная розетка USB type-A для mini-B, кабель x 1
5. 4-контактный провод х 2
6. 2-контактный провод х 2
7. Кабель питания USB x 1
8. Руководство пользователя CD x 1

Аксессуар Панели посылка

1. 3,2 дюймов 320x240 сенсорный ЖК-дисплей x 1
2. USB3300 USB HS плата x 1
3. Плата Ethernet DP83848 x 1
4. Плата NandFlash (A) x 1
5. NorFlash Board (A) x 1
6. IS62WV12816BLL SRAM плата x 1
7. Плата камеры OV7670 (B) x 1
8. Ethernet-кабель x 1
