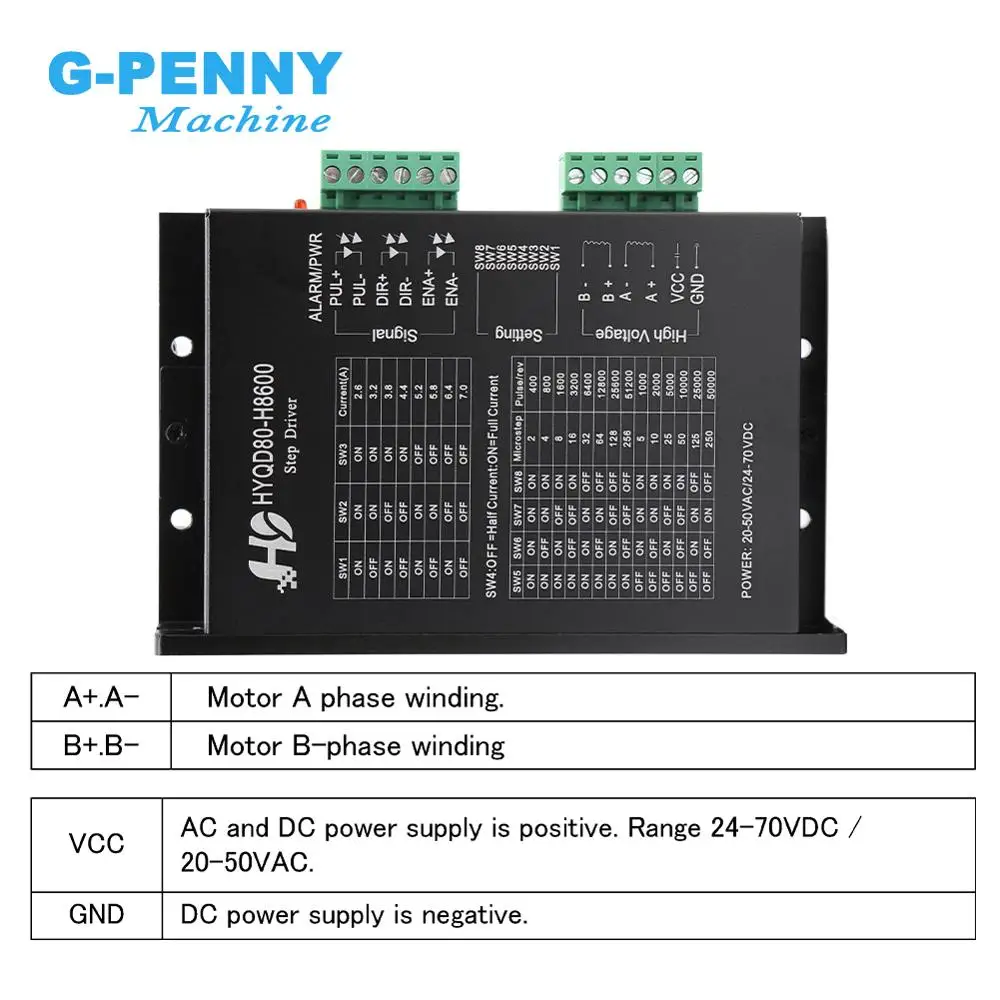

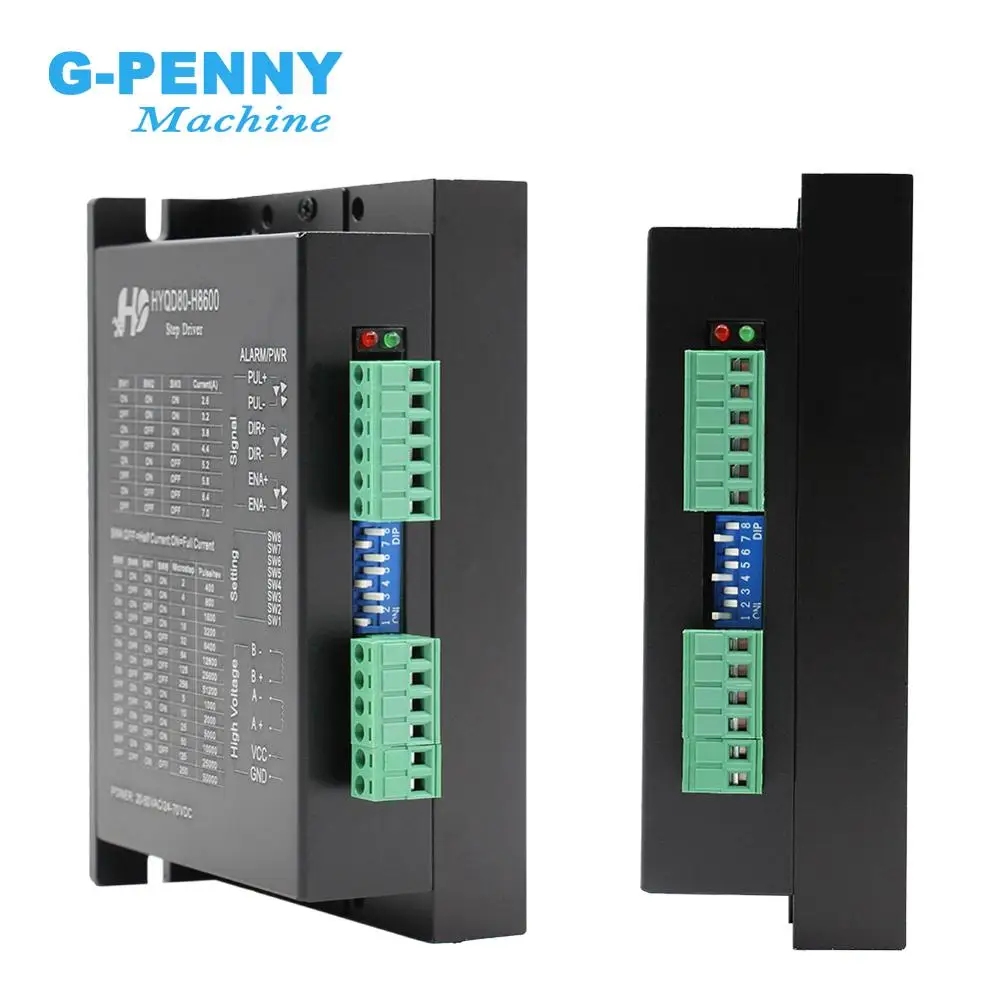

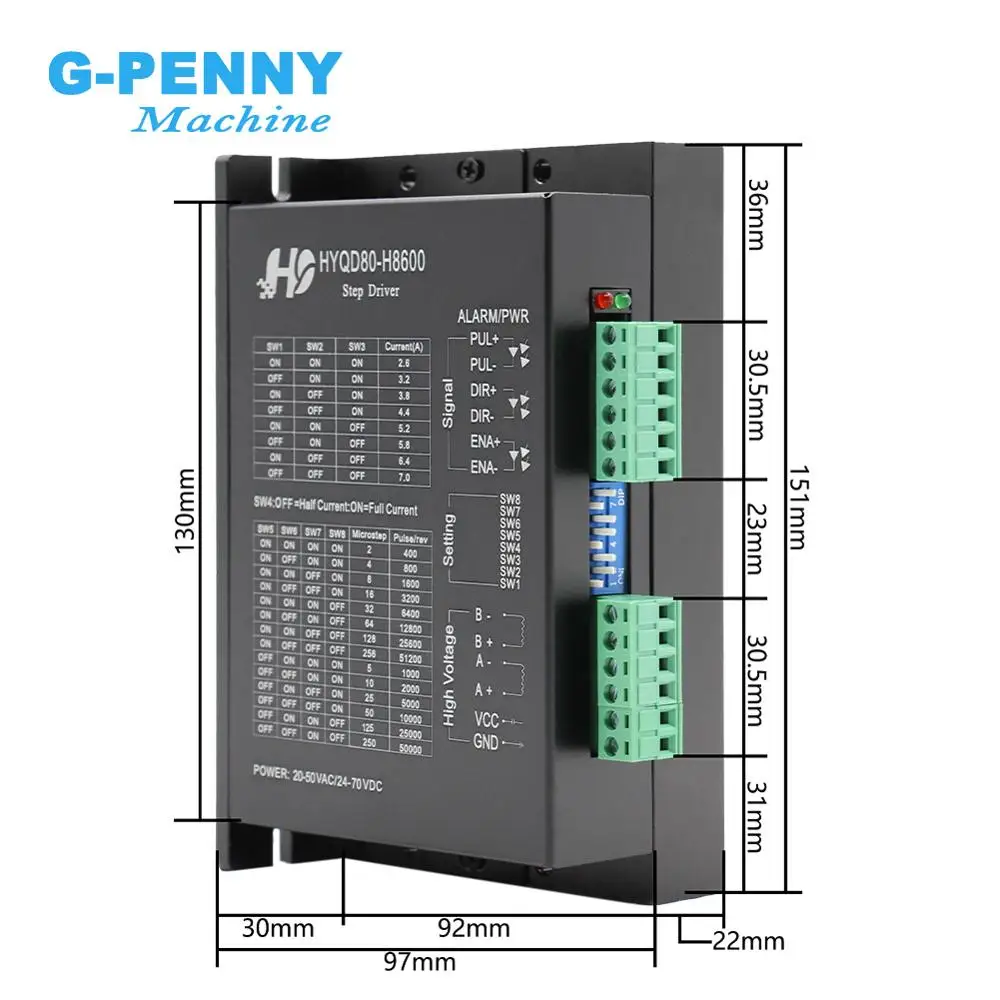

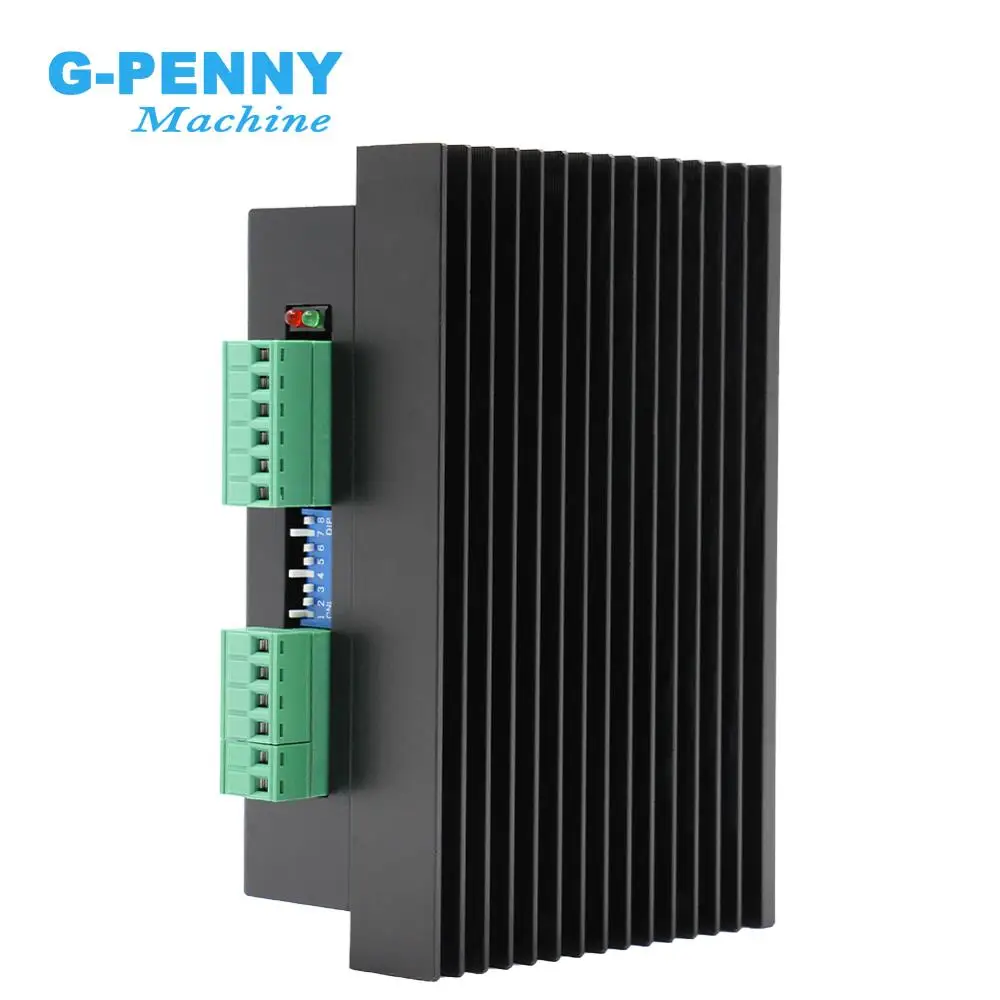

Драйвер шагового двигателя H8600 2 6 7A 24V 70V DC Microstep 256 вместо MA860H для NEMA23 NEMA34!|motor

Драйвер шагового двигателя H8600 2 6 7A 24V 70V DC Microstep 256 вместо MA860H для NEMA23 NEMA34!|motor

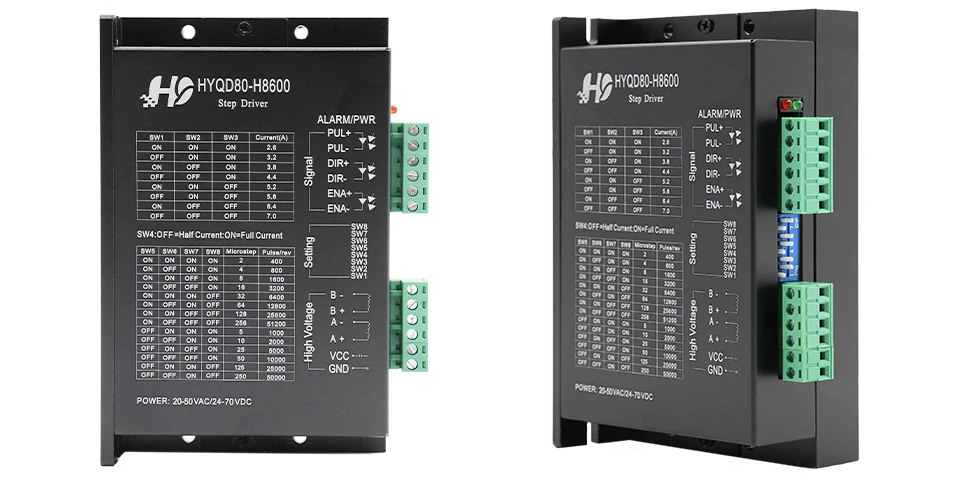

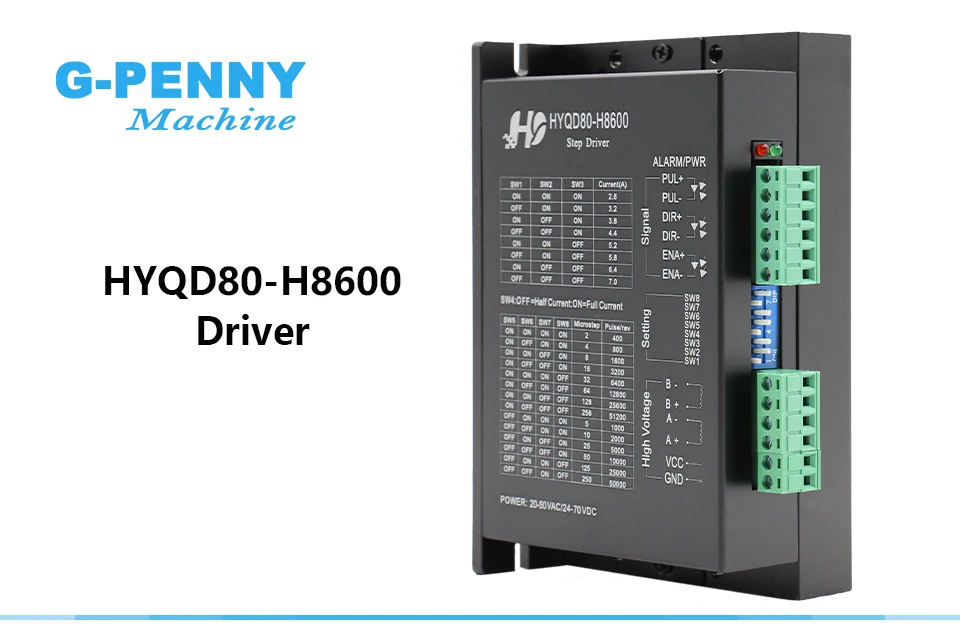

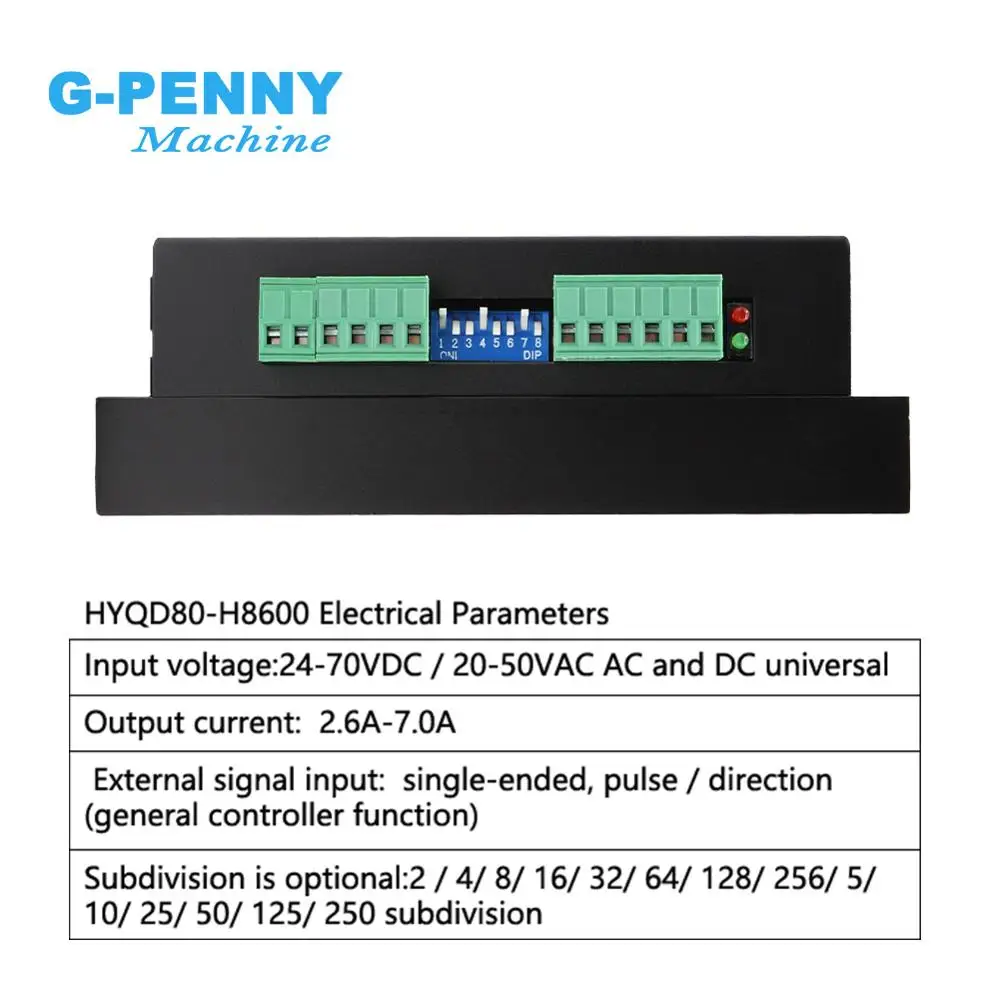

1 x H8600 Драйвер шагового двигателя 7A 20-50vAC/24-70vDC Microstep 256

• Название:H8600 Драйвер шагового двигателя

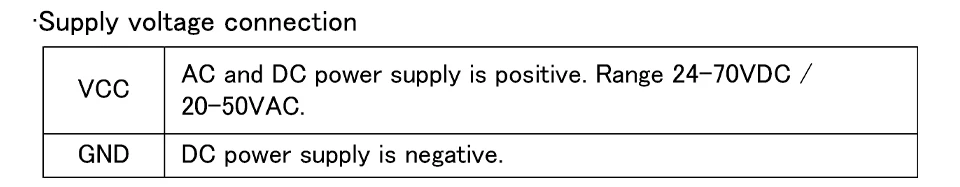

• Напряжение:20-50vAC / 24-70vDC

• • Сила тока:2,6-7.0A

• Microstep:256

Введение:

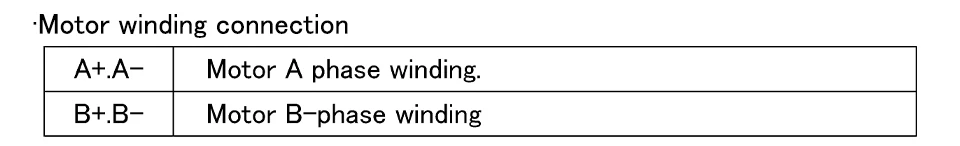

Диск используется Дискретная структурой компонентов, до тех пор, пока не превышает напряжение и проводка хорошее, пожалуйста, будьте уверены, что используйте двухфазный 4-провод, 6 линий, можно использовать 8 линий. Для двухфазного четырехпроводного, шестиполосного, восьмипроводного шагового двигателя серии 86,57 7A (включительно 7A).

Особенности:

1. Оптическая изоляция входного сигнала

2, частота измельчения 0 кГц

3, биполярный метод постоянного тока чоппер

4, переменный ток,20-50 в илиПостоянный ток 24-70 в

5, максимальный ток привода 7А/фаза

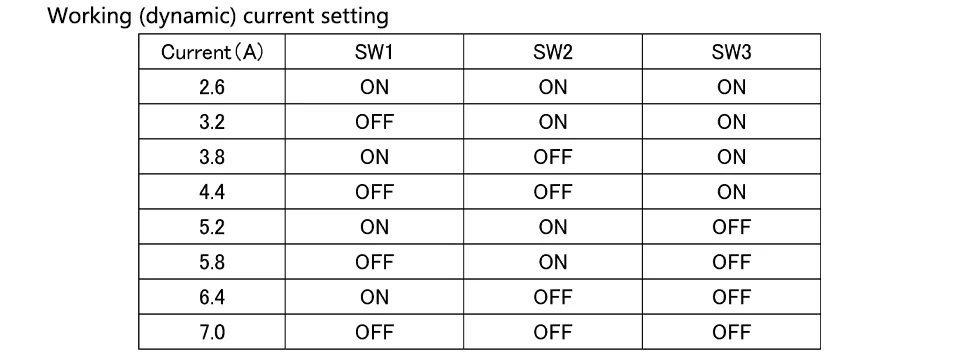

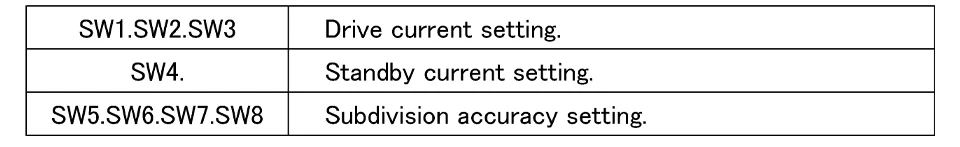

6. Выходной ток регулируется DIP-переключателем

7. Входной сигнал совместим с TTL и принимает дифференциальный сигнал

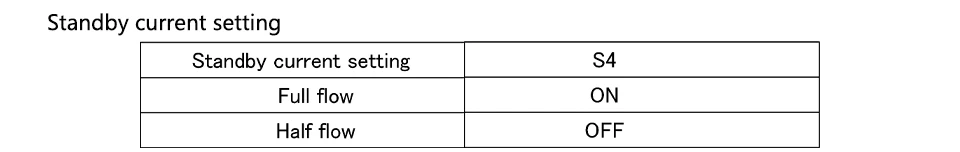

8, все еще погружается в полуавтоматический режим для уменьшения вождения и нагрева двигателя

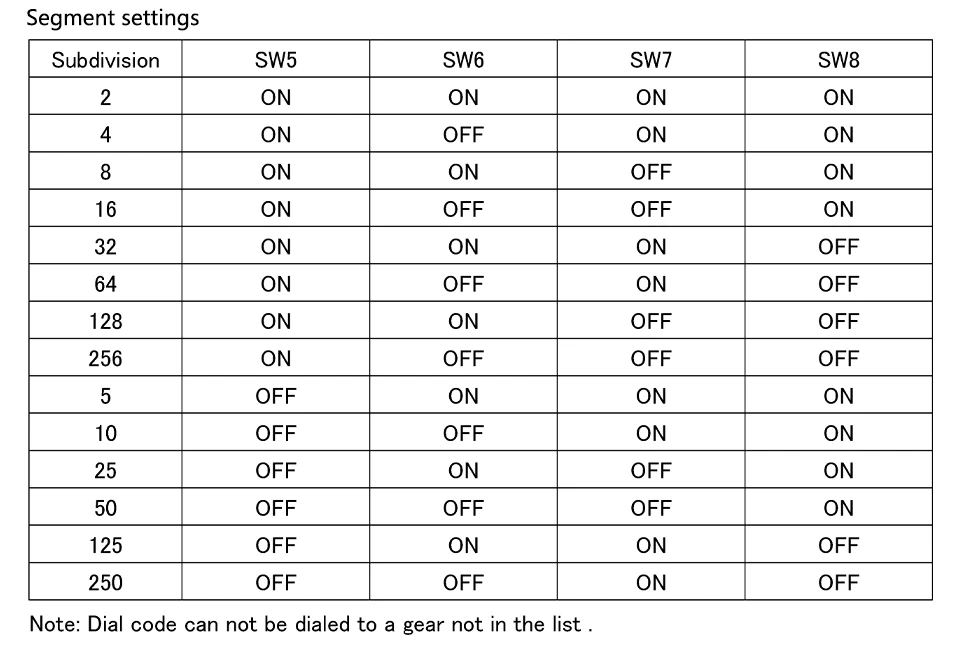

9, высокий пробой: 2,4,8,16,32,64, 128256 5,10,25,50, 125250

10, высокая надежность: после длительного тестирования, чтобы обеспечить достаточную стабильность, выбор устройства питания.

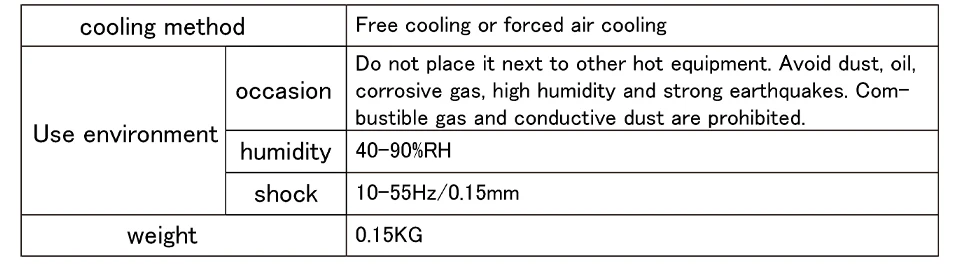

Использование экологических и электрических характеристик:

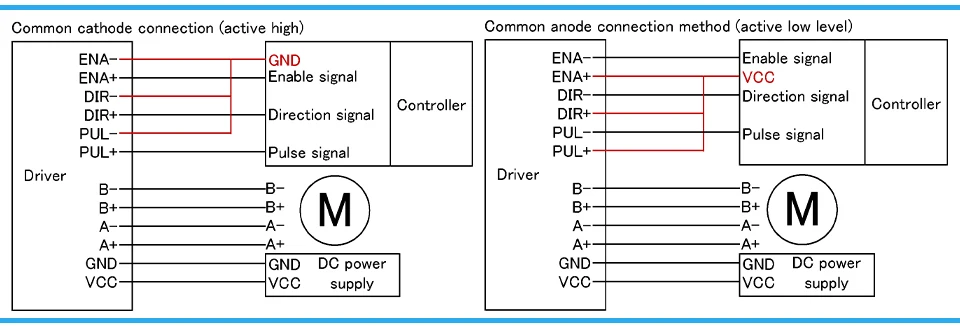

1. VCC и GND контроллера и драйвера на рисунке не должны быть разделены как можно больше.

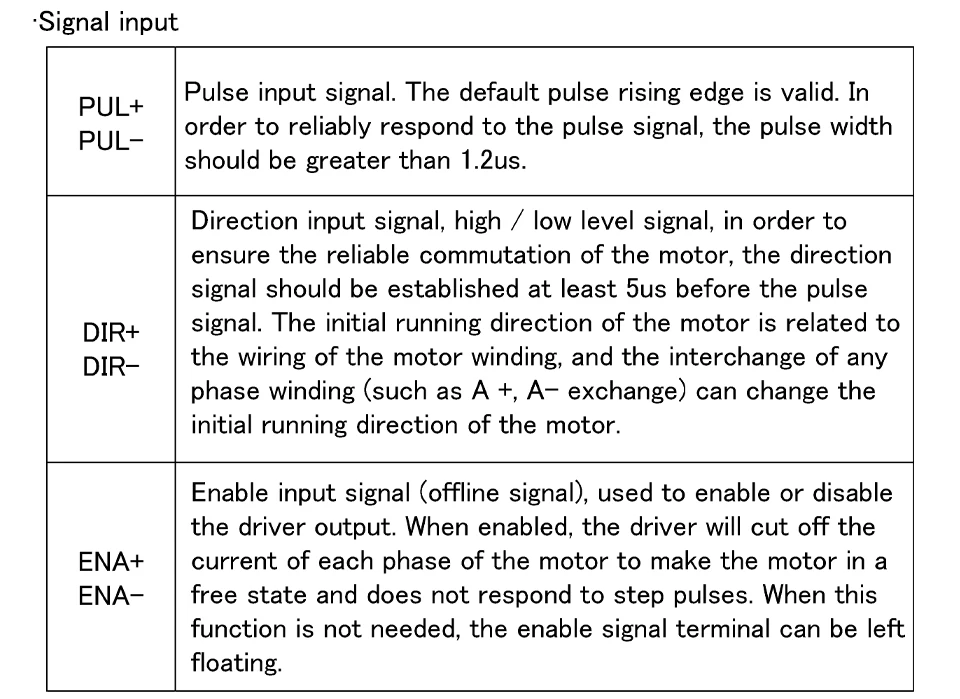

2. Эна терминал не может быть подключен. Когда Эна действительна, Ротор двигателя находится в свободном состоянии (автономном состоянии). В это время вы можете вручную повернуть вал двигателя, чтобы сделать корректировки, подходящие для вас. После того, как ручная регулировка завершена, установите Эна в недопустимое состояние, чтобы продолжить автоматическое управление.

(1) для предотвращения помех драйвера рекомендуется использовать экранированный кабель для управляющего сигнала, а защитный слой и провод заземления коротки. В той же машине допускается только заземление в той же точке. Если это не настоящий заземляющий провод, помехи могут быть серьезными. Не подключен.

(2) сигнальные линии импульса и направления, а также линия двигателя и линия электропередачи не могут быть соединены бок о бок. Лучше отделить их по крайней мере на 10 см или более, в противном случае шум двигателя будет легко мешать сигналу направления импульса и привести к неточности позиционирования двигателя, неустойчивости системы и другим ошибкам.

(3) Если один источник питания используется для нескольких приводов, параллельное соединение должно быть принято на источник питания, и не допускается переход к одному, а затем к другому в цепном соединении.

(4) строго запрещено подключать и отключать питание драйвера P2 терминала. Когда живой двигатель останавливается, большой ток все еще течет через катушку. Подключение и Отключение клеммы питания вызовет огромное мгновенное индуцированное электродвижущее усилие, чтобы сжечь драйвер.

(5) после добавления олова строго запрещено добавлять головку провода в клемму, в противном случае терминал может быть поврежден из-за перегрева контактного сопротивления.

(6) головку проводки не следует подвергать воздействию снаружи терминала, чтобы предотвратить случайное короткое замыкание и повреждение водителя.

J: момент нагрузки инерции и Эпсилона;: максимальное Угловое ускорение нагрузки C: коэффициент безопасности, рекомендуемое значение 1,2-1,4

После настройки тока, пожалуйста, запустите двигатель в течение 15-30 минут. Если повышение температуры двигателя слишком высокое (> 70 ℃), значение настройки тока должно быть уменьшено. Поэтому общая ситуация заключается в том, чтобы установить ток на значение, когда двигатель будет теплым в течение длительного времени, но не слишком горячим.

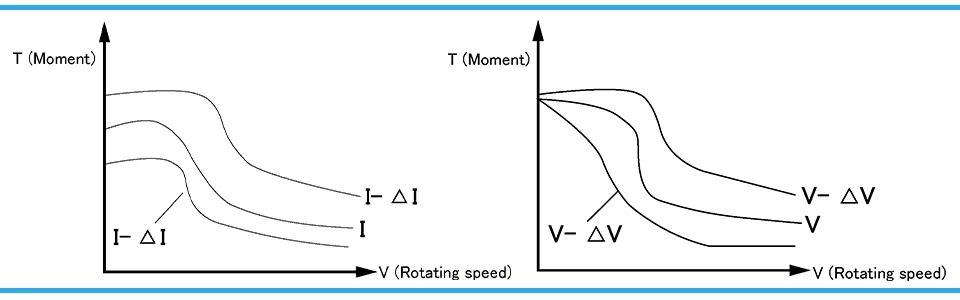

(1) Настройка напряжения питания в целом, чем выше напряжение питания, тем выше крутящий момент на высокой скорости двигателя. Чем больше он может избежать выхода из строя карты машины, вызванной недостаточным крутящим моментом на высокой скорости. С другой стороны, слишком высокое напряжение вызовет защиту от перенапряжения, двигатель будет генерировать больше тепла и может даже повредить драйвер. При работе под высоким напряжением Вибрация двигателя на низкой скорости будет больше.

(2) установленное значение выходной мощности для того же двигателя, чем больше значение настройки тока, тем больше выходной крутящий момент двигателя, но нагрев двигателя и водителя также более серьезен, когда ток большой. Удельная теплотворная способность не только связана с текущей установочной стоимостью, но и с типом упражнений и временем проживания. Следующие методы настройки используют Значение номинального тока шагового двигателя в качестве справки, но лучшее значение в практическом применении должно быть отрегулировано на этой основе. В принципе, если температура очень низкая (<40 ℃), значение настройки тока может быть увеличено соответствующим образом, чтобы увеличить выходную мощность двигателя (крутящий момент и Высокоскоростная реакция) по мере необходимости.

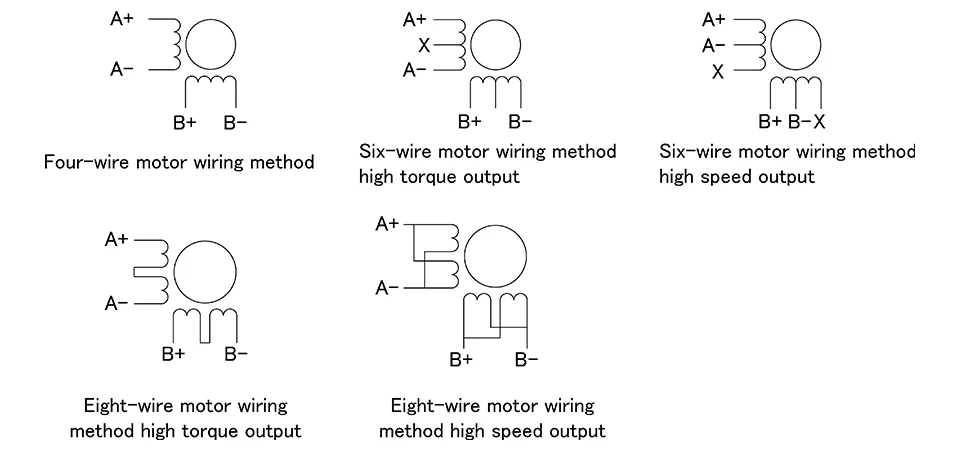

● Четырехпроводный Двигатель: выходной ток должен быть равен или немного больше номинального тока двигателя;

● Режим с высоким крутящим моментом шестипроводного двигателя: выходной ток устанавливается на 50% от номинального тока однополярного соединения двигателя;

● Высокоскоростной режим шестипроводного двигателя: выходной ток устанавливается на 100% от номинального тока однополярного соединения двигателя;

● Метод подключения 8-проводной серии двигателя: выходной ток может быть установлен на 70% от номинального тока однополярного метода подключения двигателя;

● Метод параллельного подключения 8-проводного двигателя: выходной ток может быть установлен на 140% от номинального тока однополярного метода подключения двигателя.

Note Примечание: Пожалуйста, запустите двигатель в течение 15-30 минут после установки тока. Если повышение температуры двигателя слишком высокое (> 70 ℃), то значение тока должно быть уменьшено. Поэтому общая ситуация заключается в том, чтобы установить ток на значение, когда двигатель будет теплым в течение длительного времени, но не слишком горячим.

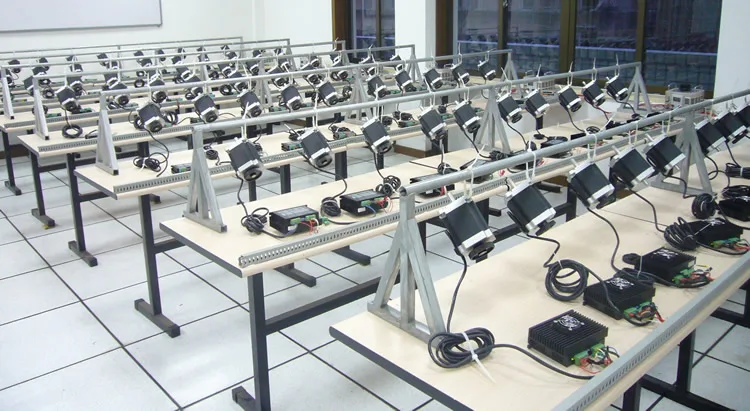

Комната тестирования:
