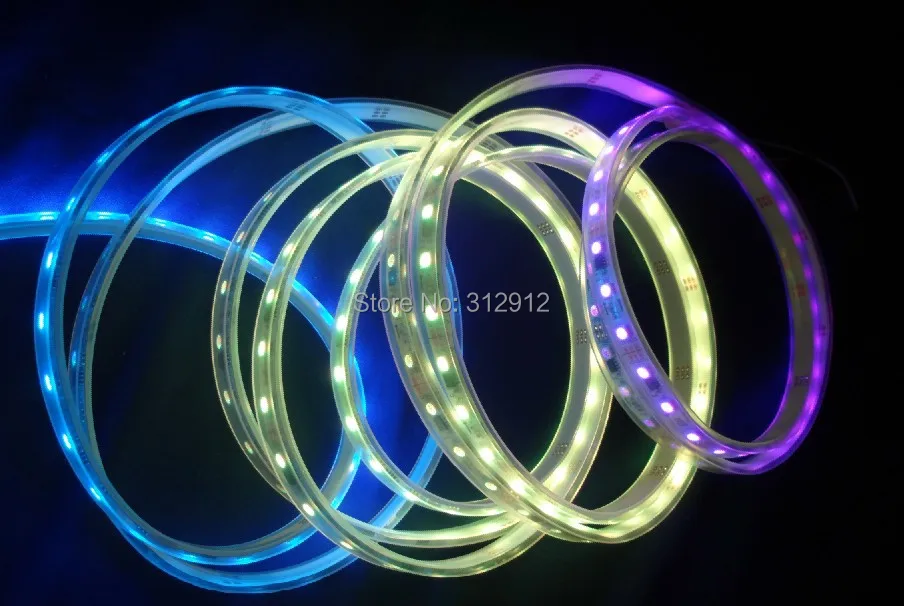

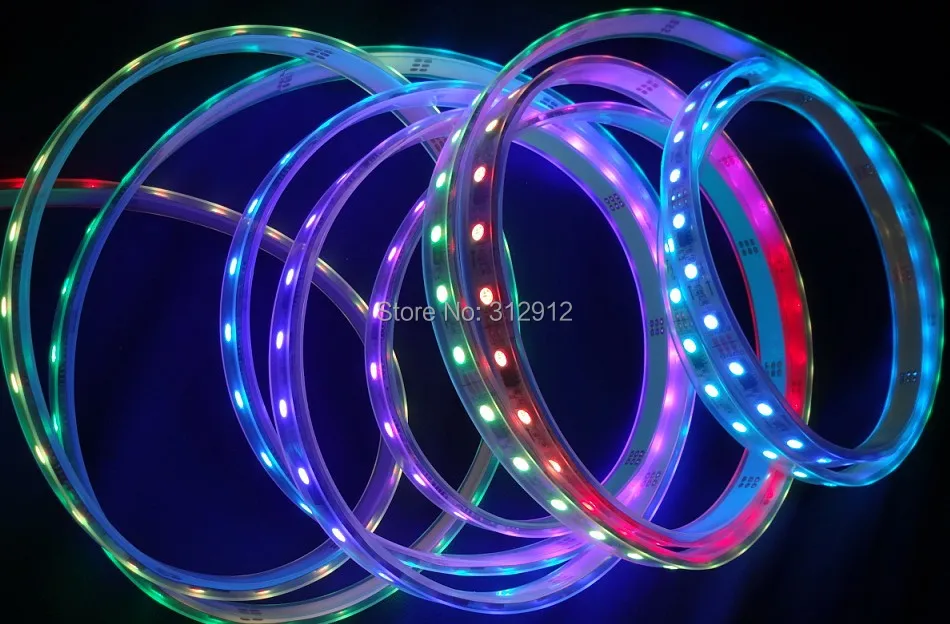

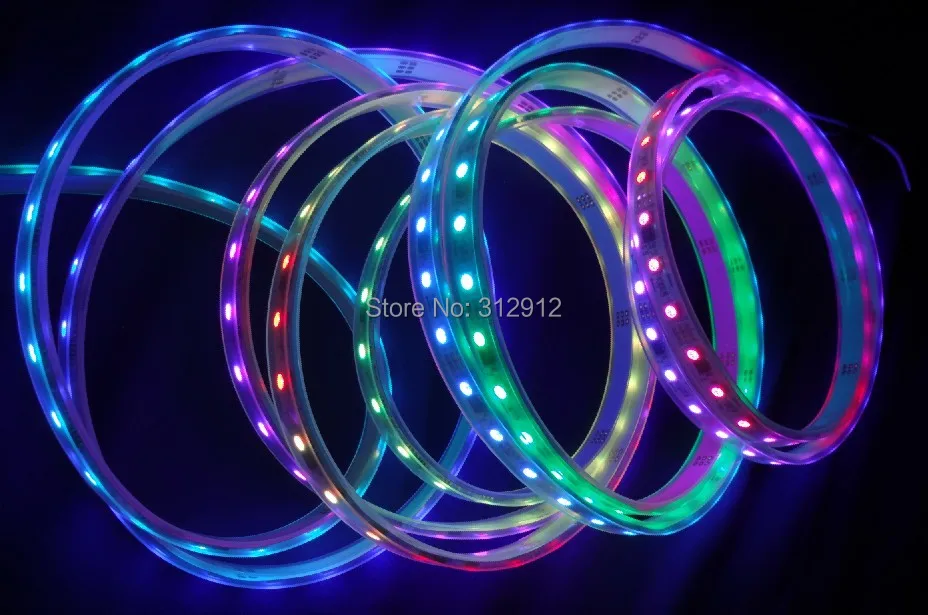

5 м DC12V 60 светодиодов/м 20 шт. ws2811 ic/meter (20 пикселей) светодиодная цифровая полоса IP68

5 м DC12V 60 светодиодов/м 20 шт. ws2811 ic/meter (20 пикселей) светодиодная цифровая полоса IP68

Лучший продукт продавца и протестирован рынком ---- ws2811 цифровая программируемая Светодиодная лента.

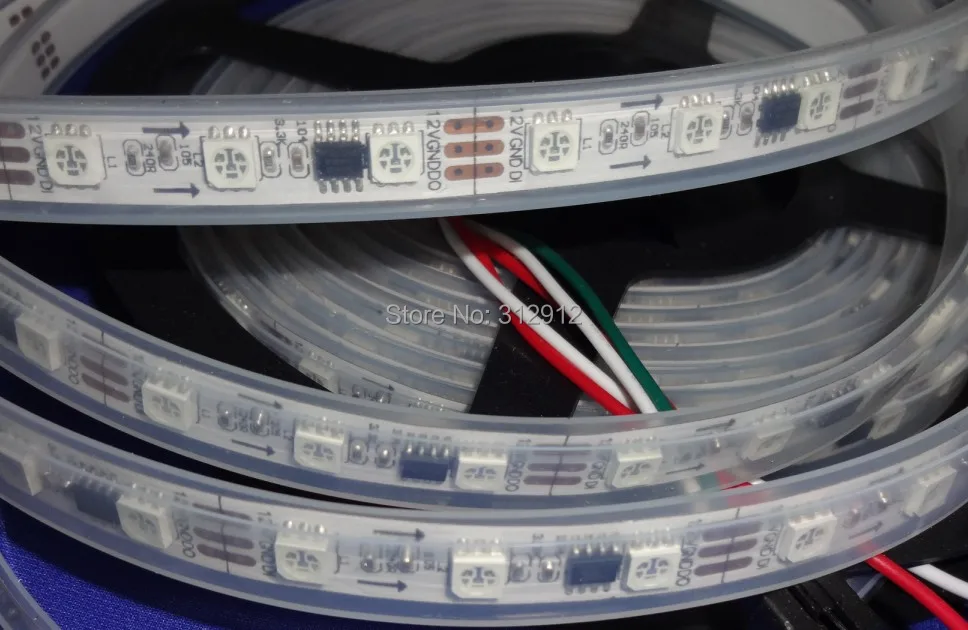

Каждый 3 светодиодных программируемых и разрезаемых, ширина: 10 мм ----- понижение напряжения, лучшее рассеивание тепла.

Спецификация

5050 smd rgb Светодиодная лента ws2811

Входное напряжение: ............. DC12v;

Мощность:. ...................... 14,4 Ватт/метр, 72 Ватт/рулон;

Светодиодный ресурс: ............. высокая яркость 5050 RGB;

Q'ty of LED:. .............. 60 светодиодов/метр, 240 светодиодов/рулон, каждый 3 светодиода контролируется отдельно

Тип ИС: ..................... ws2811 IC;

Q'ty IC:. ................. 20IC/метр (1 ic дисков 3led чип);

Пиксели: ......... 20/метр;

Шаг:. ...................... 16,6 мм (1000/60);

Серые Весы:. ............... 256;

Биты/Цвет:. .................. 8 бит/каждый цвет; всего 24 бит для RGB

FPC размер:. ................... Ширина: 10 мм, Высота: 2,5 мм;

Цвет FPC:. ................ Белый

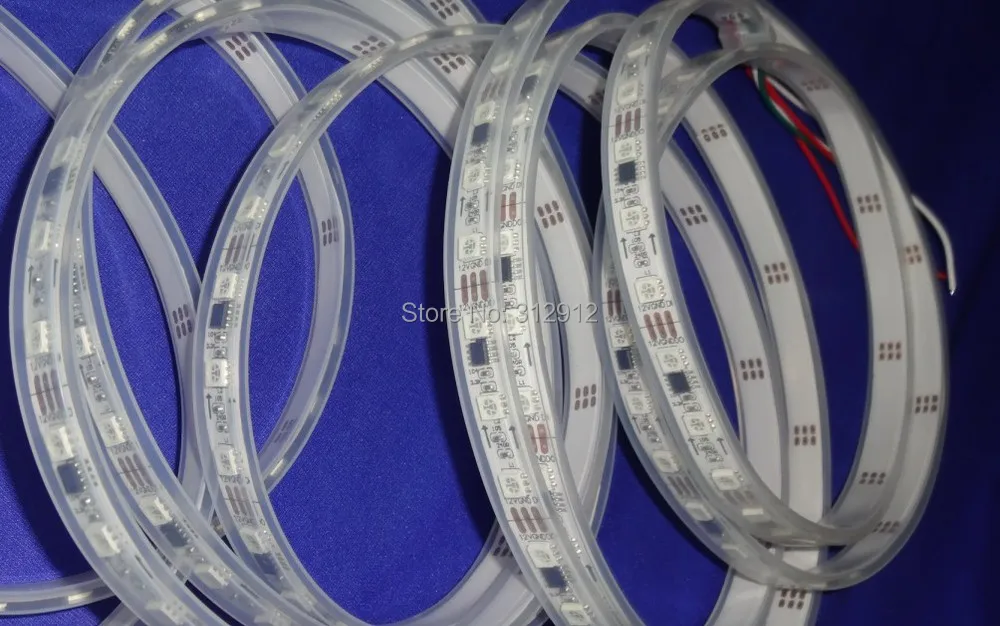

Степень защиты: ..........Водонепроницаемая силиконовая трубка

 Цвета:. ....................... Полноцветный RGB, изменение цвета мечты;

Сокращение: ...................... каждые 3 светодиода срезаются;

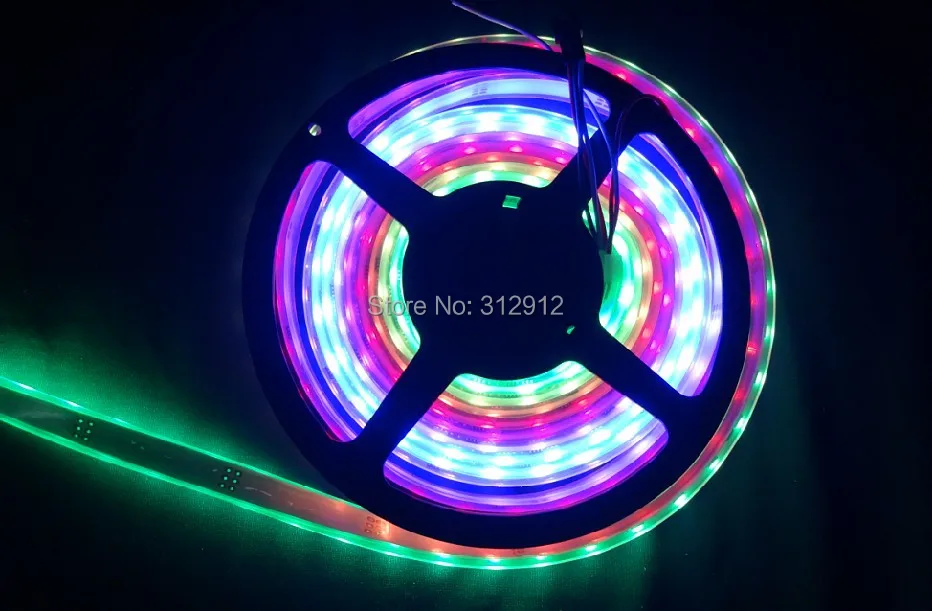

Упаковка:. ................... 5 метров/катушка в антистатическом пакете.

Система управления

Совместим с Arduino и DMX512.

Установка

3M клейкая лента для IP40 и IP65;

3 м клейкая лента или силиконовая IG-K и винт для IP67;

Силиконовый IG-K и винт для IP68.

Ws2811 ic chip main spec:

Компрессия выходного порта 12В.

Построен в stabilivolt, только добавить сопротивление к IC VDD ноги, когда под 24 в источник питания.

Серый уровень 256 может быть отрегулирован и частота сканирования не менее 400 Hz/s.

Встроенная цепь изменения сигнала, после того, как волна восстановится до следующего драйвера, убедитесь, что волновая форма не накапливается.

Встроенная электрическая схема сброса и отключение питания.

Каскадный порт передачи сигнала одним lin-e.

Любые две точки на расстоянии более 10 м Сигнал tran-smission без увеличения.

Когда частота обновления составляет 30 кадров в секунду, низкая скорость каскадного числа не менее 512 точек, режим скорости hig-h не менее 1024 точек.

Отправка данных со скоростью до 400 кбит/с и 800 кбит/с двумя узорами.

Общее описание

WS2811-это 3 канала выхода, специально для светодиодной схемы драйвера. Он внутренний включает интеллектуальную цифровую защелку portdata и схему усиления сигнала. Также включает точный внутренний осциллятор и 12В программируемый выходной привод постоянного тока. Для уменьшения пульсации источника питания 3 канала outp-ut предназначены для задержки включения.

IC использует одиночный NZR режим связи. после сброса питания чипа порт DIN получает от контроллера, первый IC собирает исходные данные 24 бит, затем отправляется во внутреннюю защелку данных, другие данные, которые изменяют с помощью внутренней схемы усиления сигнала, отправляются на следующий каскад IC через порт DO. После передачи для каждого чипа сигнал для уменьшения 24 бит. IC принимает автоматическую переделку передачи технологии, что делает чип Каскадный номер не ограничен передачей сигнала, зависит только от скорости передачи сигнала.

Защелка данных IC зависит от полученных 24-битных данных, которые дают различный сигнал коэффициента мощности в порту OUTR, OUTG, OUTB. Все чипы синхронно передают полученные данные в каждый сегмент, когда порт DIN вводит сигнал сброса. Он получит новые данные снова после окончания сигнала сброса. Перед получением нового сигнала сброса контрольный сигнал порта OUTR, OUTG, OUTB не изменился. IC отправил PWM данные, которые были получены в OUTR, OUTG, OUTB порт, после получения низкого напряжения сброса сигнала время удерживает более 50 us. Мы предлагаем два пакета SOP8 и DIP8.
