! Новый ЧПУ щит v3 гравировальный станок/3D принтер/A4988 Плата расширения

! Новый ЧПУ щит v3 гравировальный станок/3D принтер/A4988 Плата расширения

Полезная подсказка: Уважаемый покупатель, добро пожаловать в наш магазин! Самые дешевые транспортные услуги экономическая логистику категории (эконом-авиапочтой SunYou, Почта Китая Ordinary Small Packet Plus) может быть отслежен только для того, чтобы он прибудет в вашу страну, пожалуйста, выберите стандартную логистику, если вам нужна полная информация для отслеживания.

A, общая информация о продукте

В Плата расширения может использоваться в качестве станок для резьбы по дереву, 3dprinter драйвер Плата расширения на общую сумму offourthe слот привода модуль шаговый двигатель. Обратите внимание, что Moto Sako не имеет модуля шагового двигателя 4988, необходимо быть в магазине, чтобы купить его можно было управлять, дорога не входит в двигатель, И каждый шаговый двигатель требуется только для двух отдельных покупателей, то есть для шести отдельных может быть очень хорошим управлением и тремя шаговыми двигателями, очень удобным и удобным для использования традиционного шагового двигателя.

Два, UNOAnd moduleIOIntroduction к соответствию рта

Для базового управления шаговым двигателем нужен штифт, другой штифт находится в гравировальной машине или 3 для принтера при его использовании, здесь мы не даем подробных сведений, соответствующих вышеуказанным требованиям.

UNO ---------------------- Плата расширения

8 ------------------------ (Драйвер шагового двигателя ENStepper обеспечивает эффективность конца и низкого уровня)

7 и Z.DIR (управление направлением ZAxis)

6 и Y.DIR (управление направлением YAxis)

5 и X.DIR (управление направлением XAxis)

4 проведения Z. Шаг (управление шагом ZAxis)

3 проводящий Y. Шаг (управление шагом YAxis)

2 проводящих X-шага (управление шагом XAxis)

/Ниже приведены простые процедуры управления шаговым двигателем,

# Define EN 8/шаговый двигатель до конца, эффективен низкий уровень

# Define X_DIR 5 // управление шаговым мотором Xaxis

# Define Y_DIR 6 // управление шаговым мотором yaxis

# Define Z_DIR 7 // управление шаговым мотором zaxis

# Define X_STP 2 // управление шагом xaxis

# Define Y_STP 3 // управление шагом yaxis

# Define Z_STP 4 // управление шагом zaxis

*

/Функция: пошаговая Функция: управление направлением шагового двигателя, пошаговый.

/Параметры: грязевой контроллер, соответствующий шаговому двигателю, шаговый контроллер соответствует шаговому шагу двигателя, количество шагов

/Без возвратной стоимости

*/

Шаг Void (каталог переменных байт, побайтные интервалы int)

{

(Цифровая запись dirPin, dir);

Задержка (50);

Для (int i = 0; I < steps; i ++) {

Цифровая запись (stepperPin, HIGH);

DelayMicroseconds (800);

Цифровая запись (stepperPin, LOW);

DelayMicroseconds (800);

}

}

Void (установка) {// будет использоваться на шаговом мотором iopin, установленном на выходе

(PinMode X_DIR, выход); pinMode (X_STP, выход);

(PinMode Y_DIR, выход); pinMode (Y_STP, выход);

(PinMode Z_DIR, выход); pinMode (Z_STP, выход);

(PinMode EN, выход);

(Цифровое письмо EN, LOW);

}

Void (loop) {

(Step false, X_DIR, X_STP, 200); // реверсирование двигателя XShaft, сотый шаг для круга

(Step false, Y_DIR, Y_STP, 200); // реверсирование двигателя yShaft, сотый шаг для круга

(Step false, Z_DIR, Z_STP, 200); // реверсирование двигателя zShaft, сотый шаг для круга

Задержка (1000);

(Истинный шаг, X_DIR, X_STP, 200); // преобразователь двигателя XShaft, сотый шаг для круга

(Истинный шаг, Y_DIR, Y_STP, 200); // yShaft моторный регулятор, сотый шаг для круга

(Истинный шаг, Z_DIR, Z_STP, 200); // преобразователь двигателя zShaft, сотый шаг для круга

Задержка (1000);

}



Экспериментальные явления: Поворот шагового двигателя, последовательность, затем поворот истории, и цикл.

Стоит отметить, что в thea4988когда модуль не подключен, режим подключения шагового двигателя:

2 А, 2B для группы (красный, зеленый),1a, 1B для группы (синий, желтый) хотели бы изменить направление, изменить расположение одной группы может быть, для примера 2a, and2bобмен.

Описание продукта

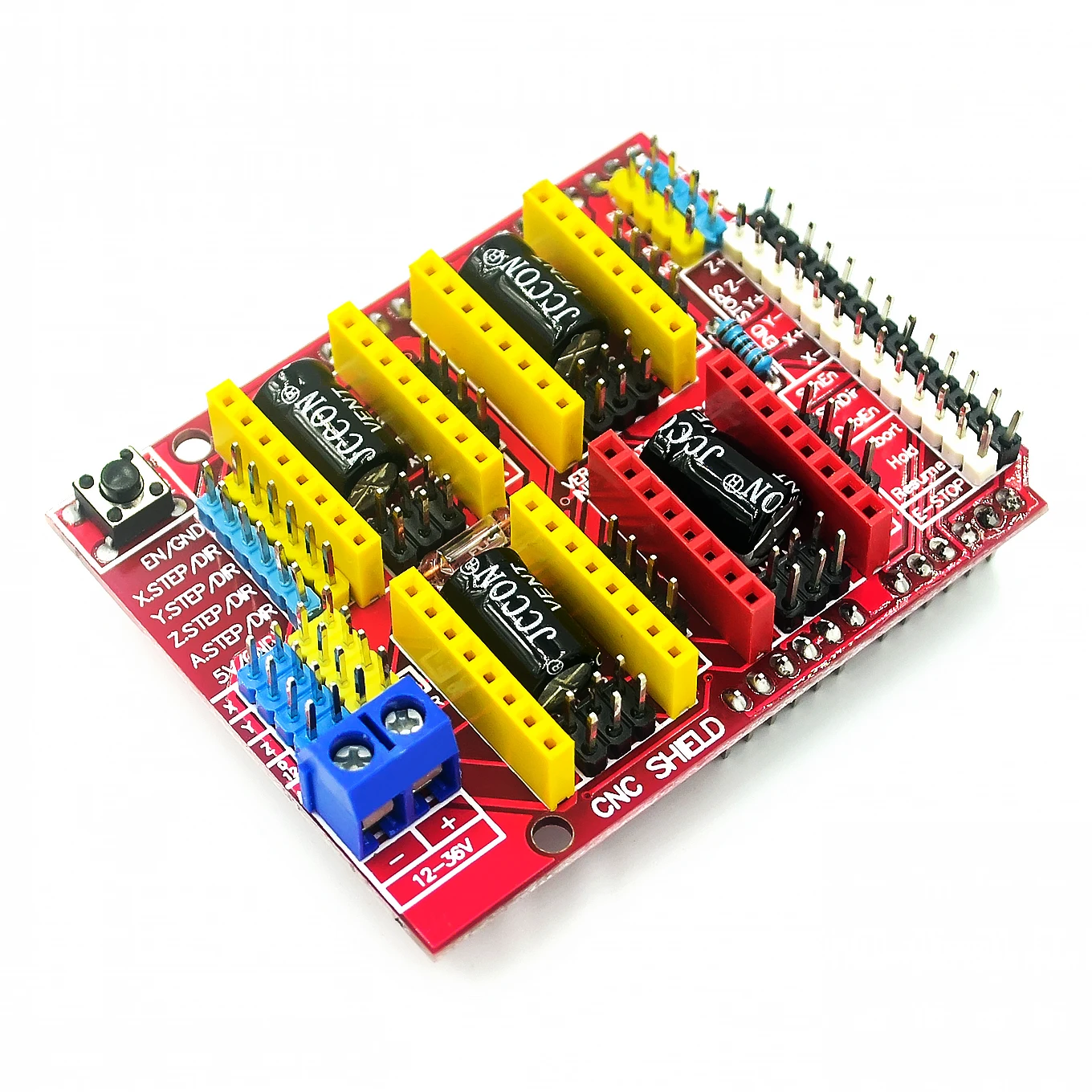

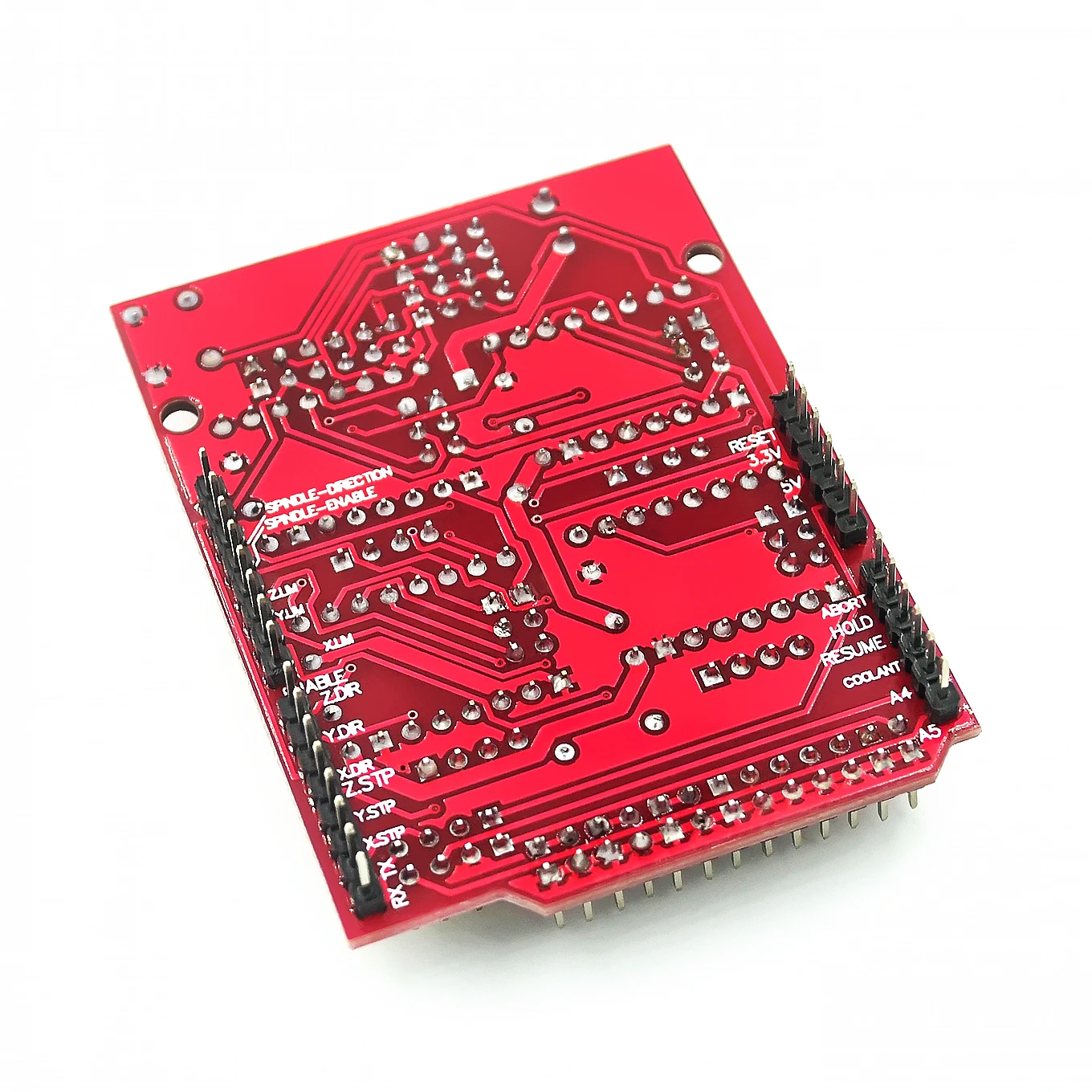

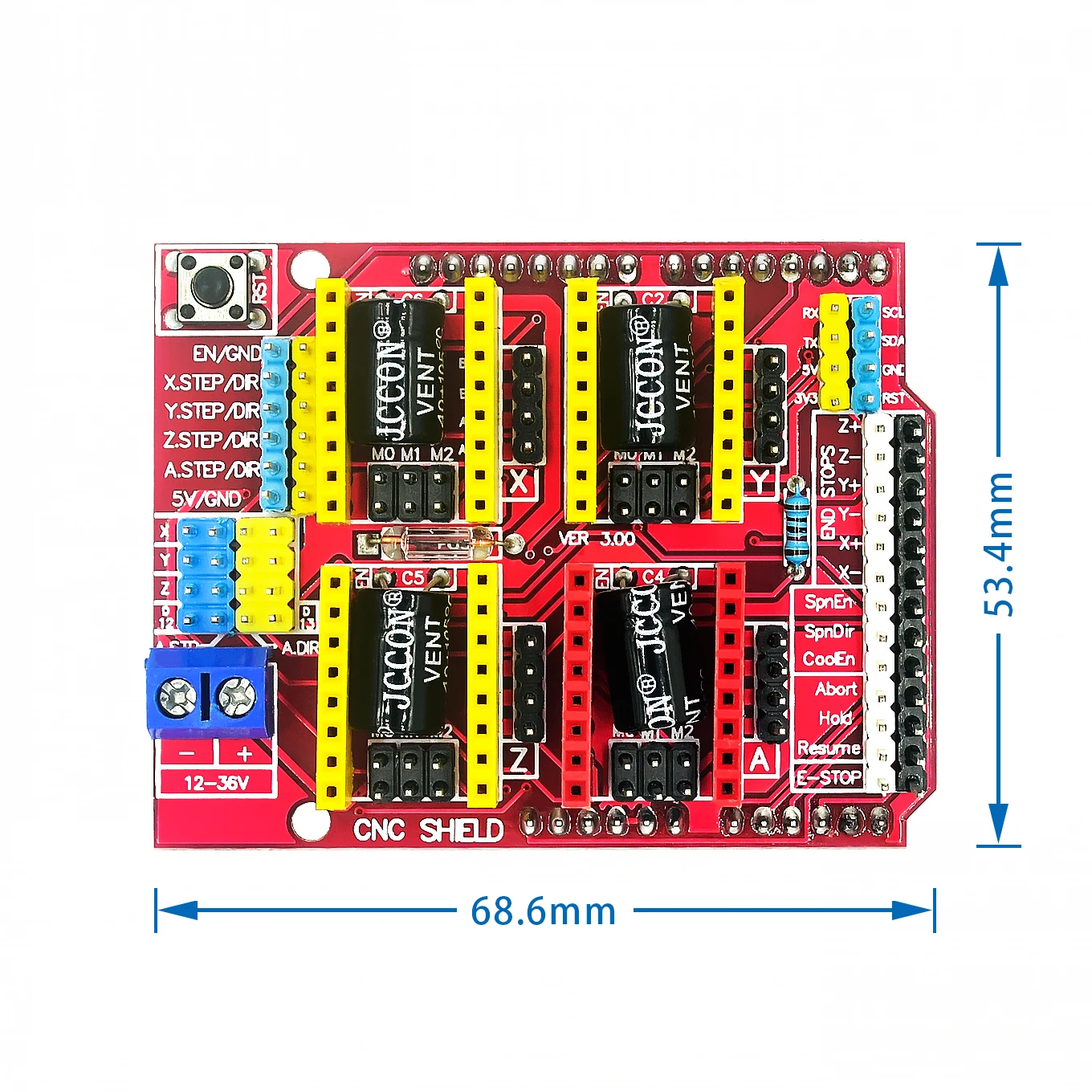

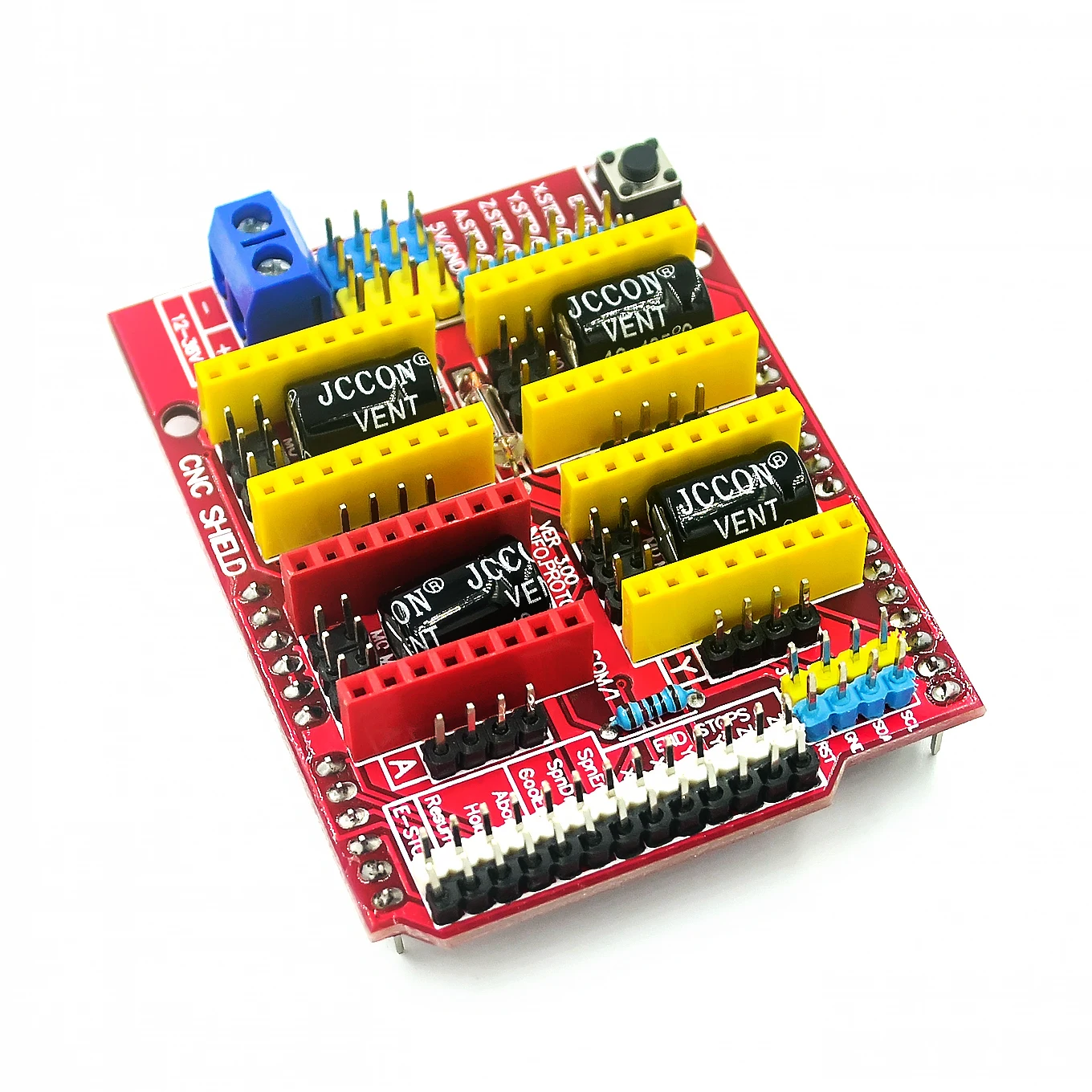

Щит ЧПУ:
Новейший ЧПУ экран версии 3
0,9 совместимость. GRBL (прошивка с открытым исходным кодом, которая работает на uno, который превращает команды G-code в stepper 37 сигналов)
ШИМ шпиндель и контакты направления
4-осевая машина Поддержка (X, Y, Z, может дубликат X, Y, Z, или сделать полный 4th оси с пользовательскую прошивку с помощью шпильки D12 и D13)
2 x конечные ограничители для каждой оси (всего 6)
Поддерживается охлаждающая жидкость
Используются съемные Шаговые драйверы, совместимые с A4988 или DRV8825
Перемычки для установки шага Micro-Stepping (некоторые драйверы, такие как DRV8825, могут работать до 1 / 32 микрошага)
Компактный дизайн.
Шаговые двигатели можно подключить к контактным разъемам Molex или припаянным 4 на месте.
Работает на 12-36 В постоянного тока. (в настоящий момент только драйверы DRV8825 могут обрабатывать до 36 В, поэтому учитывайте рабочее напряжение при включении.)
