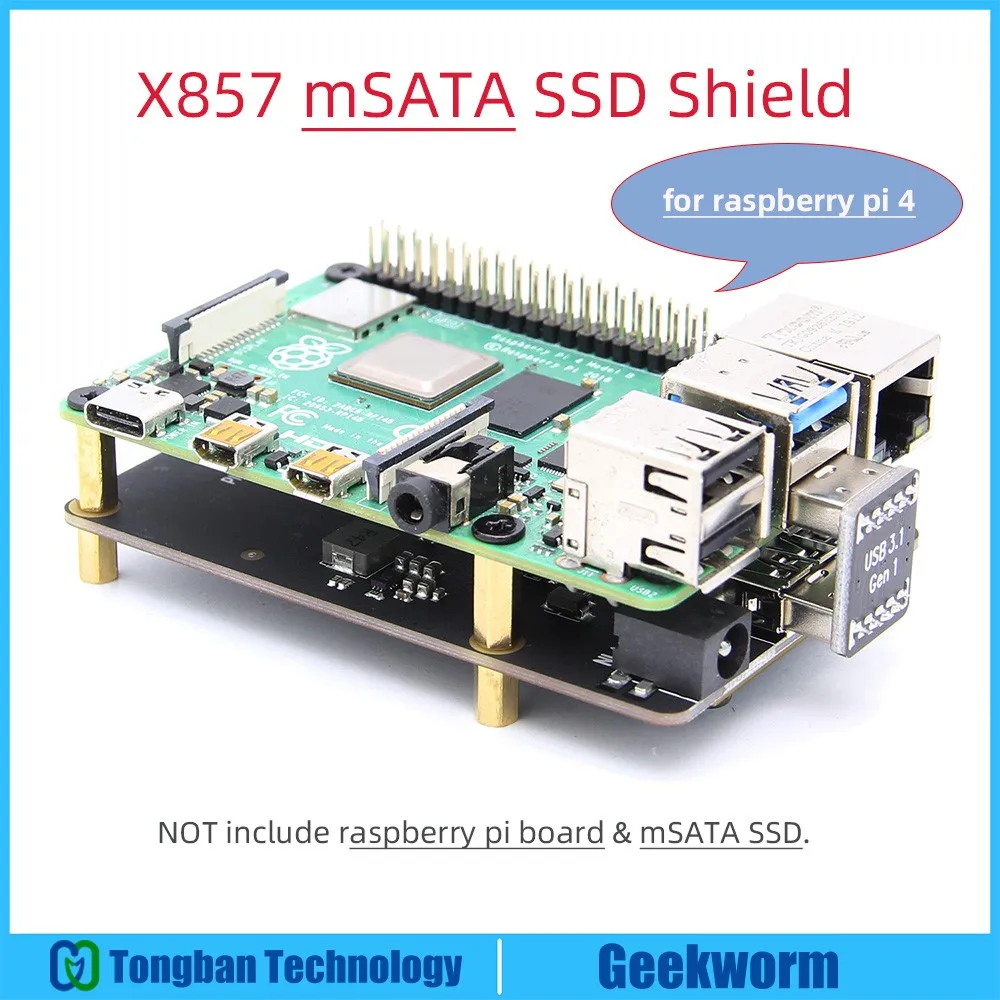

Плата расширения Raspberry Pi 4 mSATA SSD щит X857 только для B(4 Model B)|Демонстрационные стенды|
2 207,30 руб.
Raspberry Pi 3B Одиночная аркадная антипригарная Ретро игровая консоль все в одном
11 420,22 руб.
Open103V пакет A # STM32F103VET6 STM32F103 STM32 ARM Cortex M3 доска + 3 2 дюйма 320x240 сенсорный ЖК 7 шт
5 405,17 руб.
Новый Khadas одноплатный компьютер VIM2 Basic 1 4 с Amlogic S912|Демонстрационные стенды| |
6 090,43 руб.
Arcade D 1P USB аркадная коробка управления для Raspberry Pi/PC/Notebook/OTG Android Phone/Tablet/Smart TV 1
6 927,97 руб.
Raspberry Pi 3 Model B + (плюс) 3в1 материнская плата акриловый корпус/корпус охлаждающий
4 034,65 руб.
MPU 9250 MPU9250 BMP280 SPI IIC/I2C 10DOF ускорение гироскоп Компас 9 осевой Датчик Модуль платы для
711,15 руб.
Development Board Store
Магазина Development Board Store работает с 18.02.2013. его рейтинг составлет 97.07 баллов из 100. В избранное добавили 1851 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1797 наименований товаров, успешно доставлено 2552 заказов. 375 покупателей оставили отзывы о продавце.
Характеристики
Пакет для OpenEP3C16 C B # EP3C16 EP3C16Q240C8N FPGA ALTERA Cyclone III макетная плата + 19 комплектов
История изменения цены
*Текущая стоимость 11 800,92 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-21-2026 | 14042.66 руб. | 14744.73 руб. | 14393 руб. |
| Feb-21-2026 | 13924.30 руб. | 14620.40 руб. | 14272 руб. |
| Jan-21-2026 | 11682.92 руб. | 12266.36 руб. | 11974 руб. |
| Dec-21-2025 | 13688.30 руб. | 14372.63 руб. | 14030 руб. |
| Nov-21-2025 | 11918.61 руб. | 12514.12 руб. | 12216 руб. |
| Oct-21-2025 | 13452.7 руб. | 14125.2 руб. | 13788.5 руб. |
| Sep-21-2025 | 13334.57 руб. | 14001.15 руб. | 13667.5 руб. |
| Aug-21-2025 | 13216.59 руб. | 13877.11 руб. | 13546.5 руб. |
| Jul-21-2025 | 13098.53 руб. | 13753.41 руб. | 13425.5 руб. |
Описание товара
OpenEP3C16-C упаковка B # EP3C16 EP3C16Q240C8N FPGA ALTERA Cyclone III макетная плата + 19 комплектов модулей аксессуаров
Плата разработки FPGA предназначена для серии ALTERA Cyclone III, имеет встроенную систему EP3C16 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.
Обзор
OpenEP3C16-CЭто Плата развития FPGA, которая состоит из материнской платыDVK600И основная плата FPGACoreEP3C16.
OpenEP3C16-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone III series FPGA. OpenEP3C16-C позволяет легко и быстро начать дизайн с процессором Nios II.
Что на материнском доске
- FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
- Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
- Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
- Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
- Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
- Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
- Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей
- Интерфейс 32I/Os_3,Для подключения комплектующих досок/модулей
Все интерфейсы ввода/вывода выше:
- Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
- Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
- Интерфейс SDRAM
- Для подключения платы аксессуаров SDRAM
- Также работает как FPGA CPLD разъемы расширения
- ЖК-интерфейс,Для подключения LCD22, LCD12864, LCD1602
- Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
- 5 V DC jack
- Джойстик:Пять позиций
- Зуммер
- Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
- Выключатель питания
- Перемычка зуммера
- Перемычка с одним проводом
- Перемычка для джойстика
Для джемперов 17-19:
- Короткая перемычка для подключения к I/Os, используемая в коде примера
- Откройте перемычку для подключения к другим пользовательским контактам через перемычки
DVK600 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате. Например, при подключении к Core3S500E/CoreEP2C8 '32I/Os_3' не подключен.
Что на CoreEP3C16
- EP3C16Q240C8N:Устройство ALTERA Cyclone III FPGA с функциями:
- Рабочая частота:50 МГц
- Рабочее напряжение:1,15 в ~ 3,465 в
- Упаковка:QFP240
- I/Os:136
- LEs:15408
- RAM:504кб
- PLLs: 4
- Отладка/программирование:Поддержка JTAG
- AMS1117-3.3,3,3 В регулятор напряжения
- AMS1117-2.5,Регулятор напряжения 2,5 В
- AMS1117-1.2,Регулятор напряжения 1,2 В
- EPCS16,Встроенная последовательная флэш-память, для хранения кода
- Индикатор питания
- Светодиоды
- Кнопка сброса
- Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
- 50 м активный кристаллический осциллятор
- Интерфейс JTAG:Для отладки/программирования
- Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
Фотографии
OpenEP3C16-C совет по разработке
OpenEP3C16-C совет по разработке
OpenEP3C16-C панель для разработки
Материнская плата DVK600
FPGA основная плата CoreEP3C16
FPGA основная плата CoreEP3C16
Подключение к различным периферийным устройствам
Подключение к 3,2-дюймовому сенсорному ЖК-дисплею
Подключение к LCD12864
Подключение к LCD1602
Подключение к плате RS232
Подключение к плате RS485
Подключение к USB UART Board
Подключение к 8 светодиодным панелям
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к 4x4 клавиатуре
Подключение к плате EEPROM
Несколько периферийных устройств, подключенных к одному интерфейсу
Подключение к плате DataFlash
Подключение к плате Ethernet
Подключение к USB плате CY7C68013A
Подключение к NRF24L01 RF плате
Подключение к плате для хранения Micro SD
Подключение к плате VGA PS2
Подключение к плате SDRAM
Подключение к плате SDRAM
Подключение к любой вспомогательной плате, которая вам нужна
Примечание: OpenEP3C16-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.
Примеры
OpenEP3C16-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.
| Периферийное устройство | Описание | Интерфейс | Verilog | VHDL | NIOS II C |
|---|---|---|---|---|---|
| S29GL128P | NorFLASH | 32I/Os | Y | ||
| AT24CXX | EEPROM | I2C | И radic; | И radic; | И radic; |
| FM24CXX | Фрам | I2C | И radic; | И radic; | И radic; |
| AT45DBXX | DATAFLASH | SPI | И radic; | ||
| Sd-карта | Вспышка | SPI | И radic; | ||
| H57V1262GTR | SDRAM | Параллельный | И radic; | ||
| PCF8563 | RTC | I2C | И radic; | ||
| DS18B20 | Датчик температуры | 1 провод | И radic; | И radic; | И radic; |
| SP3232 | Серийное общение | UART | И radic; | И radic; | И radic; |
| SP3485 | Серийное общение | UART | И radic; | И radic; | И radic; |
| PL2303 | USB для UART | UART | И radic; | И radic; | И radic; |
| FT245 | USB TO FIFO | Параллельный | И radic; | ||
| CY7C68013A | Usb-устройство | I/Os | И radic; | ||
| ENC28J60 | Контроллер Ethernet | SPI | И radic; | ||
| Зуммер | Звуковое устройство | 1I/O (ШИМ) | И radic; | И radic; | И radic; |
| Клавиатура PS/2 | Входное устройство | PS/2 | И radic; | И radic; | |
| Одиночные кнопки | Входное устройство | ---- | И radic; | И radic; | И radic; |
| 4x4 клавиатуры | Входное устройство | 8I/Os | И radic; | И radic; | И radic; |
| Джойстик | Входное устройство | 5I/Os | И radic; | И radic; | И radic; |
| Светодиод | Демонстрационное устройство | ---- | И radic; | И radic; | И radic; |
| 8 светодиодов | Демонстрационное устройство | 13I/Os | И radic; | И radic; | И radic; |
| Монитор VGA | Демонстрационное устройство | VGA | И radic; | И radic; | |
| Персональный ЖК-дисплей | Демонстрационное устройство | 11I/Os | И radic; | И radic; | |
| Графический ЖК-дисплей | Демонстрационное устройство | 11I/Os | И radic; | ||
| 3,2-дюймовый многоцветный ЖК-дисплей + сенсорный экран | Устройство отображения + устройство ввода | 32I/Os | И radic; |
Интерфейс отладки/программирования
Плата разработки OpenEP3C16-C FPGA интегрирует интерфейс JTAG для программирования/отладки.
JTAG названия и описание сигнала
| Штырь | Название сигнала | Описание |
|---|---|---|
| 1 | TCK | Сигнал часов |
| 2 | GND | Сигнал заземления |
| 3 | TDO | Данные от устройства |
| 4 | VCC (TRGT) | Целевой источник питания |
| 5 | TMS | JTAG state machine control |
| 6 | NC | Нет подключения |
| 7 | NC | Нет подключения |
| 8 | NC | Нет подключения |
| 9 | TDI | Данные для устройства |
| 10 | GND | Сигнал заземления |
Надпись JTAG
Ресурсы для развития
Руководство пользователя CD включает следующие ресурсы разработки:
- Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
- Демонстрационный код (Verilog, VHDL и NIOS II C)
- Схема (PDF)
- FPGA разработка документов (спецификации и т. Д.)
Вики:Www.wav eshare.com/wiki/OpenEP3C16-C
В комплект входит
"Стандартная упаковка"И"Комплект аксессуаров для досок"Ниже включены.
Стандартная упаковка
- OpenEP3C16-C макетная плата x 1
- 4-контактный провод x 2
- 2-контактный провод x 2
- Кабель питания USB x 1
2
3
4
Комплект аксессуаров для досок
- 3,2 дюйма 320x240 сенсорный ЖК-дисплей x 1
- 3,2-дюймовый ЖК-адаптер (B) x 1
- Плата VGA PS2 x 1
- PL2303 USB UART Board (mini) x 1
- NorFlash Board (B) x 1
- Плата SDRAM (B) x 1
- Плата для хранения Micro SD x 1
- AT45DBXX DataFlash Board x 1
- FM24CLXX Фрам доска x 1
- CY7C68013A USB плата (мини) x 1
- ENC28J60 плата Ethernet x 1
- PCF8563 RTC плата x 1
- DS18B20 x 1
- LCD12864 (3,3 В Синяя подсветка) x 1
- LCD1602 (3,3 В Синяя подсветка) x 1
- FT245 USB FIFO Board (mini) x 1
- Светодиодная панель 8 шт. x 1
- 8 кнопок x 1
- 4x4 клавиатуры x 1
- Usb-разъем типа A для мини-кабеля типа B x 1
