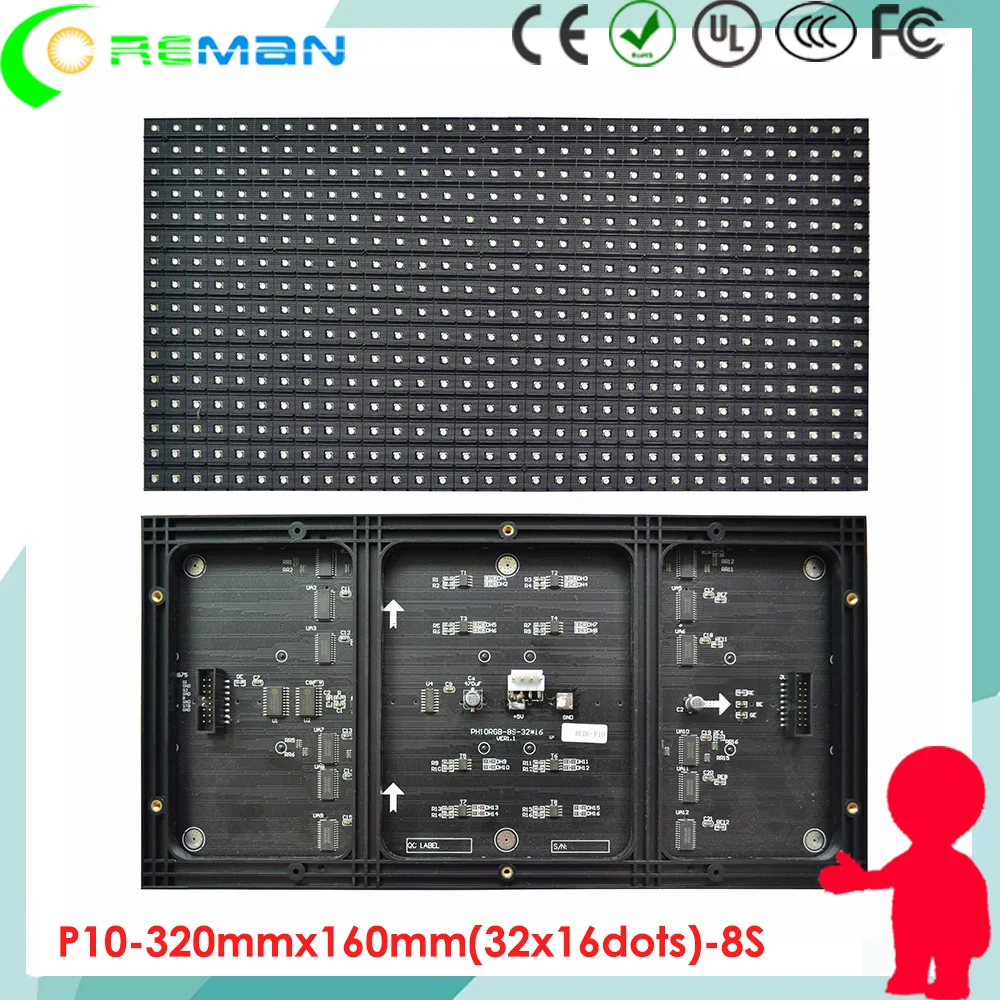

Модуль светодиодного экрана SMD3528 RGB p10 мм/модуль дисплея p10/полноцветный
565,50 руб.

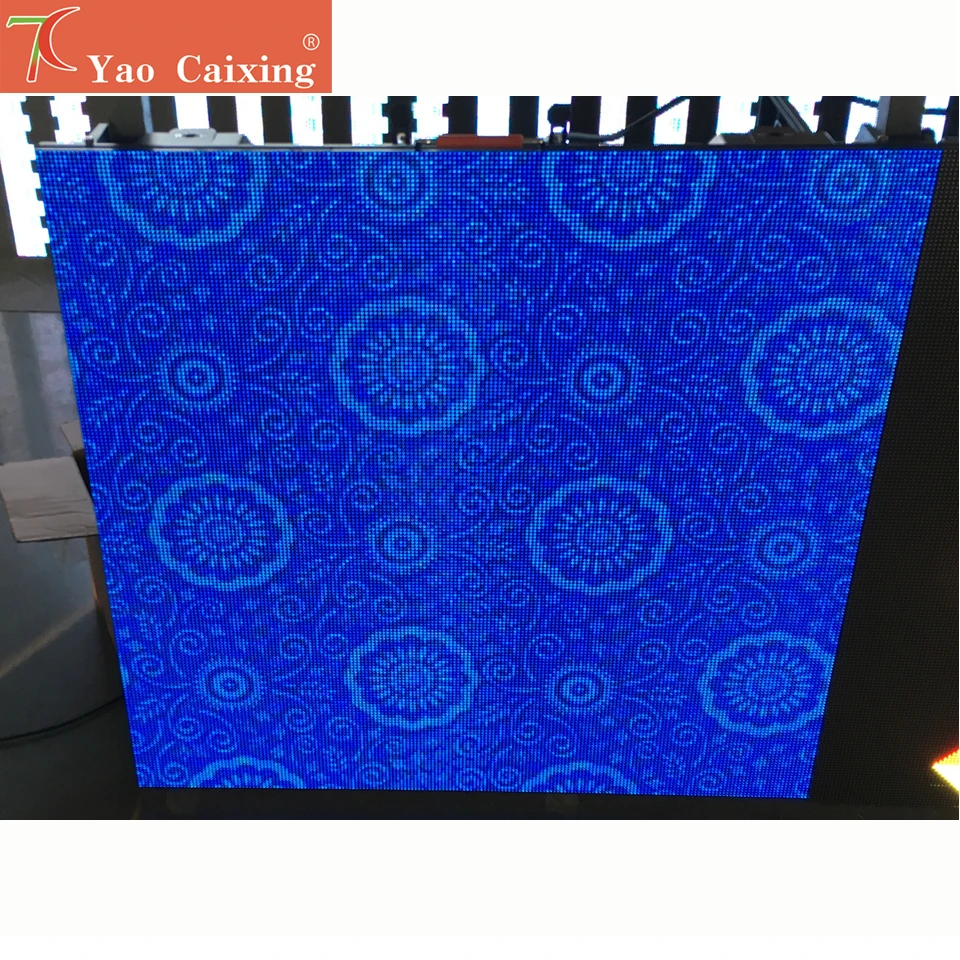

Китайский maufacturer распродажа SMD Полноцветный арендный экран для рекламы настенная
29 321,55 руб.

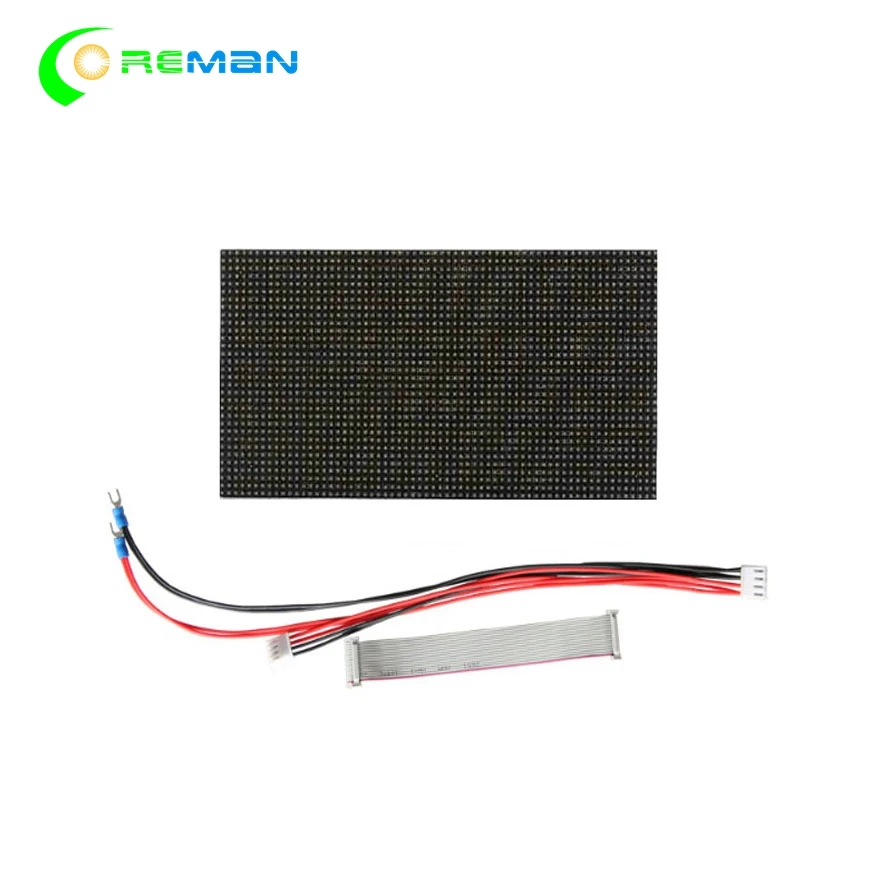

P2.5 P3 P4 P5 P6 P10 внутренний полноцветный светодиодный модуль 192x96 мм RGB полноцветная
671,81 руб.

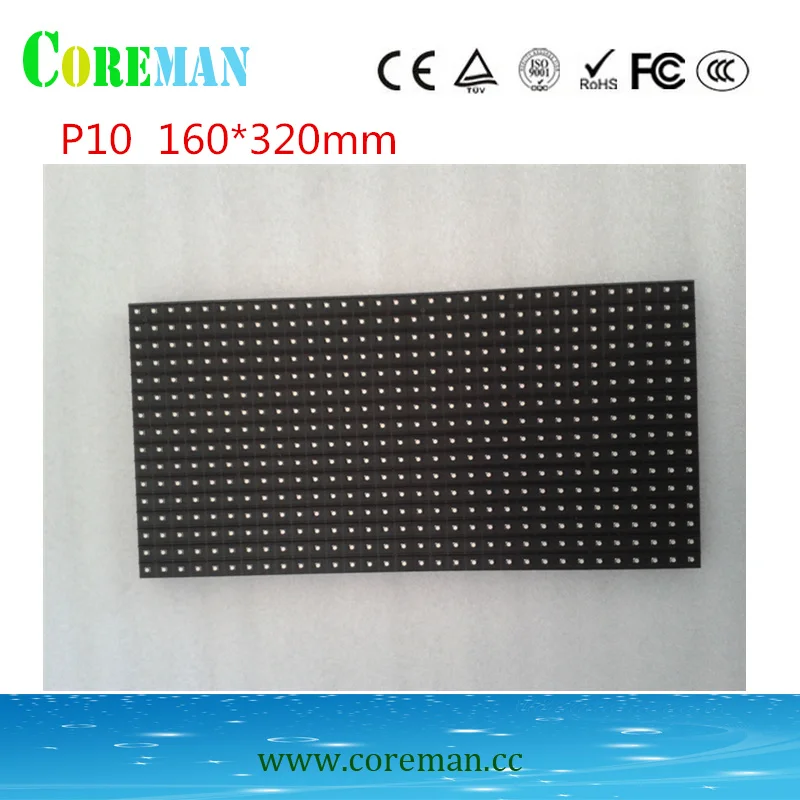

Полноцветный светодиодный дисплей dhx rgb smd p10 960x960 шкаф p10p6 арендный модуль литья
564,75 руб.
СВЕТОДИОДНЫЙ цифровой дисплей 7 сегментный модуль источника питания регулятора
713,28 руб.
TF F6UW WIFI + USB карта контроллера для связи со светодиодами 10240*128 поддержка
2 714,40 руб.
B1248G зеленый цвет прокрутки led Имя тег значок имя карты светодиодный экран
1 131,00 руб.
Sincere Company Store
Магазина Sincere Company Store работает с 13.03.2012. его рейтинг составлет 95.82 баллов из 100. В избранное добавили 20485 покупателя. Средний рейтинг торваров продавца 4.8 в продаже представленно 907 наименований товаров, успешно доставлено 271874 заказов. 31798 покупателей оставили отзывы о продавце.
Характеристики

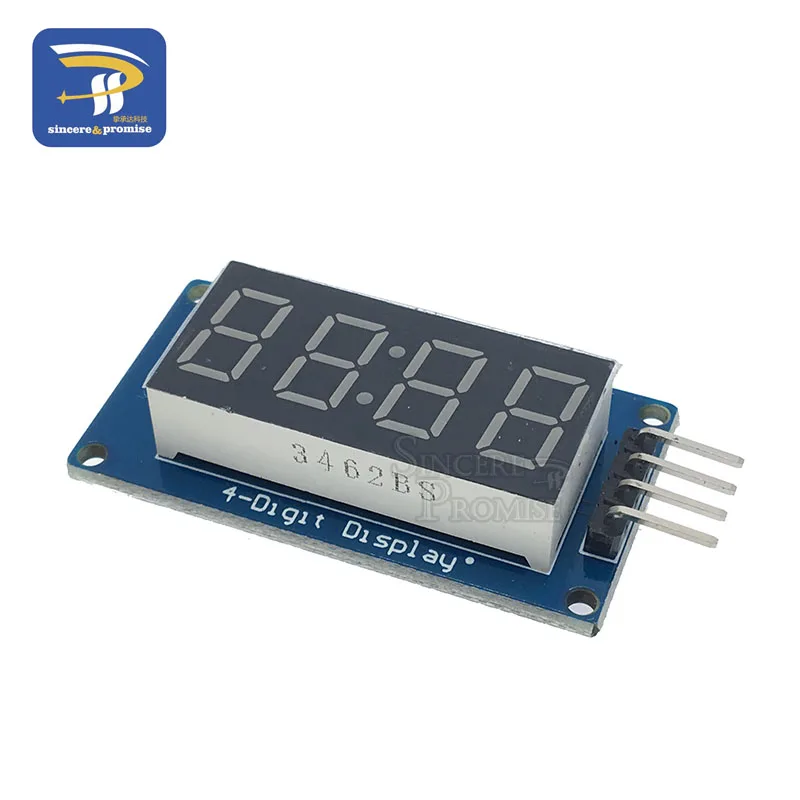

1 шт. TM1637 4 битный цифровой светодиодный модуль дисплея для arduino 7 сегментов 0 36
История изменения цены
*Текущая стоимость 46,75 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-20-2026 | 55.94 руб. | 58.6 руб. | 56.5 руб. |
| Feb-20-2026 | 54.29 руб. | 57.16 руб. | 55.5 руб. |
| Jan-20-2026 | 46.84 руб. | 48.46 руб. | 47 руб. |
| Dec-20-2025 | 53.61 руб. | 56.55 руб. | 54.5 руб. |
| Nov-20-2025 | 46.8 руб. | 48.74 руб. | 47 руб. |
| Oct-20-2025 | 52.13 руб. | 55.70 руб. | 53.5 руб. |
| Sep-20-2025 | 52.74 руб. | 55.63 руб. | 53.5 руб. |
| Aug-20-2025 | 52.90 руб. | 55.16 руб. | 53.5 руб. |
| Jul-20-2025 | 51.59 руб. | 54.51 руб. | 52.5 руб. |
Описание товара
Модуль представляет собой 12-контактный дисплей модуль с 4-точечный общий цифровая трубка (0,36 дюйма) с тактовой частотой. Чип драйвера TM1637. Для получения точного результата нужно всего лишь 2 сигнальные линии, с тем чтобы MCU для того чтобы контролировать 4-разрядный 8-сегментный цифровой светодиодной лампой.
Модуль особенности заключаются в следующем:
Дисплей устройство 4-разрядный Ян Красная цифровая трубка
Цифровая трубка 8 уровня серого регулируемый
Управление уровень интерфейса может быть 5V или 3,3 V
4 М2 позиционирование винтов отверстия для легкой установки
|
Проект |
Минимальная величина |
Типичные соотношение цена/качество |
Максимальная |
Блок |
|
Напряжение |
3,3 |
5 |
5,5 |
Постоянный ток |
|
Ток (@ 5V) |
- |
30 |
80 |
MA |
|
Размеры |
42X24X12 |
Мм |
||
|
Вес |
8 |
G |
||

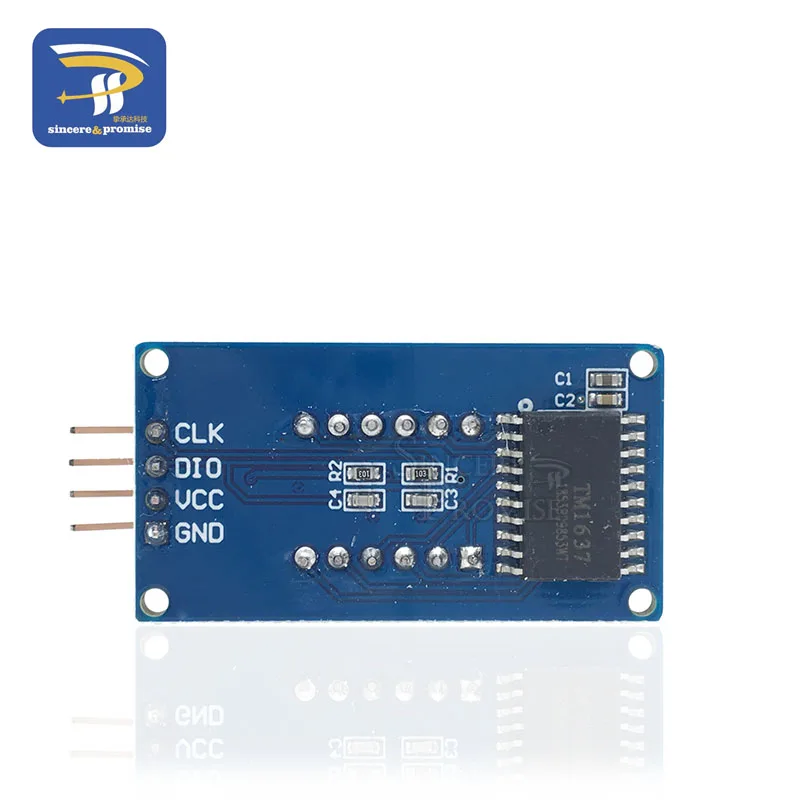

Управление интерфейсВ общей сложности 4 контакта (GND, VCC, DIO, CLK), GND является наземным, VCC-это источник питания, DIO-это входной и выходной pin, CLK-это штырь сигнала часов;
Цифровая трубка4-разрядный общий анод с 0,36-дюймовая цифровая трубка со счетом точка, выделены красным цветом;
С отверстием для позиционирования: 4 M2 позиционирование винтов отверстия, диаметр отверстия 2,2 мм, который делает модуль просты в установке и позиции, и реализовать модуль комбинированный;
Обзор библиотеки режимы:
1. Часы Дисплей: Применение таймер 1 MCU на материнской плате, чтобы время и пусть 4-разрядный Дисплей.
2. Количество: 0 ~ 9, A, b, C, d, E, F и другие 16 символов поступают справа налево.
3. Секундомер: Используйте таймер 1 MCU на материнской плате и используйте кнопку для реализации функции секундомера.
Оборудование для эксперементов:
Совместимая материнская плата Ard uino Cat duino (не знакомы с аппаратным обеспечением с открытым исходным кодом, можно понять как макетную плату микроконтроллера Atmega328P) и мини-usb-кабель;
1 4-разрядный цифровой дисплей трубки модуль;
4 мужчина к женской DuPont линии для подключения управления интерфейсом модуля и кота duino Совет по развитию;
Экспериментальная процедура:
1. Использование 4 мужских и женских линий DuPont4-разрядный цифровой дисплейный модульПодключен к Cat duino, как показано на следующей таблице и рисунке
|
Кота duino |
Кабель |
4-разрядный цифровой дисплейный модуль |
|
GND |
Черная линия |
GND |
|
5V |
Красная линия |
VCC |
|
D2 |
Желтая линия |
DIO |
|
D3 |
С изображениями черно-белых линий |
CLK |
2. Подключите Catduino к mini USB. Если вы впервые используете материнскую плату, ее драйвер USB to serial может найти usb-драйверы от драйверов в каталоге IDE Ard uino.
3. Повторно Откройте IDE Ard uino и нажмите кнопку «открыть» на панели инструментов, чтобы открыть рутину числового потока в цифровой трубке.
Выберите Серийный порт, имя платы, нажмите кнопку записи, вы можете сжечь. Эта процедура может сделать 16 символов от 0 ~ 9, A, b, C, d, E, F и т. Д. Поток справа налево.
Функция настройки серой шкалы цифровой трубки-это функция set() в классе TM1637, а Входной параметр-0 ~ 7. Чем больше количество, тем выше яркость.
