• Кабель-адаптер usb2.0 uart ttl
• Кабель для загрузки usb2ttl
• Кабель для загрузки usb2uart
• Кабель для вспышки usb2serial
• Usb uart до 3,5 мм аудио разъем кабеля

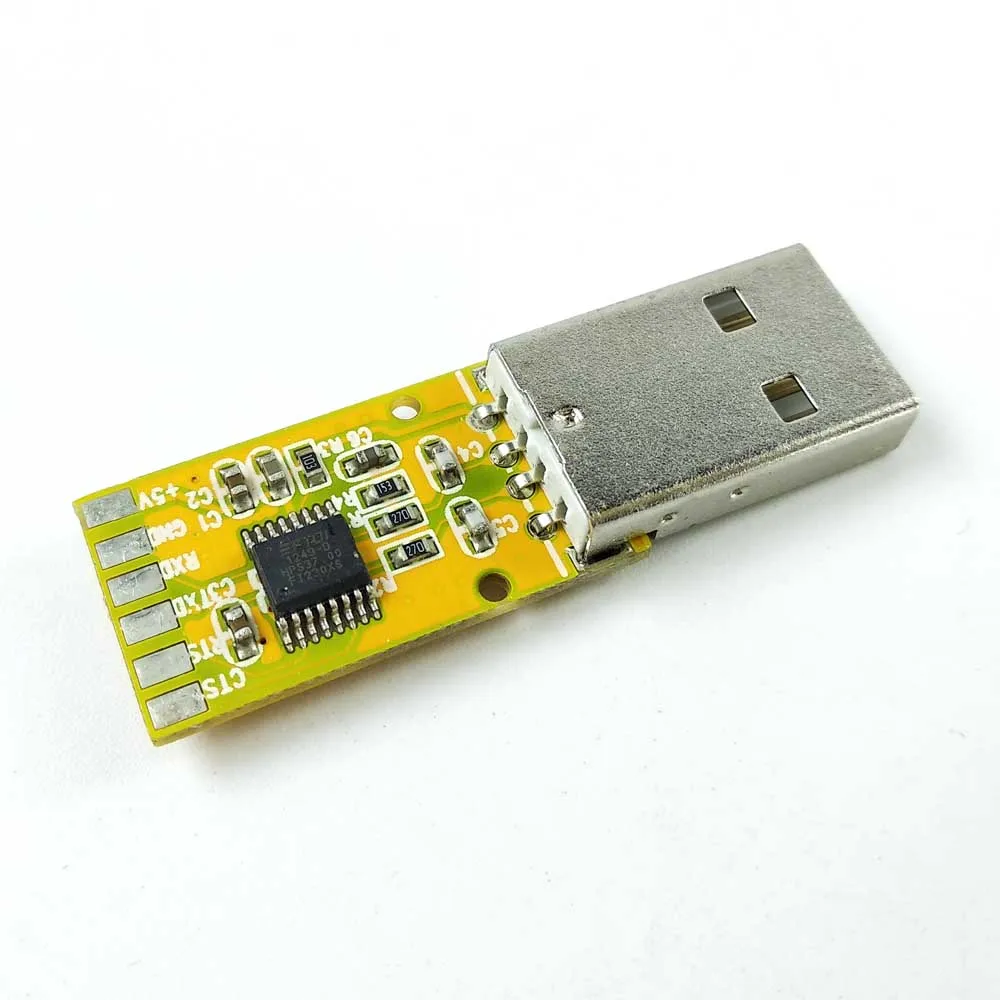

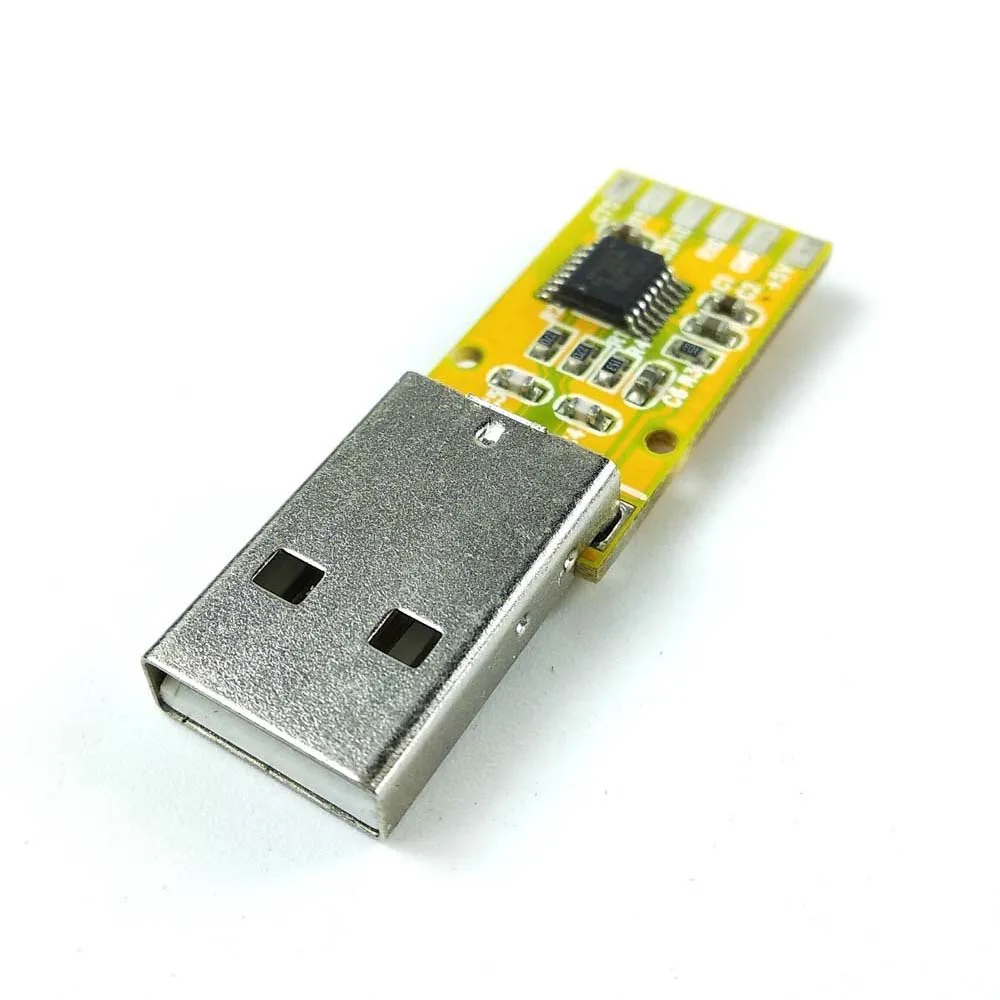

• Чип FT230XS
• Стандарт USB2.0, полная скорость 12 м

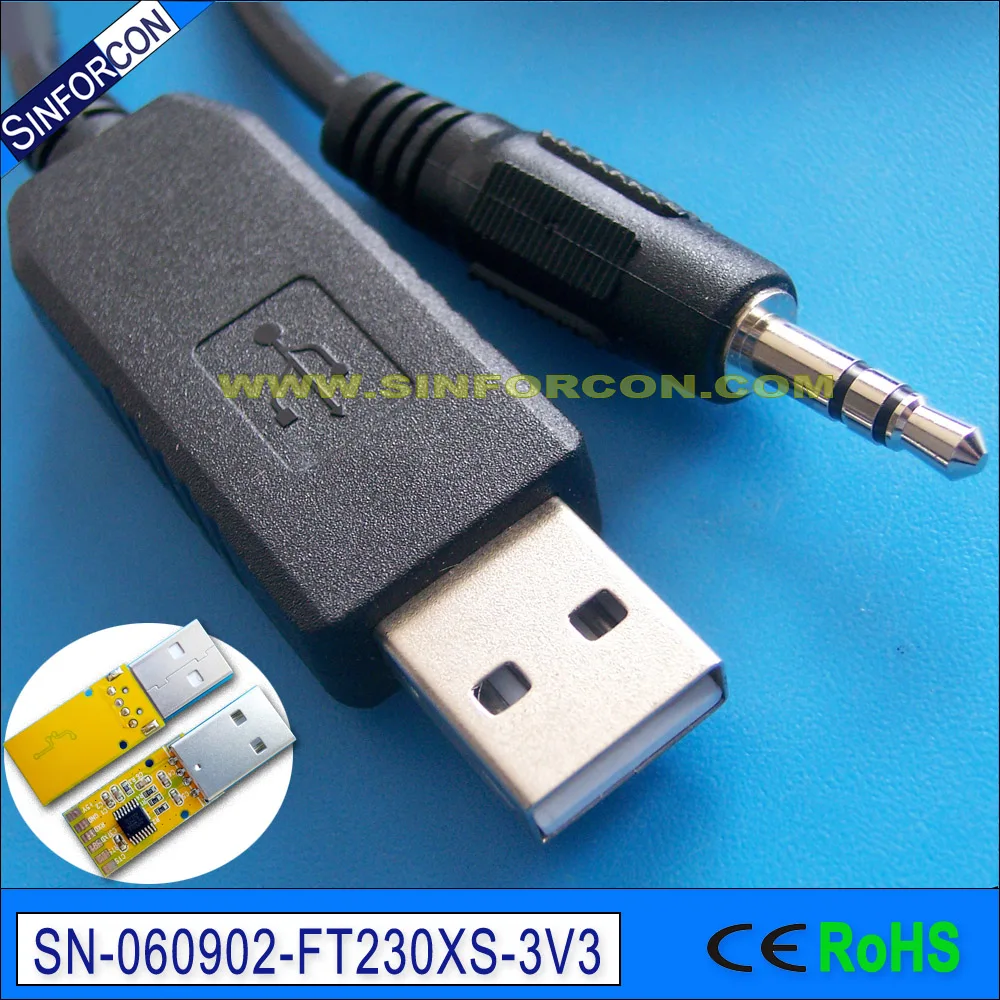

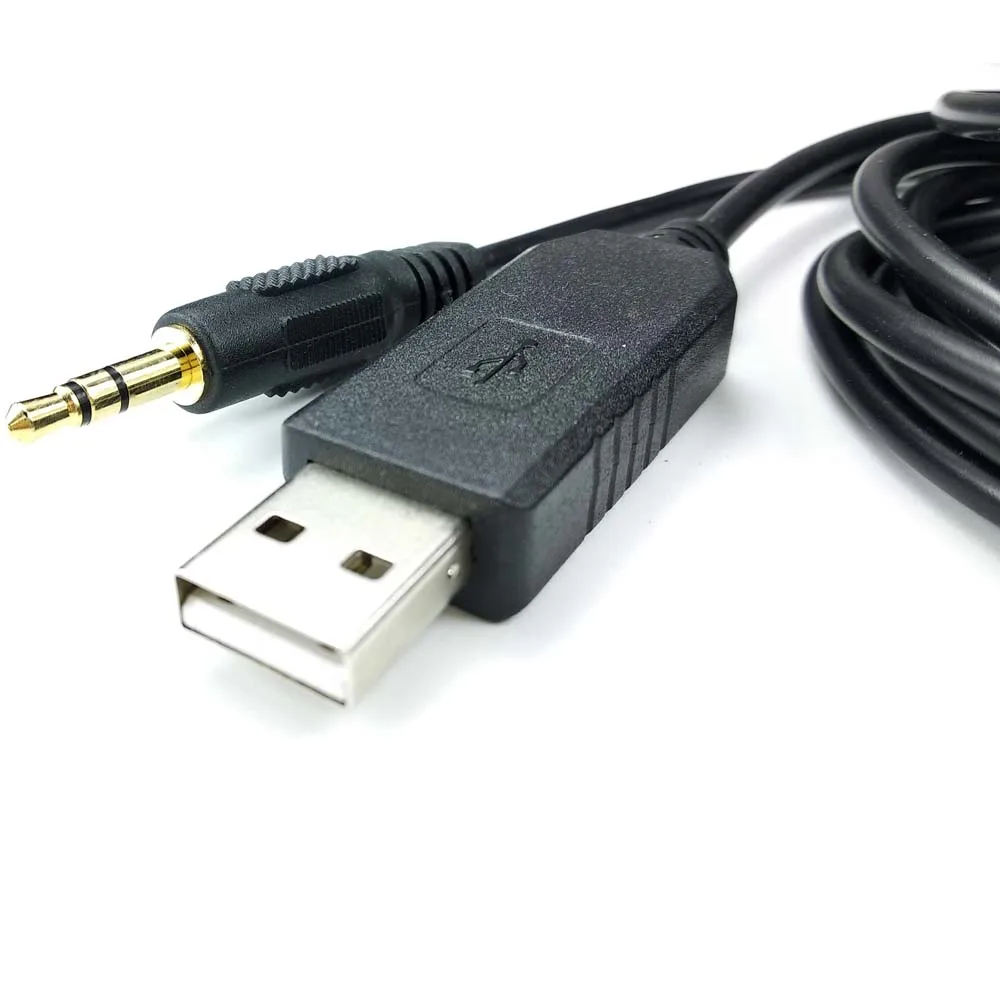

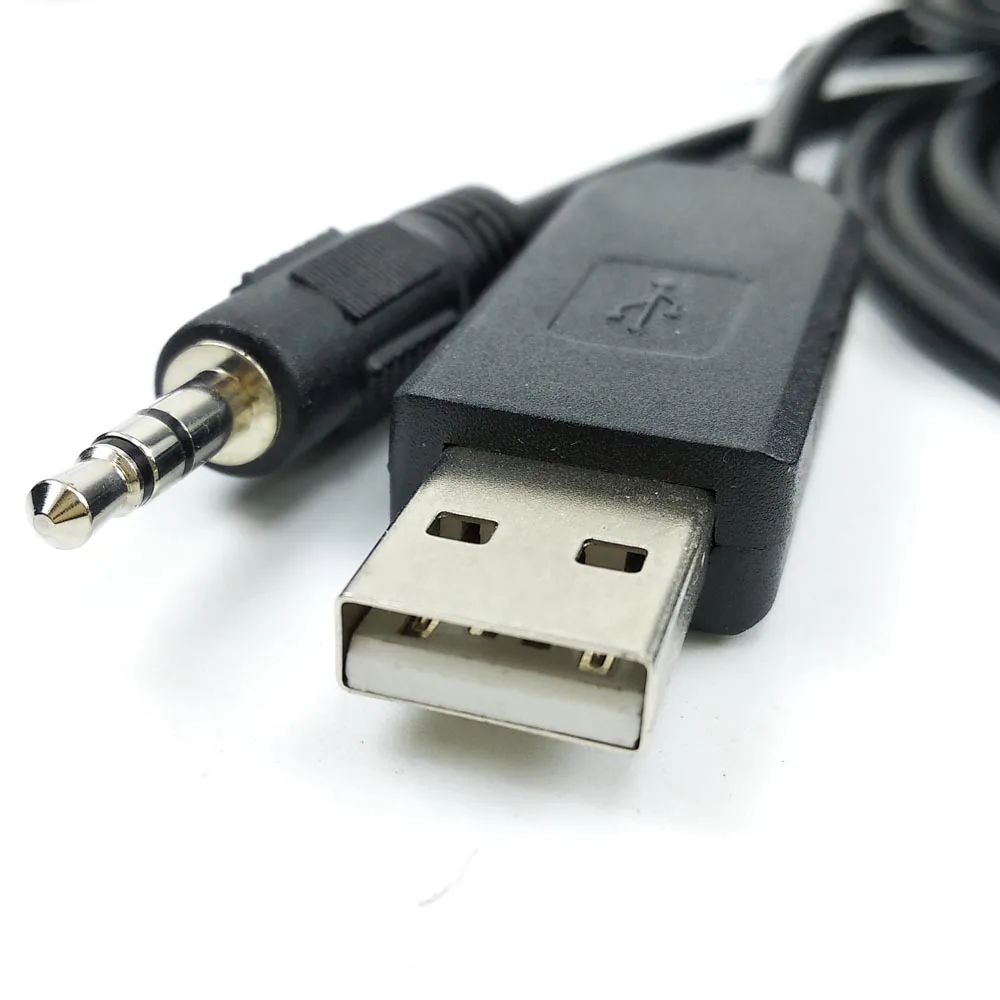

• USB UART TTL 3,3 v-3,5 мм аудио разъем Кабель для программирования
• 512 байт получаем буфер и 512 байт передают
• Полностью интегрированный 2048 байт EEPROM
• Поддержка f 7 или 8 бит данных, 1 или 2 стоп бит и нечетных/четных/маркировочных/пространственных/без четности
• Размер 3,3 V CMOS привод вывода и TTL входного сигнала.

Стандартная Опора: Tip - TXD, Ring - RXD, Sleeve-GND

Индивидуальные pinout работает, пожалуйста, оставьте нам сообщение, в противном случае, мы вышлем стандартный pinout и не будет отвечать за возврат средств.

О FT230X

Этот высокоскоростной IC USB2.0 обеспечивает компактный мост к основным интерфейсам UART. Устройство является UART, способным работать до 3 Мбод, с низким энергопотреблением (8 мА). FT230X включает в себя полный набор функций серии FT-X и позволяет USB быть добавлены в систему быстро и легко через интерфейс UART

• Один чип USB для асинхронного последовательного интерфейса передачи данных.
• Весь Протокол USB обрабатывается на чипе. Не требуется Программирование прошивки по USB.
• Полностью интегрированный 2048 байт EEPROM для хранения дескрипторов устройств и конфигурации CBUS I/O.
• Полностью интегрированная генерация часов без внешнего кристалла, а также дополнительный выбор на выходе часов, обеспечивающий бесклеевой интерфейс для внешнего MCU или FPGA.
• Скорость передачи данных от 300 до 3 Мбит/с.
• 512 байт получают буфер и 512 байт передают буфер с использованием технологии сглаживания буфера для обеспечения высокой пропускной способности данных.
• FTDI's royalty-free Virtual Com Port (VCP) и Direct (D2XX) Драйверы устраняют требования к разработке драйверов USB в большинстве случаев.
• Настраиваемые CBUS I/O контакты.
• Передавайте и получайте светодиодный сигнал.
• Поддержка интерфейса UART для 7 или 8 бит данных, 1 или 2 стоп-бит и нечетных/четных/маркировочных/пространственных/без четности
• Синхронный и асинхронный интерфейс бит челки с RD # и WR # strobes.
• Обнаружение зарядного устройства. Может использоваться мобильными устройствами для обнаружения наличия зарядного устройства на usb-порту, чтобы включить более высокую силу тока/более быструю зарядку аккумуляторов.
• Устройство поставляется предварительно запрограммировано с уникальным серийным номером USB.
• Поддерживает питание от шины, автономное питание и мощные usb-конфигурации с питанием от шины.
• Интегрированная + 3,3 V преобразователь уровня для USB I/O.
• Размер 3,3 V CMOS привод вывода и TTL входного сигнала.
  • (Работает до 1V8 с внешним подъемным устройством, а также устойчив к 5 В)
• Настраиваемая сила выходного привода ввода/вывода.
• Интегральная схема включения питания.
• Опция инверсии сигнала UART.
• Внутренний 3,3 V/1,8 V LDO регуляторы
• Низкий рабочий ток 8мА (Типичный) и USB приостанавливающий ток 125uA (Типичный) ток.
• Низкое потребление полосы пропускания USB.
• Совместимый контроллер хоста UHCI/OHCI/EHCI.
• Совместимость с полной скоростью USB 2,0.
• Расширенный диапазон рабочих температур: от-40 °C до 85 °C
• Доступен в компактных pb-бесплатно 16 Pin SSOP и QFN упаковках (и RoHS совместимый).

Доступны драйверы, которые позволяют устройствам FTDI работать со следующими операционными системами:

• Windows 8,1

• Windows 8,1 x64

• Windows 8

• Windows 8 x64

• Windows Server2012

• Windows сервер 2008 R2

• Windows 7

• Windows 7 x64

• Windows сервер 2008

• Windows сервер 2008 x64

• Windows Vista

• Windows Vista x64

• Windows сервер 2003

• Windows сервер 2003 x64

• Windows XP

• Windows XP x64

• Windows ME

• Windows 98

• Linux

• Mac OS X

• Mac OS 9

• Mac OS 8

• Windows CE.NET (версия 4,2 и выше)

• Android

• Windows RT

Поддержка WinCE7.0
Первоначальное функциональное тестирование, проведенное FTDI, показало, что драйверы FTDI функционируют так, как ожидалось на Windows CE 7,0

Поддержка более старых версий рабочего стола Windows

Примечание: Microsoft закончила поддержку сертификации XP и VISTA через их WHCK test program. Так как текущие сборки по-прежнему работают на XP и VISTA, но не сертифицированы Microsoft.

Различия в API драйвера

Для большинства этих операционных систем доступны два типа драйвера: Драйверы виртуального COM порта (VCP) и драйверы direct (D2XX). Драйвер VCP эмулирует стандартный последовательный порт ПК, так что устройство USB может быть передано в качестве стандартного устройства RS232. Драйвер D2XX обеспечивает прямой доступ к usb-устройству через интерфейс DLL.

Чтобы найти драйверы, которые вы хотите установить для устройства, выберите тип драйвера, который вы хотите использовать (VCP ИлиD2XX) И затем найдите соответствующие операционные системы. За исключением Windows 98 и Windows ME, все устройства поддерживаются в каждой посылка драйвера.
