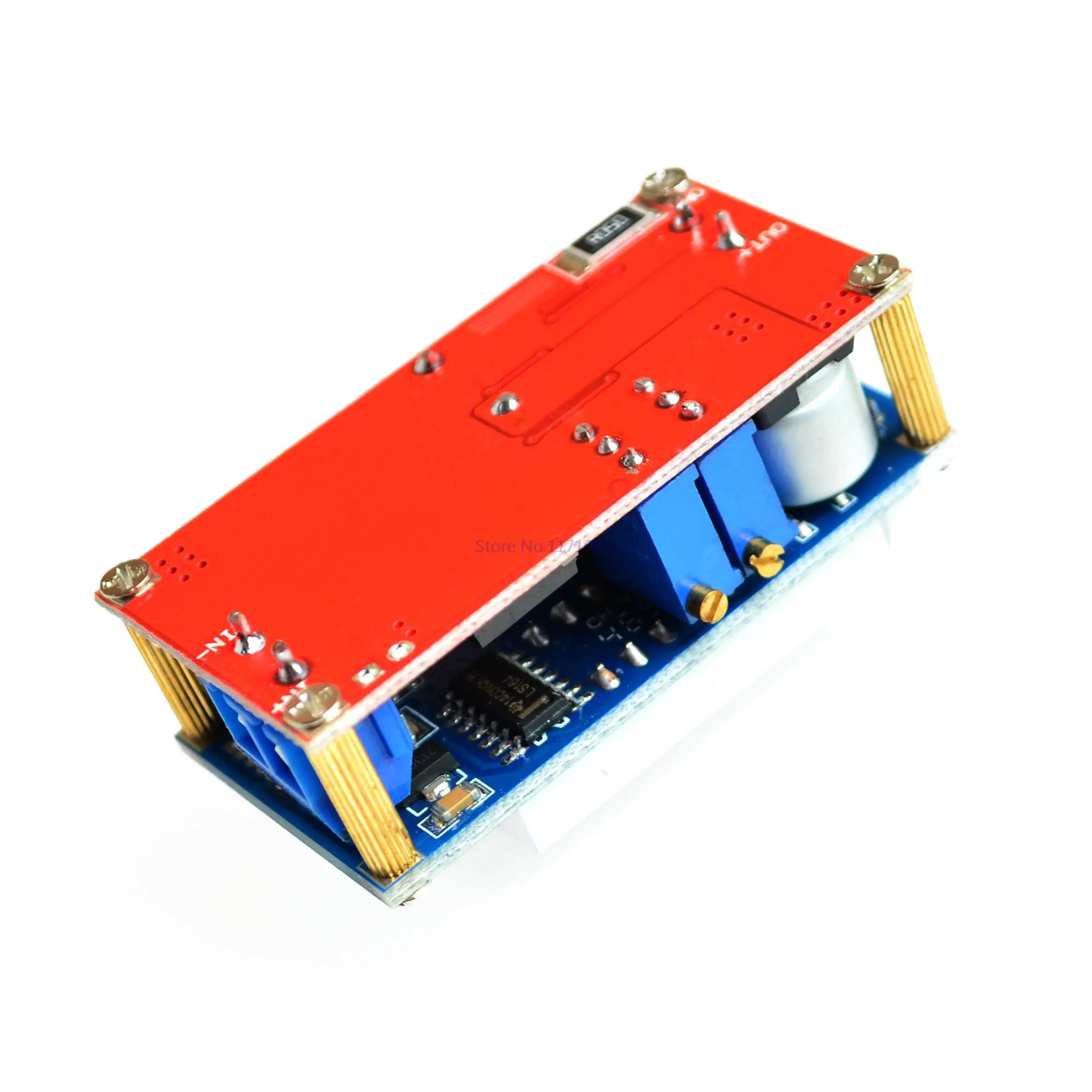

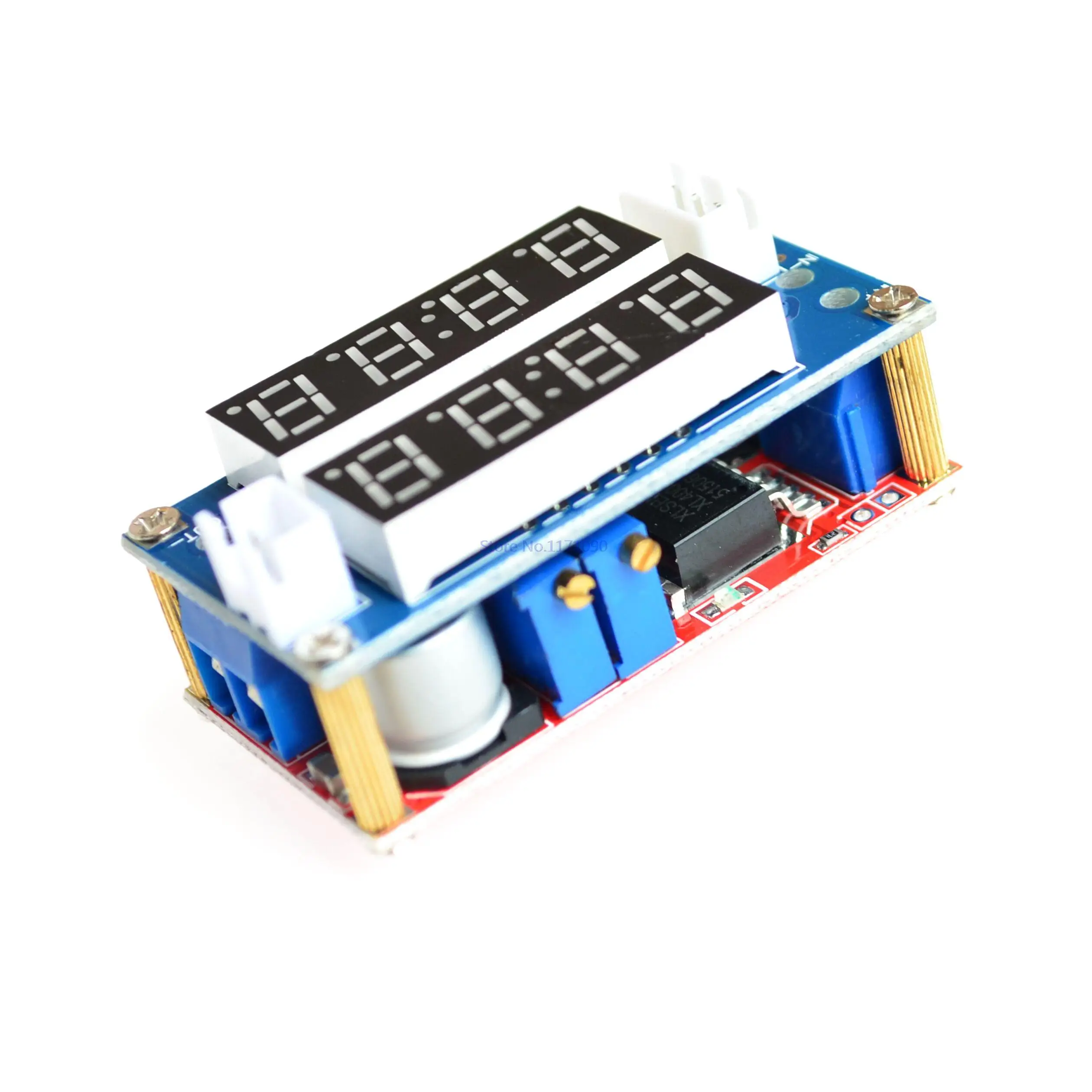

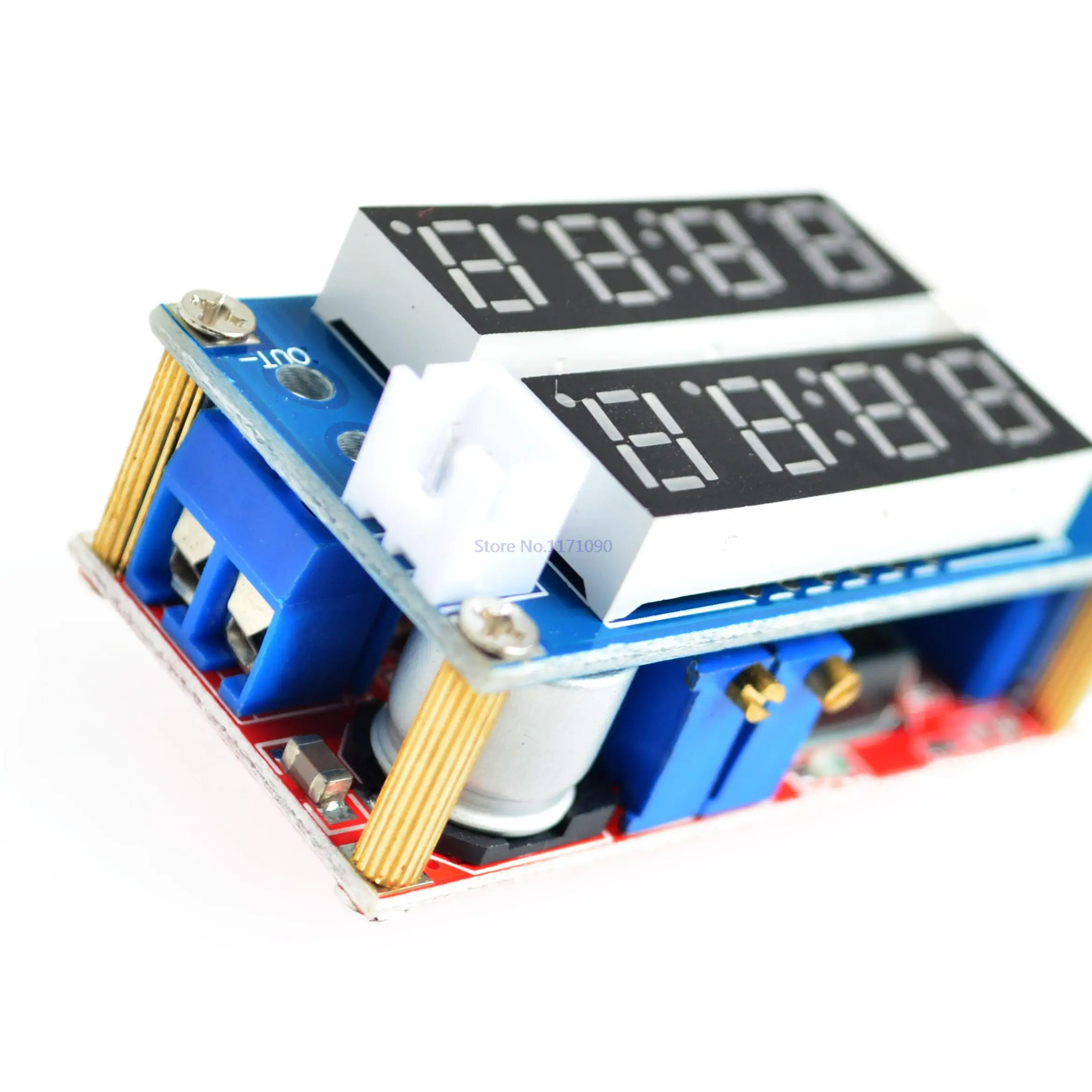

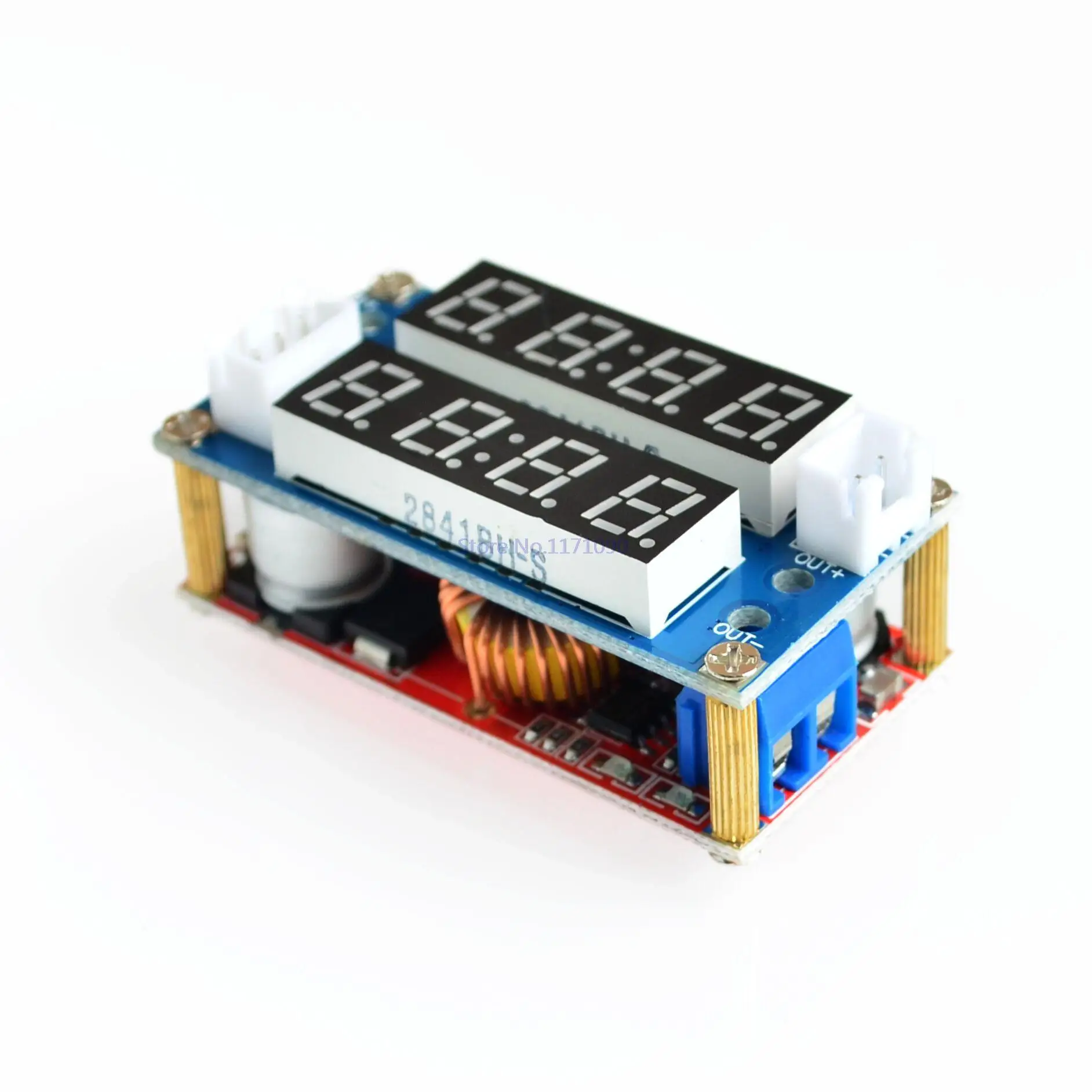

Понижающий зарядный Модуль XL4015 5A с регулируемой мощностью CC/CV светодиодный

Понижающий зарядный Модуль XL4015 5A с регулируемой мощностью CC/CV светодиодный

5А постоянный ток/напряжение светодиодный модуль для зарядки батареи Вольтметр АмперметрПосылка Содержание:

• 1 x модуль зарядки аккумулятора постоянного тока/напряжения

  Этот модуль является регулируемым понижающим модулем. Выходное напряжение может быть изменено путем регулировки синего регулируемого резистора на модуле. Напряжение разница между входом и выходом 1V, при этом минимальный выходное напряжение зарядного устройства 0,8 v.

•
  Модуль выше отмечен IN-(входной отрицательный), IN + (входной положительный), OUT-(выходной отрицательный), OUT + (выходной положительный) должен быть правильно подключен, В противном случае это может привести к повреждению модуля.

• Батарея способ зарядки:
  1. Определите плавающее зарядное напряжение и зарядный ток аккумуляторной батареи и входное напряжение модуля;
  2. Отрегулируйте потенциометр постоянного напряжения для регулировки выходного напряжения до примерно 5 В.
  3. Измерьте выходной ток короткого замыкания с помощью мультиметра 10 а блока тока и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного значения тока зарядки;
  4. По умолчанию Зарядный ток никель-металл-лампы составляет 0,1 раз зарядный ток никель-металл-(постоянный ток).
  5. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло плавающего напряжения зарядки;
  6. Подключите аккумулятор и попробуйте зарядить.
  (Шаги 1, 2, 3, 4 и 5 подключите модуль к источнику питания и выходу к батарее без какой-либо нагрузки.)

• Светодиодный привод постоянного тока использование:
  1. Определите рабочий ток и максимальное рабочее напряжение, которое вам нужно управлять светодиодный;
  2. Отрегулируйте потенциометр постоянного напряжения для регулировки выходного напряжения до примерно 5 В.
  3. Измерьте выходной ток короткого замыкания с помощью мультиметра 10 А Блок тока и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного светодиодный рабочего тока;
  4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло самого высокого светодиодный напряжения;
  5. Подключите светодиодный и испытательный аппарат.
  (Шаги 1, 2, 3 и 4 подключите модуль к источнику питания и выходу, чтобы без нагрузки без светодиодный светильник.)

• Связь протокол:
  1. Этот модуль имеет функцию общения с компьютером. Может облегчить Считывание данных о токе и напряжении модуля,

• 2. Так как выход этого модуля является TTL уровнем, для достижения связи с компьютером, необходимо конвертировать этот уровень обратно в RS232 уровень, который может быть признан компьютером. Для преобразования TTL модуля необходимо использовать этот usb cp2102.

• 3. Коммуникационное Соглашение состоит из:

• Скорость передачи данных: 9600 Bps

• BB CC ADDR 00 XX CRC (Текущая команда возврата)

•
  BB CC ADDR 01 XX CRC (команда возврата напряжения)

• В том числе

• BB CC-это заголовок кадра (2 байта)

• ADDR-это адрес модуля (1 байт)

• Чтение текущей команды (1 байт)

•
  Команда считывания напряжения 01 (1 байт)

• XX любое значение (2 байта)

• Проверка CRC (1 байт)
