Оптовая продажа 6 шт. в партии система 3D принтера включает 3 шаговый двигатель NEMA 17
История изменения цены
*Текущая стоимость 11 221,53 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-22-2026 | 14251.43 руб. | 14536.20 руб. | 14393.5 руб. |
| Jan-22-2026 | 11558.44 руб. | 11789.42 руб. | 11673.5 руб. |
| Dec-22-2025 | 14026.81 руб. | 14307.92 руб. | 14166.5 руб. |
| Nov-22-2025 | 13914.25 руб. | 14192.98 руб. | 14053 руб. |
| Oct-22-2025 | 11109.23 руб. | 11331.99 руб. | 11220 руб. |
| Sep-22-2025 | 13690.14 руб. | 13964.34 руб. | 13827 руб. |
| Aug-22-2025 | 13577.68 руб. | 13849.85 руб. | 13713 руб. |
| Jul-22-2025 | 13465.25 руб. | 13734.45 руб. | 13599.5 руб. |
Описание товара

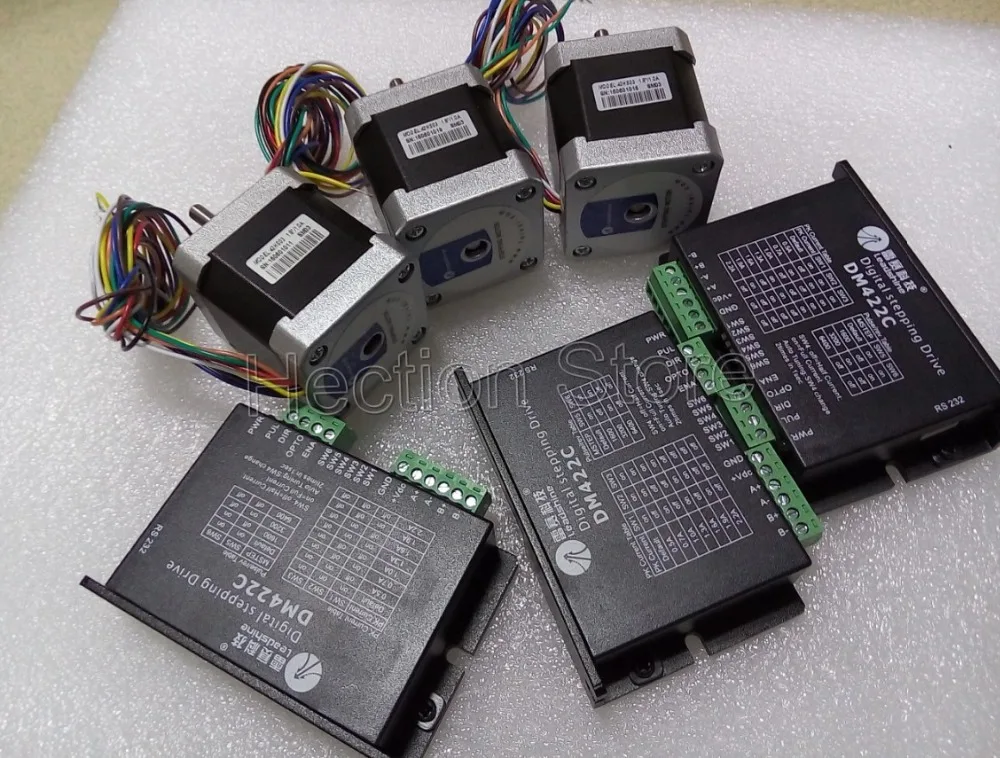

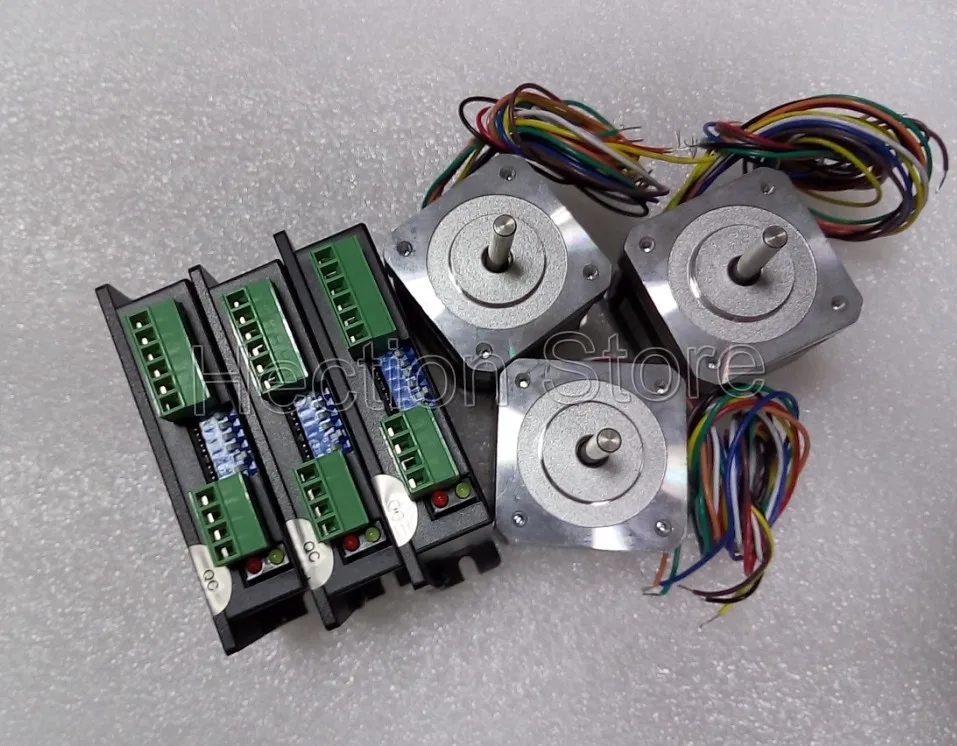

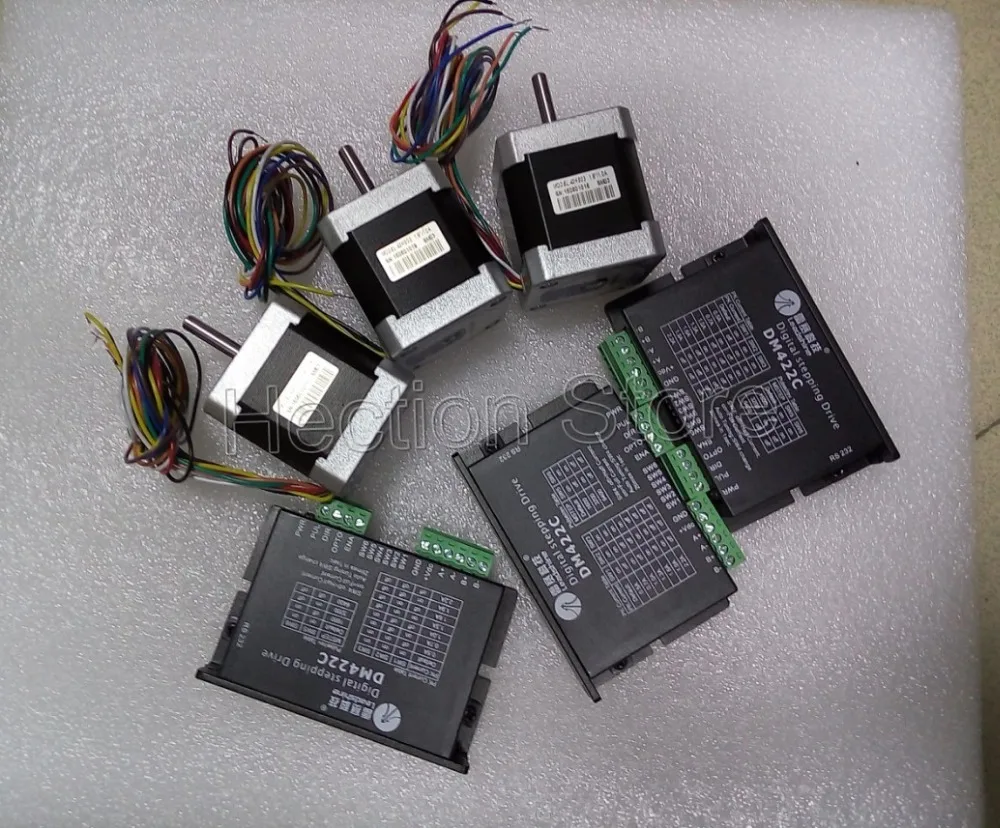

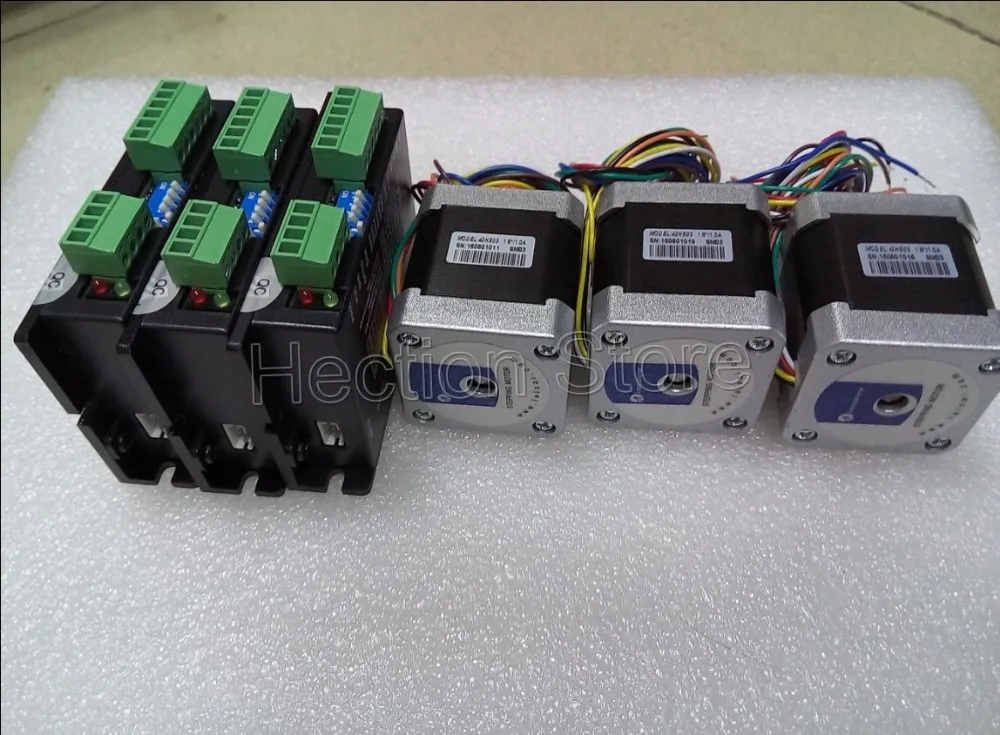

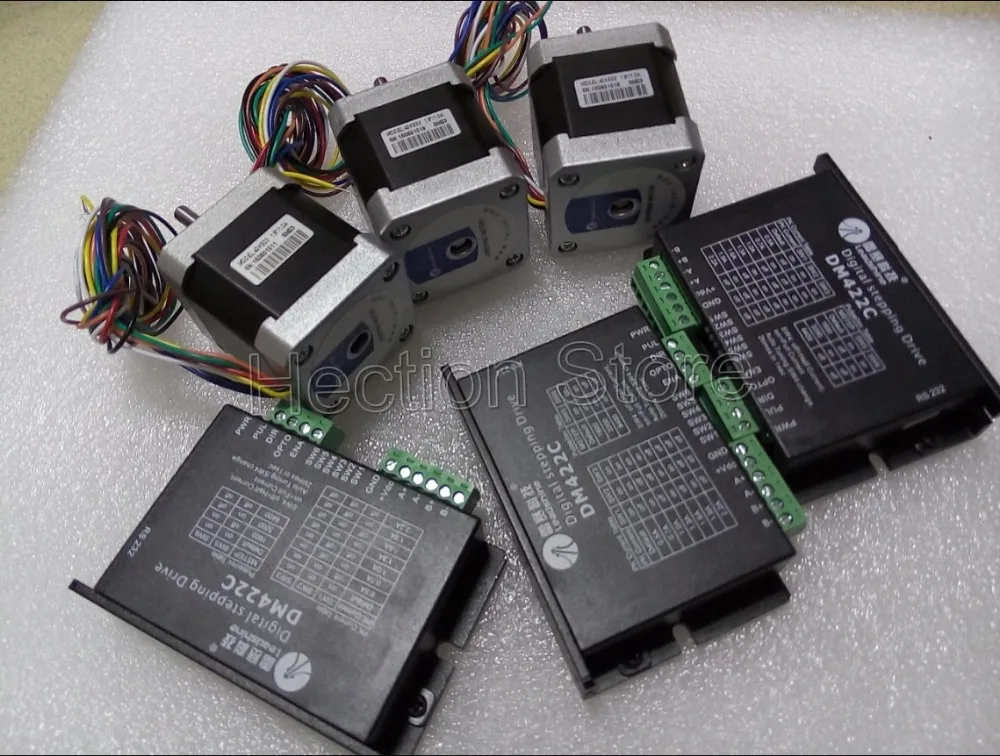

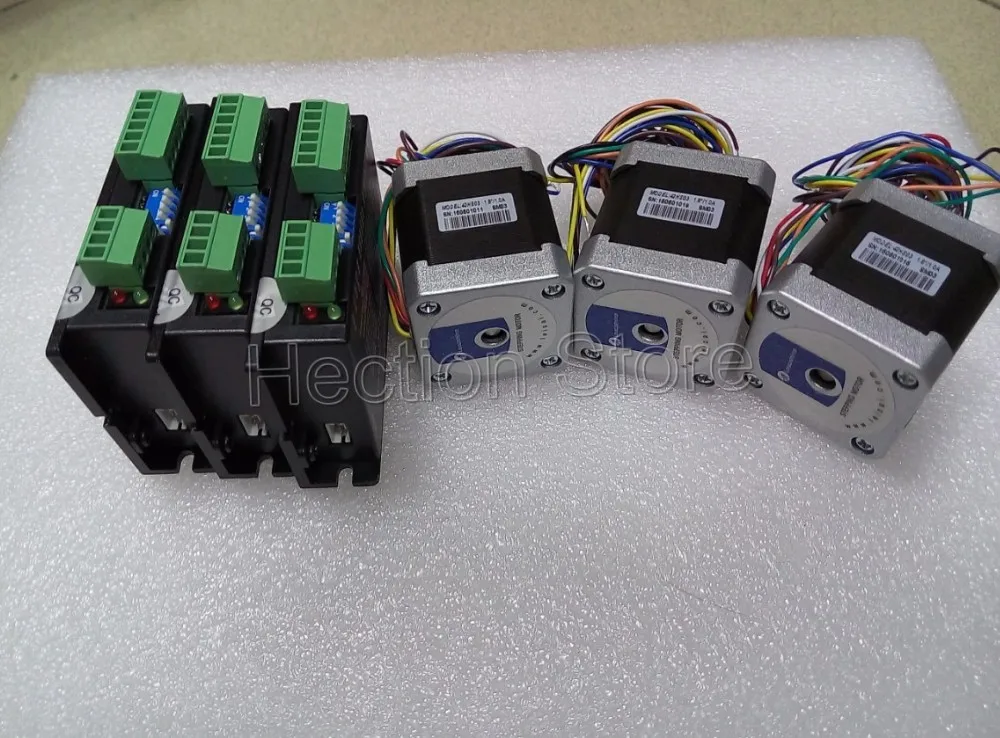

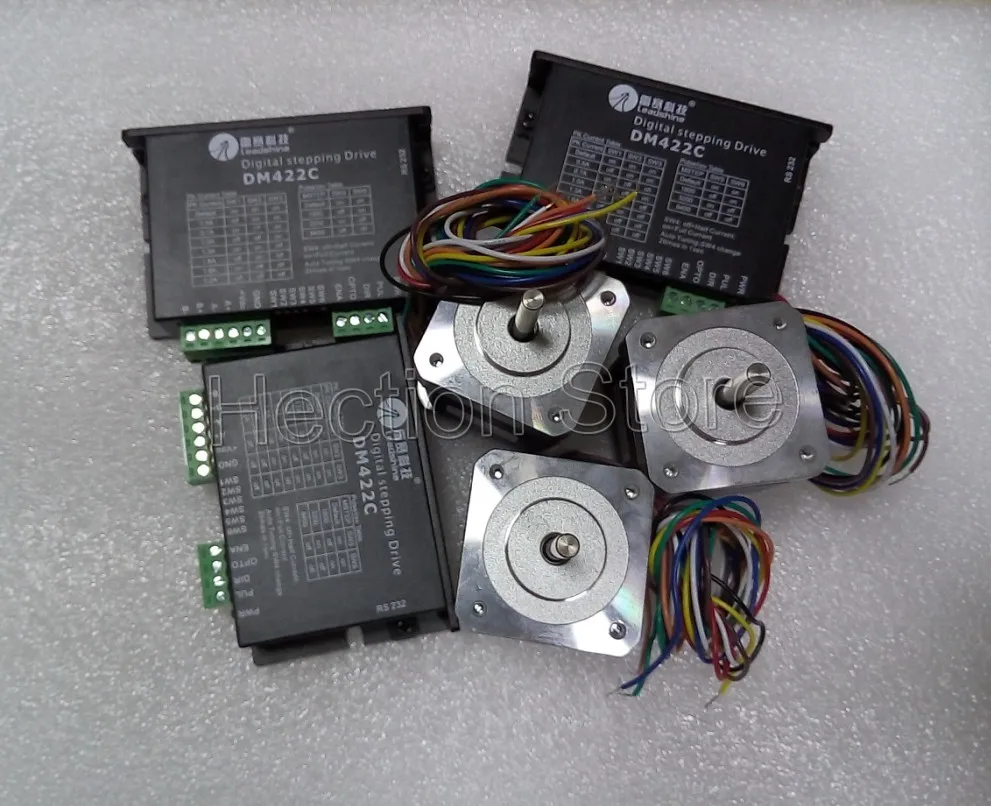

Новая 3D система драйвера принтера включает 3 шт. шаговый двигатель NEMA 17 (67 унций = 0.3нм) и 3 шт. Leadshine шаговый Драйвер DM422C добавить набор
Все товары, как показано на фотографиях.
Наш магазин имеет много типов продуктов управления движением, включая продукты CNC, муфту, шаговый двигатель, Серводвигатель и мотор. Если вы хотите, пожалуйста, сообщите нам, что вам нужно, мы найдем его для вас, пока вы не удовлетворены, у нас также есть техническая поддержка, поэтому если у вас есть какие-либо вопросы, пожалуйста, дайте нам знать, тогда мы можем предложить вам цену, спасибо
DM422C-2-фазный цифровой шаговый привод; Макс. 40 В постоянного тока/2 А
Особенности
• Сверхнизкий уровень шума двигателя обеспечивает отличную тишину
• Защита от резонанса, обеспечивает оптимальный крутящий момент и нестабильность среднего диапазона
• Технология самостоятельного тестирования и автоматической конфигурации обеспечивает оптимальные отклики с различными двигателями
• Программируемые разрешения Microstep, от полного шага до 102400 шагов/оборотов
• Напряжение питания до + 40 В постоянного тока
• Программируемый выходной ток, от 0,3a до 2,2a
• Частота импульсного ввода до 75 кГц
• Автоматическое снижение холостого тока
• Поддерживает режимы PUL/DIR и CW/CCW
DM422C является универсальным полностью цифровым шаговым диском на основе DSP с усовершенствованным алгоритмом управления. Он приносит уникальный уровень гладкости системы, обеспечивая оптимальный крутящий момент и устраняет нестабильность среднего диапазона. Технология самопроверки и автоматической конфигурации обеспечивает оптимальные отклики с различными двигателями и простоту в использовании. Приводные двигатели могут работать с гораздо меньшим шумом, более низким нагревом, плавным движением, чем большинство дисков на рынках. Его уникальные особенности делают DM422C идеальным решением для приложений, которые требуют низкой скорости гладкости.
Электрические характеристики (Tj = 25oC/77oF)
| Параметры | DM422C | |||
| Мин | Типичный | Макс. | Блок | |
| Выходной ток | 0,3 | - | 2,2 (1,6 RMS) | A |
| Напряжение питания | + 20 | - | + 40 | VDC |
| Ток логического сигнала | 7 | 10 | 16 | Ма |
| Частота импульсного ввода | 0 | - | 75 | КГц |
| Сопротивление изоляции | 500 |
|
| Mohm |
Конфигурации разъема P1
| Функция штыря | Подробная информация |
| Пул | Импульсный сигнал:В режиме одного импульса (импульса/направления), этот вход представляет импульсный сигнал, каждый восходящий или падающий край активный (программное обеспечение настраивается); 4-5 в при PUL-HIGH, 0-0,5 в тех случаях, когда PUL-LOW. В двойном импульсном режиме (импульсный/импульсный), этот вход представляет по часовой стрелке (CW) пульс, активный как на высоком, так и на низком уровне (программное обеспечение настраивается). Для надежного отклика ширина импульса должна быть больше, чем 7.5мкс. Серии подключения резисторов для ограничения тока, когда + 12 В или + 24 В используется. Такие же, как сигналы DIR и ENA. |
| DIR | Сигнал DIR:В одноимпульсном режиме этот сигнал имеет низковольтные/высоковольтные уровни, представляющие два направления вращения двигателя; В двухимпульсном режиме (программное обеспечение настраивается), этот сигнал-импульсный счетчик часов (CCW), активный как на высоком, так и на низком уровне (программное обеспечение настраивается). Для надежного ответа на движение Сигнал DIR должен быть впереди PUL сигнала по крайней мере на 5 МКС. 4-5 в тех случаях, когда DIR-HIGH, 0-0,5 в тех случаях, когда DIR-LOW. Обратите внимание, что направление вращения также связано с сочетанием проводки с двигателем. Обмен соединением двух проводов для катушки к драйверу обратит направление движения. |
| Опто | Опто-муфта питания, и типичное напряжение + 5 В. Серии подключения резисторов (в PUL, DIR, ENA клеммах) для ограничения тока при использовании + 12 В или + 24 В. |
| Эна | Включение сигнала:Этот сигнал используется для включения/отключения драйвера. Высокий уровень для включения драйвера и низкий уровень для отключения драйвера. Обычно слеваНе подключен (включен). |
Конфигурации разъема P2
| Функция штыря | Подробная информация |
| + Vdc | Источник питания, 20 ~ 40 В постоянного тока, включая колебания напряжения и EMF напряжения. |
| GND | Мощность заземления. |
| A +, A- | Фаза двигателя A |
| B +, B- | Фаза двигателя B
|
Конфигурации разъема P1
| Функция штыря | Подробная информация |
| Пул | Импульсный сигнал:В режиме одного импульса (импульса/направления), этот вход представляет импульсный сигнал, каждый восходящий или падающий край активный (программное обеспечение настраивается); 4-5 в при PUL-HIGH, 0-0,5 в тех случаях, когда PUL-LOW. В двойном импульсном режиме (импульсный/импульсный), этот вход представляет по часовой стрелке (CW) пульс, активный как на высоком, так и на низком уровне (программное обеспечение настраивается). Для надежного отклика ширина импульса должна быть больше, чем 7.5мкс. Серии подключения резисторов для ограничения тока, когда + 12 В или + 24 В используется. Такие же, как сигналы DIR и ENA. |
| DIR | Сигнал DIR:В одноимпульсном режиме этот сигнал имеет низковольтные/высоковольтные уровни, представляющие два направления вращения двигателя; В двухимпульсном режиме (программное обеспечение настраивается), этот сигнал-импульсный счетчик часов (CCW), активный как на высоком, так и на низком уровне (программное обеспечение настраивается). Для надежного ответа на движение Сигнал DIR должен быть впереди PUL сигнала по крайней мере на 5 МКС. 4-5 в тех случаях, когда DIR-HIGH, 0-0,5 в тех случаях, когда DIR-LOW. Обратите внимание, что направление вращения также связано с сочетанием проводки с двигателем. Обмен соединением двух проводов для катушки к драйверу обратит направление движения. |
| Опто | Опто-муфта питания, и типичное напряжение + 5 В. Серии подключения резисторов (в PUL, DIR, ENA клеммах) для ограничения тока при использовании + 12 В или + 24 В. |
| Эна | Включение сигнала:Этот сигнал используется для включения/отключения драйвера. Высокий уровень для включения драйвера и низкий уровень для отключения драйвера. Обычно слеваНе подключен (включен). |
Конфигурации разъема P2
| Функция штыря | Подробная информация |
| + Vdc | Источник питания, 20 ~ 40 В постоянного тока, включая колебания напряжения и EMF напряжения. |
| GND | Мощность заземления. |
| A +, A- | Фаза двигателя A |
| B +, B- | Фаза двигателя B |
Микроступенчатые разрешения и выходной ток программируются, первый может быть установлен от полного шага до 102400 шагов/оборотов, а последний может быть установлен от 0.3A до 2.2A.

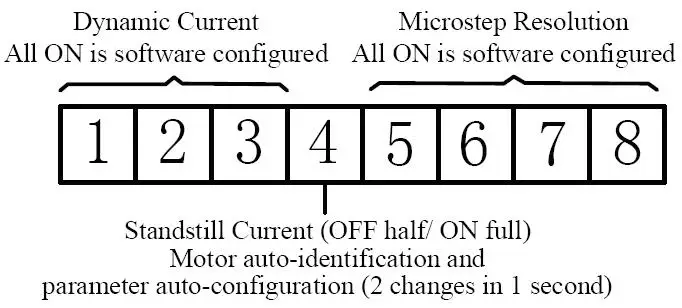

Тем не менее, в тех случаях, когда это не в программном обеспечении настроить режим, Этот драйвер используется 6-bit DIP-переключатель, чтобы установить разрешение microstep и мотор рабочий ток, как показано ниже:
Выбор разрешения микрошага
Если он не находится в настроенном по режиме, разрешение microstep устанавливается SW5, 6 переключателя DIP, как показано в следующей таблице:
| Микрошаг | Шаги/rev.(для двигателя 1.8o) | SW5 | SW6 |
| От 1 до 512 | По умолчанию/настроено программное обеспечение | На | На |
| 8 | 1600 | Скидка | На |
| 16 | 3200 | На | Скидка |
| 32 | 6400 | Скидка | Скидка |
Настройки тока
Если он не находится в настроенном по режиме, первые три бит (SW1, 2, 3) DIP-переключателя используются для настройки динамического тока. Выберите параметры, Наиболее близкие к требуемому току вашего двигателя.
| Пиковый ток | Ток RMS | SW1 | SW2 | SW3 |
| По умолчанию/настроено программное обеспечение (0,3-2.2A) | На | На | На | |
| 0.5A | 0,35 А | Скидка | На | На |
| 0.7A | 0,50 A | На | Скидка | На |
| 1.0A | 0,71 A | Скидка | Скидка | На |
| 1.3A | 0,92 A | На | На | Скидка |
| 1.6A | 1,13 A | Скидка | На | Скидка |
| 1.9A | 1,34 A | На | Скидка | Скидка |
| 2.2A | 1,56 A | Скидка | Скидка | Скидка |
Примечания:Из-за индуктивности двигателя фактический ток в катушке может быть меньше, чем Настройка динамического тока, особенно в условиях высокой скорости.
Механические характеристики (Единица измерения: мм [дюйм])
Микроступенчатые разрешения и выходной ток программируются, первый может быть установлен от полного шага до 102400 шагов/оборотов, а последний может быть установлен от 0.3A до 2.2A.
Тем не менее, в тех случаях, когда это не в программном обеспечении настроить режим, Этот драйвер используется 6-bit DIP-переключатель, чтобы установить разрешение microstep и мотор рабочий ток, как показано ниже:
Выбор разрешения микрошага
Если он не находится в настроенном по режиме, разрешение microstep устанавливается SW5, 6 переключателя DIP, как показано в следующей таблице:
| Микрошаг | Шаги/rev.(для двигателя 1.8o) | SW5 | SW6 |
| От 1 до 512 | По умолчанию/настроено программное обеспечение | На | На |
| 8 | 1600 | Скидка | На |
| 16 | 3200 | На | Скидка |
| 32 | 6400 | Скидка | Скидка |
Настройки тока
Если он не находится в настроенном по режиме, первые три бит (SW1, 2, 3) DIP-переключателя используются для настройки динамического тока. Выберите параметры, Наиболее близкие к требуемому току вашего двигателя.
| Пиковый ток | Ток RMS | SW1 | SW2 | SW3 |
| По умолчанию/настроено программное обеспечение (0,3-2.2A) | На | На | На | |
| 0.5A | 0,35 А | Скидка | На | На |
| 0.7A | 0,50 A | На | Скидка | На |
| 1.0A | 0,71 A | Скидка | Скидка | На |
| 1.3A | 0,92 A | На | На | Скидка |
| 1.6A | 1,13 A | Скидка | На | Скидка |
| 1.9A | 1,34 A | На | Скидка | Скидка |
| 2.2A | 1,56 A | Скидка | Скидка | Скидка |
Примечания:Из-за индуктивности двигателя фактический ток в катушке может быть меньше, чем Настройка динамического тока, особенно в условиях высокой скорости.
Механические характеристики (Единица измерения: мм [дюйм])
42HS03
Особенности
• 2 Фаза 1,8 ° Шаговый угол
• NEMA 17
• Проведение токе 0,47 N * m (67 унций)
• Высокая точность
• Плавное движение
• Низкое нагревание двигателя
• Низкий уровень шума
Двухфазный шаговый двигатель 42HS03 подходит для широкого спектра применений контроля движения. Завершенный с 8 головками двигателя, двигатель может быть подключен несколькими различными способами, включая биполярные серии, биполярные параллельные и однополярные.
