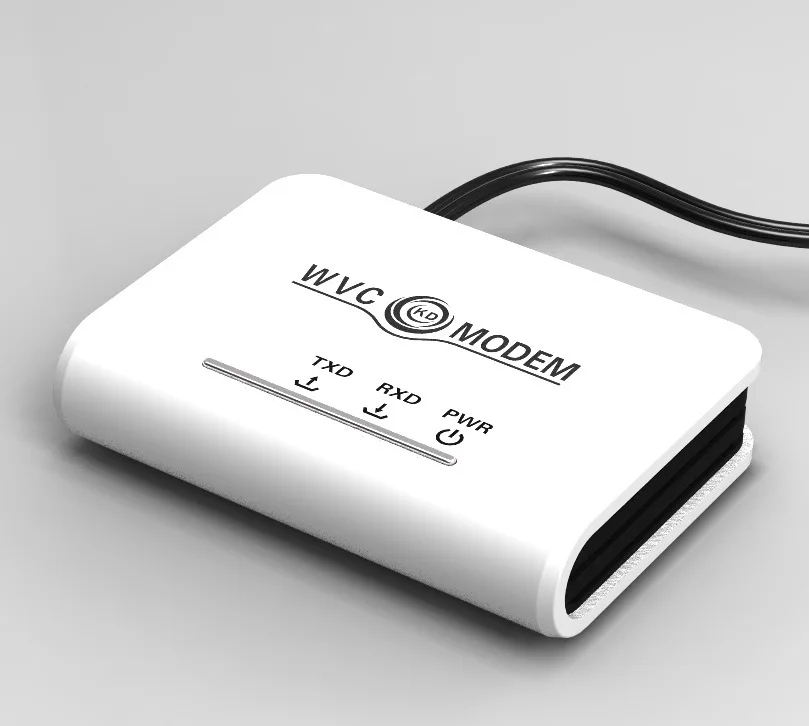

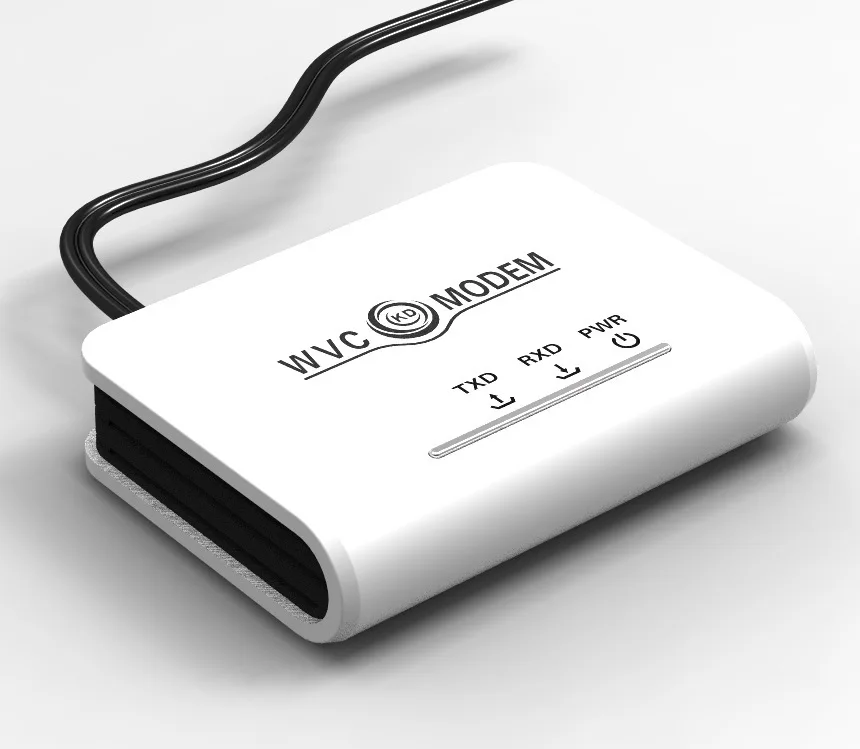

WVC-MODEM

Технические характеристики

Модем WVC начнет работать после включения питания. Модем WVC-это транкинг связи и передачи данных.

Этот модем предназначен для сбора данных между ПК и микро инвертором посредством линии электропередачи.

Модем WVC является важным компонентом системы генерирования энергии связи. В соответствии с применяемыми характеристиками, мы проектируем модем WVC, который может контролировать и управлять микроинвертором 100 шт.. 100 шт. микро инвертор и один модем WVC составляют группу. В той же группе микроинверторы и модем WVC должны быть установлены в одной и той же фазной цепи, и установите 2mH фильтр позади инвертора и модема, чтобы предотвратить взаимодействие связи между различными группами; модем WVC имеет два стандартных интерфейса, один-стандарт RS232 (расстояние стандартной установки RS232 не должно превышать 15 метров), Другой стандарт RS485 (стандартная установка RS485 не должна превышать расстояние 1200 м). Нам нужно в соответствии с размером энергосистемы и расстоянием установки, чтобы выбрать стандарт, мы рекомендуемКак показано ниже:

1.Если система имеет только одну группу и модем WVC расстояние менее 15 метров, мы можем выбрать стандарт RS232

Интерфейс;

2. Если у системы более 1 группы или модем WVC расстояние установки более 15 метров, нам нужно выбрать стандартный интерфейс RS485;

Режим WVCСтандартные компоненты m, включая:

1.Модем WVC (Интегрированный импульсный источник питания/Линия электропередачи/Вилка)

2.Одно последовательное соединение RS232

КогдаМикроинверторы меньше или равны 100 шт. в системе генерации, нам нужно только установить один модем WVC. Установка очень простая, просто нужно использовать последовательный порт, чтобы подключить модем WVC и компьютер, а затем подключить к сети. Конечно, первая посылка-это то, что вашему компьютеру нужен последовательный порт (если на вашем компьютере нет интерфейса RS232, вам нужно купить разъем USB в RS232, а затем использовать usb-порт для прямого общения.). И детали установки, как показано ниже:

1.Подключите сериюL порт женского контакта lunk к модем WVC последовательный порт и затянуть винт на обоих концах соединений, показать лайков ниже:

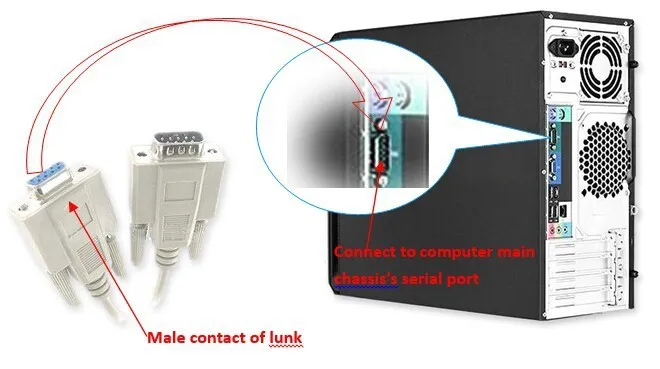

2.Подключите сериюL порт мужского контакта lunk к серийному порту главного корпуса компьютера и затяните винт на обоих концах соединений, показать лайков ниже:

3.Подключите питание;

4.Завершите установку модем WVC;

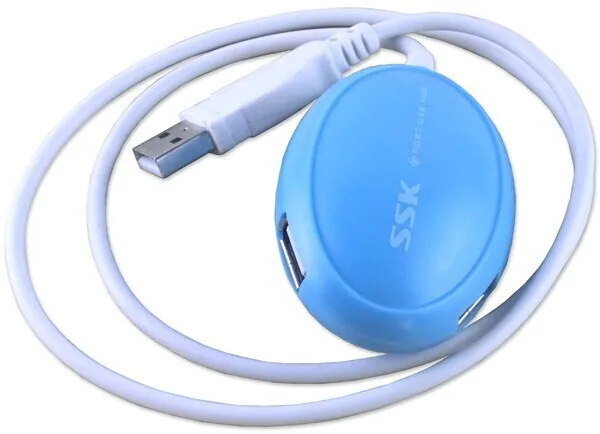

Если ваш systEm имеет более чем одну группу микро инверторов, нам нужно выбрать USB к адаптеру RS232 и концентратор USB. Нам нужно добавить один или несколько usb-концентраторов между модем WVC и компьютером. И используйте адаптер USB к RS232 для подключения концентратора RS232 к USB. Функция концентратора заключается в том, чтобы один USB мог подключаться к нескольким модемам WVC, и они могут работать одновременно и не мешать друг другу. Ниже приведен адаптер USB в RS232 и концентратор 4 последовательных портов, так же, как примеры иллюстрации (это не sepcial оборудование для модем WVC, вы можете выбрать другие устройства с той же функцией.)

Несколько WVC модемов детали установки следующим образом:

1. Подключите модем WVC через последовательный порт RS232;

2. Добавьте USB к адаптеру RS232 к другому терминалу линии последовательного порта RS232;

3. Подключите USB к адаптеру RE232 к одному порту концентратора USB;

4. Повторите 1,2, 3 шага, чтобы подключить весь модем WVC к концентратору USB;

5. Подключите концентратор USB к usb-порту ПК;

6. При необходимости Настройте драйверы адаптера USB на RS232;

7. Подключите весь модем WVC;

8. Множественный модем WVC готовой установки;

Модем WVC начнет работать после включения питания. Модем WVC-это транкинг связи и передачи данных. На модеме нет функциональных клавиш, нам просто нужноНепрерывный источник питания.Части рабочего заказаАвтоматически заполняется модем WVCИ система мониторинга KaiDeng будет вручную или автоматически выполнять остальные инструкции. (Со ссылкой на инструкции системы мониторинга KaiDeng)

Порядок запуска и эксплуатации устройств является наиболее важным в системе генерации KaiDeng, и подробности о последовательности см. В разделе 2,4 руководства.

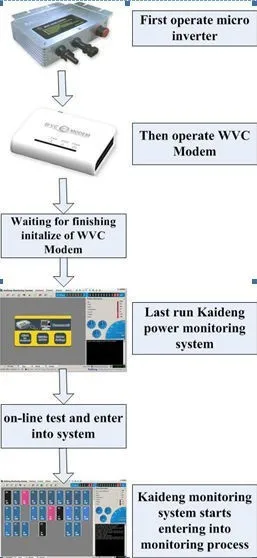

Устройства новой коммуникационной PV генерирующей системы похожи на органическое целое, которое тесно связано с каждым, мы разработали модем на основе WVCКоммуникационный PV генерирует систему и надежный рабочий процесс передачи данных. И вот схема управления потоком системы связи следующим образом:

Просто перезагрузить KaiDeng модем WVC: выключить модем WVC, затем подождать несколько секунд, чтобы восстановить источник питания;

Согласно KaiDeng модем WVC 'последовательный порт подключения, пожалуйста, не отключите или не установите KaiDeng модем WVC, чтобы сохранить аппаратное обеспечение в безопасности при включении. Для отключения обратитесь к следующим шагам:

1. Отключите модем WVC;

2. Отключите модем WVC с последовательным портом;

3. Отсоедините ПК с последовательным портом;

4. Модем WVC отключен полностью;
