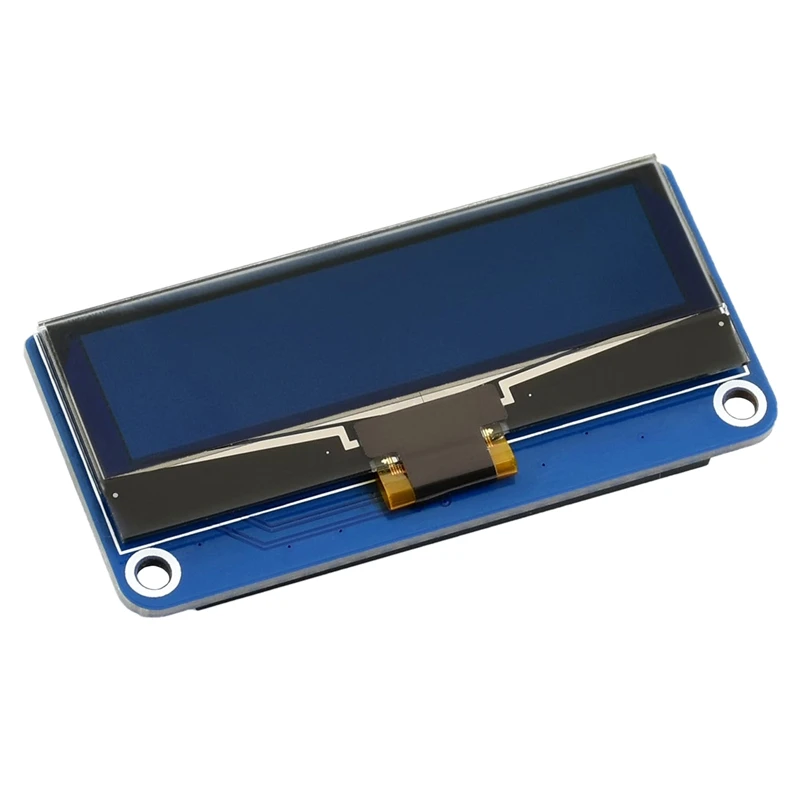

Waveshare 2 23 дюймов OLED дисплей шляпа 128x32 пикселей SPI/I2C интерфейс для Raspberry Pi 3B/4B/Zero
1 184,31 руб.

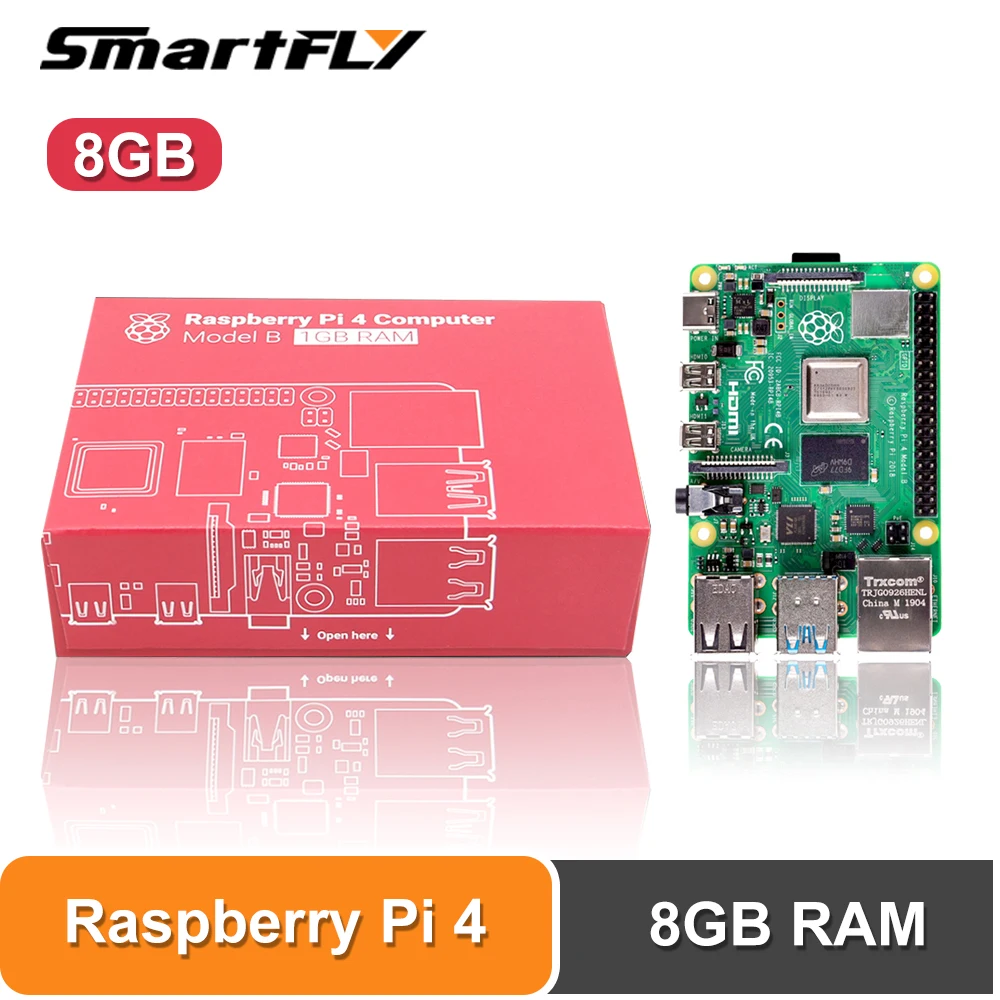

Последняя Raspberry Pi 4 Модель B LPDDR4 8 Гб четырехъядерный Cortex A72 (ARM v8) 64 разрядный 1 5 ГГц
8 211,16 руб.
Elemen14 BBONE BLACK IND 4G BeagleBone черная плата для промышленного развития|board board|board blackboard
5 927,51 руб.
Для NanoPi M4V2 CNC металлический чехол Combo Rockchip FriendlyELEC RK3399 SoC 2 4G & 5G двухдиапазонный WiFi +
3 023,75 руб.

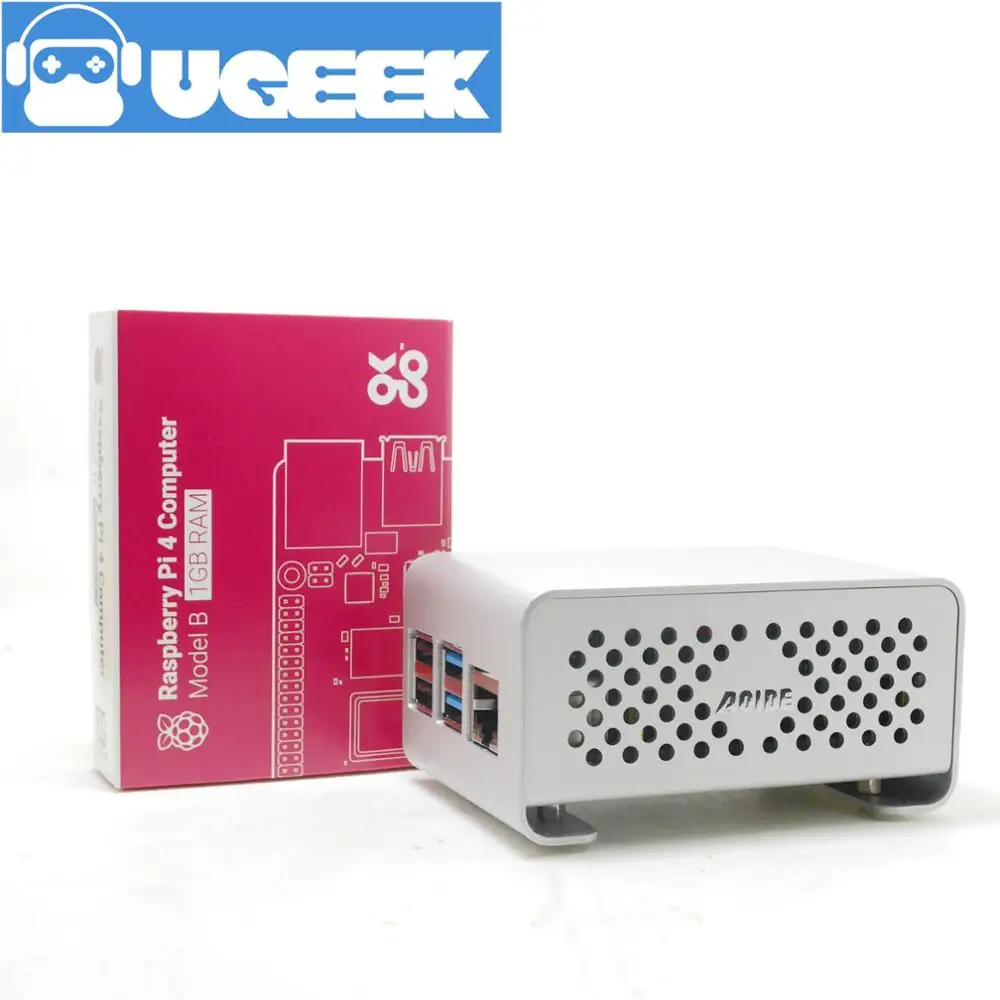

Звуковая карта Aoide UGEEK DAC II Hifi + Raspberry Pi 4 Model B (1 ГБ ОЗУ) алюминиевый чехол в комплекте
4 928,78 руб.
WS Development Tool Store
Магазина WS Development Tool Store работает с 22.06.2011. его рейтинг составлет 92.31 баллов из 100. В избранное добавили 3228 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 1298 наименований товаров, успешно доставлено 4902 заказов. 156 покупателей оставили отзывы о продавце.
Характеристики
Open429I C посылка B = плата разработки STM32 Core429I с STM32F429IGT6 MCU Cortex M4 + 7 дюймовый емкостный
История изменения цены
*Текущая стоимость 16 002,70 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-23-2026 | 19042.80 руб. | 19994.58 руб. | 19518 руб. |
| Feb-23-2026 | 18882.61 руб. | 19826.85 руб. | 19354 руб. |
| Jan-23-2026 | 15842.73 руб. | 16634.87 руб. | 16238 руб. |
| Dec-23-2025 | 18562.71 руб. | 19490.5 руб. | 19026 руб. |
| Nov-23-2025 | 16162.31 руб. | 16970.7 руб. | 16566 руб. |
| Oct-23-2025 | 18242.11 руб. | 19154.20 руб. | 18698 руб. |
| Sep-23-2025 | 18082.37 руб. | 18986.23 руб. | 18534 руб. |
| Aug-23-2025 | 17922.75 руб. | 18818.0 руб. | 18370 руб. |
| Jul-23-2025 | 17762.59 руб. | 18650.85 руб. | 18206 руб. |
Описание товара
Плата разработки STM32 предназначена для STM32F429I, имеет MCU STM32F429IGT6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.
Обзор
Open429I-C-это разработочная плата STM32, предназначенная дляSTM32F429IGT6Микроконтроллер, состоит из материнской платы и основной платы MCUCore429I.
Open429I-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32.
Что на материнском доске
- MCU разъем основной платы:Для легкого подключения Core429I
- Интерфейс USART3:Легко подключается к RS232, RS485, USB к 232 и т. Д.
- Интерфейс DCMI:Для подключения камеры
- Емкостный интерфейс сенсорной панели:Для подключения емкостной сенсорной панели
- Интерфейс CAN2:Для подключения CAN модулей
- Интерфейс CAN1:Для подключения CAN модулей
- Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI
- Интерфейс ULPI:Для подключения высокоскоростного USB периферийного устройства (STM32F429I интегрирует USB HS контроллер без какого-либо устройства PHY)
- ЖК-интерфейс 1:Для подключения 7 дюймов ЖК-дисплей
- Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
- ЖК-интерфейс 2:Для подключения 4,3 дюймов ЖК-дисплей
- Интерфейс I2C2/I2C3:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.
- Интерфейс SAI1:Для подключения звуковые модули
- Интерфейс Ethernet:Для подключения модулей Ethernet
- Разъем USB:USB к UART через бортовой конвертер PL2303
- SPI1/SPI2 интерфейсы:
- Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д.
- Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA)
- Интерфейс I2S2/I2S3/I2C1:Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д.
- 8-битный FMC интерфейс:Легко подключается к периферийным устройствам, таким как NandFlash
- 5V DC jack
- 5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя
- MCU контактный разъем:Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширения
- PL2303:Конвертер USB в UART
- Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы
- PL2303 TX-LED / RX-LED
- Кристалл 12 МГц:Для PL2303
- Джойстик:Пять позиций
- Кнопка пробуждения:Используется в качестве обычной кнопки и/или пробуждения STM32 MCU от сна
- USB для UART jumper
- Светодиодный джемпер
- Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера
- Откройте перемычку для подключения к пользовательским I/Os через перемычные провода
- Кнопка/джойстик джемпер
- Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера
- Откройте перемычку для подключения к пользовательским I/Os через перемычные провода
Что на Core429I
- STM32F429IGT6:Высокая производительность STM32 MCU, который характеристики:
- Ядро:Cortex-M4 32-разрядный процессор RISC
- Характеристика:Инструкции по одноцикличному DSP
- Рабочая частота:180 МГц, 225 DMIPS/1,25 DMIPS/MHz
- Рабочее напряжение:1,8 V-3,6 V
- Посылка:LQFP176
- Воспоминания:1024kB Flash, 256 + 4kB SRAM
- MCU коммуникационные интерфейсы:
- 6 x SPI, 4 x USART, 4 x UART, 2 x I2S, 1 x SAI, 3 x I2C
- 1 x FMC, 1 x SDIO, 2 x CAN
- 1 x LCD-TFT
- USB 2,0-1 шт. контроллер HS/FS (с выделенным DMA)
- 1 x USB HS ULPI (требуется внешняя PHY)
- 1x10/100 Ethernet MAC
- 1x8 до 14 бит Интерфейс камеры
- AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит)
- Отладка/программирование:Поддержка JTAG/SWD интерфейсов, поддержка IAP
- IS42S16400J:SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит)
- AMS1117-3.3:3,3 V регулятор напряжения
- MIC2075:Бортовое USB устройство управления питанием
- Выключатель питания,Питание от 5Vin или USB подключения
- Выбор режима загрузки,Для настройки бут0 pin
- Индикатор питания
- VBUS светодиодный
- Кнопка сброса
- Кристалл 8 м
- 32,768 K кристалл,Для внутреннего RTC с калибровкой
- Интерфейс JTAG/SWD:Для отладки/программирования
- Разъем USB,Поддержка устройства и/или хоста
- Расширитель MCU pins,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения
- 5Vin pinheader,5 в источник питания требуется при использовании USB хоста/OTG
- USB OTG/хост-джемпер
- Короткий Джемпер при использовании USB OTG/HOST
- Откройте перемычку для отключения от соответствующего порта ввода/вывода
- Джемпер VBAT
- Короткий Джемпер для использования системы питания
- Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору
- Джемпер для выбора VREF
- Короткий Джемпер для подключения VREF + к VCC
- Откройте перемычку для подключения VREF + к другому пользовательскому контакту через перемычку
Фотографии
Примечание:
Open429I-C поддерживает программирование с помощью загрузчика UART
Open429I-C не интегрирует функцию отладки, требуется отладчик.
JTAG/SWD интерфейсы
На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD
Ресурсы для развития
- Схема
- Демонстрационный код (примеры в C, μC/OS-II)
- STM32 разработка программного обеспечения (KEIL и т. Д.)
- STM32 технические спецификации
- STM32 разработка документов
Вики:Www.waveshare.com/wiki/Open429I-C
Посылка
Вес:0,718 кг
В"Стандартная посылка"И"Комплектующие для досок посылка"Ниже включены.
Стандартная посылка
- Open429I-C макетная плата x 1
- Usb-разъем типа A для мини-кабеля типа B x 1
- Штепсельная Вилка USB типа A для мини-кабеля типа B x 1
- 4-контактный 2 в упаковке x 1
- Кабель питания USB x 1
- Программное обеспечение CD x 1
Комплектующие для досок посылка
- 7 дюймов емкостный сенсорный экран ЖК-дисплей (G)-1 шт.
- DP83848 плата Ethernet x 1
- USB3300 USB HS плата x 1
- Плата NandFlash (A) x 1
- WM8960 аудио Плата x 1
- Плата для хранения Micro SD x 1
- OV2640 плата камеры x 1
- Аналоговая тестовая плата x 1
- FM24CLXX Фрам доска x 1
- AT45DBXX DataFlash Board x 1
- SN65HVD230 CAN Board 2шт x 1
- Кабель Ethernet x 1
- 40-контактный FFC 0,5 200 мм (с противоположных сторон контакта)-1 шт.
- 4-контактный разъем FFC × 1 шт.
- 7 дюймов ЖК-дисплей винтов x 1
