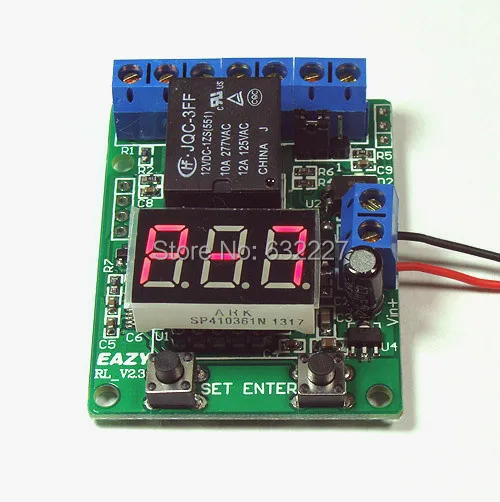

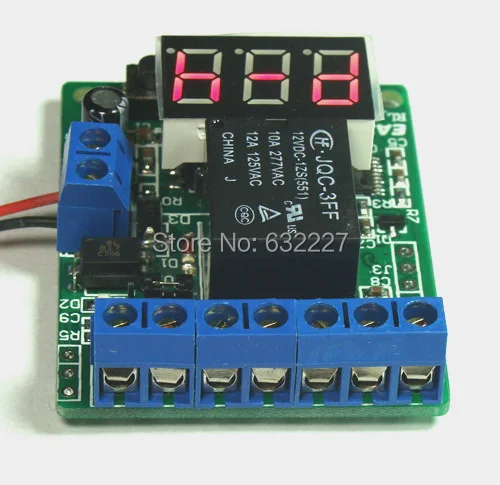

Переключатель напряжения/Запуск сигнала/таймер запуска/автомобильное реле

Переключатель напряжения/Запуск сигнала/таймер запуска/автомобильное реле

Инструкцию по эксплуатацииАдресPan.baidu.com/s/1pJ4Try7

Руководство пользователя для контроллера VT 2,3:Pan.baidu.com/s/1sjAUPch

В общей сложности семь видов режимов для пользователей, чтобы переключаться свободно,P-1 ~ P-3Режим тайм, задержка, режим контроля напряжения,P-4 ~ P-7 для первых трех режимов комбинированного режима, пользователь просто установив, вы можетеМножество различных приложений.

Функция отключения времени дисплея, низкая мощность, минимальный рабочий ток только6mA / 12VПодходит для аккумулятора.

P-1: реле времени (синхронизации)
P-2: реле времени (задержка)
P-3: Напряжение реле
P-4: реле управления напряжением
P-5: реле управления напряжением B
P-6: режим перегрузки напряжения
P-7: реле управления перенапряжением
P-8: автоматически устанавливается цифровая блокировка (новинка)

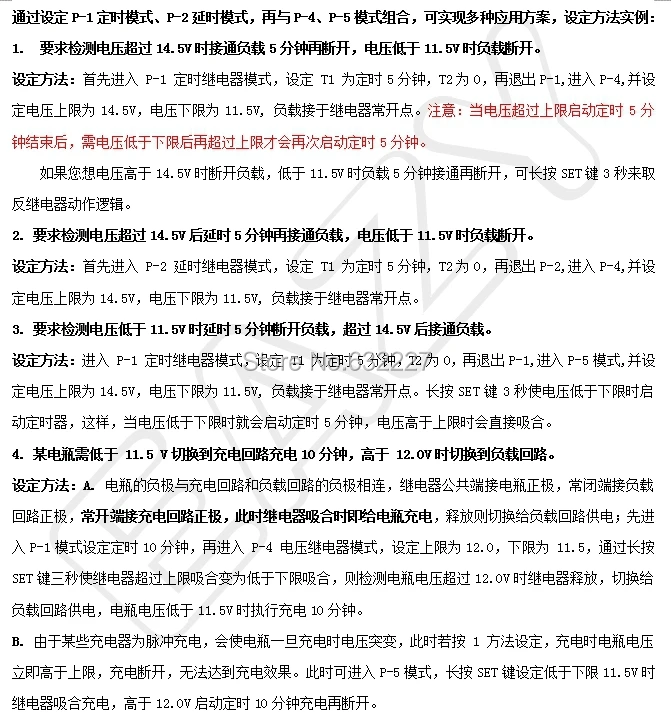

По режиму настройки параметров пользователь может реализовать следующие функции:

1 релейная петля тяга конечная или бесконечная; (P-1, P-2)

2 обнаруживает напряжения постоянного тока (0,1 ~ 99,9 V), превышает лимит (значение равно (или выключение), отключения ниже заданного нижний предел соотношение цена/качество

(Или далее). Используется для переключения напряжения, заряда батареи и контроля разряда, защиты напряжения, автомобильного электрического управления и других случаев (P-3);

3. Обнаруженное напряжение превышает установленное значение для запуска таймера, например, причин реле активизируется в тех случаях, когда напряжение превышает 12,5 V 5 выпуска (сначала введите P-1, а затем установите таймер пять минут в P-4 режим);

4. Напряжение обнаружения достигает установленного значения при задержке запуска, например, когда напряжение превышает 13 в, чтобы задержать пять секунд, а затем вытянуть реле. Может использоваться для обнаружения, когда напряжение превышает 13 в, Задержка запуска автомобиля на 5 секунд при включении бортового оборудования для предотвращения скачков напряжения, напряжение ниже нижнего предела отключения (P-2 установлен для входа в первые 5 минут задержки повторного входа в режим P-4);

5. Напряжение обнаружения ниже установленного ограничения на задержку выключения, например, может использоваться для обнаружения автомобиля для запуска, когда напряжение превышает 13 в включено, время задержки менее двух минут, а затем отсоединить 12 В, может использоваться для защиты батареи от разрядки, Автомобильное электрическое зарядное устройство и другие случаи (сначала введите P-1 в течение 2 минут, чтобы установить задержку часов, повторно входя в режим P-5);

6. Напряжение обнаружения достигает установленного значения при задержке запуска, также может использоваться для синхронизации сигнала напряжения для запуска, например, когда выходное напряжение составляет 12 В

Задержка на 30 секунд после натяжного реле, если напряжение ниже нижнего предела, таймер очищается, реле отпускается (P-4).

7 обнаруженное напряжение превышает верхний предел и ниже нижний предел задерживается на 10 секунд (или 10 минут), прежде чем тянуть реле можно установить в модель P-2

Фиксированное время 10 секунд (или 10 минут), а затем в верхний и нижний пределы можно установить при обнаружении напряжения P-7 режиме.

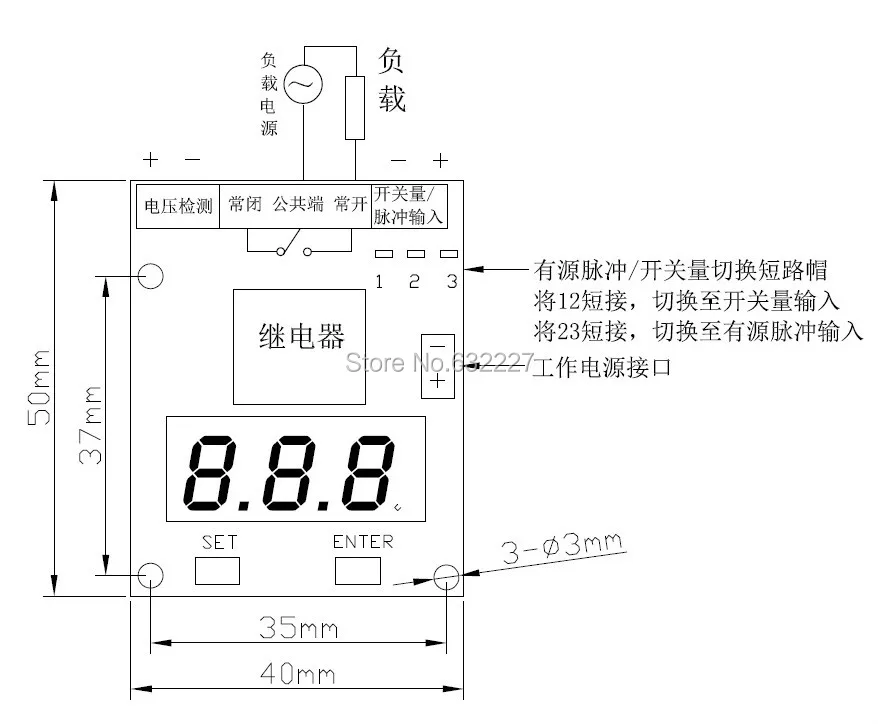

Перед использованием проводки, пожалуйста, прочитайте инструкции! Входные клеммы с использованием 5,08 мм, доставка по умолчанию-версия DC12V, рабочий источник DC10 ~ 15 В.

Пользователи «сделай сам», пожалуйста, прочитайте эти особенности ребенка, чтобы узнать, подходит ли это вашим потребностям.

Источник питания: DC 10V ~15 в (с реле 12 В) или DC5V / DC24 (с реле 5 В/24)

Рабочие параметры:

• Реле катушки вход DC12V (опционально DC5V или DC24V)
• Набор конвертации (обычно открытый нормально закрытый)
• Контактная нагрузка:10A / 277 В переменного тока, 10A / 30 В постоянного тока
• Контактное сопротивление: 100 м (1A-6VDC)
• Механическая прочность: > 10 миллионов раз
• Электрическая прочность:> 100000 раз (10A-250VAC)
• Ток холостого хода: 15mA / 12VМинимальный, цифровой закрытый6mA / 12VИ реле своевременно45mA / 12V
• Рабочая температура: -40 ~ 85
• Параметры настройки режима можно выключить, чтобы сохранить питание после того, как питание продолжится до последнего выполнения режима.
• Модуль цифрового управления использует гнездо может быть непосредственно удален.
• Детектор напряжения может быть установлен коррекция (-0,3 V ~ 0,3 V)
• Имеет питание для автоматического запуска функции таймера (короткие внешние Входные клеммы переключателя)
• Время или время задержки, время выполнения может быть установлено произвольно, также может быть один цикл выполнения выполняется несколько раз
• Внешний импульсный сигнал (5~12 В) или переключатель для запуска реле времени запуска

Контакты нагрузки реле имеют три контакта (Преобразование одной группы): общая точка, нормально замкнутая, нормально открытая,

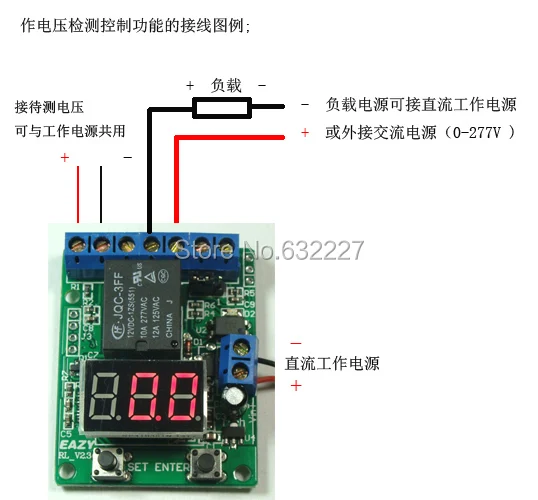

Когда реле не заряжено, релейное реле отпускается, общая точка и нормально закрытый включаться, когда релейная катушка находится под напряжением, будут подключены общие и нормально открытые точки.Релейный контакт эквивалентен переключателю, проводка должна быть в серии с цепью питания нагрузки, а не короткого замыкания подключения источника питания.

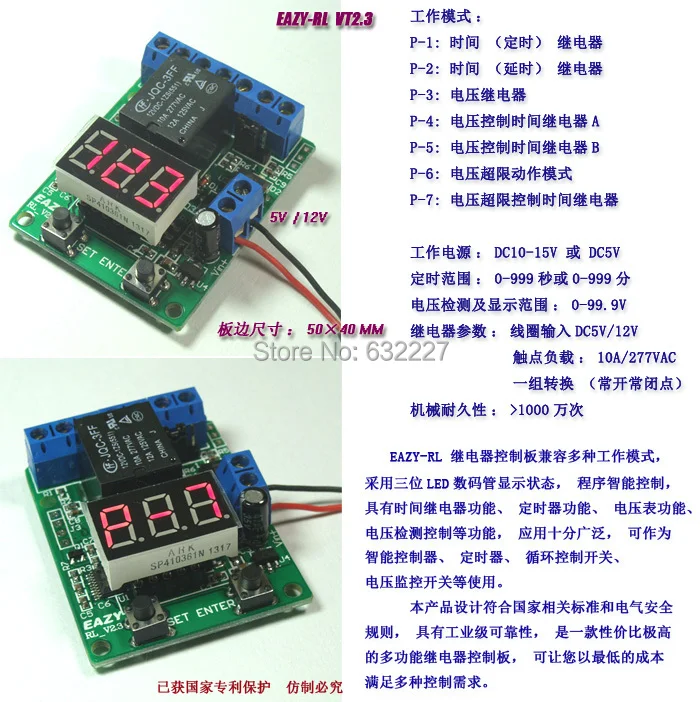

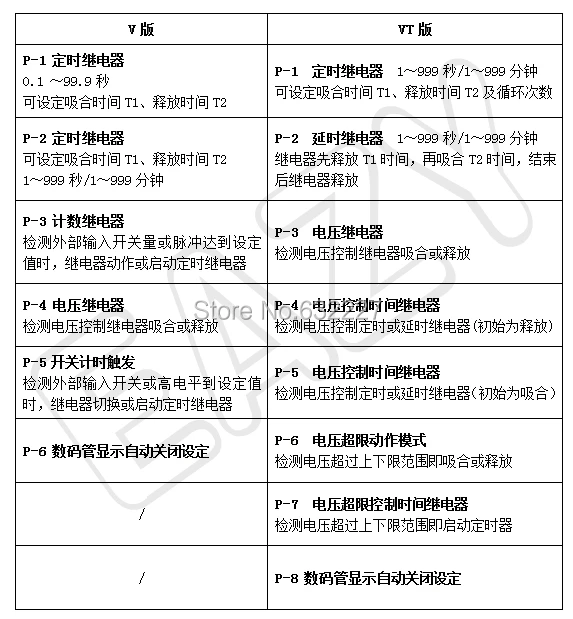

Номер детской версии EAZY-RL-VT, и магазин EAZY-RL-V вариант разницы в следующей таблице:

EAZY-RL-V версия, пожалуйста, выберите:

Item.taobao.com/item.htm?id=13331293191

P-1 реле времени (синхронизации)

Реле времени или реле для использования, по умолчанию диапазон времени: 0-999 секунд или 0-999 точек может быть переключен. Вы можете установить время натяжения реле T1, время выпуска T2, и количество циклов может быть одним временем (только установить время T1, T2 0 ) , или вы можете цикл (T1, t2) время, количество циклов 0-999 раз доступно, Количество 0:00 для бесконечной петли.

P-2Время (задержка) релейный режим

Режим «P-2» и режим «P-1» настроены точно так же, как и противоположное действие реле, это реле впервые выпущено в T1, t2 время повторного входа реле заряжено. Например, вы установите время релейного релиза T1 в течение 3 секунд, потяните время T2 в течение семи секунд, затем Запуск реле сначала задержит 3 секунды (удерживайте релиз), затем вытяните семь секунд времени, И так, если вы установите количество циклов, то после окончания цикла, Реле выпущено.

P-3 Режим реле напряжения

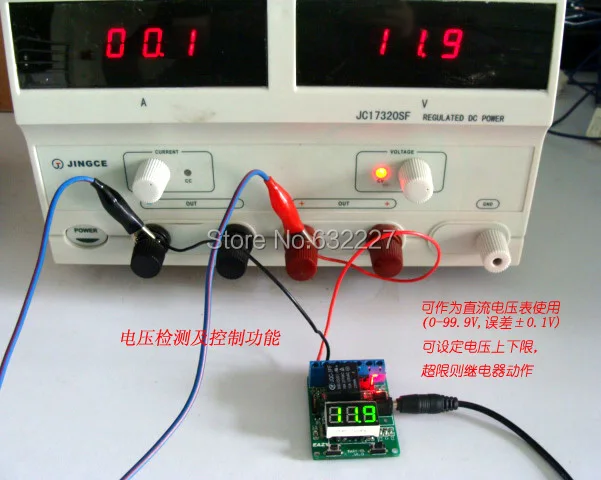

В режиме реле напряжения пользователь может установить предельное значение верхнего контроля, когда обнаруженное напряжение превышает верхний предел реле, до тех пор, пока напряжение не упадет ниже нижнего предела, чтобы снова выпустить реле, эта функция используется для мониторинга напряжения, разрядки батареи, И т. Д .. Используйте также может использоваться в качестве постоянного тока, измеритель напряжения, вольтметр светодиодный цифровой дисплей Диапазон: DC 0-99,9 V, могут возникать расхождения на 0,1 V.

Напряжение источника питания может обнаруживать общее, но должно гарантировать, что рабочее напряжение не менее 10 В.

Удерживайте кнопку SET в течение трех секунд после выхода, состояние реле отрицается, что обнаруженное напряжение превышает верхний предел релейных релизов, обнаруженное напряжение ниже нижнего предела напряжения реле.

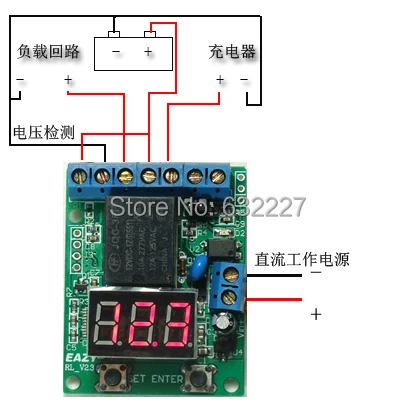

P-3 модель может использоваться в качестве контроля напряжения батареи, функции разрядки батареи, через реле серии Мощных нагрузок, таких как цементное сопротивление, используется для разрядки батареи, когда Обнаружение напряжения батареи в режиме реального времени ниже установленного Вами нижнего предела, реле управления нагрузкой автоматически отключено. Заводская Настройка напряжения по умолчанию для нижнего предела DC11.0V ~ 10,5 V.

Реле напряжения (управление измерителем напряжения) демонстрационное видео;Tudou.com/programs/view/yXPVSZ-X2bQ/

P-4, P-5 реле управления напряжением

Режим «P-4», «P-5»-это режим «реле времени» и «Режим реле напряжения» или сочетание «Режим реле задержки времени» и «Режим реле напряжения».

Когда вы устанавливаете рабочие параметры таймера, а затем входите в режим «P-4» или «P-5», вы можете обнаружить напряжение для управления запуском или остановкой таймера. При нажатии кнопки SET три секунды, вы можете выбрать, чтобы начать таймер напряжения превышает верхний предел или ниже нижнего напряжения, чтобы начать таймер.

В режиме P-4, когда установлен предел напряжения, запускается таймер, когда напряжение ниже нижнего предела реле остается релейным (обычно открытое отключение, обычно закрыто). И наоборот, когда напряжение ниже нижнего предела устанавливается для запуска таймера, то напряжение выше, чем ограничительное реле отпускает.P-5 с единственным отличием-это рисунок: В режиме P-5, когда установлен предел напряжения, чтобы запустить таймер, когда напряжение ниже нижнего предела реле будет тянуть, но для запуска таймера установлен предел напряжения, затем напряжение выше, чем ограничительное реле будет тянуть. В простых терминах, что под P-4 реле режима для выхода исходного состояния, и P-5 реле режима первоначально заряжен.

Таймер начинает работать, вы можете нажать ENTER для просмотра времени обратного отсчета.

P-6 режим перегрузки напряжения

В режиме P-6 может быть установлен для обнаружения сброса напряжения в верхнем и Нижнем диапазоне, чем нижний предел реле диапазона, нажмите и отпустите кнопку набора в течение трех секунд, вы можете переключиться на напряжение в диапазоне верхней и нижней тяги над ограничением.

Реле управления перенапряжением P-7

В режиме P-7 может быть установлен для обнаружения напряжения на реле остается выпущенным в более низком диапазоне, напряжение превышает нижний предел диапазона времени запуска реле. (P-4, P-5 режим может быть установлен для каждого теста превышает верхний предел только запускает таймер, или ниже нижний предел установлен для запуска времени , В то время как режим P-7 может быть установлен для каждого теста как над верхней, так и ниже нижнего предела таймер запуска) выполненный релейный релиз (набор таймера тянет ~ бесконечная петля, когда релиз был бы выполнен, только когда напряжение обнаружения находится в пределах нижнего диапазона будет остановлено), Удерживайте кнопку SET в течение трех секунд, чтобы включить напряжение, удерживайте его в пределах верхнего и нижнего пределов.

P-8 автоматически закрывается цифровая трубка

Режим P-8 используется для установки цифрового автоматического выключения (0-9 минут, 0 всегда включен) для уменьшения заряда контроллера, цифровая трубка выключена, когда Минимальный ток в режиме ожидания составляет 6 мА/12 В.Каждый режим может быть выключен в цифровом трубном дисплее только закрыт, реле не влияет. Этот режим предназначен для 20130920 нового поста.

Часть демонстрационного видео:
Модель P-1 и P-3, реле времени (синхронизации) и реле управления напряжением:

Tudou.com/programs/view/voE9alJ_He8/

Реле напряжения (измеритель напряжения управления детектором напряжения) rg6100
