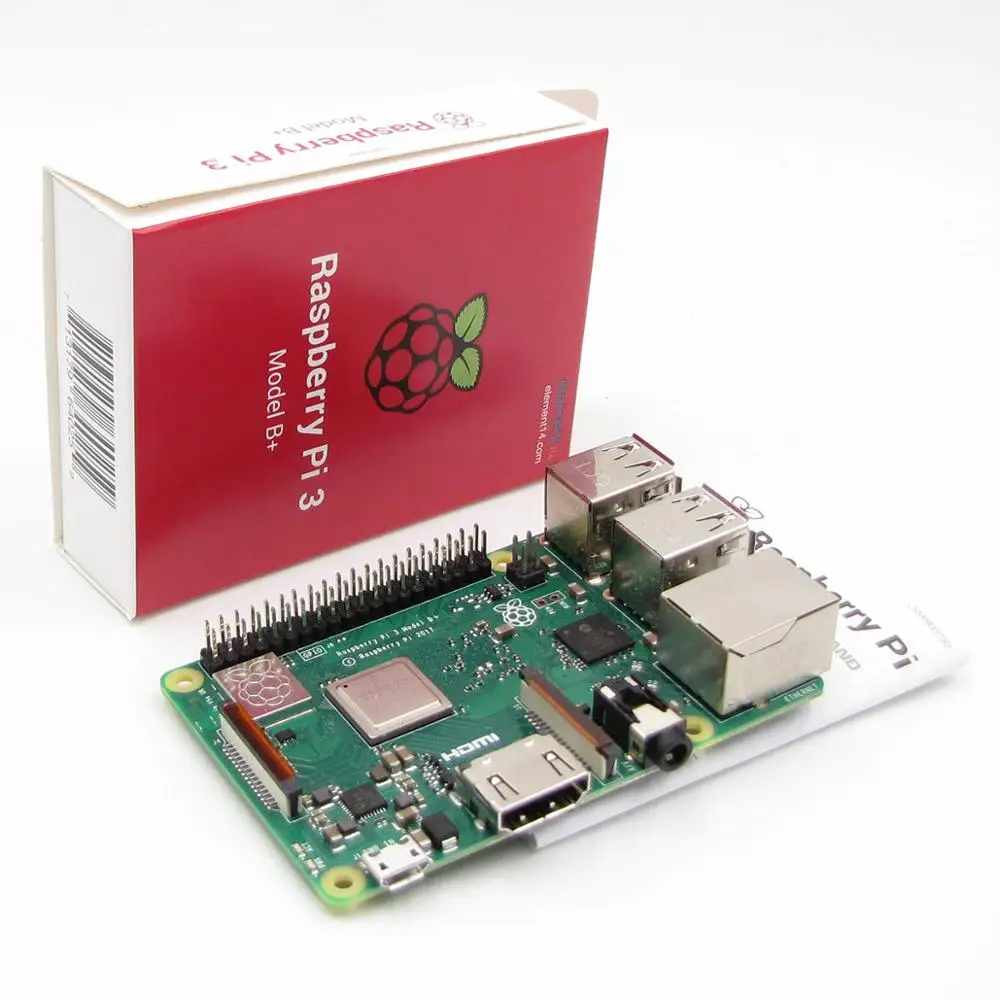

2018 новый оригинальный BCM2837B0 64 битный 1 ГБ SDRAM WiFi 2 4/5 0 ГГц Bluetooth PoE Ethernet Pi 3B + PI3 B

2018 новый оригинальный BCM2837B0 64 битный 1 ГБ SDRAM WiFi 2 4/5 0 ГГц Bluetooth PoE Ethernet Pi 3B + PI3 B

4 962,93 руб.

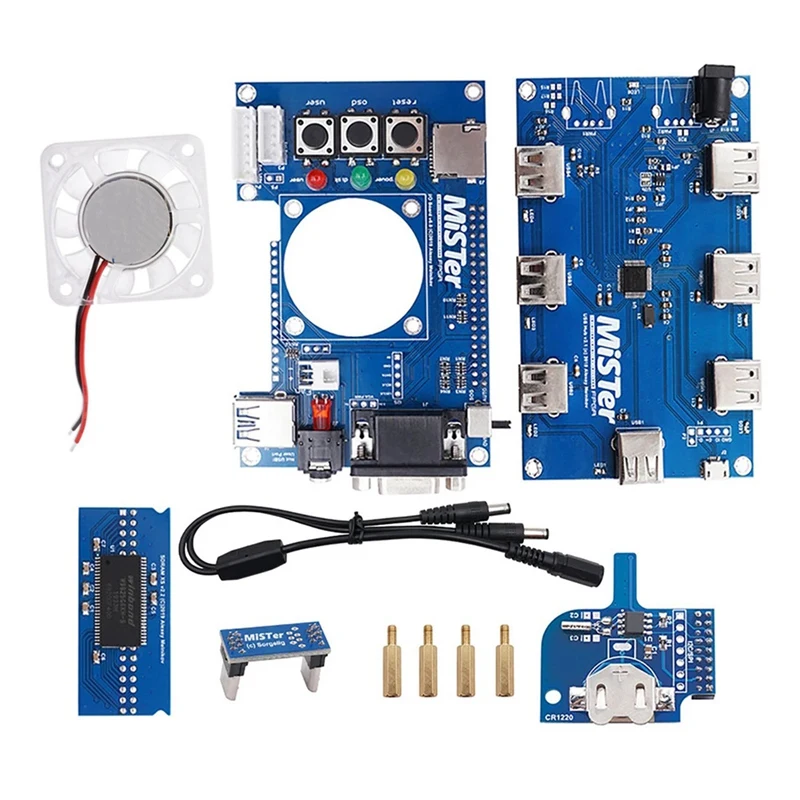

Usb хаб V2.1 Плата расширения + мистер SDRAM RTC FPGA плата ввода вывода с комплектом

Usb хаб V2.1 Плата расширения + мистер SDRAM RTC FPGA плата ввода вывода с комплектом

4 405,54 руб.

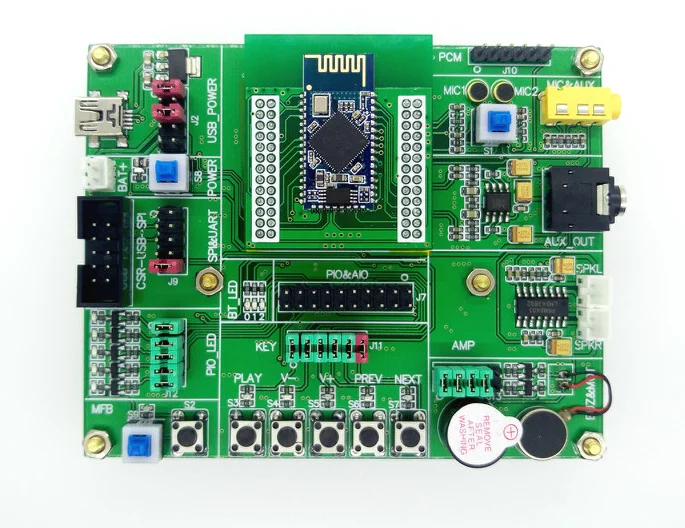

Быстрая бесплатная доставка CSRA64110 плата разработки/ресурсы разработки/плата

Быстрая бесплатная доставка CSRA64110 плата разработки/ресурсы разработки/плата

7 255,07 руб.

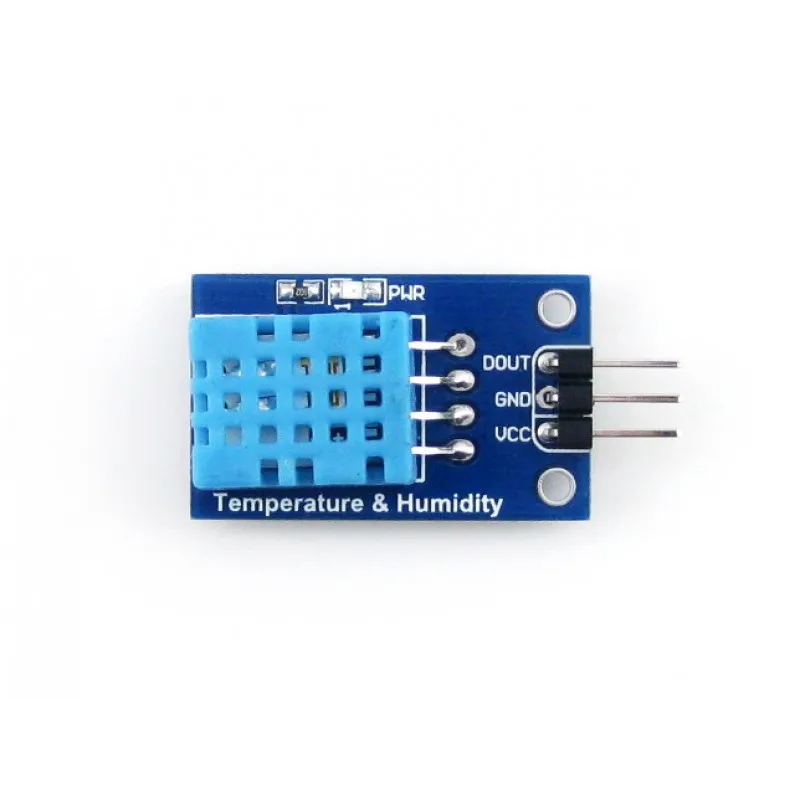

Waveshare DHT11 датчик температуры и влажности 20 95% RH чувствительность DC 3 5 в для Raspberry

Waveshare DHT11 датчик температуры и влажности 20 95% RH чувствительность DC 3 5 в для Raspberry

753,49 руб.

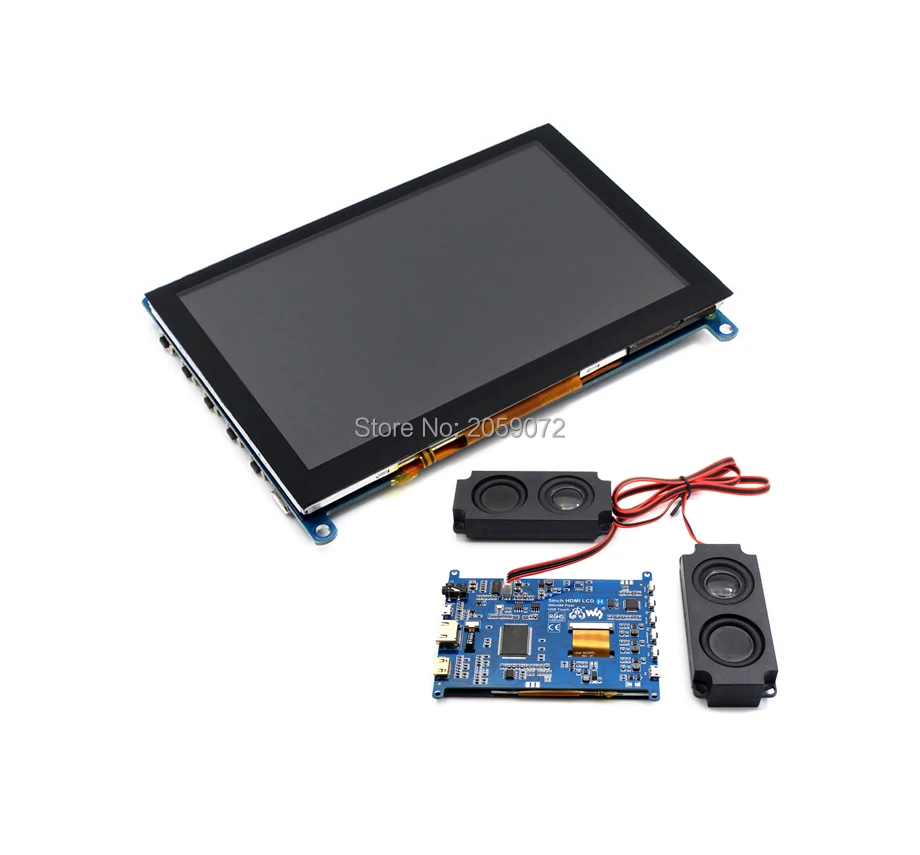

Raspberry Pi 5 дюймовый ЖК USB емкостный сенсорный экран HDMI VGA дисплей для компьютера

Raspberry Pi 5 дюймовый ЖК USB емкостный сенсорный экран HDMI VGA дисплей для компьютера

3 366,95 руб.
Макетная плата STM32F103ZET6 STM32F103 STM32 ARM Open103Z + 12 модулей аксессуаров посылка B|package on package

Макетная плата STM32F103ZET6 STM32F103 STM32 ARM Open103Z + 12 модулей аксессуаров посылка B|package on package

8 899,32 руб.

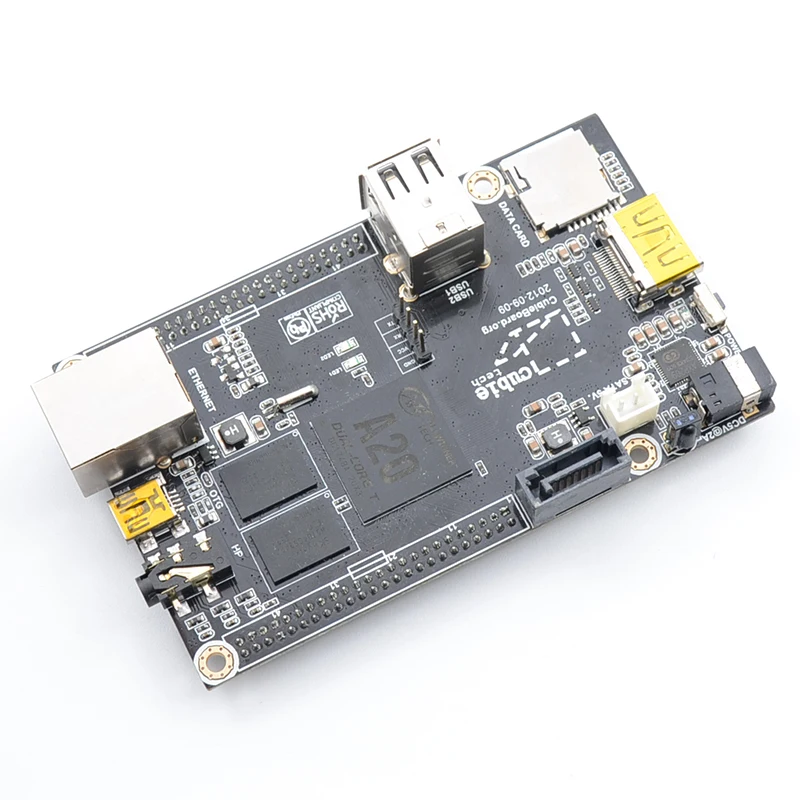

Двухъядерный процессор Cubieboard2 ARM A20 MiniPC 1 ГБ DDR3 для linux/android/более мощный pcduino/Raspberry

Двухъядерный процессор Cubieboard2 ARM A20 MiniPC 1 ГБ DDR3 для linux/android/более мощный pcduino/Raspberry

8 685,12 руб.

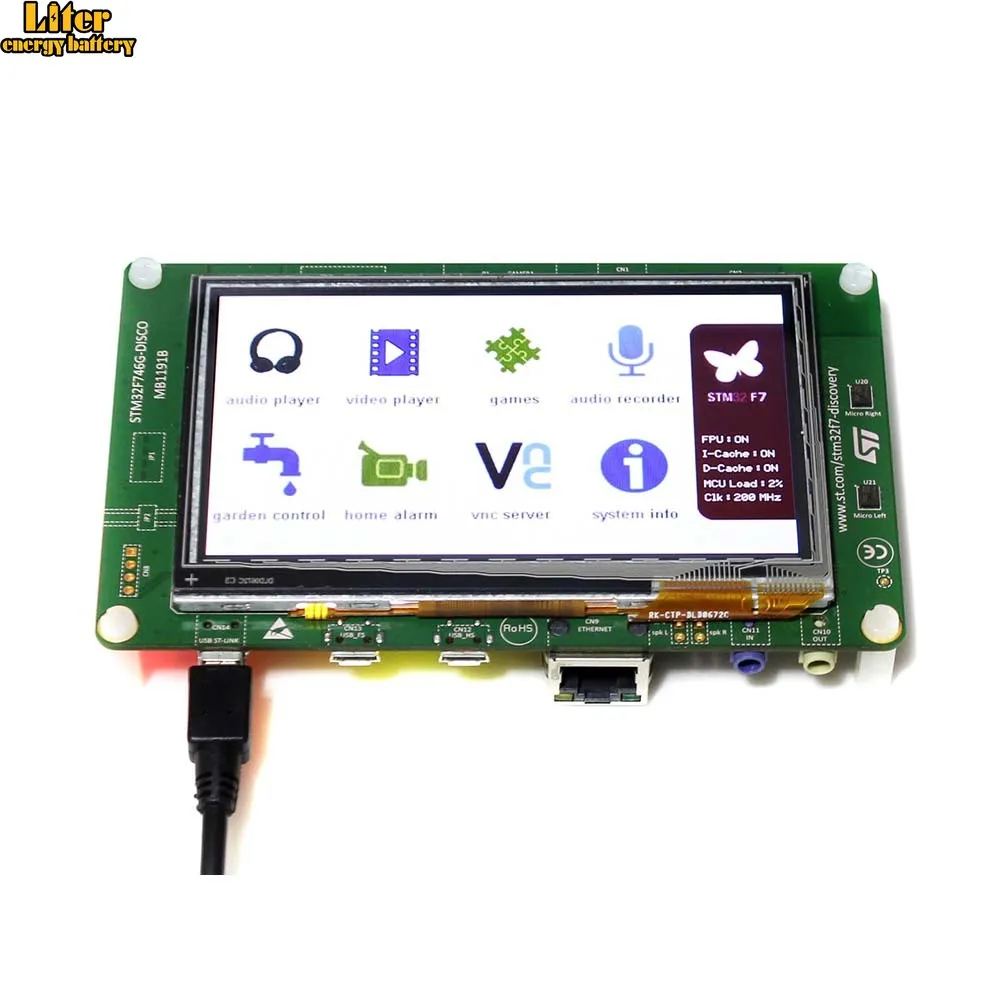

Оригинальная плата разработки STM32 STM32F746G DISCO 32F746GDISCOVERY набор Discovery с STM32F746NG

Оригинальная плата разработки STM32 STM32F746G DISCO 32F746GDISCOVERY набор Discovery с STM32F746NG

8 522,20 руб.
Development Board Store

Development Board Store

Магазина Development Board Store работает с 18.02.2013. его рейтинг составлет 97.07 баллов из 100. В избранное добавили 1851 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1797 наименований товаров, успешно доставлено 2552 заказов. 375 покупателей оставили отзывы о продавце.

Характеристики

5 шт./лот материнская плата CoreEP4CE6 ALTERA Core EP4CE6E22C8N EP4CE6 Cyclone IV FPGA основная для

История изменения цены

*Текущая стоимость 15 239,50 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Feb-20-2026 19354.90 руб. 19741.75 руб. 19547.5 руб.
Jan-20-2026 15696.39 руб. 16010.7 руб. 15853 руб.
Dec-20-2025 19049.21 руб. 19430.9 руб. 19239.5 руб.
Nov-20-2025 18896.92 руб. 19274.40 руб. 19085 руб.
Oct-20-2025 15087.8 руб. 15389.44 руб. 15238 руб.
Sep-20-2025 18592.6 руб. 18964.78 руб. 18778 руб.
Aug-20-2025 18439.59 руб. 18808.17 руб. 18623.5 руб.
Jul-20-2025 18287.69 руб. 18653.36 руб. 18470 руб.

Описание товара

5 шт./лот материнская плата CoreEP4CE6 ALTERA Core EP4CE6E22C8N EP4CE6 Cyclone IV FPGA основная для5 шт./лот материнская плата CoreEP4CE6 ALTERA Core EP4CE6E22C8N EP4CE6 Cyclone IV FPGA основная для5 шт./лот материнская плата CoreEP4CE6 ALTERA Core EP4CE6E22C8N EP4CE6 Cyclone IV FPGA основная для5 шт./лот материнская плата CoreEP4CE6 ALTERA Core EP4CE6E22C8N EP4CE6 Cyclone IV FPGA основная для5 шт./лот материнская плата CoreEP4CE6 ALTERA Core EP4CE6E22C8N EP4CE6 Cyclone IV FPGA основная для5 шт./лот материнская плата CoreEP4CE6 ALTERA Core EP4CE6E22C8N EP4CE6 Cyclone IV FPGA основная для

5 шт./лот, CoreEP4CE6 EP4CE6E22C8N EP4CE6 ALTERA Cyclone IV CPLD И FPGA, основная плата для разработки с полным IO-расширителем

Материнская плата FPGA, имеет чип ALTERA Cyclone IV EP4CE6E22C8N, встроенный

Обзор

CoreEP4CE6-это системная плата FPGA, которая имеет встроенное устройство EP4CE6E22C8N, поддерживает более широкое расширение.

  • Встроенное устройство последовательной настройки EPCS16SI8N
  • Интегрированная Базовая схема FPGA, например, цепь часов
  • Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода
  • Все порты I/O доступны на штырьковые наконечники
  • Встроенный интерфейс для отлаживания/программирования JTAG
  • 2,54 мм header дизайн, пригодные для подключаемые в вашем приложении системы

Что на плате

EP4CE6E22C8N core board on board resource
  1. EP4CE6E22C8N:Устройство ALTERA Cyclone IV FPGA, оснащенное:
    • Рабочая частота:50 МГц
    • Операционной Напряжение:1,15 V ~ 3,465 V
    • Посылка:QFP144
    • I/Os:80
    • LEs:6K
    • Оперативная память:270kb
    • PLLs: 2
    • Исправление/программирование:Поддержка JTAG
  2. AMS1117-3.3,3,3 V регулятор напряжения
  3. AMS1117-2.5,2,5 V регулятор напряжения
  4. AMS1117-1.2,1,2 V регулятор напряжения
  5. EPCS16,Встроенная память серии FLASH, для хранения кода
  6. Мощность индикатор
  7. Светодиоды
  8. Кнопка сброса
  9. Nconfig кнопки:Может быть использован для настройки чип FPGA, эквивалент мощности сброс
  10. Мощность переключатель
  11. Осциллятор с активным кристаллом, 50 м
  12. Разъем постоянного тока 5 В
  13. JTAG интерфейс:Для гайки/программирования
  14. Расширитель FPGA pins,Разъемы расширения доступны для VCC, GND и всех портов ввода/вывода для дальнейшего расширения
  15. Светодиодный джемперы

Фото

CoreEP4CE6-1CoreEP4CE6-2CoreEP4CE6-3CoreEP4CE6-4

Примечание:
CoreEP4CE6 обеспечивает интерфейс для отлаживания JTAG, но не интегрирует какую-либо функцию отлаживания, требуется декодер.
Материнская плата и программатор/дебютор на фотографиях не включены в цену.

Джтаг Интерфейс

На приведенной ниже рис. Изображена надпись JTAG

Рисунок 1).Джтаг заголовок
JTAG Header Pinout















Развития ресурсы

CoreEP4CE6 FPGA core board поставляется с руководством пользователя CD, включая средства разработки, указанные ниже:

  • Соответствующее программное обеспечение (Quaters II, NIOS II и т. д.)
  • Демонстрационный код (Verilog, VHDL, NIOS II C)
  • Схема (PDF)
  • FPGA документация развития

Вики:Www.wav eshare.com/wiki/CoreEP4CE6

Посылка содержит

  1. CoreEP4CE6 core board x 1
  2. Кабель питания USB x 1
-1 шт. 2
