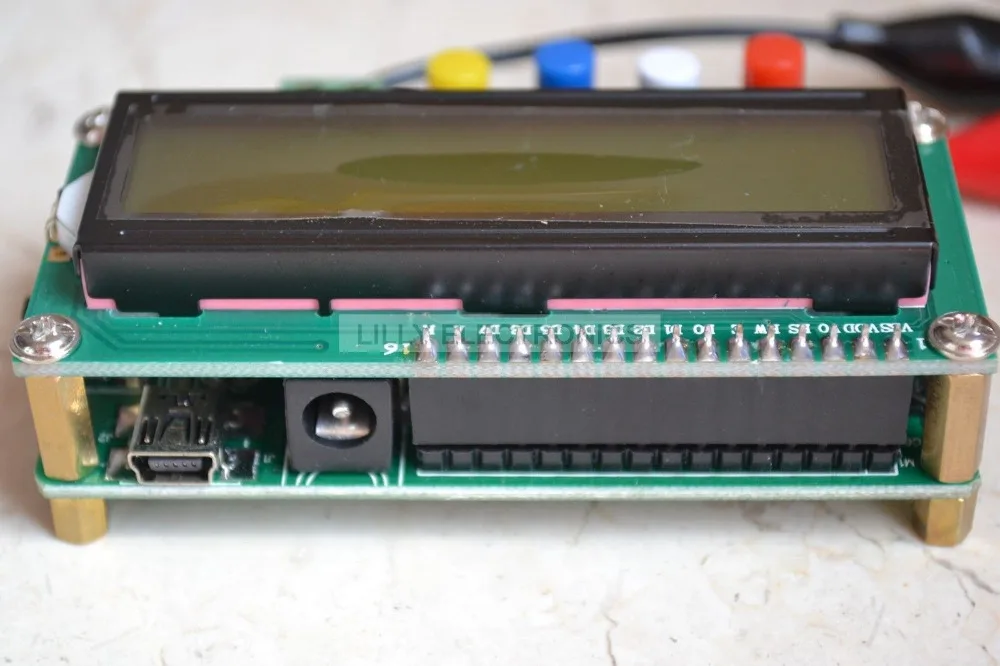

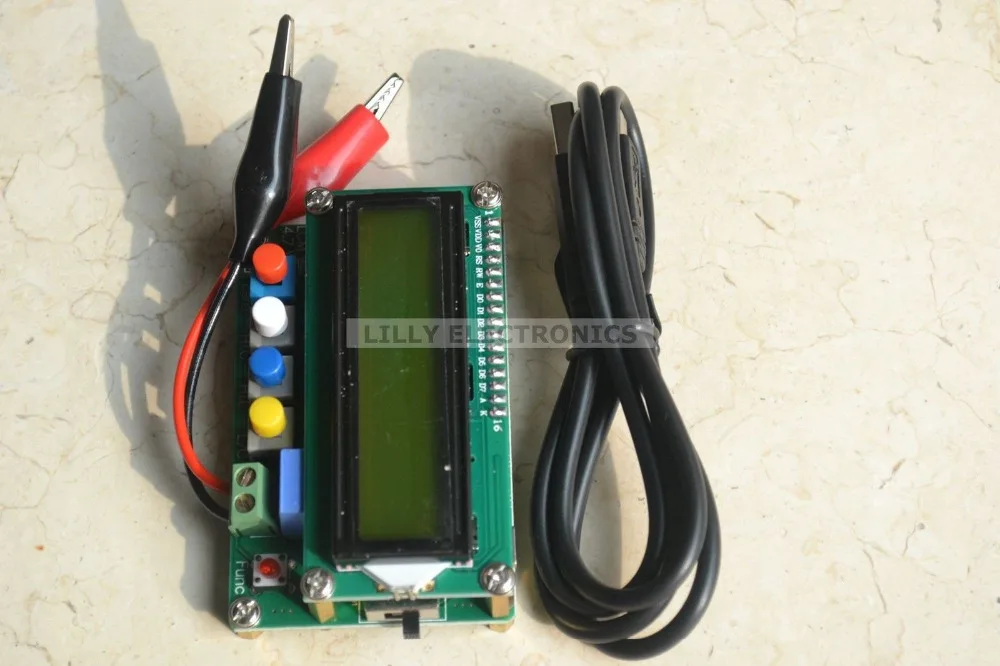

Мини USB 1602 LCD 5 V LC100-A точный электронный измеритель индуктивности

Описание товара

• LC100-A основные технические индикаторы:
• Точность измерения: 1%
• Диапазон измерения емкости: 0.01pF-10 мкФ
• Минимальное разрешение: 0.01pF
• Диапазон измерения индуктивности: 0.001uH-100mH
• Минимальное разрешение: 0.001uH
• Диапазон измерения индуктивности: 0,001 mH-100 Ч
• Минимальное разрешение: 0.001mH
• Диапазон измерения большой емкости: 1uF-100mF
• Минимальное разрешение: 0,01 мкФ
• Частота тестирования: емкость, индуктивный профиль около 500 кГц, большая индуктивность около 500 Гц.
• Возможность отображения текущих значений тестовой частоты
• Эффективные цифры дисплея: 4
• Дисплей: ЖК-1602
• Питание: интерфейс miniUSB для подключения питания или источник питания 5 В

• На основе принципа резонанса L/C

• Высокая скорость микроконтроллера точность вычисления

• Диапазон измерения ниже 1uH и 1pF

• Особенно квалифицируется в производстве микроволновой печи и измерения импульсного источника питания трансформатор, индуктивный фильтр и так далее.

• Серия LC100 разделена на LC100-S форму заземления и LC100-A функции две модели, LC100-A имеет четыре положения диапазона измерения:

1. Crange. ....... Емкость (0.01pF-10 мкФ)

2. Диапазон L. ....... Индуктивность (0.001uH-100mH)

3. Диапазон HL. ..... Большая индуктивность (0,001 mH-100 ч)

4. Диапазон HC. ..... Большой диапазон емкости (1uF-100mF)

Все положения файлов являются автоматическими диапазонами измерения, они просты в эксплуатации. Спецификация:

Технические данные:

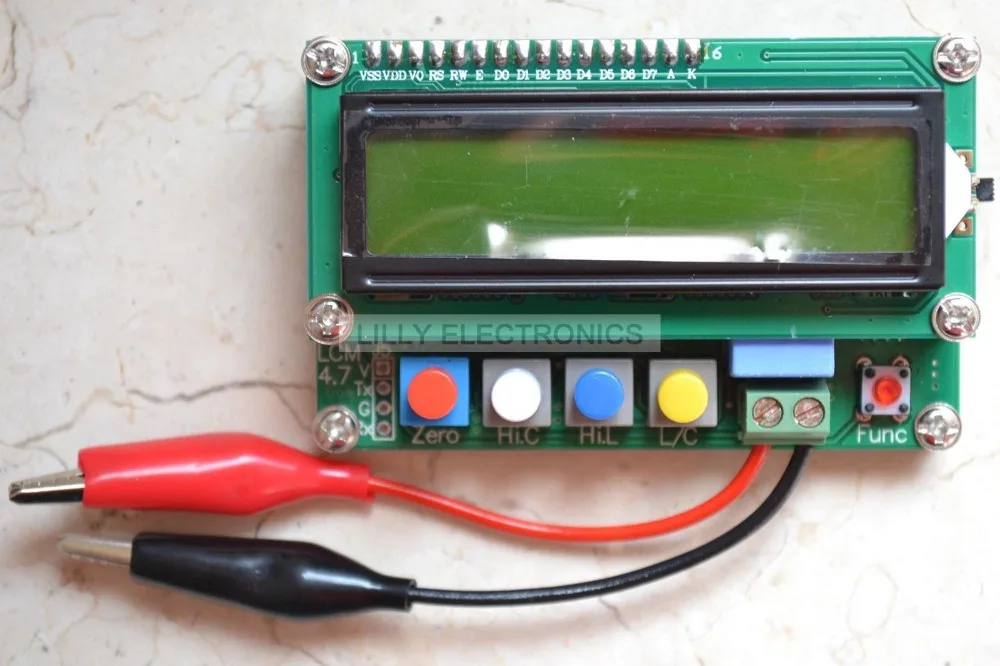

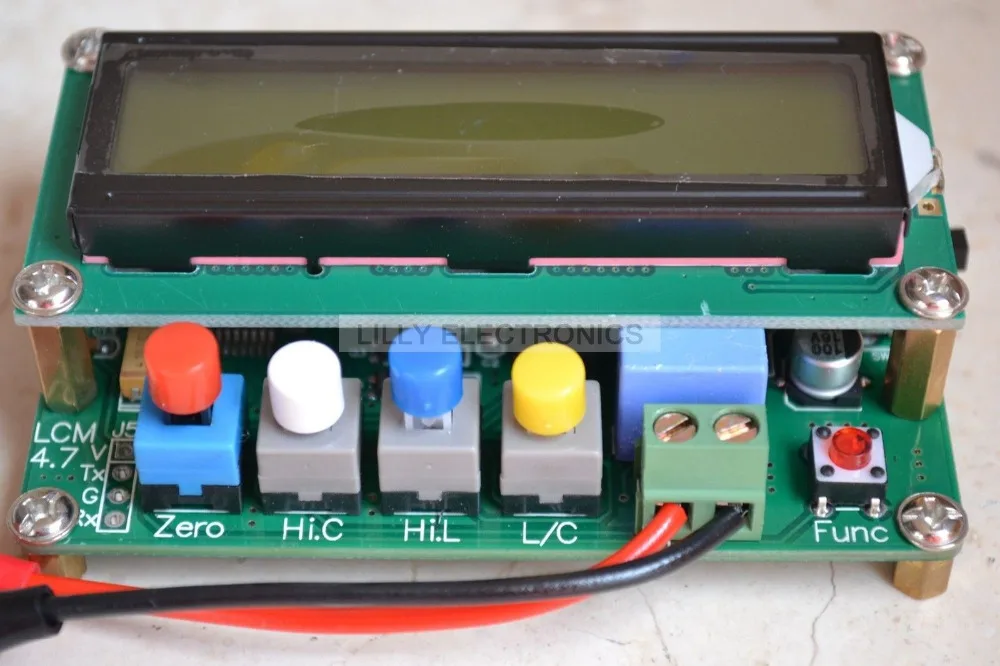

Функция пяти кнопок:

Красный: сброс

Запись: большой емкости HiC выбор (с самоблокирующимся)

Синий: большой Индуктивный HiL выбор (с самоблокирующимся)

Желтый: L/C (с самоблокирующимся)

Черный: функциональная кнопка

Подробности следующим образом (нажмите «1», отпустите «0», «X» случайный)

LC100-A Таблица функций:

Интерфейс: мини-usb и разъем 5,5dc (внутренний: положительный полюс, внешний: отрицательный полюс)

Направление для использования

(1). Включите L/C метр

(2). Выберите соответствующие файлы, индуктивность: Lx, емкость: Cx, большая индуктивность: HL, большая емкость: HC. Дисплей следующим образом (Тестирование терминала открытый цикл):

Индуктивность:Измерьте Lx над диапазоном

Емкость:Измерение Cx 0.00pF

Большая индуктивность:ИзмерениеПривет. L по дальности действия

Большая емкость:Измерение Hi. C 0.00pF

Дисплей следующим образом (испытательный терминал короткого замыкания):

Большая индуктивность:Измерение Hi. L 0.000mH

Индуктивность:Измерение Lx 0.000uH

Емкость:Измерьте Cx над диапазоном

(3). при тестировании терминала открыть петлю измеренное значение емкости не "0", или ведьма индуктивности не "0" как испытательный терминал короткого замыкания, вы можете сбросить до «0» путями емкостной модели и модели индуктивности, следующим образом:

(A) емкость модели

Нажмите красную кнопку в качестве открытого цикла тестового терминала, он отображает «вычисление...», удерживайте нажатие в течение одной секунды, когда «вычисление... ок» отображается, сброс в «0» закончен, и отображается «0,00pf», затем можно измерить емкость.

(B) модель индуктивности

Нажмите красную кнопку в качестве схемы тестирования клеммы, она отображает «0,000uh» или «0,000mh», а затем индуктивность может быть измерена.

(4). При отображении результатов нажмите кнопку black function, и будет отображаться соответствующая частота.

4. Примечание:

1. Перед тестированием ёмкости или индуктивности, или могут возникать ошибки. Даже если «0» отображается перед измерением, требуется сброс до «0».

2. во время сброса в «0», когда появляется «вычисление... ок», пожалуйста, удерживайте нажатие в течение 2-3 секунд, И будет предложен Параметр «<данные сохранены>», затем отпустите.

3. Сброс в "0" запрещен, так как компоненты измеряются. Если вы это сделаете, пожалуйста, немедленно отключите и перезагрузите, а затем перезагрузите до «0».

4. Время измерения большой емкости (выше 10mF) может быть больше одной секунды, и для получения измеренного значения емкости (100mF) требуется от семи до восьми секунд.

5. Не позволяйте измерять емкость, которая не разряжена, в противном случае это может повредить мейнфрейм.

Упаковка

1 шт. мини USB 1602 LCD 5 V LC100-A точный электронный измеритель индуктивности
