Характеристики

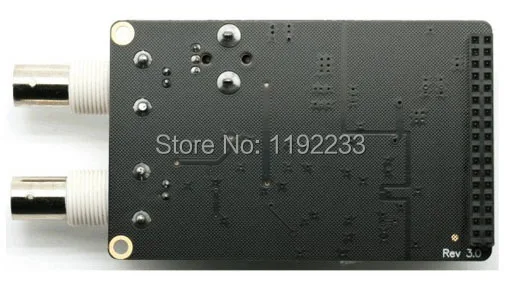

2 шт./лот высокая скорость AD/DA модуль соответствия FPGA Черное золото макетная
История изменения цены
*Текущая стоимость 4 151,45 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-22-2026 | 5272.64 руб. | 5377.79 руб. | 5324.5 руб. |
| Jan-22-2026 | 4276.58 руб. | 4362.86 руб. | 4319 руб. |
| Dec-22-2025 | 5189.97 руб. | 5293.34 руб. | 5241 руб. |
| Nov-22-2025 | 5147.2 руб. | 5250.36 руб. | 5198.5 руб. |
| Oct-22-2025 | 4109.15 руб. | 4191.19 руб. | 4150 руб. |
| Sep-22-2025 | 5064.8 руб. | 5165.17 руб. | 5114.5 руб. |
| Aug-22-2025 | 5023.45 руб. | 5123.82 руб. | 5073 руб. |
| Jul-22-2025 | 4981.44 руб. | 5081.67 руб. | 5031 руб. |
Описание товара

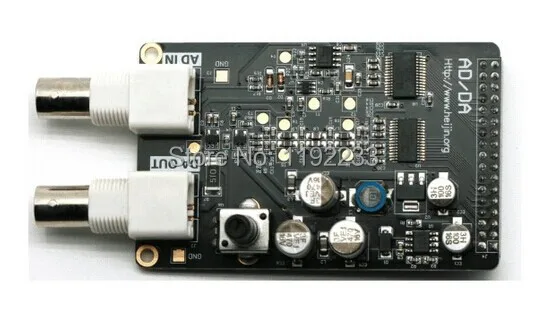

Высокая скорость AD/DA модуль соответствия FPGA Черное золото развития доска
Описание:
1.Цифро-аналоговый преобразователь (DA)
Например, аппаратная структура, показанная на рисунке, схема DA состоит из высокоскоростного чипа DA,7-ОрдrВанна Фильтр низких частот, амплитуда
Интерфейс регулирования цепи и выхода сигнала.
Высокоскоростной чип DA мы используем AD9708. AD9708 8 бит, 125 MSPS

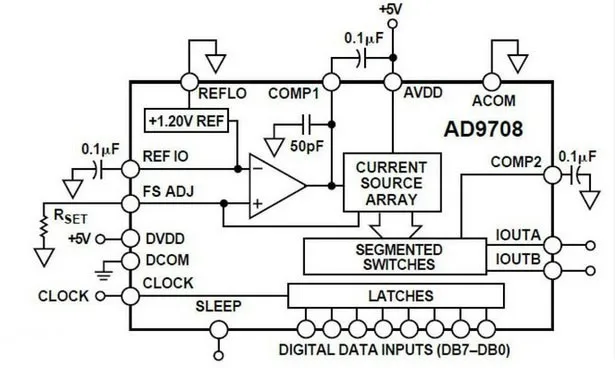

DA чип преобразования, встроенный 1,2 в эталонное напряжение, дифференциальный ток на выходе. Внутренняя структура чипграфа, как показано ниже:
После дифференциального выхода чипа AD9708 для предотвращения помех, подключенного в цепи7-ОрдrВаннаФильтр низких частот, полоса пропускания 40 МГц, частотная характеристика, как показано ниже:
Параметры фильтра, как показано ниже:
После фильтров, мы используем 2 части высокой производительности 145 мГц пропускной способности операционного усилителя AD8056, реализуем разницу вариационного одного конца, и регулировкой амплитуды и других функций, так что вся производительность схемы была улучшена в максимальной степени. Регулирование диапазона, использует потенциометр 5 K, диапазон выходного конца-5 V ~ 5 V (10Vpp).

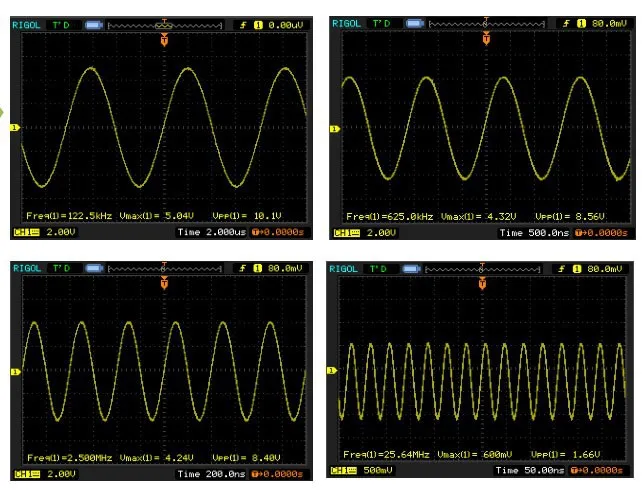

Дисплей формы волны:
2. Аналого-цифровой преобразователь (AD) цепи
Поскольку аппаратная структура показана на рисунке, рекламная схема состоит изВысокоскоростной рекламный чип,ЗатуханиеЦепь и сигналВходной интерфейсФорма.Высокая скорость ADЧипМы используем 8Разработано компанией AD,Максимальная частота дискретизации 32 MSPS. Чип AD9280. Внутренняя структура, как показано ниже:
Согласно следующей конфигурации, мыНабор Диапазон входного напряжения AD: 0 В ~ 2 в:
Перед входом сигнала в AD чип, мы используем кусок чипа AD8056 для построения схемы затухания, диапазон входного сигнала интерфейса-5 В ~ + 5 В (10Vpp). Затухание после, диапазон ввода для удовлетворения входного диапазона AD чипа
(0 ~ 2 в). Формула преобразования выглядит следующим образом:
Когда входной сигнал Vin = 5 (V), вход сигнала в Vad = 2 AD (V);
Когда входной сигнал Vin =-5 (V), вход сигнала в Vad = 0 AD (V);
В комплект входит:
2 * высокоскоростной AD/DA модуль
 2 шт./лот L293D 4WD Интеллектуальный автомобильный специальный модуль привода четыре дороги двигатель постоянного тока плата драйвера модуляUS $24,99/ЛотШтук/партия |

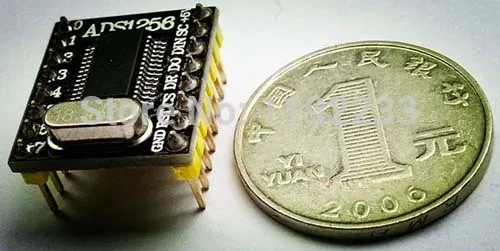

 5 шт./лот ADS1256 8 Road 24 бит AD Модуль сбора данных Многоканальная система сбораUS $141,77/ЛотШтук/партия |

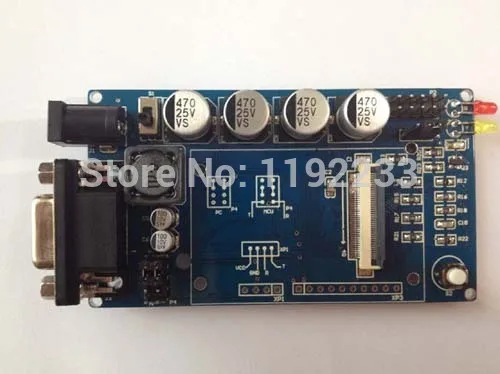

 2 шт./лот TC35 TC35i GSM плата разработки GSM модуль сигнализации непосредственно подключенный MCUUS $67,20/ЛотШтук/партия |

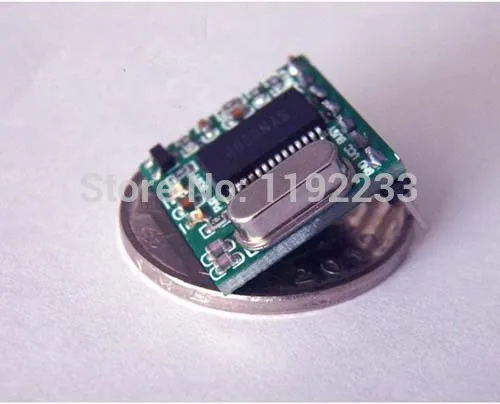

 TTS модуль синтеза речи последовательного порта SYN6288US $21,19/Шт. |
 10 шт./лот Infinite Cascade IO Плата расширения для Raspberry PiUS $93,90/ЛотШтук/партия |

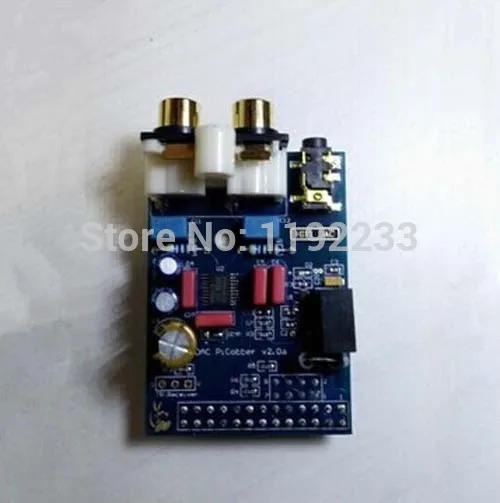

 HIFI DAC HIFI Звуковая карта для Raspberry PiUS $30,50/Шт. |

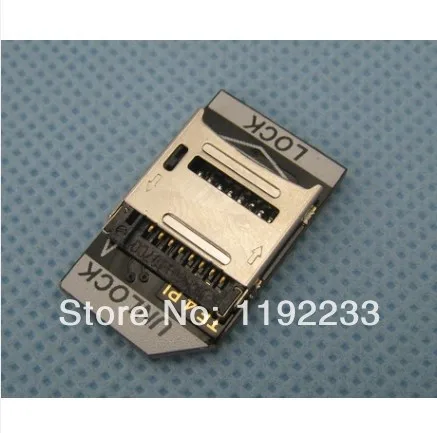

 5 шт./лот TF передача на sd-карту адаптер для Raspberry PiUS $7,84/ЛотШтук/партия |

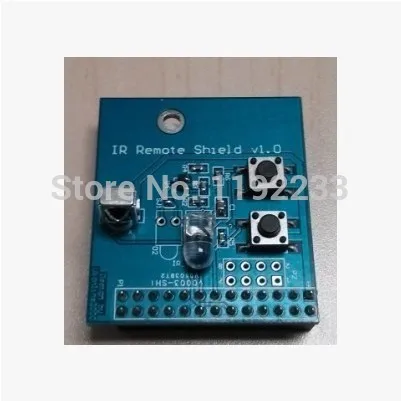

 ИК инфракрасный контроль Плата расширения для Raspberry Pi может получить излучениеUS $11,98/Шт. |
