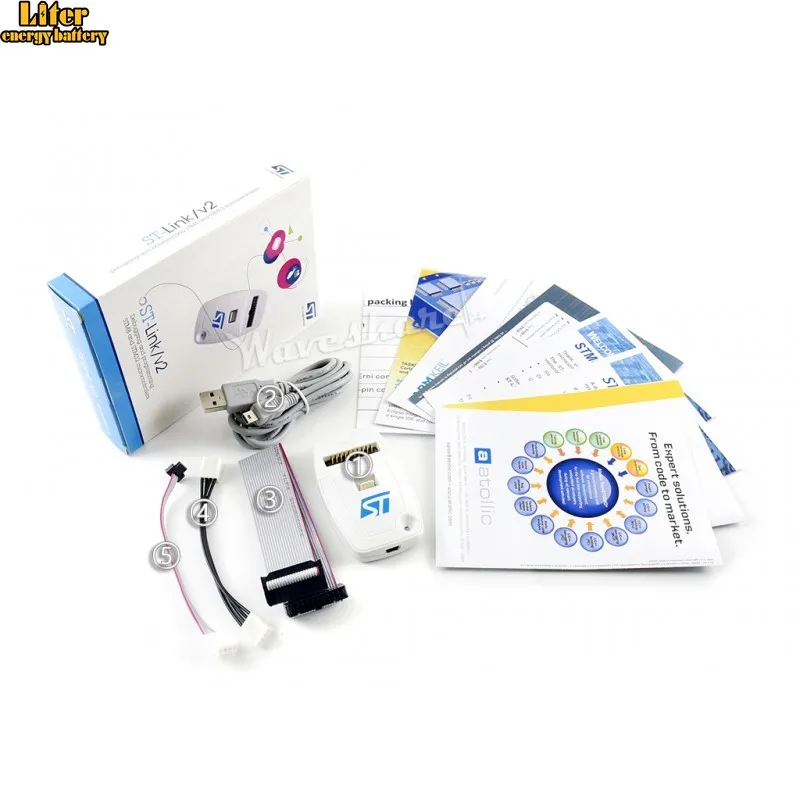

Оригинальный ST Link V2 Stlink St STM32 STM8 MCU USB JTAG встроенный отладчик/программатор/Эмулятор
3 591,30 руб.
Новое поступление
1 5 м HDMI 2 0 кабели OD мм 2160P Ethernet 19PIN папа A разъем типа Позолоченные
457,80 руб.
Паровое Программирование 3WD умный робот автомобильный комплект для Raspberry Pi 3B +/4B С
9 253,07 руб.
3 2 дюймовый сенсорный ЖК дисплей щит для Arduino резистивный экран TFT Стандартный
2 444,90 руб.

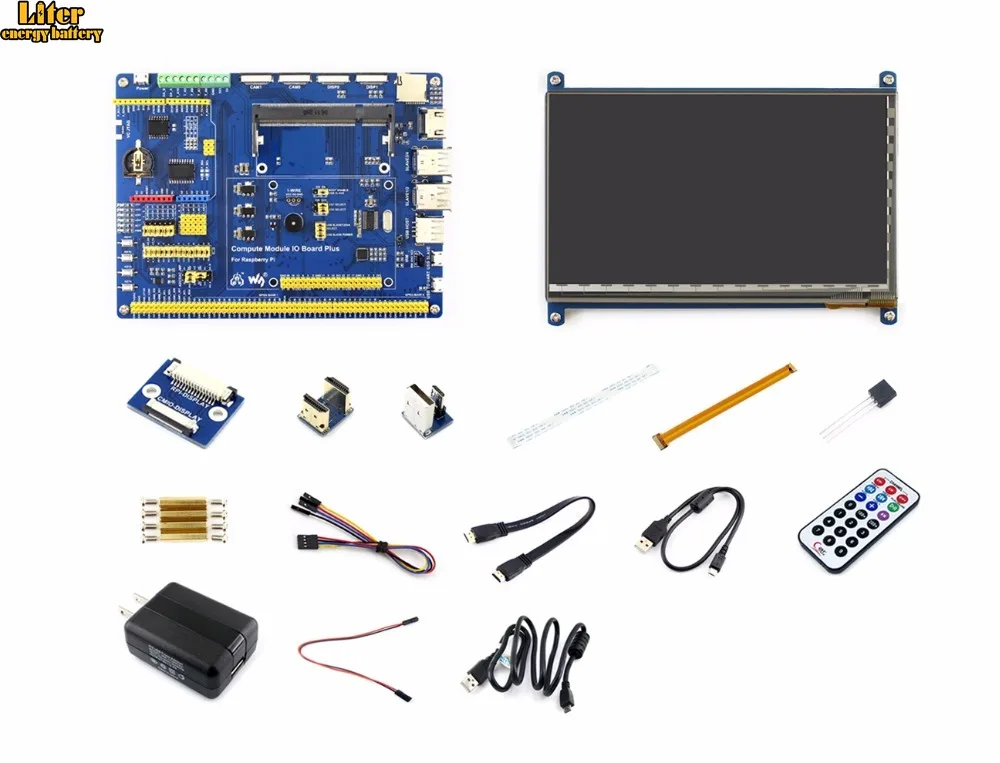

Raspberry Pi компьютерный модуль 3 комплект аксессуаров Тип B (без см3) с 7 дюймовым ЖК
9 399,74 руб.
Оригинальный Raspberry Pi 4 Model B 2 Гб ОЗУ поддерживает два выхода 4K двухдиапазонный Wi Fi
5 502,74 руб.

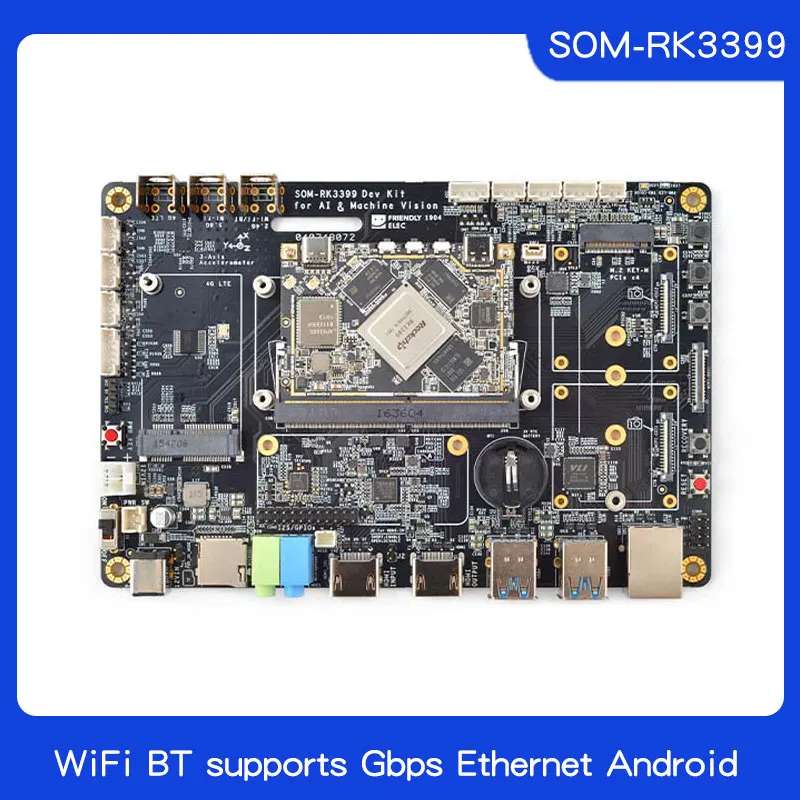

SOM RK3399 комплект AI de desarrollador WiFi BT apoyo Gbps Ethernet и двойной экран Android/Ubuntu/QT/inspiado HDMI
15 352,64 руб.
9 в 1 USB тест er измеритель мощности DC ток 4 30 напряжения синхронизации Амперметр
544,48 руб.
Development Board Store
Магазина Development Board Store работает с 18.02.2013. его рейтинг составлет 97.07 баллов из 100. В избранное добавили 1851 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1797 наименований товаров, успешно доставлено 2552 заказов. 375 покупателей оставили отзывы о продавце.
Характеристики
Waveshare 3 5 дюймовый RPi LCD (A) модуль дисплея TFT 320*480 резистивная сенсорная панель
История изменения цены
*Текущая стоимость 2 660,31 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-20-2026 | 3165.67 руб. | 3323.1 руб. | 3244 руб. |
| Feb-20-2026 | 3139.14 руб. | 3296.75 руб. | 3217.5 руб. |
| Jan-20-2026 | 2633.82 руб. | 2765.83 руб. | 2699 руб. |
| Dec-20-2025 | 3086.43 руб. | 3240.14 руб. | 3163 руб. |
| Nov-20-2025 | 2687.1 руб. | 2821.50 руб. | 2754 руб. |
| Oct-20-2025 | 3032.80 руб. | 3184.75 руб. | 3108 руб. |
| Sep-20-2025 | 3006.62 руб. | 3156.84 руб. | 3081 руб. |
| Aug-20-2025 | 2979.29 руб. | 3128.66 руб. | 3053.5 руб. |
| Jul-20-2025 | 2953.88 руб. | 3101.26 руб. | 3027 руб. |
Описание товара
480x320, 3,5 дюймов сенсорный экран TFT ЖК-дисплей предназначен для Raspberry Pi
Особенности
- 480x320 Аппаратное Разрешение
- Резистивный сенсорный экран управления
- Поддерживает любые версии Raspberry Pi (непосредственно подключаемый)
- Предоставляются драйверы (работает с вашим собственным Raspbian/Ubuntu/Kali)
- Поддерживает Драйвер программного обеспечения FBCP, позволяет настроить разрешение программного обеспечения и настроить двойной дисплей
- Размер идеально подходит для Pi (Raspberry Pi B +/2B/3B/3B +)
- Высокое качество погружения золотое покрытие поверхности
-
В сочетании с Raspberry Pi позволяет:
- Снимайте фотографии при прикосновении (до 17 режимов работы камеры)
- Используйте программную клавиатуру (системное взаимодействие без клавиатуры/мыши)
3,5 дюйма RPi ЖК-дисплей (A)И3,5 дюймовый ЖК-экран RPi (B)Аппаратные средства совместимы друг с другом (используются различные драйверы) и могут быть взаимозаменены в большинстве случаев. (A) по низкой цене. В то время как (B) для IPS ver. С лучшей отображения.
Основные параметры
| Контроллер сенсорного экрана | XPT2046 |
|---|---|
| Цвета | 65536 |
| Подсветка | Светодиодные лампы |
| Разрешение | 320*480 (пиксель) |
| Соотношение сторон | 8:5 |
| Потребляемая мощность | TBD |
| Подсветка ток | TBD |
| Рабочая температура. (℃) | TBD |
| ЖК-дисплей типа | На тонкопленочных транзисторах на тонкоплёночных транзисторах |
| ЖК-дисплей интерфейс | SPI |
| Тип сенсорного экрана | Резистивный |
Фото
Интерфейс
| PIN нет. | Символ | Описание продукта: |
|---|---|---|
| 1, 17 | 3,3 V | Положительный (3,3 В Потребляемая мощность) |
| 2, 4, | 5V | Положительная мощность (5 В вход питания) |
| 3, 5, 7, 8, 10, 12, 13, 15, 16 лет | NC | NC |
| 6, 9, 14, 20, 25 | GND | Заземления |
| 11 | TP_IRQ | Прерывание сенсорной панели, низкий уровень, в то время как сенсорная панель обнаруживает прикосновение |
| 18 | LCD_RS | Инструкция/выбор регистра данных |
| 19 | LCD_SI / TP_SI | SPI ввод данных LCD/сенсорной панели |
| 21 | TP_SO | Выход данных SPI сенсорной панели |
| 22 | RST | Сброс |
| 23 | LCD_SCK / TP_SCK | Часы SPI LCD/сенсорная панель |
| 24 | LCD_CS | Выбор ЖК-чипа, низкая активность |
| 26 | TP_CS | Выбор чипа сенсорной панели, низкая активность |
Внешний размер
Развития ресурсы
Вики:Www.wav WAV (A)
Содержимое упаковки
Вес упаковки:0,056 кг
- 3,5 дюймовый ЖК-экран RPi (A) x 1
- Стилус для сенсорного экрана-1 шт.
- Набор винтов RPi (2 шт.) x 1
- Быстрый запуск Лист x1
2
3
4
Вопросы и ответы
- Почему ЖК-дисплей не работает с моим Raspbian?
-
Чтобы использовать ЖК-дисплей с официальным изображением Raspberry Pi, сначала должен быть установлен драйвер. Пожалуйста, обратитесь к руководству пользователя.
Тем не менее, для первого тестирования, вы можете использовать наше предоставленное изображение напрямую. - Почему ЖК-дисплей все еще не работает с Waveshare предоставленным изображением?
-
Убедитесь, что аппаратное соединение правильно и хорошо подключается.
Убедитесь, что изображение в tf-карте правильно сожжено.
PWR будет продолжать, и действие будет мигать, когда Raspberry Pi начнет успешно, в случае, если оба светодиода будут продолжать, возможно, что изображение было неправильно сожжено или карта TF была в плохом контакте. - Какой источник питания я должен использовать?
-
Рекомендуется использовать адаптер питания 5 В/3 А для Raspberry Pi, кроме usb-подключения, В противном случае Pi может не запускаться, потому что usb-порт ПК может не иметь достаточно мощности.
Для LCDs большого размера, например, диагональ 10 дюймов или более, также требуется другой автономный адаптер питания для обеспечения питания ЖК-дисплея.
Для получения дополнительной информации, пожалуйста, проверьте страницу wiki.
Анти-пиратство
Внимание: Этот продукт защищен патентом, любой, кто делает копии/выбрасывает, должен нести ответственность в соответствии с законом.
С первого поколения Raspberry Pi выпущен, Waveshare работает над проектированием, разработкой и производством различных фантастических сенсорных ЖК-дисплеев для Pi. К сожалению, на рынке есть довольно много пиратских/выбрасываемых товаров. Как правило, они являются некачественными копиями наших ранних версий оборудования и не имеют службы поддержки.
Чтобы избежать стать причиной пиратских товаров, пожалуйста, обратите внимание на следующие особенности при покупке:
(Нажмите, чтобы увеличить)
