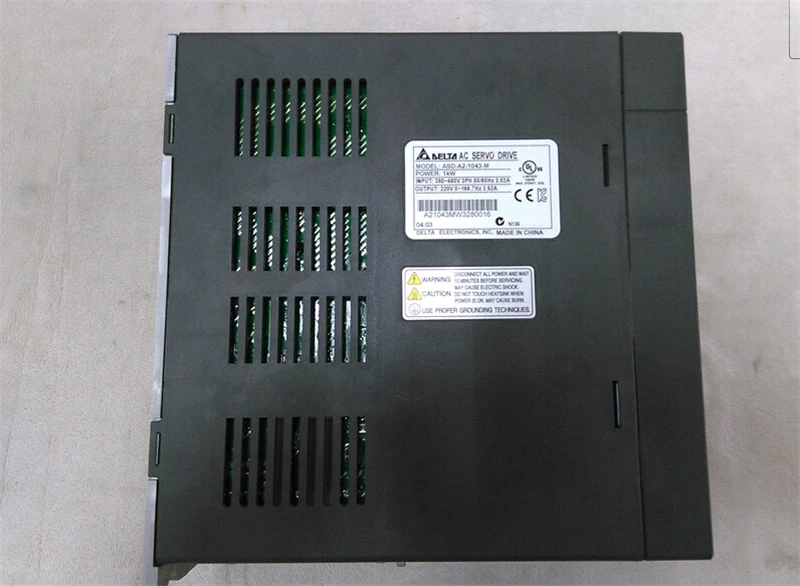

ASD-A2-1043-M Delta AC Servo Drive 3ph 400V 1KW 3.52A CANopen E-CAM с полностью закрытым управлением Новинка |

Модель

ASD-A2-1043-M

Название продукта

Сервопривода переменного тока

Серия

A2

Соответствующий мотор сервопривода

ECMA-K11310()S (S = 22 мм)

ECMA-L11308()S (S = 22 мм)

Номинальная Мощность

1KW

Модель Тип

Закрытые E-CAM CANopen

Мощность

Вход Напряжение

24 В постоянного тока, ± 10%

Вход ток

0,89 A

Входная мощность

21,4 W

Основная электроплата Мощность

Трехфазный, 380 ~ 480 В переменного тока, ± 10%

Непрерывная Выход ток

3,52 руки

Метод охлаждения

Вентилятор охлаждения

Разрешение датчика (разрешение серводвигателя)

Инкрементный Тип: 20 бит (1280000 p/rev) ; Абсолютный Тип: 17 бит (1280000 p/rev)

Основная электроплата Управление

Управление SVPWM (модуляция ширины импульса вектора пространства)

Режим управления

Авто/источник света

Динамический тормоз

Встроенный

Позиция

Управление

Режим

Макс. Вход пульс

Частота

Макс. 500Kpps / 4Mpps (линейный драйвер), макс. 200Kpps (открытый коллектор)

Импульсный Тип

Пульс + направление, фаза + B фаза, CCW Pulse + CW pulse

Команда источник

Внешний импульсный поезд/внутренние параметры

Сглаживание стратегии

Фильтр с низким и P-curve

E-Передаточное число

E-gear ratio N/M multiple N: 1 ~ 32767, M: 1:32767 (1/50 < N/M < 25600)

Ограничения крутящего момента

Параметр настройки

Feed Forward компенсация

Параметры настройки

Скорость

Управление

Режим

Аналоговый

Команда

Вход

Напряжение

Диапазон

0 ~ ± 10 В постоянного тока

Вход

Сопротивление

10 кОм

Время

Постоянная

2,2 свяжитесь с нами

Скорость Управление диапазон^{* 1}

1 : 5000

Команда источник

Внешняя аналоговая команда/регистр

Сглаживание стратегии

Фильтр с низким проходом и s-кривой

Ограничения крутящего момента

С помощью настройки параметров или аналогового ввода

Пропускная способность

Максимум 1 кГц

Скорость точность^{* 2}

0.01% или менее при 0-100% колебаниях нагрузки

0.01% или менее при ± 10% колебании мощности

0.01% или менее при колебании температуры окружающей среды от 0 до 50 градусов по Цельсию

Высокий крутящий момент

Управление

Режим

Аналоговый

Команда

Вход

Напряжение

Диапазон

0 ~ ± 10 В постоянного тока

Вход

Сопротивление

10 кОм

Время

Постоянная

2,2 свяжитесь с нами

Команда источник

Внешняя аналоговая команда/регистр

Сглаживание стратегии

Фильтром нижних частот

Скорость предел Управление

С помощью настройки параметров или аналогового ввода

Аналоговый монитор Выход

Сигнал монитора может устанавливаться по параметрам (Диапазон выходного напряжения: ± 8 в)

Связь Интерфейс

RS-232 / RS-485 / USB
