Вы хотите сделать крутого робота, может быть, ходунка с гексаподом, или, возможно, просто кусок искусства с большим количеством движущихся частей. Или, возможно, вы хотите управлять большим количеством светодиодов с точным выходом PWM. Тогда вы поймете, что ваш микроконтроллер имеет ограниченное количество выходов PWM! Что теперь?

Используйте только два контакта, Управляйте 16 свободными выходами ШИМ! Вы даже можете настроить 62 выхода, чтобы контролировать до 992 выходов ШИМ

• Это драйвер PWM с управлением i2c со встроенными часами. Это означает, что, в отличие от семьи TLC5940, вам не нужно непрерывно отправлять сигнал, связывающий ваш микроконтроллер, его полностью свободный запуск!

• Соответствует 5 В, что означает, что вы можете контролировать его с 3,3 V микроконтроллер и по-прежнему безопасно управлять до 6В выходов (это хорошо, когда вы хотите, чтобы контролировать белые или синие светодиоды с 3,4 + вперед напряжения)

• 6 адресов выбирают контакты, чтобы вы могли подключить до 62 из них на одной шине i2c, в общей сложности 992 выходов-это много сервоприводов или светодиодов

• Регулируемая Частота ШИМ примерно до 1,6 кГц

• 12 бит для каждого выхода-для сервоприводы, это означает, что по поводу 4us разрешение при кадровой частоте 60 Гц, частота обновления

• Настраиваемый выход push-pull или open-drain

• Выход позволяет быстро отключить все выходные данные

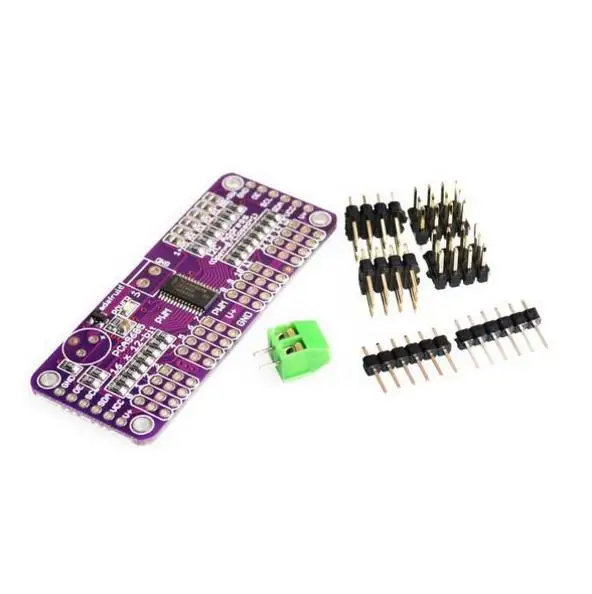

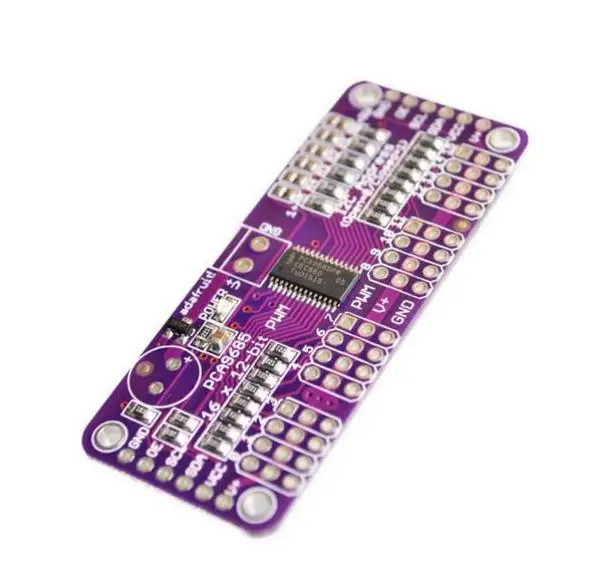

Мы завернули этот милый чип в секционную доску с парой отличных дополнений

• Клеммной колодки для Потребляемая мощность (или вы можете использовать 0,1 "прыщей на боковой панели)

• Защита от обратной полярности на входе клеммного блока

• Зеленый светодиодный индикатор

• 3 контактные разъемы в группы 4, так что вы можете подключить 16 сервоприводы сразу (сервопривода вилки немного шире, чем 0,1», так что вы можете только в том случае, стек 4 рядом друг с другом на 0,1 "Заголовок

• Конструкция "с цепью"

• Место для размещения большого конденсатора на линии V + (в чехол, который вам нужен)

• Резисторы серии 330 Ом на всех выходных линиях для их защиты и для тривиального вождения светодиодов

• Паяльные перемычки для 6 адресов
