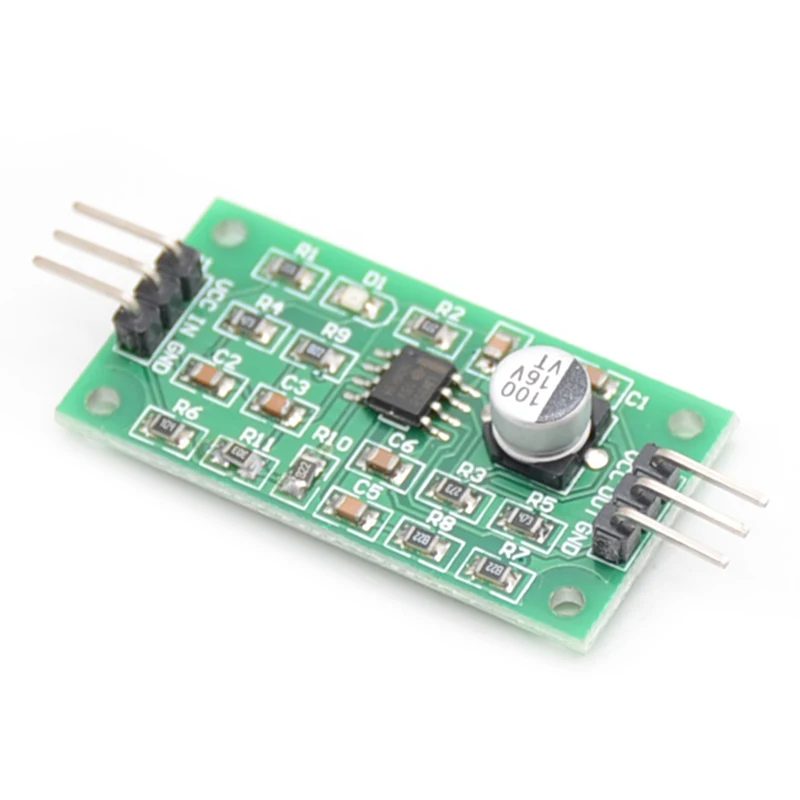

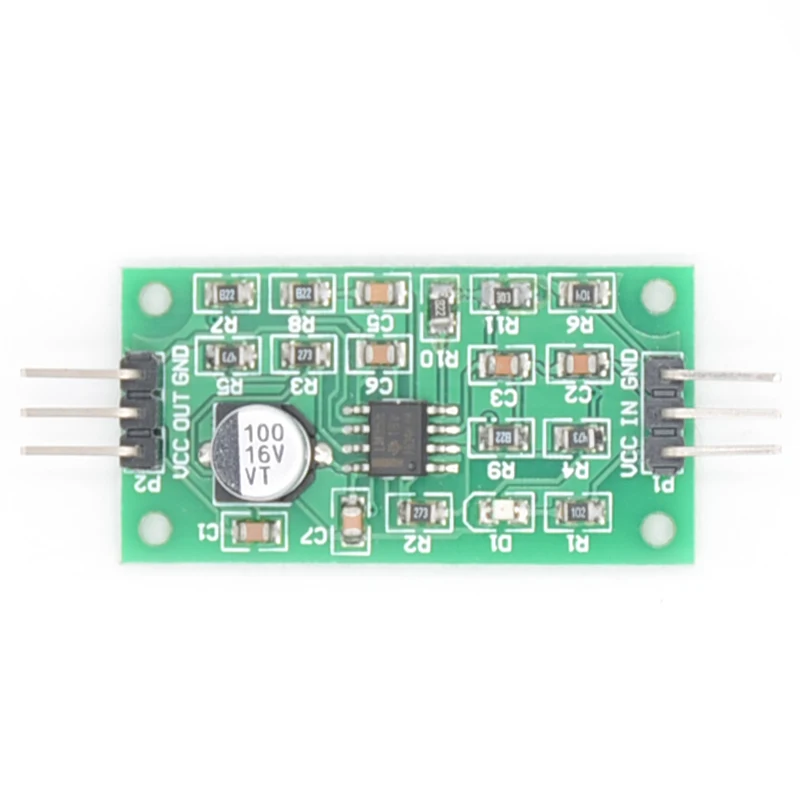

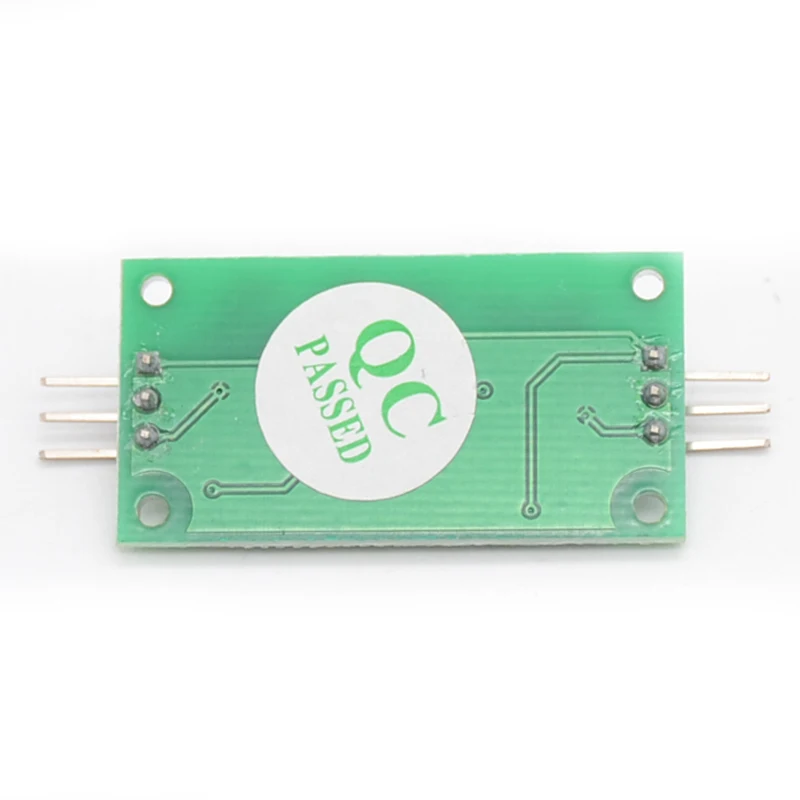

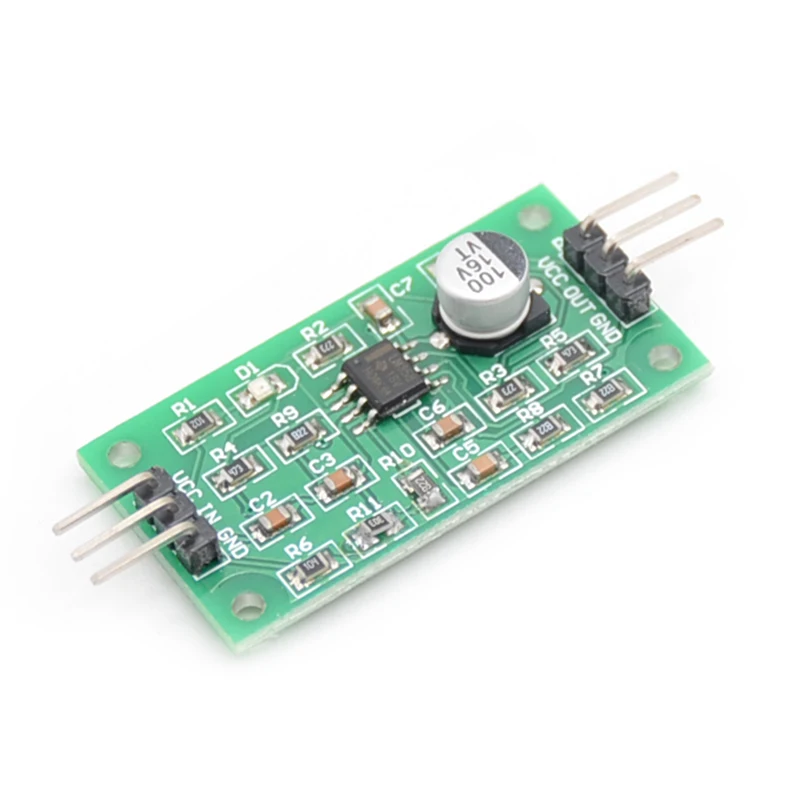

Второй заказ активный полосный фильтр Модуль фильтр трафикаМожет быть аудио фильтр

Описание:

1, два заказа активного полосы пропускания фильтра модуль, аналоговый фильтр, фильтр сигнала переменного тока, может эффективно улучшить отношение сигнал-шум
2, чип нагрузки пластины светодиодный индикатор питания Светильник

3, Использование: Регулировка различных частотных диапазонов может использоваться в качестве различных целей; Частотный диапазон 300 Гц-3 кГц, может использоваться в качестве голосового фильтра, аудио фильтра, может эффективно удалить шум, эффект очень хороший

4. встроенный чип op amp может быть заменен, чип несущей пластины по умолчанию lm358, если запрос клиента пользовательская частота заменит соответствующую модель чипа в соответствии с различными фактическими требованиями к частоте отсечки. Клиенты также могут вернуться, чтобы заменить чип, чтобы удовлетворить требования соответствующей частоты.

5, по умолчанию доставка Частотный диапазон 300Hz-3 кГц, в зависимости от потребностей клиентов, чтобы настроить необходимую частоту. Изготовленный на заказ бесплатно. Пользователи также могут потребоваться, чтобы вернуться, чтобы изменить значение емкости сопротивления, тем самым меняя частоту среза и усиление.

6,МетодОт общего назначенияCut-ВЫКЛ частотыВыглядит следующим образом:
C2 = C3 = C,R9 = R10 = R, определяет низкую частоту отключения
C5 = C6 = C,R7 = R8 = R, определяет частоту среза высокой частоты
Частота среза F = 1/(2 * PI * R * C), PI составляет 3,14
Общее значение сопротивления не менее 8,2 K Ом

Согласно этой формуле, значение емкости сопротивления частоты отключения может быть рассчитано и затем заменено. Метод настройки прост и прост в эксплуатации, но мы не несем никакой ответственности, если вы вернетесь к настройке.

7, пин-код в соответствии с требованиями заказчика может быть заменен в ряд.

8, коэффициент усиления сигнала около 2,5 раз
9, скорость затухания стоп-диапазона-40 дБ/10 Частотный диапазон

10, проводка проста и проста в использовании, распиновка, VCC и GND соответственно для источника питания и входного порта, в порту сигнала приема фильтра, выход порта фильтрованного сигнала
11, с переключением между дальним и блок питания, диапазон напряжения питания-3,3 V-32 V постоянного тока

12, если VCC превышает 16 В, самостоятельно необходимо изменить встроенные 100 мкФ/16 в SMD алюминиевые электролитические конденсаторы на 100 мкФ/35 в SMD алюминиевые электролитические конденсаторы; и светодиодный ограничительный резистор R1 Оригинальное значение по умолчанию 1 K Ом должно быть заменено на большее значение, чтобы светодиодный светильник не сгорел.

13, с 4 фиксированными отверстиями, легко установить
14, размер платы 38 (мм) X20 (мм)

15,2 активным полосовой фильтры подключаются в серии, чтобы сформировать 4 порядка активный полосовой фильтр.
3 активных ленточного фильтра соединены в серии для формирования активного ленточного фильтра на 6 ордеров.
4 активных ленточного фильтра соединены в серии для формирования активного ленточного фильтра на 8 ордеров.
И так далее, может быть сделано с DuPont линейной серии

Диаграмма частотной характеристики фильтра активного полосы пропуска для 2 заказов выглядит следующим образом:

Посылка включает в себя:

2 * фильтр трафика

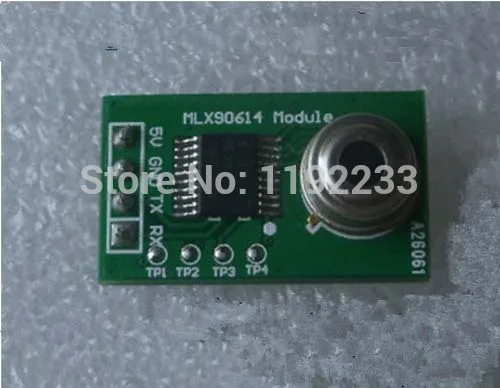

5 шт./лот Бесконтактный Тип MLX90614 инфракрасный модуль измерения температуры модуль датчика температуры US $116,56/Лот Штук/лот

5 шт./лот 120 мм беспроводной модуль питания постоянного тока на дальние расстояния XKT-515 режим беспроводной зарядки US $68,26/Лот Штук/лот

Модуль датчика обнаружения вибрационного переключателя для Arduino US $8,28Долларов США/шт

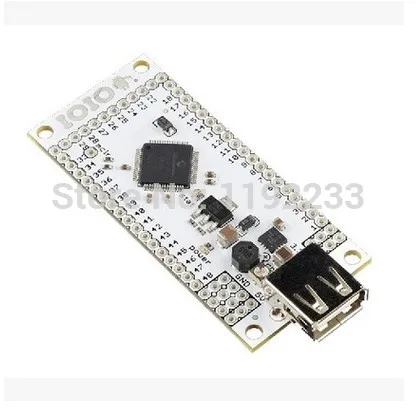

2 шт./лот IOIO для Android PIC Board US $59,67/Лот Штук/лот

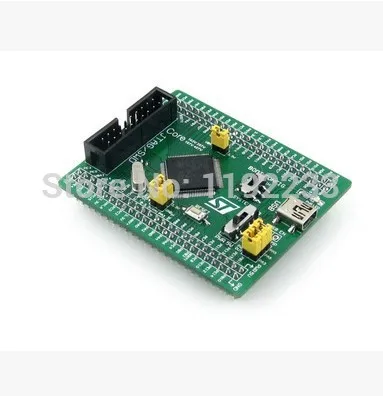

2 шт./лот ARM STM32 макетная плата STM32F407VET6 макетная плата Cortex-M4 основная пластина US $59,04/Лот Штук/лот

Промышленный Класс GPRS GSM модуль SMS сигнализация супер TC35i короткое сообщение Промышленный контроль US $37,74Долларов США/шт

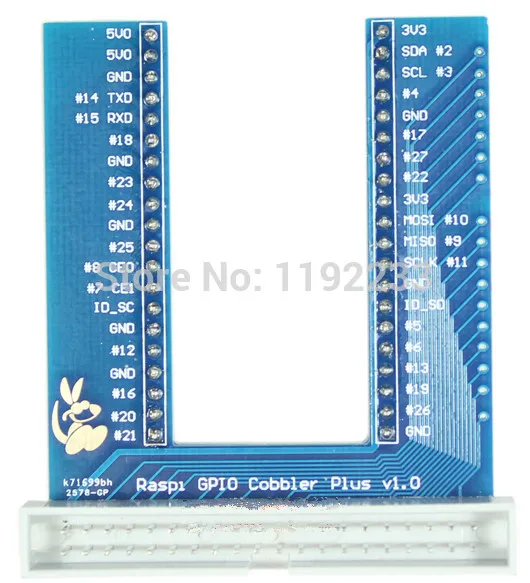

5 шт./лот U Тип GPIO Плата расширения специально для Raspberry Pi B + версия US $32,64/Лот Штук/лот
