Понижающий Программируемый Модуль питания DP30V3A постоянное напряжение и ток

Понижающий Программируемый Модуль питания DP30V3A постоянное напряжение и ток

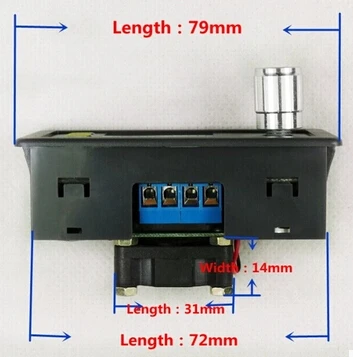

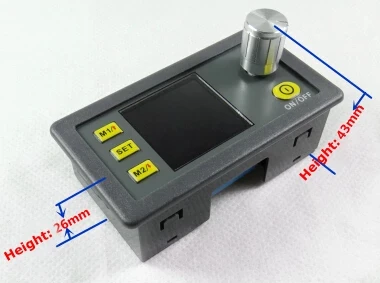

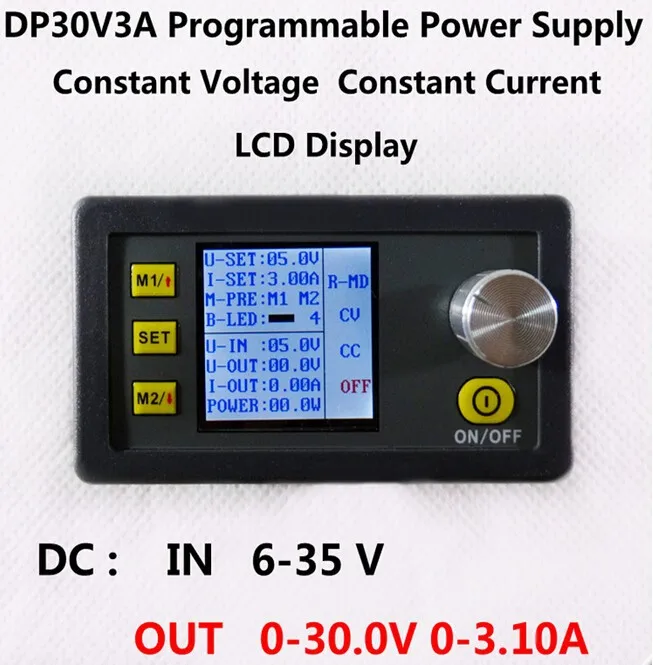

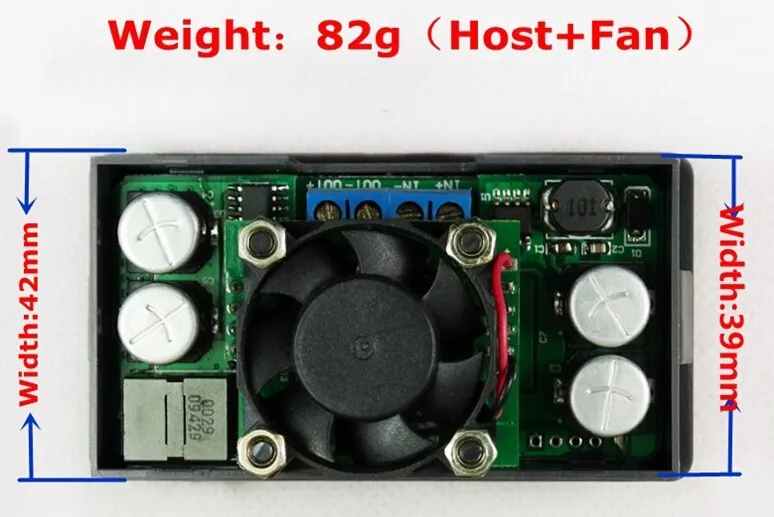

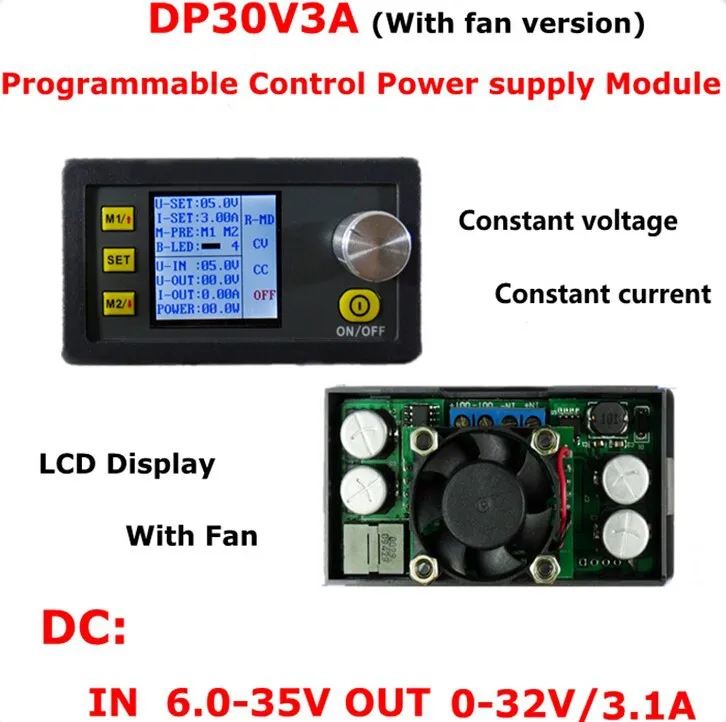

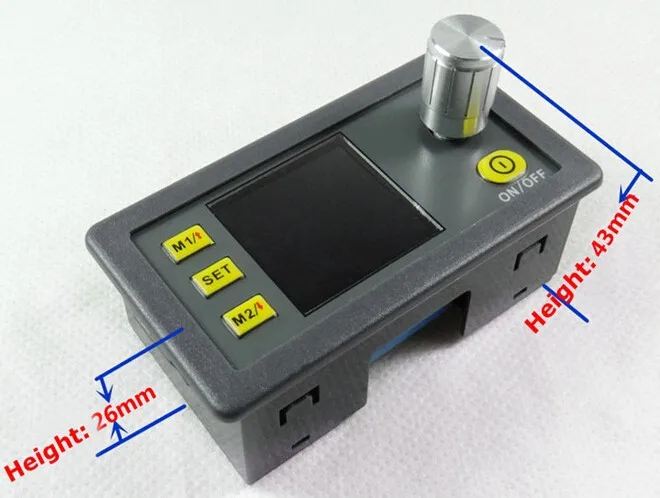

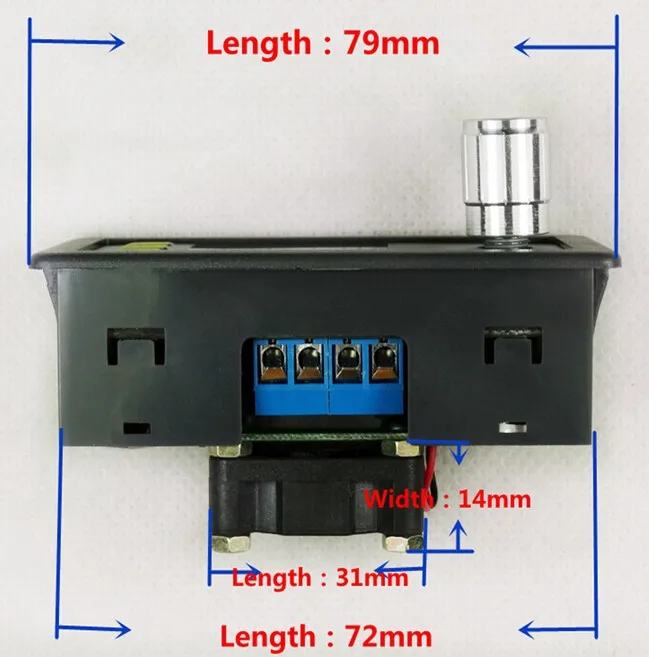

1. Информация о продукте Модуль постоянного напряжения и постоянного тока с программируемым контролем питания является корпусом и деликатным, и он помещает в один набор аналоговых интеграционных и цифровых функций управления. Диапазон регулируемого выходного напряжения составляет 0-32,0 в, шаг 0,1 в. Диапазон регулируемого выходного тока составляет 0-3.10A, шаг 0.01A. Напряжение загрузки может храниться свободно, и модель имеет две группы быстрого напряжения хранения. По сравнению с традиционным аналоговым источником питания, более удобно быстро извлекать требуемое напряжение или ток. ЖК-дисплей на модели имеет функцию цифрового вольтметра и амперметра. Вы можете просмотреть предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходную мощность и яркость ЖК-дисплея. Версия с вентилятором имеет умный вентилятор. Когда выходной ток превышает 1 А, вентилятор начнет работать автоматически. 2. Технические параметры 1).Вес:66 г/шт. (хост) + 16 г/шт. (вентилятор) 2). Размер:79 мм * 43 мм * 26 мм (Д * Ш * В) 3).Размер в открытом виде:71 мм * 39 мм 4). Вход Положительный: IN + 5). Вход отрицательный:В- 6).Выход Положительный:+ 7).Выход отрицательный:Для улицы 8).Выход ток:0-3.10A(Максимальный непрерывный рабочий ток 2А без вентилятора. Примечание: При установке вентилятора, пожалуйста, 9). См. Изображение и обратите внимание на направление вентилятора.) 10).Выход мощность:Максимум 99W 11).Вход Диапазон напряжения:6-35V 12).Выход Диапазон напряжения:0V-32,0 V (В режиме пониженного напряжения Входное напряжение должно быть выше 1 в),Кнопка управления может быстро нарисовать 2 набора данных. 3. Дисплей введение U-IN:Входное напряжениеU-SET:Предустановленное напряжение U-OUT:Выходное напряжениеI-SET:Предустановленный ток I-OUT:Выходной токМощность:Выходная мощность M-PRE:Ярлык магазинB-LED:Яркости фона M1:Ярлык store1M2:Ярлык магазине 2 S-MD:Настройка режимаR-MD:Нормальное рабочее состояние Кнопка ВКЛ/0FF:Откройте/выключите выход модуля 4. Инструкция по ключевым функциям В комплекте:Настройка функций, подтверждение функций; ВКЛ/ВЫКЛ:Откройте или закройте выходное напряжение. M1:Быстрый извлечение M1 сохраненных данных/Upturning для выбора/быстрого хранения. M2:Ярлык извлечение M2 сохраненные данные/страница вниз, чтобы выбрать/ярлык магазин. 5. Инструкция по эксплуатации (1).Регулировка предустановленных Напряжение      Нажмите кнопку ing SET, страница вниз до U-SET, нажмите потенциометр codding, затем введите значение toadjustnumeral. Нажмите codding потенциометр в свою очередь, чтобы выбрать числовое значение, которое вы хотите настроить. Поверните codding потенциометр для регулировки числового значения. Если вы хотите получить регулируемое напряжение, нажмите кнопку в ближайшее время. В процессе настройки заданного напряжения, если вы откроете режим выходного напряжения, нажав кнопку ВКЛ/ВЫКЛ, выходное напряжение будет обновляться путем увеличения или уменьшения числового значения; если вы закроете режим выходного напряжения, нажав кнопку ВКЛ/ВЫКЛ, выходное напряжение не будет обновляться, увеличивая или уменьшая числовое значение. (2). Регулировка предустановленного тока      Нажмите кнопку ing SET, страница вниз до I-SET, нажмите потенциометр codding, затем введите значение toadjustnumeral. Нажмите codding потенциометр в свою очередь, чтобы выбрать числовое значение, которое вы хотите настроить. Поверните codding потенциометр для регулировки числового значения. Если вы хотите получить регулировочный ток toexit, нажмите кнопку скоро. (3).Мощность-для хранения      Если вы хотите использовать Настоящее значение, включающее предустановленное напряжение, предустановленный ток, ЖК-дисплей brightnessat в следующий раз использования модуля, вы должны сохранить это значение. При нормальной эксплуатации (R-MD) Удерживайте нажатие клавиши SET до тех пор, пока на ЖК-дисплее не появится кнопка «MEMO» красного цвета, а затем освободите ключ, указав, что заданное напряжение хранится. Вы можете использовать это значение в следующий раз. (4). Экстракт ярлык для хранения и соотношение цена/качество        Когда система является режимом настройки (S-MD), удерживайте pressingm1orm2key, Shortcut storage valuecan быть извлечены. (5).Store ярлык для хранения и соотношение цена/качество      Нажмите кнопку ing SET, страница вниз до M-PRE, нажмите потенциометр codding, затем введите место хранения M1 или M2. В указанное время нажмите shortlym1, значение будет храниться в месте M1; Нажмите shortlym2, значение будет храниться в месте m2.если вы хотите выйти из этого режима, В ближайшее время нажмите комплект (6). Регулировка фон Яркость Нажмите кнопку ing SET, перейдите на страницу до места яркости фона, нажмите потенциометр codding, затем введите, чтобы настроить числовое значение. Нажмите codding потенциометр в свою очередь, чтобы выбрать числовое значение, которое вы хотите настроить. Поверните потенциометр для настройки числового значения. Если вы хотите выйти из этого режима, нажмите кнопку в ближайшее время. 6. Примечание

• Если вы не используете модуль или не регулируете заданное напряжение или ток, выход будет закрыт в чехол неправильной работы высокого напряжения для сжигания нагрузки.
• Входное напряжение должно быть менее 35 в, а 35 В-самое высокое напряжение. Пожалуйста, оставьте достаточный запас, иначе сожгите его.
• Когда входное напряжение не может удовлетворить то, что входное напряжение выше заданного напряжения около 1 в, модуль автоматически отключит выход, чтобы предотвратить повреждение модуля.
• Если модуль используется под сильным солнечным светом, ЖК-дисплей будет поврежден. Поэтому мы не советуем вам использовать модуль под сильным солнечным светом.
• Когда модуль используется на полную мощность, пожалуйста, обратите внимание, чтобы сохранить вентиляцию и тепловыделение модуля.
• Чехол для модуля с потоком тока. Поэтому, когда бабочка заряжается напрямую, пожалуйста, добавьте диод на выходе положительным.
