Waveshare Development Kit Store
Магазина Waveshare Development Kit Store работает с 23.11.2012. его рейтинг составлет 97.03 баллов из 100. В избранное добавили 4826 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1719 наименований товаров, успешно доставлено 4803 заказов. 874 покупателей оставили отзывы о продавце.
Характеристики
STM32-QFP176 LQFP176 0 5 мм Шаг гнездо Yamaichi IC51-1764-1505-5 предназначен для STM32 MCU Поддержка JTAG SWD
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-21-2026 | 0.11 руб. | 0.43 руб. | 0 руб. |
| Feb-21-2026 | 0.37 руб. | 0.19 руб. | 0 руб. |
| Jan-21-2026 | 0.42 руб. | 0.75 руб. | 0 руб. |
| Dec-21-2025 | 0.12 руб. | 0.3 руб. | 0 руб. |
| Nov-21-2025 | 0.15 руб. | 0.64 руб. | 0 руб. |
| Oct-21-2025 | 0.72 руб. | 0.32 руб. | 0 руб. |
| Sep-21-2025 | 0.93 руб. | 0.47 руб. | 0 руб. |
| Aug-21-2025 | 0.99 руб. | 0.17 руб. | 0 руб. |
| Jul-21-2025 | 0.56 руб. | 0.56 руб. | 0 руб. |
Описание товара

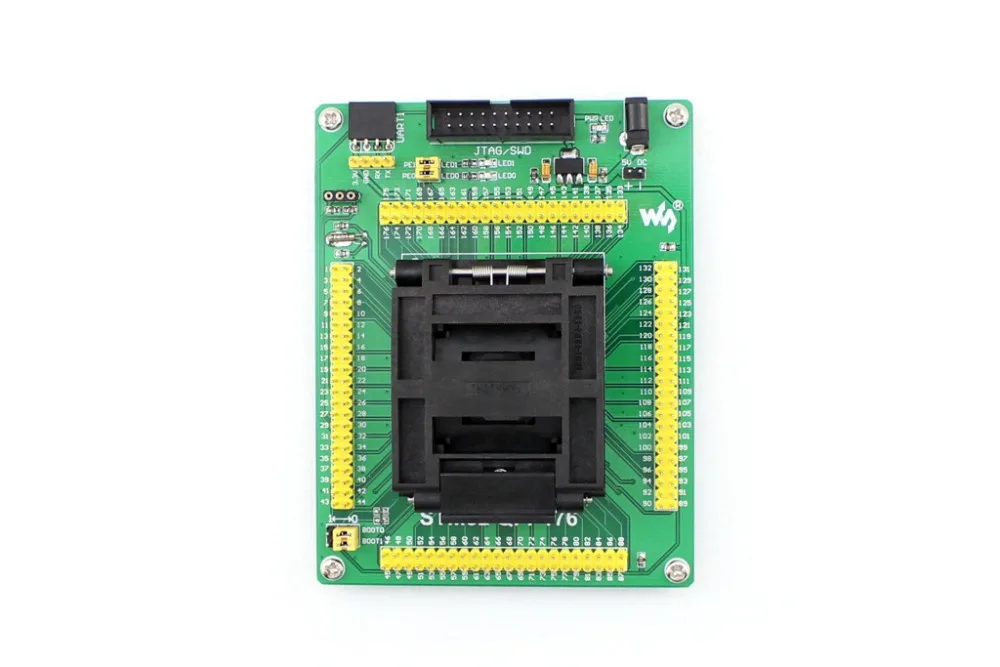

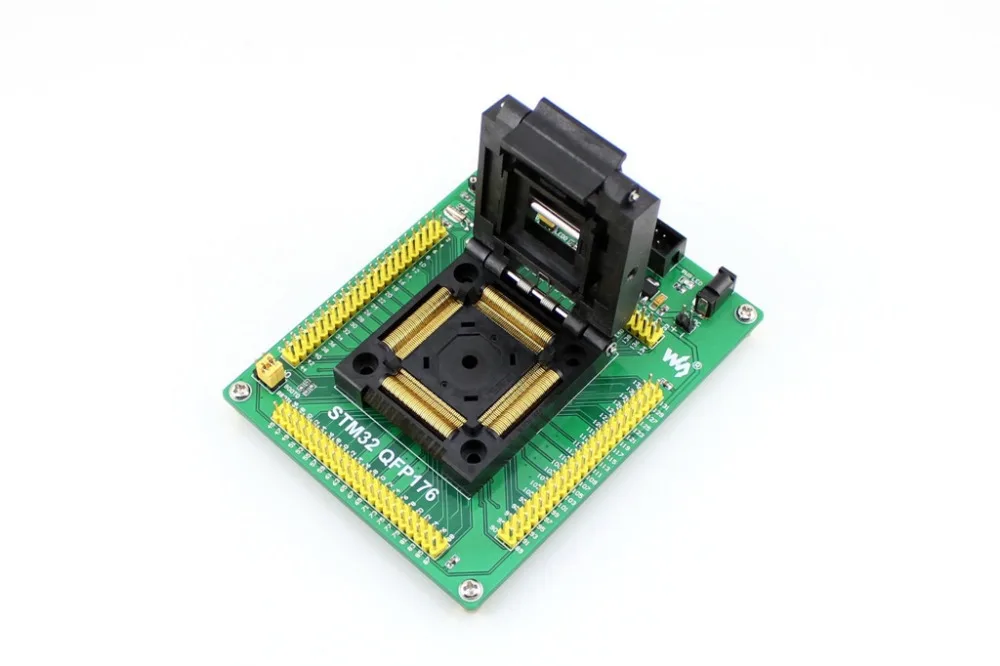

Yamaichi IC Test & burning-in Socket с простой платой, специально разработанной для микроконтроллера STM32 в QFP176 (шаг 0,5 мм) упаковке
Особенности
- 20-контактный JTAG/SWD порт и/или 4-контактный USART1 интерфейс для программирования/тестирования
- Внешний Кристалл может быть подключен через бортовой разъем для системы часов
- Бортовой 32,768 K кристаллический осциллятор
- Два светодиодных индикатора для тестирования, которые подключаются к контактам ввода/вывода через перемычки
- Все контакты MCU доступны на разъемах расширения
- Шаг штыря: 2,54 мм (100 мил)
Поддерживаемые устройства
Микроконтроллер STM32 в QFP176 (шаг 0,5 мм) пакет с совместимыми pinouts:
- Серия stm32f221 (STM32F207IG, STM32F217IG и т. Д.)
- Серия stm32f421 (STM32F407IG, STM32F417IG и т. д.)

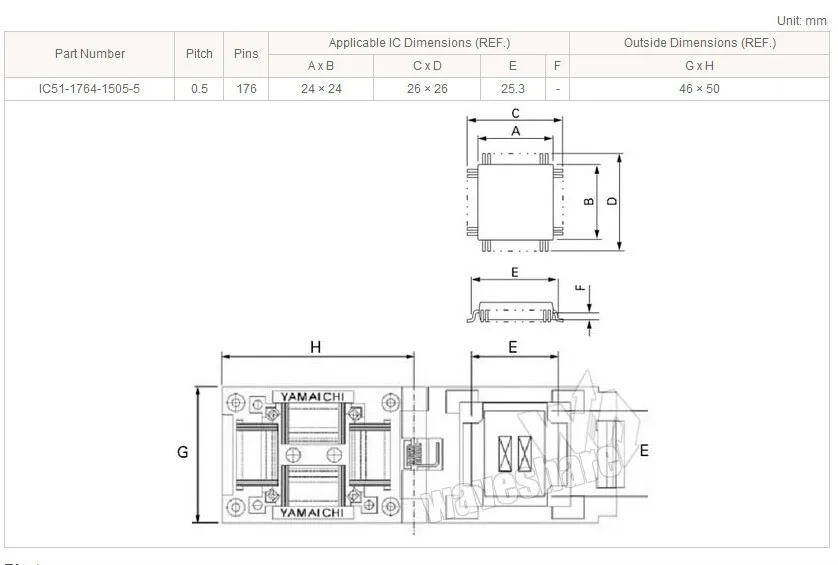

Контур и размеры

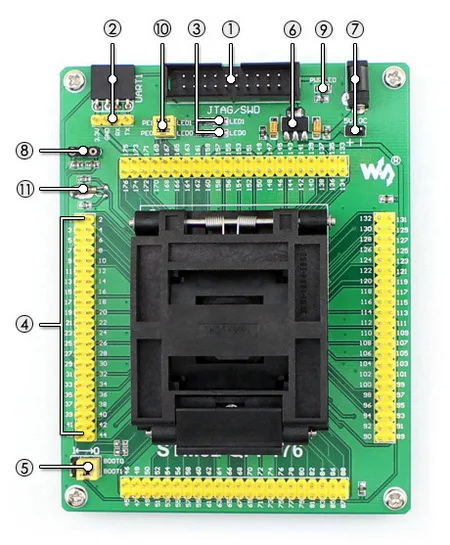

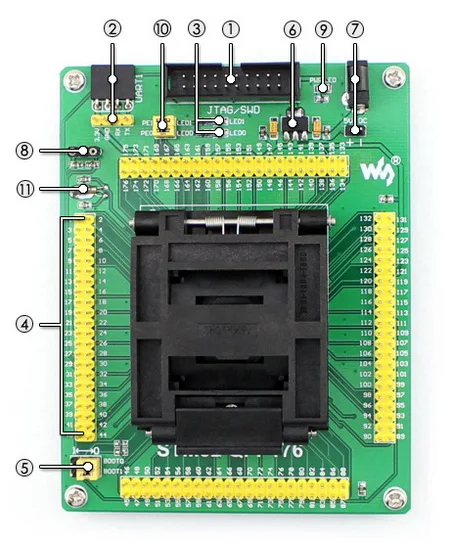

Фотографии
- JTAG/SWD порт
- Для программирования/отладки/тестирования

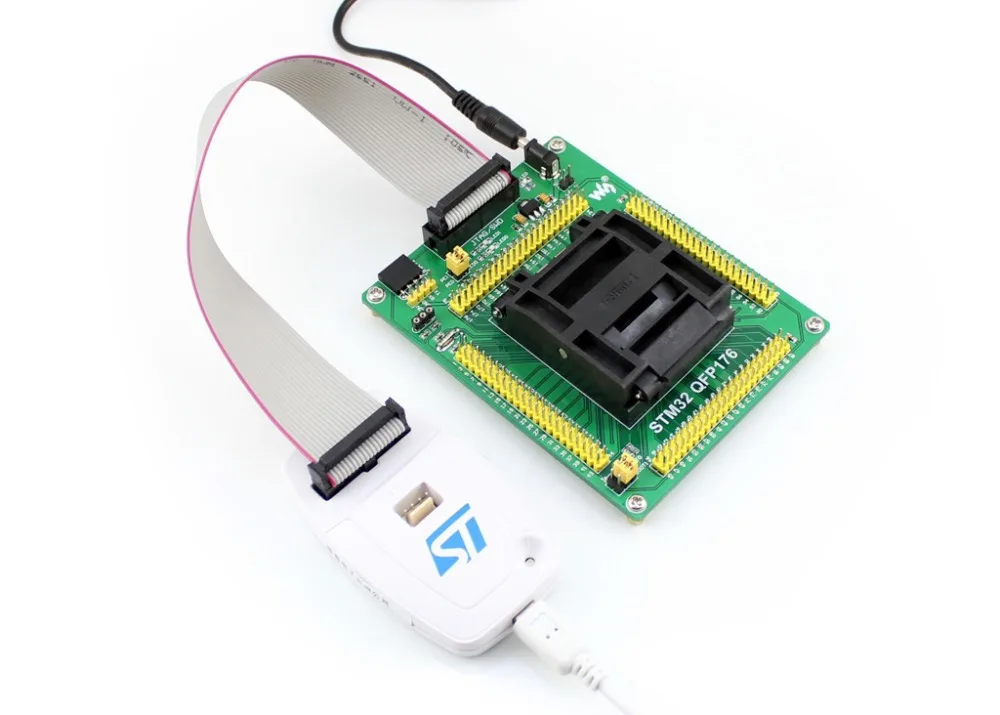

- Совместим с ST-LINK/J-LINK/ULINK2/STX-RLINK

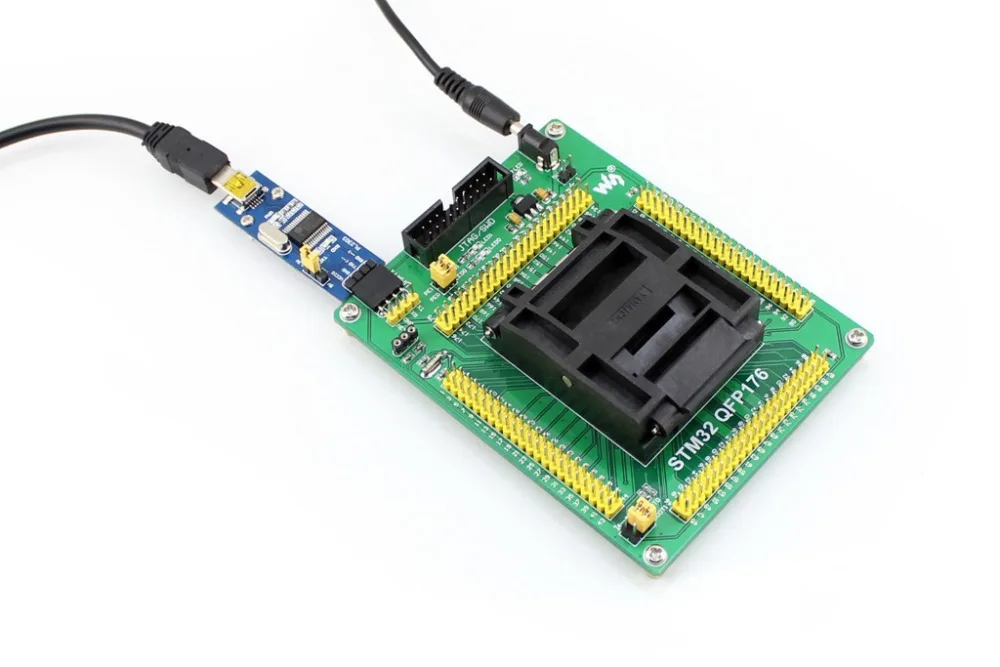

- Порт USART1
- Поддерживает отладку ISP и/или последовательного порта
- Светодиодные индикаторы
- Для быстрого тестирования
- Штырьковые разъемы, подключенные к MCU pins
- Четко обозначены бортовыми отметками
- Легкий для тестирования и дальнейшего расширения
- Конфигурация режима загрузки
- Настройка BOOT0 и BOOT1 через джемперы
- 3,3 в бортовой регулятор
- AMS1117-3.3
- 5 в вход питания
- Разъем постоянного тока или 2-контактный разъем
- Внешнее Хрустальное гнездо
- Вставьте Кристалл в отверстия с двух сторон, оставьте одно среднее отверстие
- Индикатор питания
- Светодиодные перемычки
- Короткие перемычки для подключения светодиодов к MCU I/O pins для тестирования
- Откройте перемычки для отключения
- 32,768 K кристалл
- Для внутреннего RTC с калибровкой
JTAG/SWD разъем макет
В STM32-QFP176 есть JTAG/SWD заголовки для подключения программиста. Схема подключения показана на рис. 1 ниже.
Рис. 1.JTAG/SWD разъем макет
Конфигурация режима загрузки
В зависимости от конфигурации использованного штифта флэш-память, системная память или SRAM выбирается в качестве загрузочного пространства, как показано в таблице 1 ниже.
В комплект входит
- STM32-QFP176 × 1
- Кабель питания USB × 1
