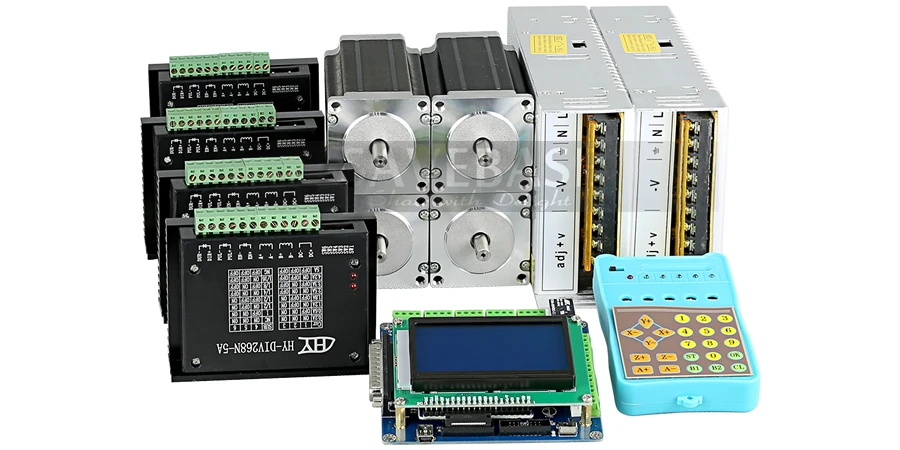

2.5Nm Nema23 Шаговый Мотор ЧПУ Комплект 4 оси 5A TB6600HG Драйвер 36 В 10A PS|supply push|supplies netsupplies cake

---

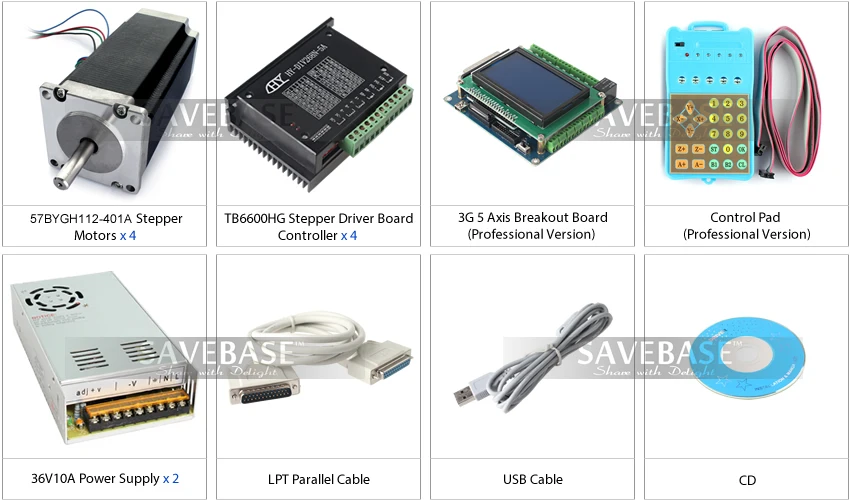

4 шт. 5A 45В DC TB6600HG микростеп драйверы + 3g 5 осевая секционная доска (профессиональный Ver)
4 шт. Nema23 2.5нм/354 унций-в шаговых двигателях + 2 шт. 36V10A коммутация питания

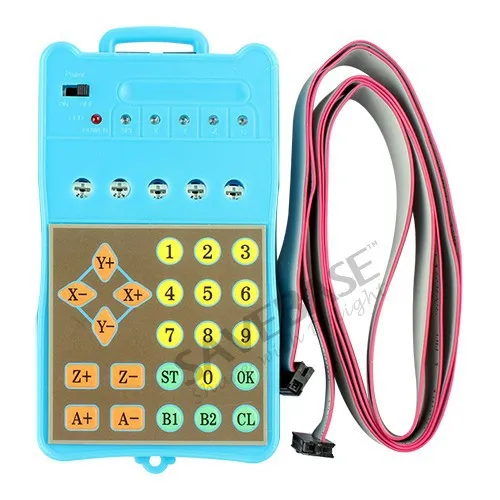

Описание Новейшая секционная плата 3-го поколения была обновлена до интеллектуальных, профессиональная и промышленная плата интерфейса, установленная восстановлением платы PCB, интегрирование интеллектуального микросхема памяти и модернизация внешних ручных инструментов управления (панель управления и панель дисплея). Переконструирование платы PCB сделает секционная плата управляющая драйверы microstep более плавно с низким уровнем шума. Благодаря встроенному интеллектуальному чипу памяти, эта профессиональная версия этого линейного платы 3-го поколения может легко (Запись максимум 4 Axis (X, Y, Z, A Axis) g-код работает на программном обеспечении с ЧПУ (например. mach3, EMC2, KCAM4 и др.) От компьютера, А затем перенаправить записанный код G-код, чтобы сделать Степпер-мотор работать без компьютера. Кроме того, он имеетРуководство функция программирования. TB1H-это высокопроизводительный микрошаговый драйвер на основе новейшей оригинальной высокопроизводительной технологии TOSHIBA TB6600HG. TB6600HG принимает один-чип PWM биполярный синусоидальный измельчитель для обеспечения низкой вибрации и высокой эффективности. Более того, новый дизайн с BiCD0.13 (45 В) технологическая технология на чипсете также гарантирует максимальный 5.0A выходной ток и 45 В выход, выдерживающий напряжение. Следовательно, до тех пор, пока Текущий диапазон шаговых двигателей находится в пределах0,2-5 ампер, Все2 фазы или 4 фазы Nema17, Nema23, Nema24 Степпер МоторсБудет идеально работать с этим новым типом Stepper TB6600HG.

Нажмите здесь для спецификации TB6600HG

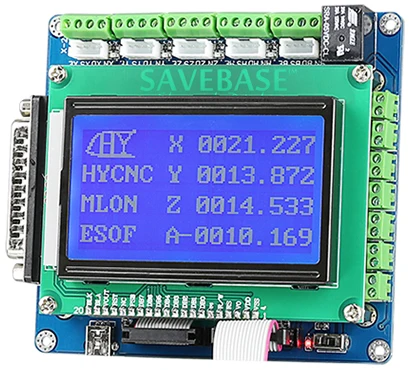

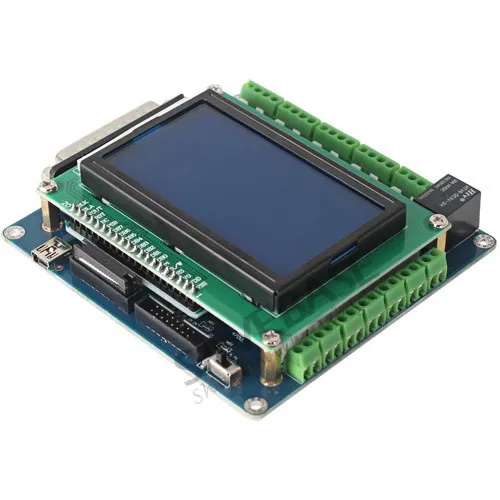

Особенности I. 3g 5 оси секционная доска Высокая производительность, экономичная. Автоматически распознает ПК и управление pad. Отображение в режиме реального времени 4 оси. Автоматическая установка инструмента-настройкиНа X, Y, Z Axis через блок управления, без поддержки компьютера. Совместим с параллельным портом для передачи программного обеспечения с ЧПУ, как Mach2, Mach3, LinuxCNC (EMC2), KCAM4 CNC и др. Поддержка записи G-кода с помощью ПК и ручного программирования через панель управления. Два способа получить питание, 5 В DC питание или USB-порт, чтобы получить питание от ПК напрямую. Совместим со всем 2 фазой, 3 фазой и 4 фазой микроступеней на рынке. Один реле выходной интерфейсДля управления мотором шпинделя, воздушным насосом, водяным насосом и т. д.. 5-осевой Рабочий СВЕТОДИОДНЫЙ-дисплей, визуально отображающий рабочее состояние контроллера шаговых драйверов. 5 входных интерфейсов для установкиОграничение, Estop, Midpoint-Настройка, резак-preset/Tool.   II. Степпер TB6600HG шаговый драйвер платы водителя Высокая производительность, экономичная. Автоматическое сокращение на холостом ходу. Напряжение питания до45 В DC. Выход ток до5.0A. Подходит для 2-фазных и 4-фазных моторов. Высокоскоростной оптоэлектронный изолирующий сигнал. Одинарный чип PWM биполярный синусоидальный измельчитель обеспечивает низкую вибрацию и высокую эффективность. 1, 2, 4 (новый режим), 8, 16 регулируемых микроступеней управления, двигатели работают более точно и плавно. Охлаждение алюминиевой коробки дизайн для охлаждения, и защита платы водителя от поврежденной грязи, пыль или другие жидкости. Перегрузка, перегрузка, перегрев, перенапряжение и защита от напряжения, чтобы избежать повреждения компьютера и устройств.   III. шагового двигателя 57BYGH112-401A Применение

Подходит для любого малого и среднего автоматического оборудования с ЧПУ контроллером, таким, как X-Y-Z таблицы, маркировка машин, лазерных резцов, гравировальных машин и устройств для отбора.

Для консультаций, таких как марка, Наличная форма, значок, табличка, щитки, дверная пластина, МЕБЕЛЬНОЕ украшение и др.

Для обработки различных форм формы.

Этот комплект подходит для ниже типичных станков с ЧПУ. Параметры DIP-коммутатора TB6600HG I. Инструкции по переключению DIP-Switch

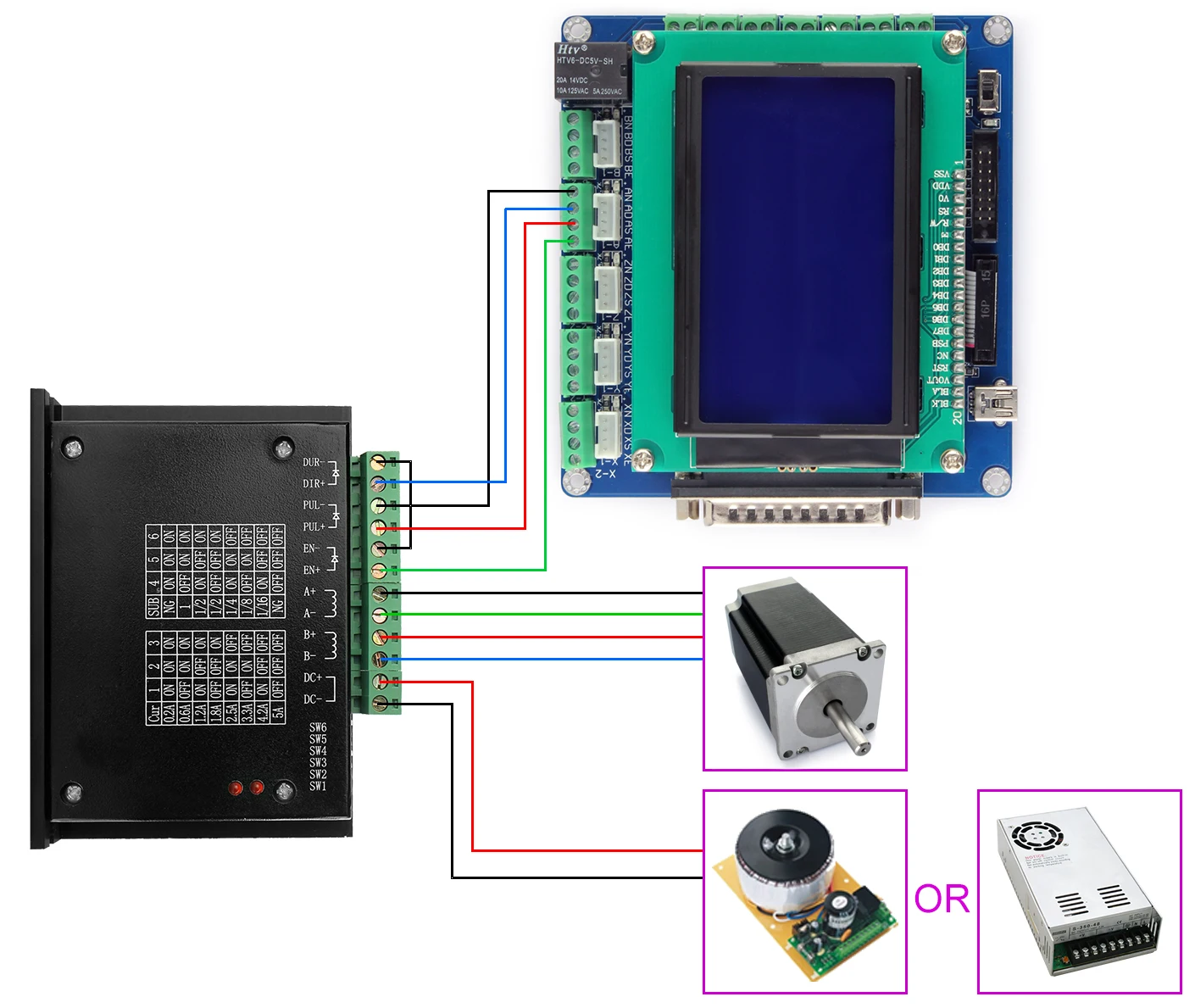

Интерфейс инструкции (3g 5 осевая секционная доска) (Степпер TB6600HG) Схемы подключения (Секционный-доска-проводка) (TB6600HG-Wiring)

Электрические характеристики секционной доски
Вход Напряжение	5 В DC через адаптер питания или непосредственно получить питание от компьютера через USB-порт
Версия Тип	Профессиональная версия
Тип привода	Импульс + направление + включить контроль сигнала
Подходит Microstep водитель	2 фазы, 3 фазы, 4-фазный драйвер Microstep (M542/M542H/MA860H/3MA2290 и др.)
Окружающая среда и другие технические характеристики секционной платы
Охлаждения	Естественное охлаждение или вентилятор с принудительным охлаждением
Рабочая Защита окружающей среды	Защита окружающей среды Избегать пыли, нефтяного тумана, коррозионного газа Окружающей среды Температура 0 °C ~ 50 °C (32 °F ~ 122 °F) Влажность 40% RH ~ 90% RH Рабочая Температура От 70 °C (158 °F) Max
Для хранения Температура	-20 °C ~ 65 °C (-4 °F ~ 149 °F)
Общая Вес	Прибл. 275 г (секционная доска + панель управления + дисплей панели)
Размеры	110*110*25 мм

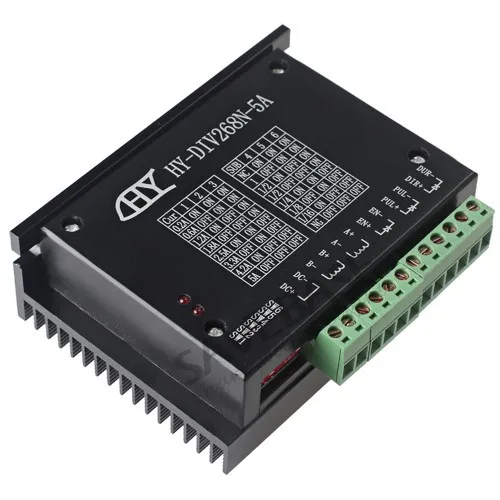

Электрические характеристики шагового водителя TB6600HG
Вход Напряжение	12 В ~ 45 В (пик) DC
Выход ток	0.2A ~ 5.0A (пик)
Тип привода	Импульс + направление + включение контроля сигнала (одиночный чип PWM биполярный синусоидный вертолет)
Подходит Microstep водитель	Nema17, Nema23, Nema24 (номинальный ток: 0.2а-5.0а)
Окружающая среда и другие технические характеристики шагового водителя TB6600HG
Охлаждения	Естественное охлаждение или вентилятор с принудительным охлаждением
Рабочая Защита окружающей среды	Защита окружающей среды Избегать пыли, нефтяного тумана, коррозионного газа Окружающей среды Температура 0 °C ~ 50 °C (32 °F ~ 122 °F) Влажность 40% RH ~ 90% RH Рабочая Температура От 70 °C (158 °F) Max
Для хранения Температура	-20 °C ~ 65 °C (-4 °F ~ 149 °F)
Общая Вес	Прибл. 300 г
Размеры	105*85*35 мм

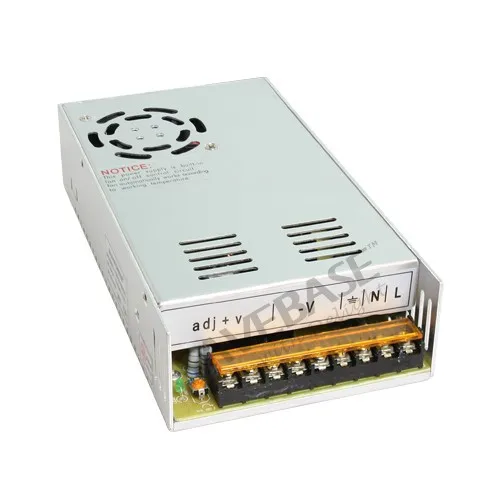

Технические характеристики коммутации блока питания
Вход Напряжение	90-132VAC/180-264VAC с помощью переключателя
Вход частоты	47 ~ 63 Гц
Выход напряжения	36 В
Суммарный ток	10A
Напряжение регулируемый диапазон	36V±10%
Размер	215*115*50 мм
Вес	1100 г

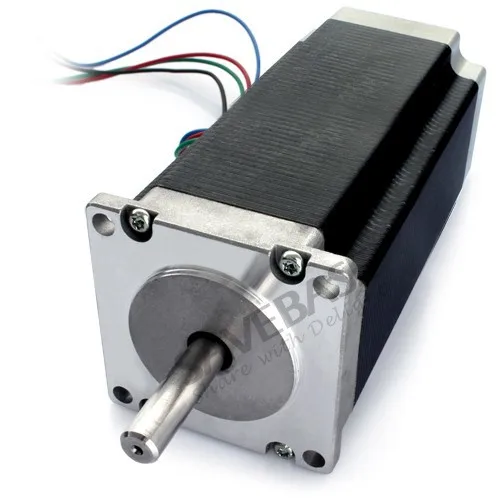

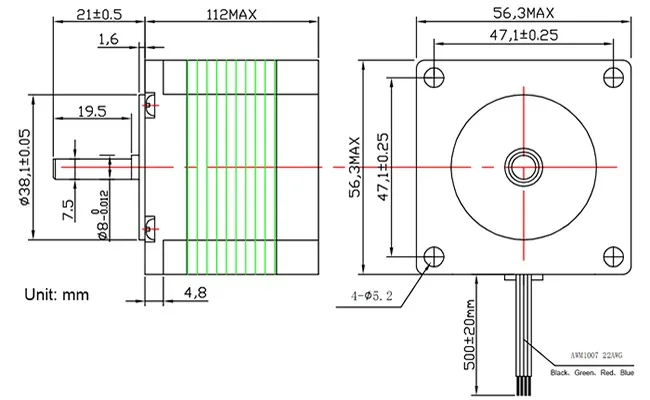

Технические характеристики шагового двигателя
Модель	57BYGH112-401A
Голенище	Одинарный вал (диаметр: 8 мм; длина: 21 мм)
Номинальный ток	3.0A/фазы
Номинальная Напряжение	6,0 В
Шаг угол	1,8 °±5%
Фазы	2 фазы
Сопротивление фаза	2.0x (1 + 10%) Ом/фазом
Фаза индуктивность	7.5x (1 + 20%) mH/Phase
Крутящий момент	2.5Nm (прибл. 354 унций-в)
Класс изоляции	Класс B
Позиционирование крутящий момент	600gf. см
Сопротивление изоляции	≥100MΩ (500VDC)
Вес	1,6 кг/шт.
