Характеристики
3 оси ЧПУ Контроллер комплект Nema23 Шаговый Мотор 175 Oz in M335 Драйвер Мотора 3.5A|control
История изменения цены
*Текущая стоимость 12 645,33 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-20-2026 | 16059.15 руб. | 16380.81 руб. | 16219.5 руб. |
| Jan-20-2026 | 13024.27 руб. | 13284.38 руб. | 13154 руб. |
| Dec-20-2025 | 15806.13 руб. | 16122.88 руб. | 15964 руб. |
| Nov-20-2025 | 15680.2 руб. | 15994.88 руб. | 15837 руб. |
| Oct-20-2025 | 12519.57 руб. | 12769.66 руб. | 12644 руб. |
| Sep-20-2025 | 15427.34 руб. | 15736.84 руб. | 15581.5 руб. |
| Aug-20-2025 | 15300.86 руб. | 15606.94 руб. | 15453 руб. |
| Jul-20-2025 | 15174.80 руб. | 15477.48 руб. | 15325.5 руб. |
Описание товара
3 x Nema23 1.26Nm/175 Oz-in
Шаговых
Драйвера + 1 x 24V 15A
Переключательное
Питание
Источника
Описания
Этот 5-
осей
интерфейсный
борт
была
разработана
специально
для 2-
фазной
контроллера
шагового
драйвера.
Этот
интерфейсный
борт
использует
высокопроизводительный
драйвер
третьего
состояния 74HC244
и
Шмитт
инвертор 74HC14.
Эти
усиленные,
выпрямленные,
отфильтрованные
входные
сигналы
сделают
выходной
сигнал
драйверной
способности
стабильнее
и
сильнее.
С
этим 5-
осей
интерфейсным
бортом,
любой 1-5
микрошаговой
драйвер
может
был
управляем
непосредственно
через
ПК,
использующий
ЧПУ
программное
обеспечение
как MACH3, KCAM4,WinPc
Свет
и
так
далее.
Этот M335
является
одным
высокопроизводительным
микрошаговым
драйвером
с
низкой
стоимостью.
Этот M335
использует
однокристальный PWM
биполярный
синусоидальный
измельчитель
обеспечивать
низкую
вибрацию
и
высокую
эффективность.
Он
подходит
водить 2-
фазы
и 4-
фазы
гибридные
шаговые
двигатели,
поэтому Nema16, Nema17, Nema23
шаговые
двигатели
с 0.5A-3.5A
током
будут
подходить
для
этого
драйвера.
Словом,
вы
будете
получать
более
выгоды
от
этого
Комплекта
на
ЧПУ
работе.
Купите
этот
комплект
с
увернностью
пожалуйста.
Особенности

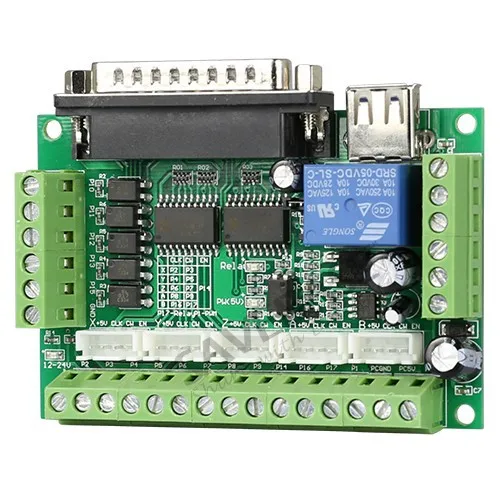

I. 5-
Осей
Интерфейсный
Борт
Высокое свойство, эффективная стоимость.
Все сигналы оптоизолирована котороый может защищать ваш компьютер.
5-входных интерфейсов для ограничения, кнопки аварийного останова, резчика выравнивания и так далее.
Широкий Диапазон Входного Напряжения: 12-24V, и с анти-реверса функцией.
Один выходной управляемой интерфейс реле, подключается с двигателем шпинделя или воздушный насос, водяной насос и так далее.
Выход 0-10V аналогового напряжения для инвертора контролирует скорости шпинделя.
II. M335
Шаговой
Драйвер
Низкая стоимомть, нет буйствующего явления при низкой скорости. Низкий уровень шума и нерезонансная область.
Напряжения питания миксимум до 30V DC.
Выходной ток максимум 3.5A.
Подходящий для 2-фазы и 4-фазы двигателей.
Сигнальной вход оптоэлектронной изоляции высокой скорости.
1, 2, 8, 16 регулируемые микрошаговые управления заставляет движении двигатели более точными и гладкими.
Автоматическое уменьшение тока холостого.
Защита обратной мощности.
Подходит
для
различных
малых
размеров
оборудования
и
инстументов.
Как
гравировальный
станок,
машина
маркировки,
автомат
для
резки,
лазерное
наборное
производство,
плоттеры,
станки
ЧПУ
и
устройство
обработки.
Подходит
для
широкого
диапазона
шаговых
двигателей,
от NEMA
размера 16/17/23.
Выбор
Питания
Источника
Выбор
Напряжения
12-24V DC
питание
источника
для Nema 16/17
шаговых
двигателей.
24-30V DC
питание
источника
для Nema 23
шаговых
двигателей.
(
Высокое (≥ 30V)
напряжение
будет
сжигать
эти
чипы
или
шаговые
двигатели!!!
Выбирайте
питание
источника
осторожно
пожалуйста.)
Выбор
Тока
Выходной
ток
питания
источника
может
рассчитаться
по
следующей
формуле .
Выходной
ток =
Номинальный
ток
ваших
шаговых
двигатели *
качество + 2A.
Если
этот
ток
питания
источника
является
слишком
низким
для
двигателей,
он
будет
легко
сжигать
драйвер.
Пожалуйста SHUT DOWN
При
избежании
перегорения
платы,
пожалуйста,
выключите
питание,
перед
подключением
или
отключением
разъемов.
M335 DIP
Уставки
Переключателя
| Установки Микрошагового Разрешения | |||||
| Микрошаговое Разрешение | SW1 | SW2 | |||
| 1 | OFF | OFF | |||
| 1/2 | ON | OFF | |||
| 1/8 | ON | OFF | |||
| 1/16 | ON | ON | |||
| Установка Режима Распада | |||||
| Режим Распада | SW5 | SW6 | |||
| No Распад | OFF | OFF | |||
| Медленный Распад | ON | OFF | |||
| Распад Средней Скорости | OFF | ON | |||
| Быстрый Распад | ON | ON | |||
| Установки Выходного Тока | |||||
| SW3 | SW4 | Полный Ток | Автоматически Половина Тока | ||
| Пиковый Ток | RMS | Пиковый Ток | RMS | ||
| OFF | OFF | 3A | 2.14A | 1.5A | 1.07A |
| ON | OFF | 2.25A | 1.6A | 0.6A | 0.42A |
| OFF | ON | 1.5A | 1.07A | 1.5A | 1.07A |
| ON | ON | 0.6A | 0.42A | 0.6A | 0.42A |

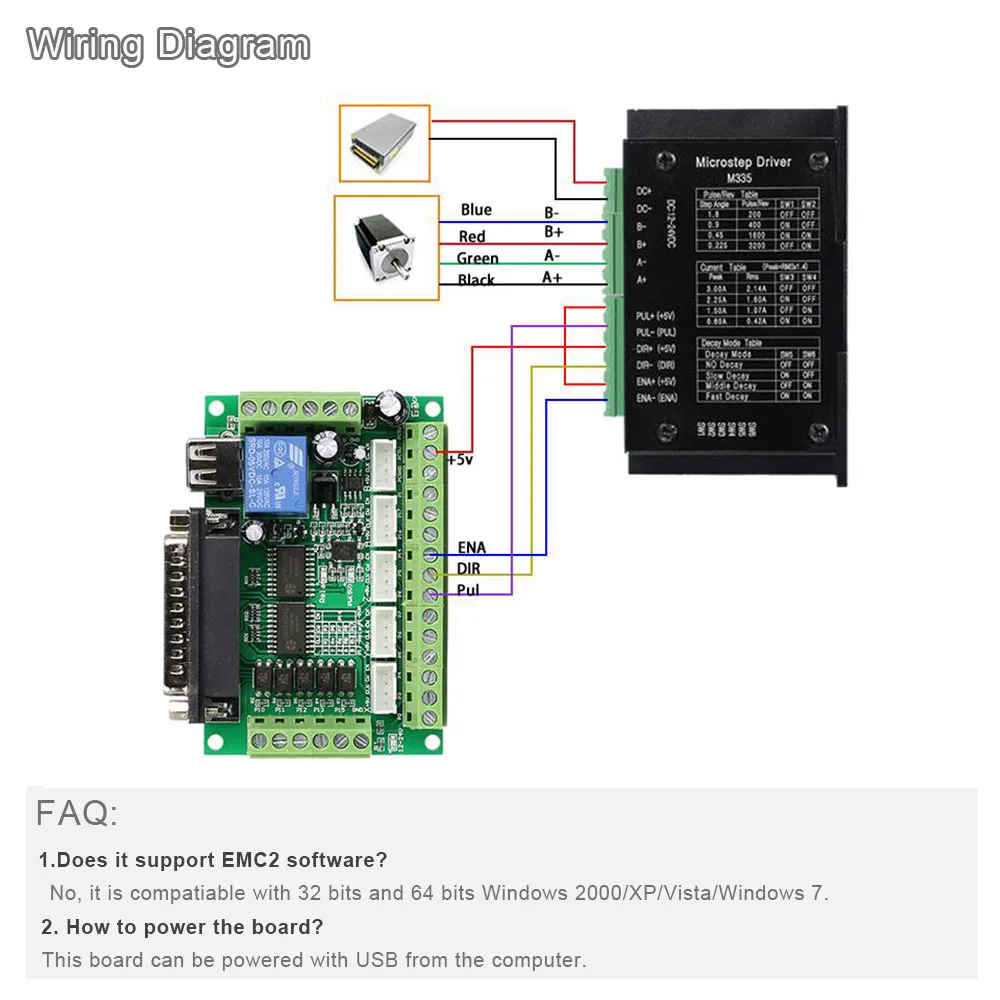

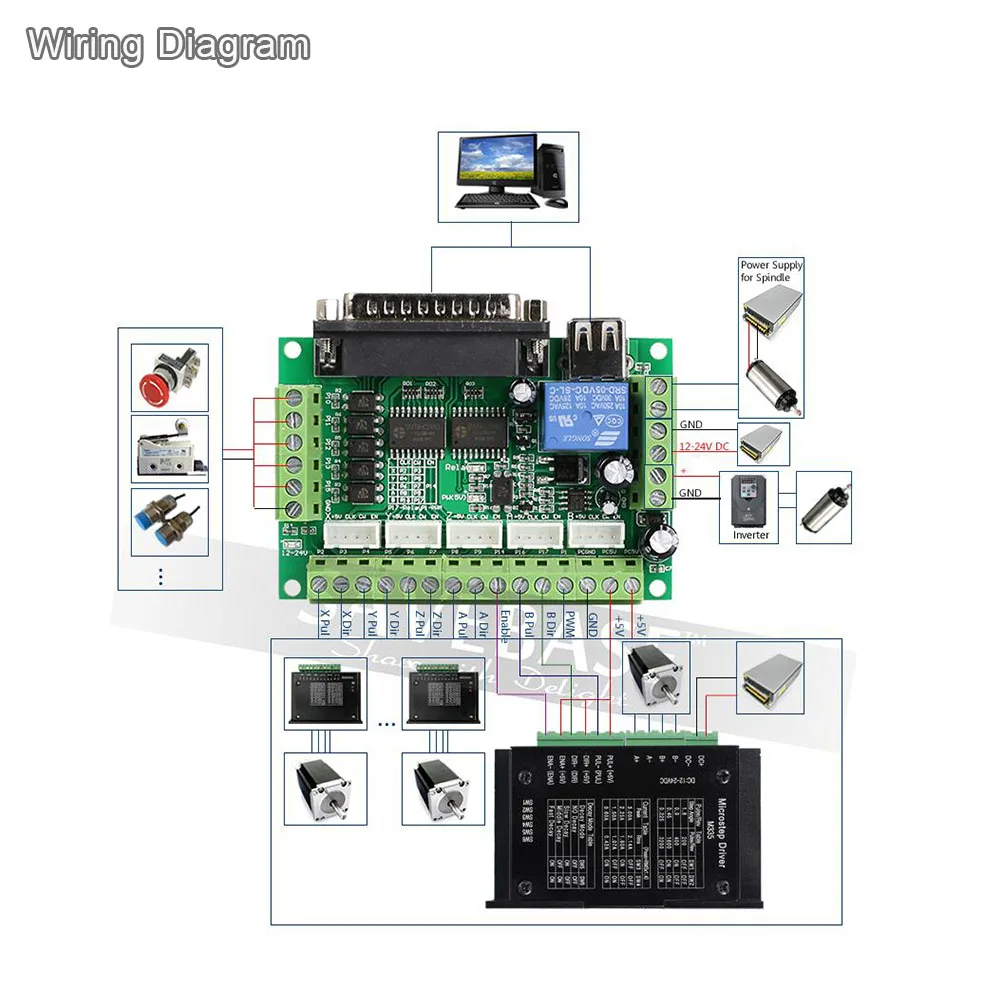

Схема
Подключения
Specification
| Электрические свойства 5 Осей Интерфейсная Плата(Окружающая Температура Tj = 25?C) | |||
| Входное Напряжение | Получить мощность от ПК через USB порта и 12-24V питания источника(необязательный) | ||
| Тип драйвера | Сигнальное Управление Пульса и Направления | ||
| Подходящий Микрошаговой Доайвер | 2 Фазы Микрошаговой Доайвер | ||
| Нетто вес | Около 75g | ||
| Габаритные размеры | 90*70*20mm (L*W*H) | ||
| Электрические Характеристики M335 Микрошагового Драйвера | |||
| Входное Напряжения | 12V ~ 30V(Пик) DC | ||
| Выходной Ток | 0.5A ~ 3.5A (Пик) | ||
| Тип Драйвера | Пульс + Направление + Разрешающее Сигнальное Управление (Одночиповых PWM Биполярный Синус Измельчителя) | ||
| Подхожящий Двигатель | Nema16, Nema17, Nema23 | ||
| Изолированный сопритивление | 500MΩ | ||
| Операционая Среда & Другие Характеристики M335 Микрошагового Драйвера | |||
| Охлаждения | Естественное охлаждение или Принудительное охлаждение вентилятора | ||
| Операционая Среда | Среда | Избежание пыли, масляного тумана, агрессивных газов | |
| Окружающая Температура | 0 °C ~ 50°C (32°F ~ 122°F) | ||
| Влажность | 40%RH ~ 90%RH | ||
| Операционая Температура | 70°C (158°F) Максимум | ||
| Температура Хранения | -20 °C ~ 125°C (-4°F ~ 257°F) | ||
| Общий Вес | Около. 200g | ||
| Габаритные размеры | 97*75*35mm | ||
| Характеристики переключательного питания источника | |||
| Входное Напряжение | 100-120VAC и 200-240VAC через Переклюсателя | ||
| Входная частота | 50/60Hz | ||
| Выходное Напряжение | 24V | ||
| Общий Ток | 15A | ||
| Регулируемый диапазон выходного напряжения | 24V±10% | ||
| Размер | 210*115*50mm | ||
| Вес | 1100g | ||

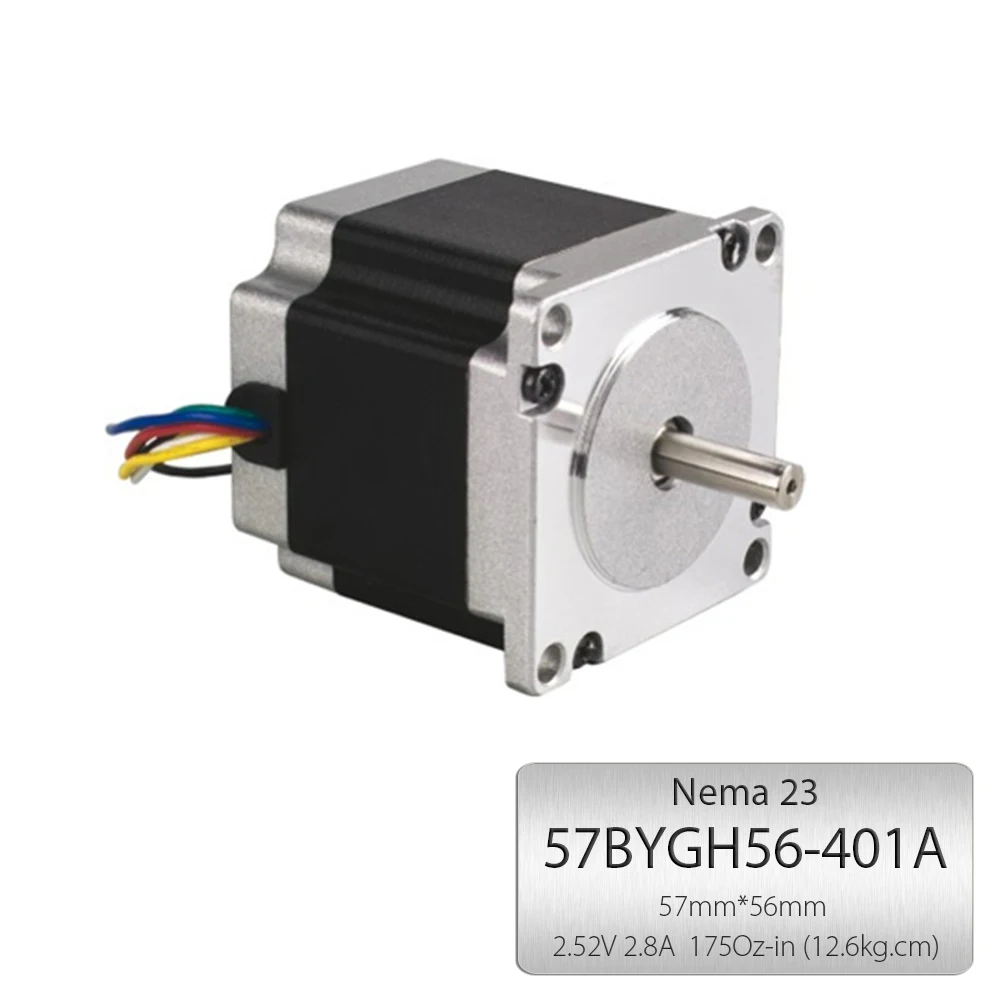

| Характеристики Шагового Двигателя | |||
| Модель | 57BYGH56-401A | ||
| Ось | Одновальный (Диаметр:6.35mm; Длина:21mm) | ||
| Наминальный Ток | 2.8A/Фаз | ||
| Угол шага | 1.8°±5% | ||
| Фаза | 2 Фазы | ||
| Сопротивление фазы | 0.9x(1+10%)Ω/Фаза | ||
| Индуктивность фазы | 2.5x(1+20%)mH/Фаза | ||
| Удержающий крутящий момент | 1.26Nm (Около. 175 Oz-in) | ||
| Позиционированный крутящий момент | 300gf.cm | ||
| Вес | 0.7Kg/Штука | ||
