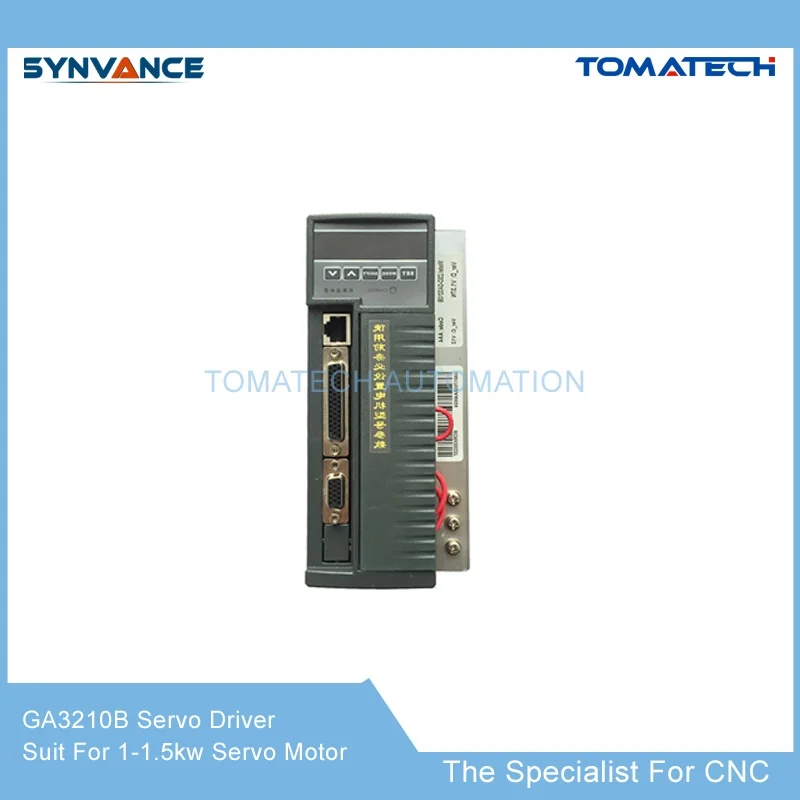

Драйвер сервопривода переменного тока 1000 Вт 1500 20A сервопривод для фрезерного
10 150,94 руб.
Новое поступление

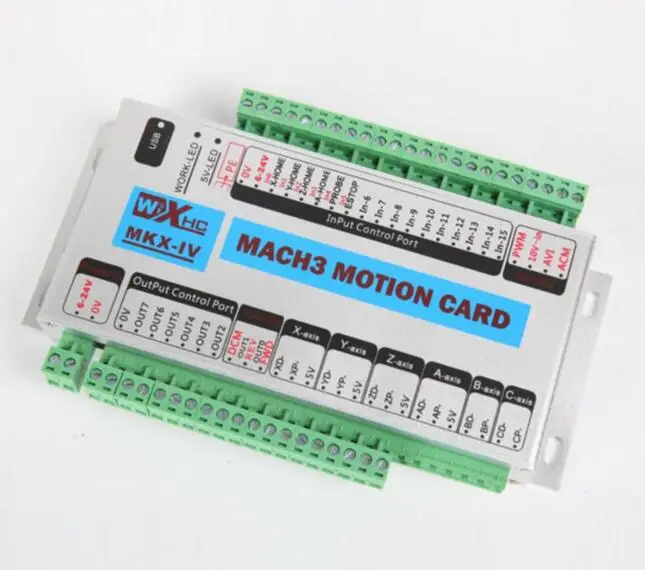

4 оси USB ЧПУ Mach3 контроллер карты Интерфейс коммутационная плата 2000K|breakout board|cnc
9 922,92 руб.
Бесплатная доставка хорошего качества модуль TT85N20KOF|Драйвер двигателя| |
1 563,55 руб.
H мост DC двойной двигатель PWM драйвер модуля 3 ~ 36 В 15A пиковый 30A IRF3205 Высокая
984,04 руб.

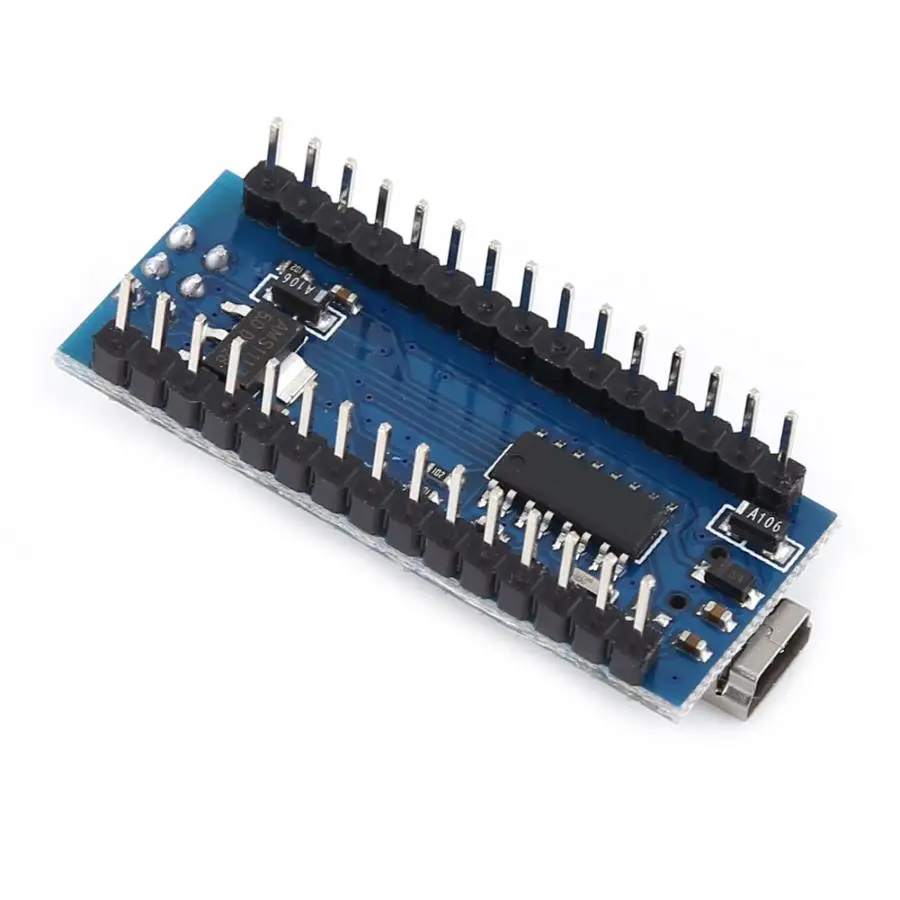

ЧПУ гравировальный станок щит A4988 привод Nano 3 0 плата с USB кабелем комплект для 3D
576,48 руб.

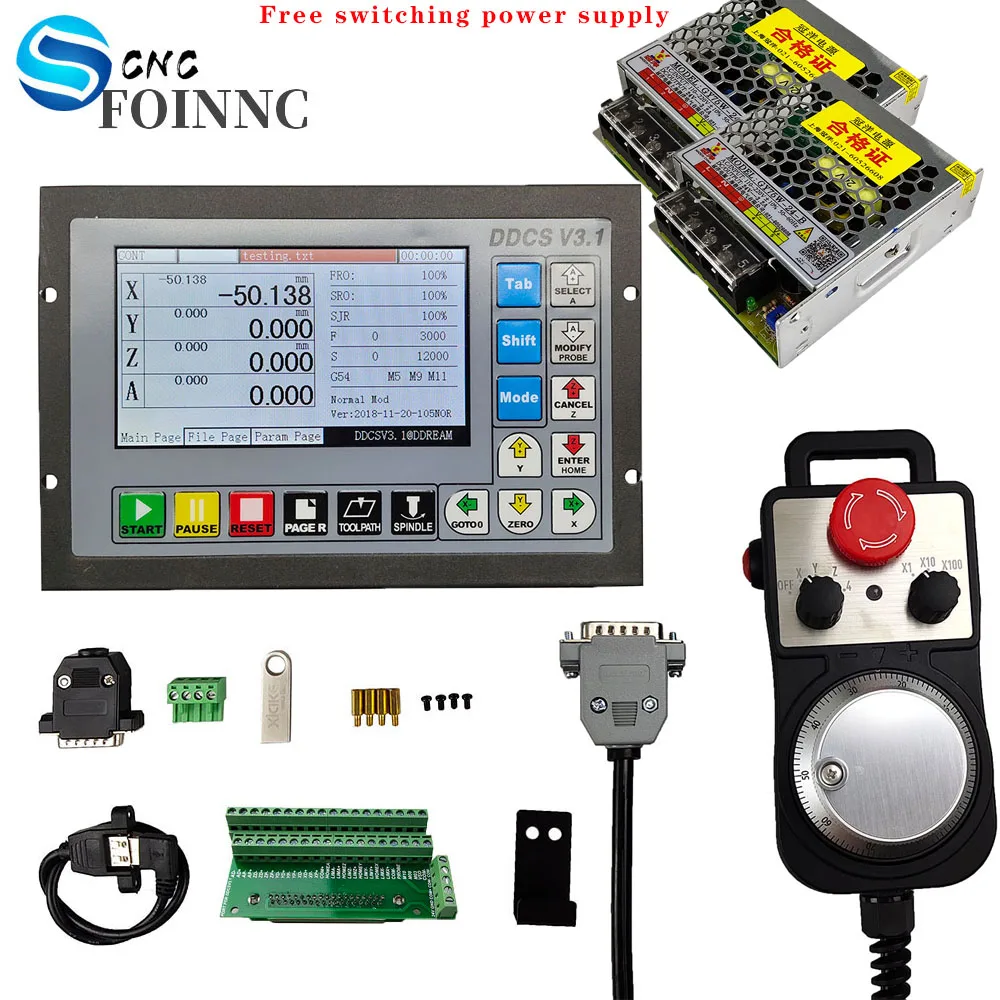

Бесплатная доставка комплект контроллера движения с ЧПУ ddcsv3.1 система управления
18 938,32 руб.
Плата управления L298N модуль L298 шаговый двигатель макетная плата для смарт
81,06 руб.
Профессиональная 5 осевая плата с ЧПУ интерфейс ЖК цифровым дисплеем поддержка
5 522,42 руб.
SAVEBASE
Магазина SAVEBASE работает с 11.12.2014. его рейтинг составлет 96.55 баллов из 100. В избранное добавили 927 покупателя. Средний рейтинг торваров продавца 4.8 в продаже представленно 161 наименований товаров, успешно доставлено 1315 заказов. 29 покупателей оставили отзывы о продавце.
Характеристики

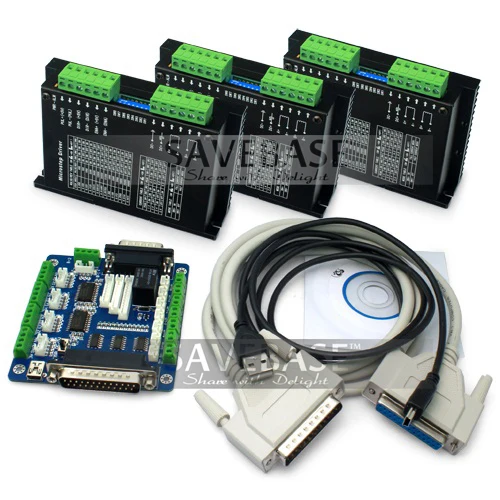

ЧПУ Маршрутизатор DIY Комплект 3 оси Интерфейсная Плата + 3шт. M542 Драйвер Шагового
История изменения цены
*Текущая стоимость 9 098,73 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-20-2026 | 10827.30 руб. | 11368.64 руб. | 11097.5 руб. |
| Feb-20-2026 | 10736.68 руб. | 11273.95 руб. | 11004.5 руб. |
| Jan-20-2026 | 9007.88 руб. | 9457.51 руб. | 9232 руб. |
| Dec-20-2025 | 10554.28 руб. | 11082.89 руб. | 10818 руб. |
| Nov-20-2025 | 9189.62 руб. | 9648.16 руб. | 9418.5 руб. |
| Oct-20-2025 | 10372.34 руб. | 10891.7 руб. | 10631.5 руб. |
| Sep-20-2025 | 10281.19 руб. | 10795.13 руб. | 10538 руб. |
| Aug-20-2025 | 10190.87 руб. | 10700.87 руб. | 10445 руб. |
| Jul-20-2025 | 10099.10 руб. | 10604.97 руб. | 10351.5 руб. |
Описание товара
шагового двигателя - Модель M542
Описание:
Данная последняя ходкая Интерфейсная USB плата на 5 осей специально создано для управления одна-осевыми контроллерами шагового двигателя с ЧПУ ,такие как M542, M542H, MA560, MA860H, 2M542, 2M982,DM542(A), DM860(A) и так далее.С помощью данной коммутационной платой, ПК может напрямую управлять любыми 1-5 шт. одна-осевыми контроллерами шагового двигателя через MACH3, EMC2, KCAM4 и так далее .
Данный профессиональный контроллер - модель M542 представляет собой микрошаговый драйвер по технологии управления с чистого синусоидального тока. С помощью этой технологии и технологии самонастройки(автоматическая регулировка тока) для каждой оси, контроллёр работает с меньшим шумом, низшей теплотой, плавным движением, помимо того, по сравнению с аналогичными продуктами на рынке, у него лучше производительность на высокой скорости. Он подходит для управления четырехфазными и двухфазными гибридными шаговыми двигателями, поэтому он может предназначен для управления шаговыми двигателями Nema17--Nema34 с током 1.0A-4.5A.
Короче говоря, Вы получите больше выгодов от данного набора. Пожалуйста, покупайте с уверенностью.
Особенности:
I. Интерфейсная USB плата на 5 осей
- Обновлённая цепь работает более спокойно и устойчиво, чем предыдущей версией
- Максимально поддерживает 5 шт. контроллёров шагового двигателя
- 2 Способа получения питания, от 5V DC источиника питания или через USB порта напрямую получает питание от ПК
- Два этапа обработки сигналов, гладкая передача сигнала, супер анти-помех.
- На плате установлены 5 входа для датчиков начальных и конечных координат осей, стоп и так далее
- Интерфейс для Реле/шпинделя - Выходы для шпинделя двигателей или воздушного насоса, водяного насоса и так далее.
- 5 Индикаторов рабочего состояния, Визуальная индикация рабочего состояния контроллёра
- Высокая производительность
- Входное напряжение от 20V DC до 50V DC
- Выходной ток от 1,0 А до 4,5 А
- Технология самонастройки,когда шаговый двигатель перейдёт от режима работы в режим ожидания, контроллёр автоматическо перейдёт от режима полного тока в режим полутока при выключении SW4
- Технология управления с чистого синусоидального тока
- Максимальная частота входных импульсов: 300 кГц
- TTL-совместимый и оптически изолированный вход
- Режим ожидания: автовключение, снижения потребления тока если нет вращения при выключении SW4
- 16 регулировков шага, максимальное разрешение в микрошаговом режиме до 51200 шаг/об
- Подходит для управления четырехфазными и двухфазными шаговыми двигателями
- Поддержка режима PUL/DIR и CW/CCW
- Защита от недостаточного напряжения, перенапряжения, перегрузки по току и короткого замыкания - Полная защита вашего компьютера, драйвера, шаговых двигателей и т.д. от повреждений
I. Инструкция по DIP-переключателю
II. График настройки DIP-переключателя
| Настройка динамического тока | ||||
| Пиковый ток | Средний ток | SW1 | SW2 | SW3 |
| 1.5A | 1.0A | ON | ON | ON |
| 2,0A | 1,4A | OFF | ON | ON |
| 2,4A | 1.7A | ON | OFF | ON |
| 2,8A | 2,0A | OFF | OFF | ON |
| 3,2A | 2,3A | ON | ON | OFF |
| 3,7A | 2,6A | OFF | ON | OFF |
| 4,2A | 3,0A | ON | OFF | OFF |
| 4,5A | 3,2A | OFF | OFF | OFF |
| Автоматическое снижение потребления тока | ||||
| SW4 | ON | OFF | ||
| В режим работы--Полный | В режим ожидания--Полный | В режим работы--Полный | В режим ожидания--Половинный | |
| Выбор разрешения микрошага | |||||
| Микрошаг | Шаг/об(1.8 градусный шаговый двигатель) | SW5 | SW6 | SW7 | SW8 |
| 2 | 400 | ON | ON | ON | ON |
| 4 | 800 | ON | OFF | ON | ON |
| 8 | 1600 | ON | ON | OFF | ON |
| 16 | 3200 | ON | OFF | OFF | ON |
| 32 | 6400 | ON | ON | ON | OFF |
| 64 | 12800 | ON | OFF | ON | OFF |
| 128 | 25600 | ON | ON | OFF | OFF |
| 256 | 51200 | ON | OFF | OFF | OFF |
| 5 | 1000 | OFF | ON | ON | ON |
| 10 | 2000 | OFF | OFF | ON | ON |
| 25 | 5000 | OFF | ON | OFF | ON |
| 50 | 10000 | OFF | OFF | OFF | ON |
| 125 | 25000 | OFF | ON | ON | OFF |
| 250 | 50000 | OFF | OFF | ON | OFF |
Инструкция по интерфейсу:

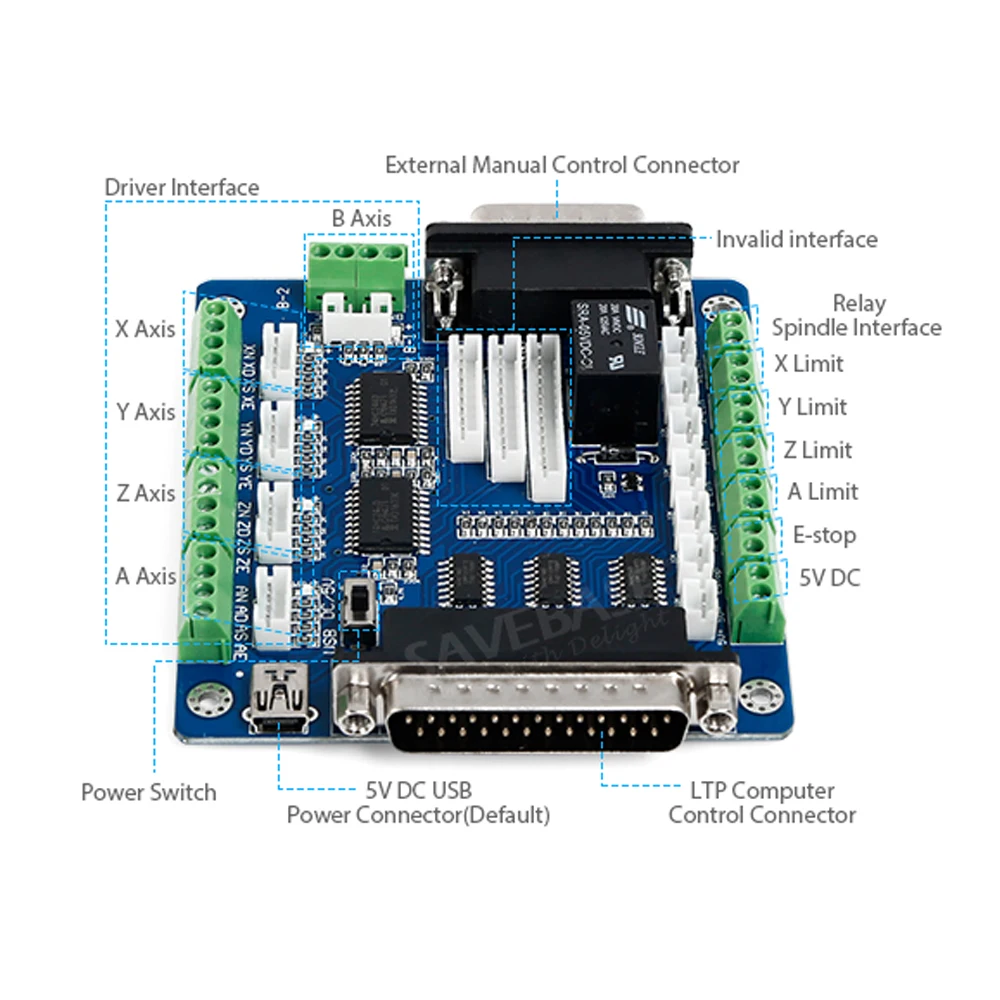

( Интерфейсная USB плата на 5 осей)

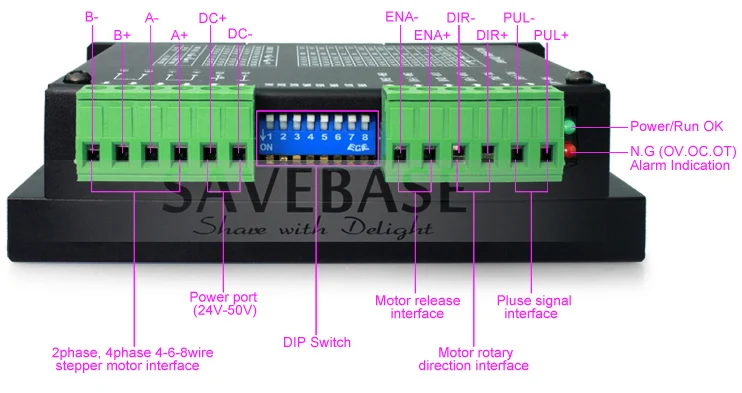

(Контроллёр шагового двигателя - модель M542)

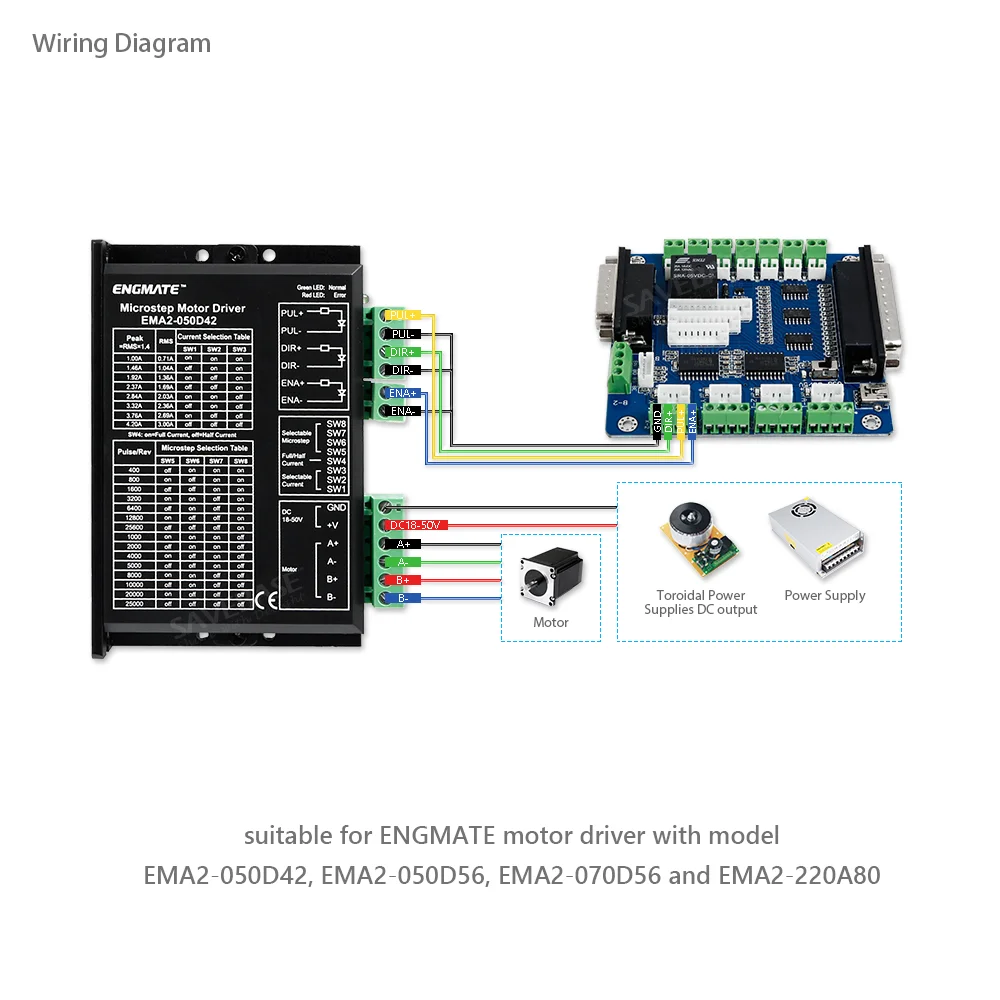

Connection Diagrams:
(Интерфейсная USB плата на 5 осей)
(M542)
I. Тех. характеристики интерфейсной USB платы:
| Электрические свойства (температура окружающей среды Тj = 25 °C pm): |
|
| Входное питание |
5V DC источник питания или через USB порта напрямую получит питание от ПК |
| Совместимость с контллёром шагового двигателя |
Максимально поддерживает 5 шт. одна-осоевых контроллеров шагового двигателя |
| Управление |
Импульс + Направление + Разрешающий сигнал |
| Вес нетто/общий | около 80g/300g |
| Гарабиры | 90 * 82 * 15mm (Д*Ш*В) |
II. Тех. характеристики контроллёров шагового двигателя - модель M542:
| Электрические свойства (Tj = 25°C/77°F) | ||||
| Параметры | M542 | |||
| Мин. | Типичный | Макс. | Единица | |
| Выходной ток | 1 | - | 4.5(3 RMS) | A |
| Напряжение питания | +20 | +36 | +50 | VDC |
| Logic signal current | 7 | 10 | 16 | mA |
| Частота входных импульсов | 0 | - | 300 | KHz |
| Сопротивление изоляции | 500 | MΩ | ||
| Рабочая среда и другие характеристики | ||
| Охлаждение | Естественное охлаждение или принудительное охлаждение | |
| Рабочая среда | Окружающая среда | Избегайте пыли, масляного тумана и едких газов |
| Температура окружающей среды | 0 °C－ 50°C (32°F － 122°F) | |
| Влажность | 40%RH － 90%RH | |
| Робочая температура | 70°C (158°F) Max | |
| Вибрация | 5.9m/s2 Max | |
| Температура хранения | -20 °C － 65°C (-4°F － 149°F) | |
| Общий вес | Около 370g | |
1 x Интерфейсная USB плата на 5 осей
5 x Контроллёр шагового двигателя - Модель M542 (1.0A-4.5A)

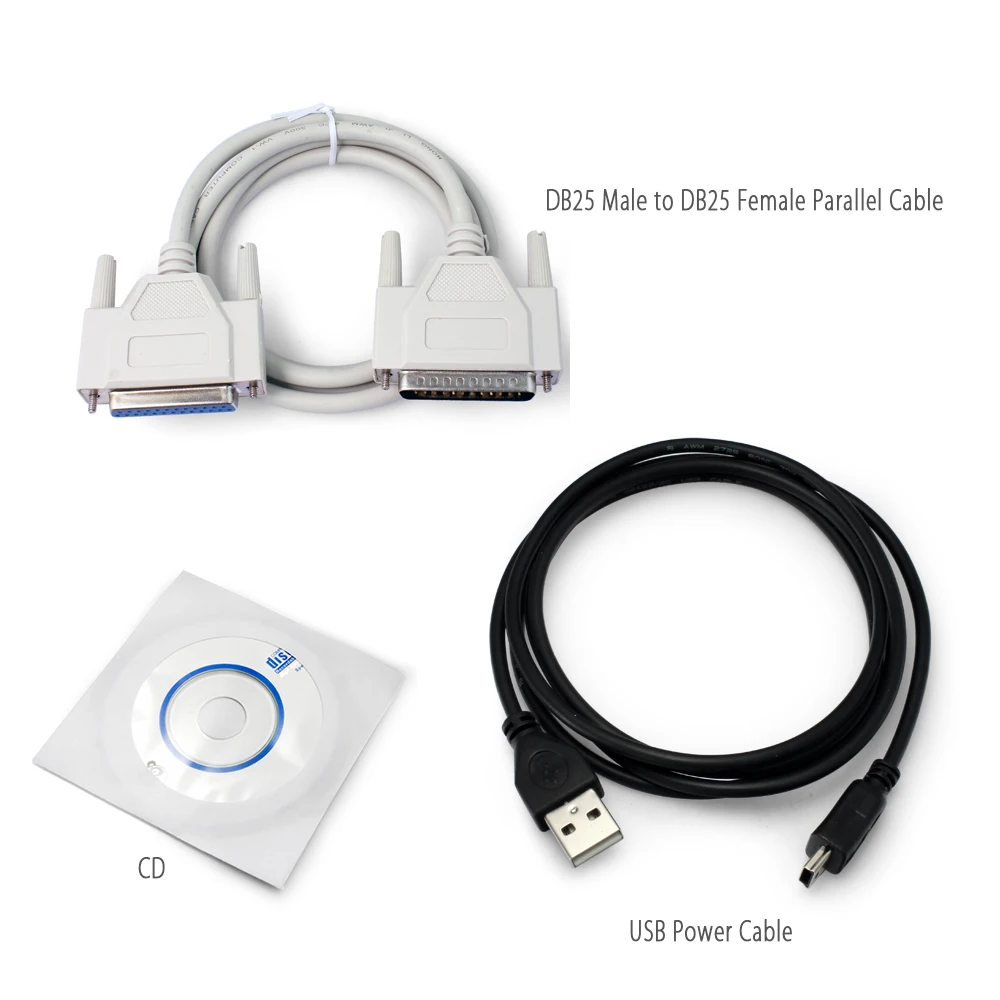

1 x DB25 Параллельный кабель
1 x USB Кабель питания
1 x CD (Mach 3 & Руководство пользователя)
