1. Особенности

(1). H803TC может работать с ПК (онлайн), sd-картой (в автономном режиме) или консолью DMX.

(2). H803TC dРив максимум170000Пиксели, 2 порта контролируют максимум255Рабочих контроллеров.

(3). Рабочие контроллеры включают H802RA и H801RC.

(4). Объединив H803TC с H802RA, вы можете установить адрес для DMX512 чипов.

(5). H803TC tСигнал рансмитов на основе Ethernet-протокола.

(6). Используйте четыре кнопки или ПК для переключения файлов, настройки режима воспроизведения, скорости и яркости.

(7). SD карта поддерживает FAT32, FAT16 формат, максимальная емкость sd-карты до 64 Гб байт, хранит до 64 DAT файлы.

2. поддерживает чипы драйвера

LPD6803, LPD8806, LPD6812, LPD6813, LPD1882, LPD1889, LPD1883, LPD1886, DMX512, hdmx, APA102, P9813, LD1510, LD1512, LD1530, LD1532, UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, WS2801, WS2803, WS2811, WS2812, DZ2809, SM16716, TLS3001, TLS3002, TM1812, TM1809, TM1804, TM1803, TM1914, TM1926, TM1829, TM1906, INK1003, BS0825, BS0815, BS0901, LY6620, DM412, DM413, DM114, DM115, DM13C, DM134, DM135, DM136, 74HC595, 6B595, MBI6023, MBI6024, MBI5001, MBI5168, MBI5016, MBI5026, MBI5027, TB62726, TB62706, ST2221A, ST2221C, XLT5026, ZQL9712, ZQL9712HV и т. д.

Примечание:H803TC поддерживает больше чипов, приведенных выше (Некоторые чипы имеют ту же схему последовательности, например: UCS512, WS2821 и DMX512 имеют тот же протокол, H803TC поддерживает их все).

3. Основные рабочий процесс

Работа с sd-картой (в автономном режиме)

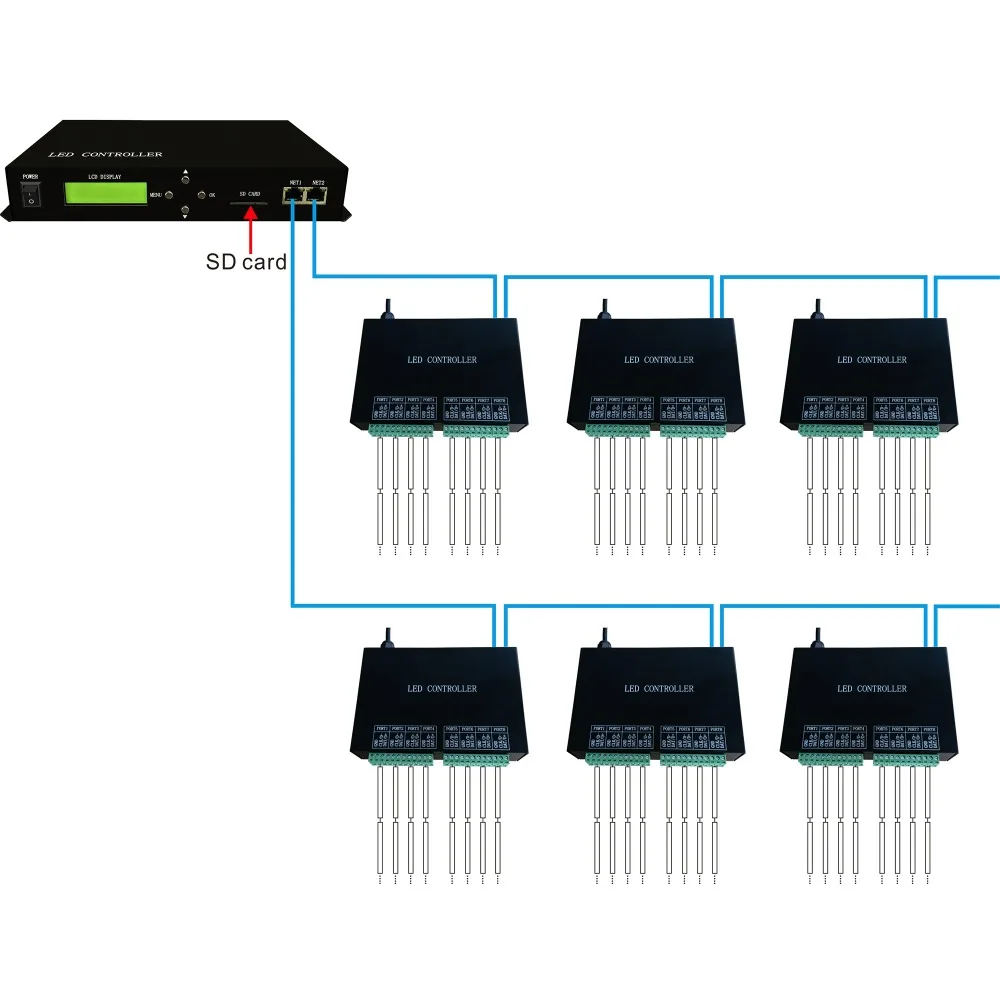

Step1. Подключите огни, рабочий контроллер и H803TC, как на следующем изображении. (я не рисовал источник питания)

Пользуюсь NET1 и NET2, вы также можете просто использовать NET1.

Например:

Если вы хотите, чтобы контролировать WS2812B полосы, просто подключите GND DI на тест-полоски для GND, DAT на slave контроллер.

Step2. Скачать и установить светодиодный программное обеспечение для сборки

В этом режиме вам потребуется светодиодный программное обеспечение для сборки.

Светодиодный загрузка программного обеспечения: //drive.google.com/open?id=0B1gzqyV6hfOgUDZBVl84SmRDV28

Светодиодный обучающий видеоматериал по сборке: //drive.google.com/open?id=0B1gzqyV6hfOgUnFjeG9EM3VRZjA

Step3. Светодиодный по для сборки

Основным программным обеспечением рабочего процесса

1. поместите заднюю Пиксели

Например, есть 1 slave контроллер (H801RC), подключенный к H803TC

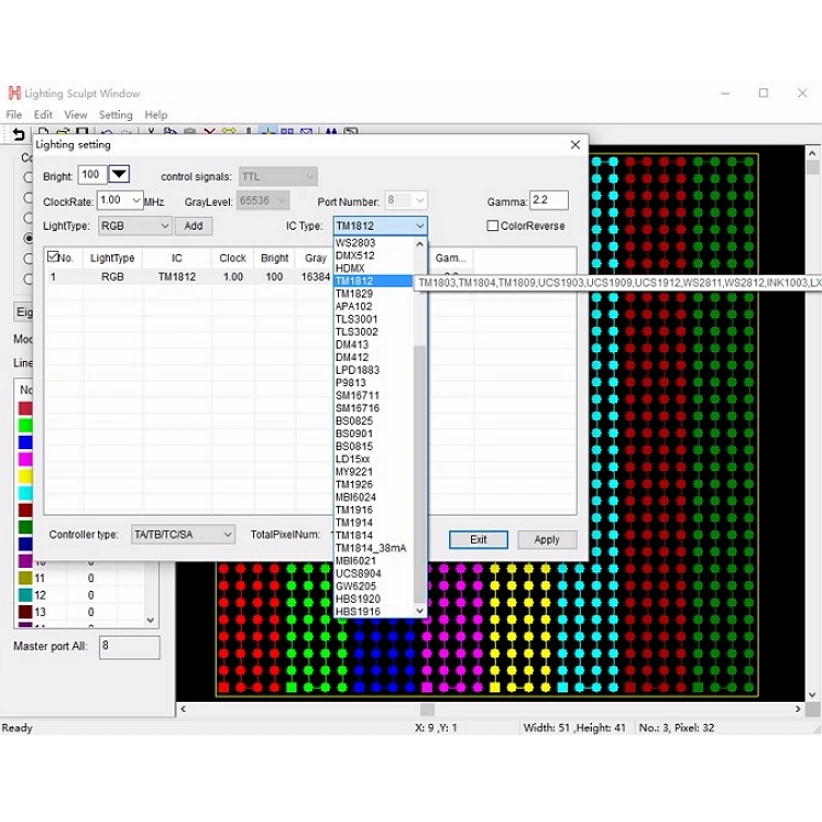

2. Настройка света

3. Сделайте эффекты

4. выходной контроллер данных и поместить его в sd-карту

Для получения более подробной информации об эксплуатации программного обеспечения, пожалуйста, обратитесь к видео почте выше.

Step4. Настройка H803TC с 4 кнопками

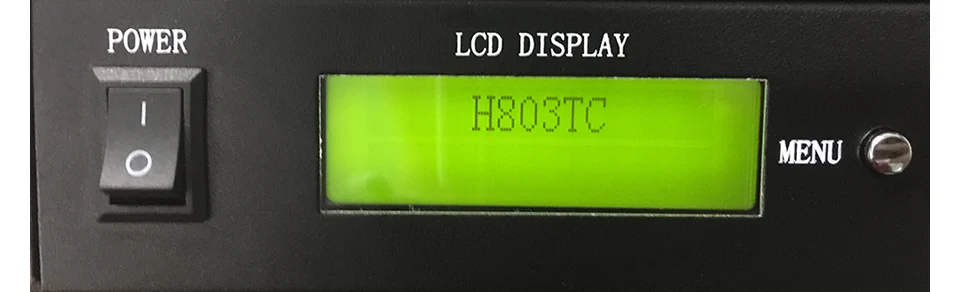

Мощность H803TC на

Нажмите кнопку «Меню» для переключения на английский

Переключения файлов

Установите режим воспроизведения, нажмите «ок», чтобы сохранить

Установите скорость, нажмите «ок», чтобы сохранить

Установить яркость

Набор адрес DMX для H803TC

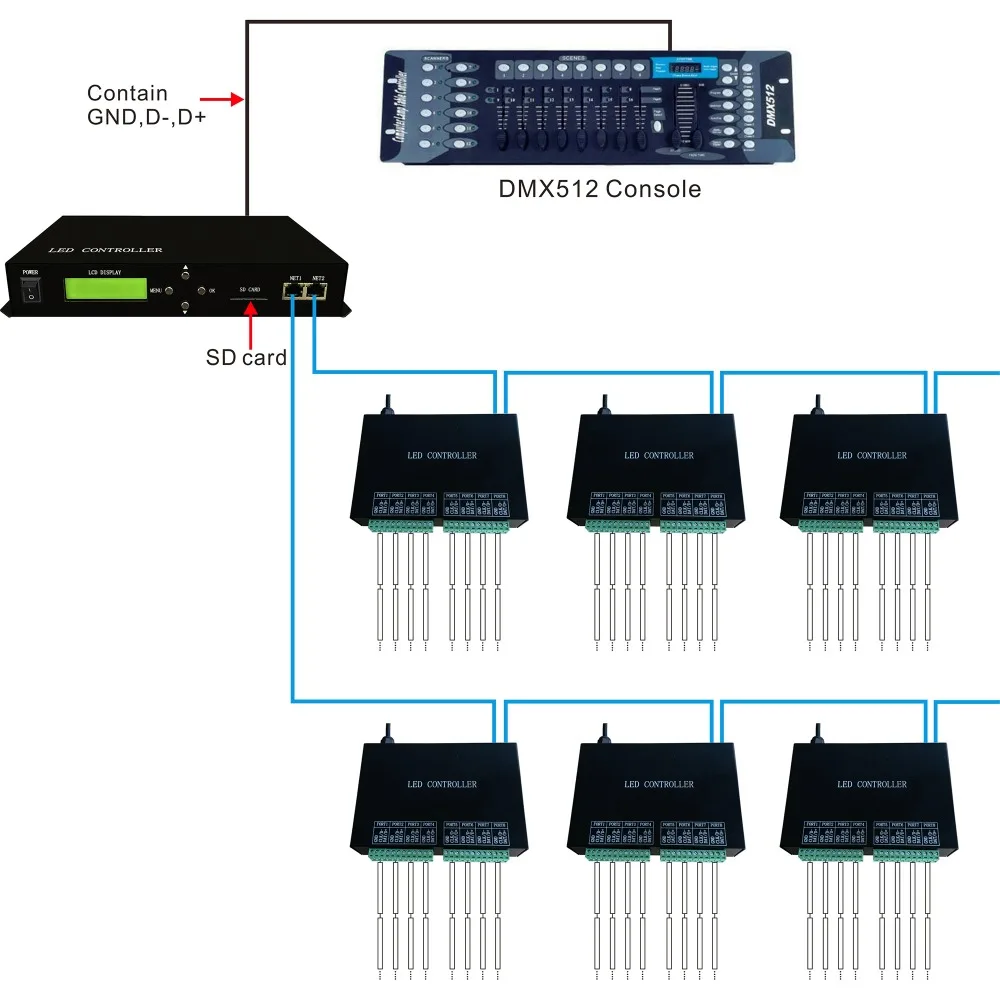

Эта функция используется при подключении H803TC к консоли DMX

Например:

Если адрес DMX 1, вы можете использовать канал 1,2, 3 на консоли DMX для переключения файлов, изменения скорости и яркости.

Если адрес DMX 3, вы можете использовать канал 3,4, 5 на консоли DMX для переключения файлов, изменения скорости и яркости.

Одним словом, адрес DMX является пусковым каналом на консоли DMX.

Нажмите «ок» для начала адресации.

Работа с персональным компьютером (онлайн)

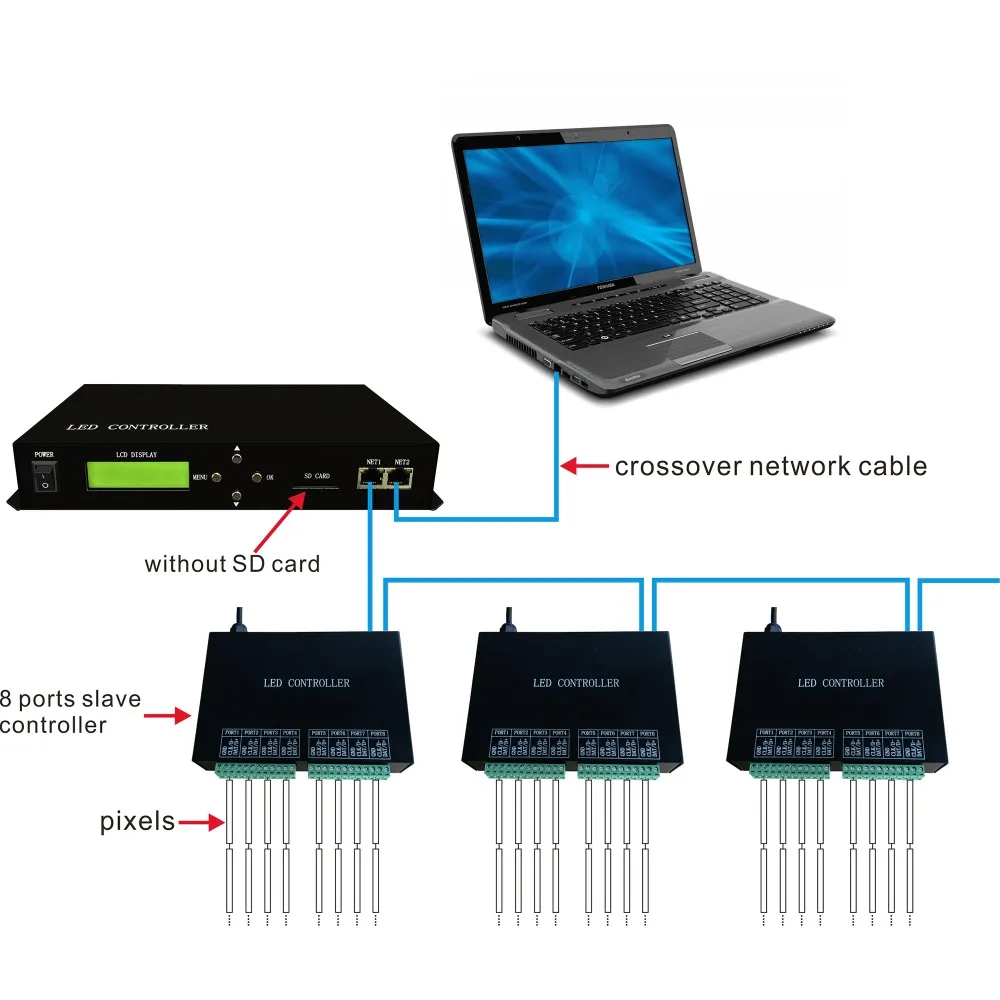

Step1. Подключите огни, рабочие контроллеры и H803TC, как следующее изображение.

Step2. Скачать и установить светодиодный программное обеспечение для студии

В этом режиме вам потребуется светодиодный программное обеспечение Studio.

Светодиодный ссылка для загрузки студии://drive.google.com/open?id=0B1gzqyV6hfOgWFpuM3BoN1VaTGs

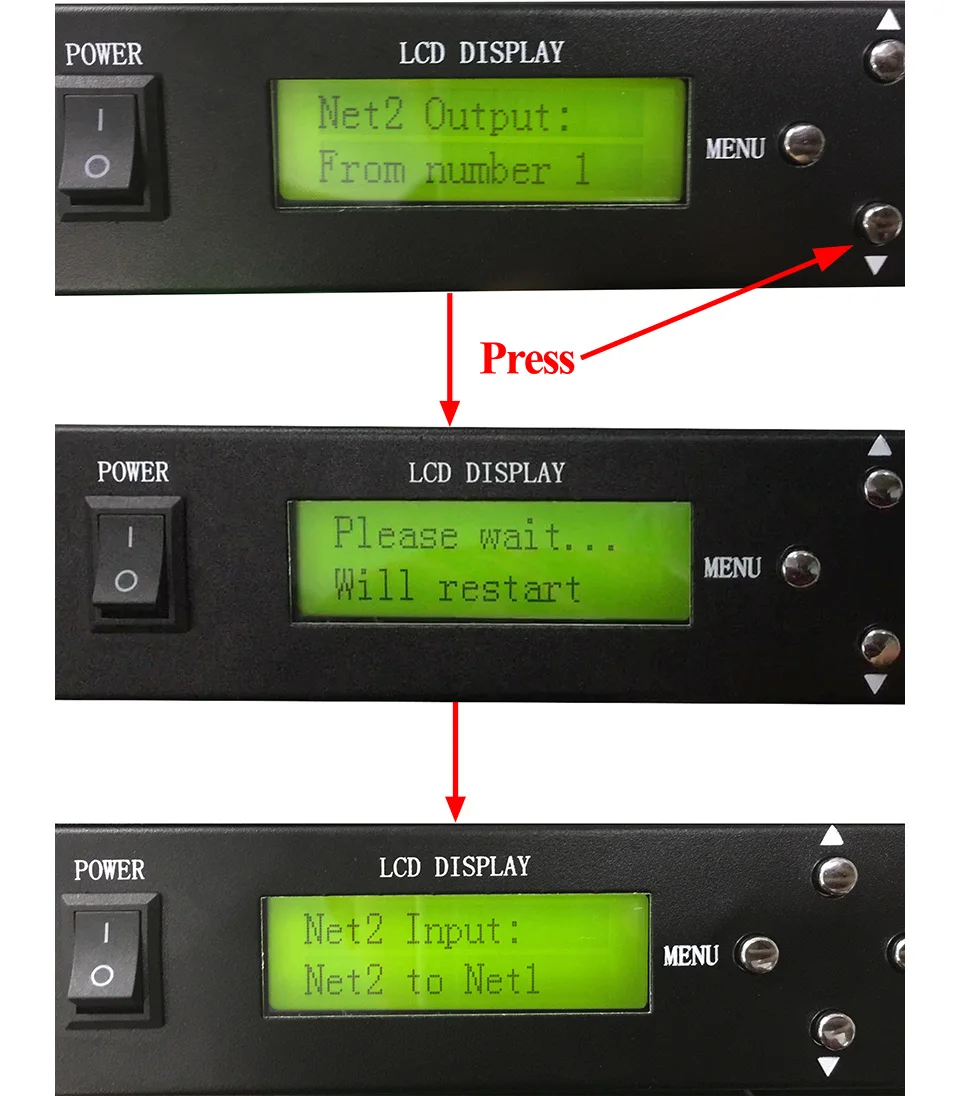

Step3. NET2 установка

В режиме онлайн NET2 передает данные, полученные от ПК к NET1.

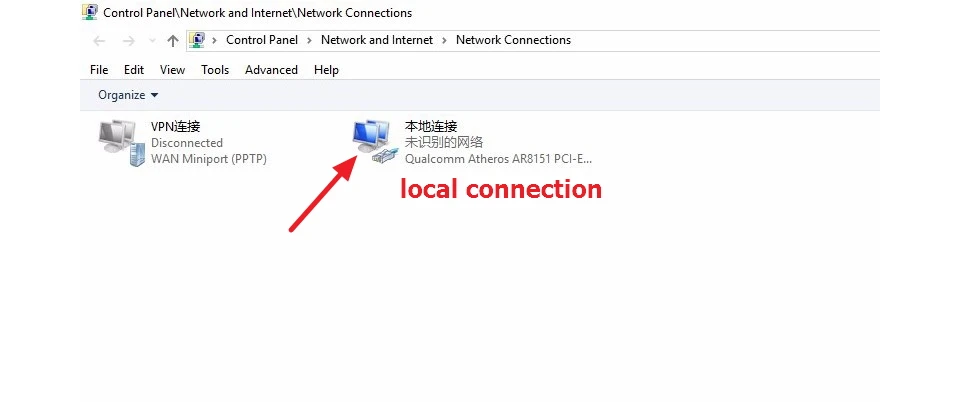

Step4. Распределите ip-адрес для H803TC

Step5. Светодиодный по для студии

Основным программным обеспечением рабочего процесса

1. поместите заднюю Пиксели

Например, есть 4 управляемых контроллера (H801RC), подключенных к H803TC, 8 портов H801RC все подключены к светодиодам.

В светодиодный студийный

2. Slave установка

Обратите внимание: многие чипы совместно использует один вариант, например:

3. многосетевая установка

4.Сделать эффекты

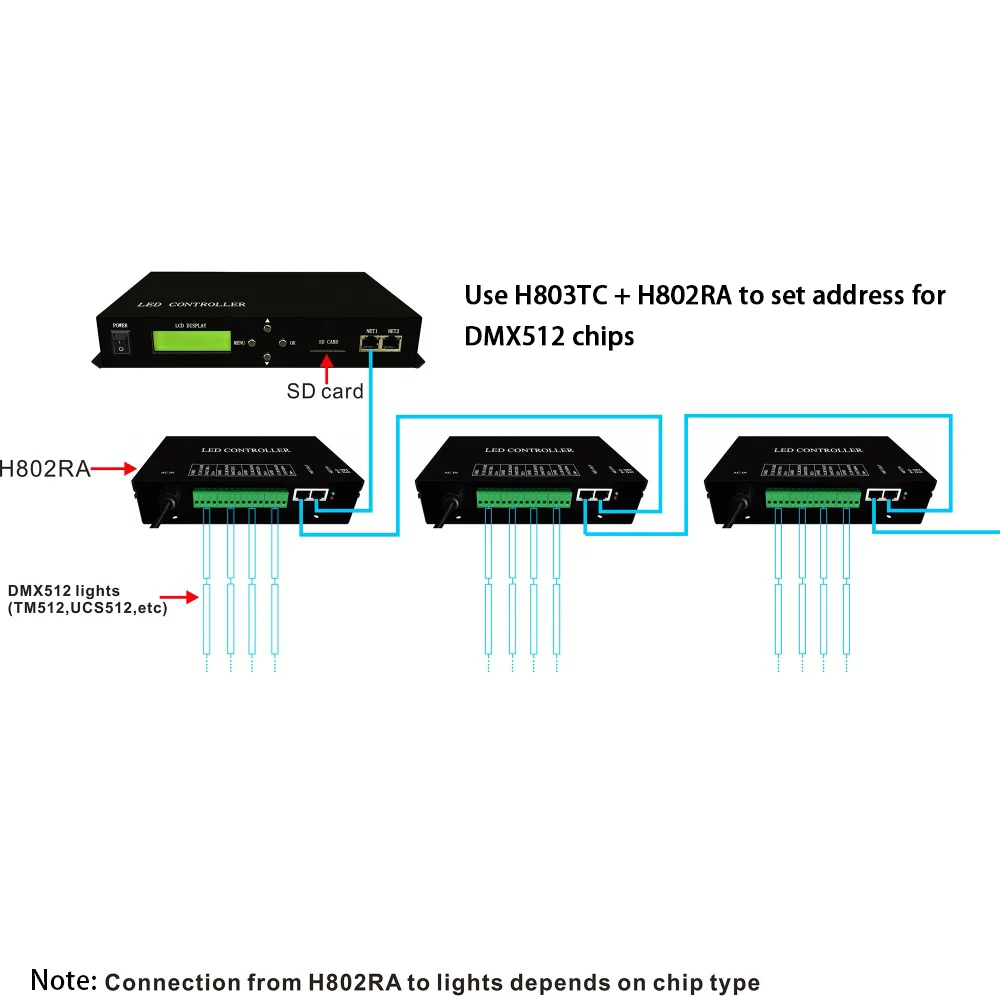

4. Управление DMX512 cветодиодные чипы

H803TC может контролировать H801RC, H802RA и H801RA три вида рабочих контроллеров (все они поддерживают DMX512 протокол),

Но с помощью H803TC + H802RA, вы можете установить адрес DMX для DMX512 чипов.

Вход Напряжение: в соответствии с пожеланиями заказчика

Потребляемая мощность: 1 Вт

Количество дисковых пикселей: 170000

Вес: 1,1 кг

6. Техническая Поддержка

Вы можете отправить мне сообщение на AliExpress или добавить Мой skype: qishu_2014
