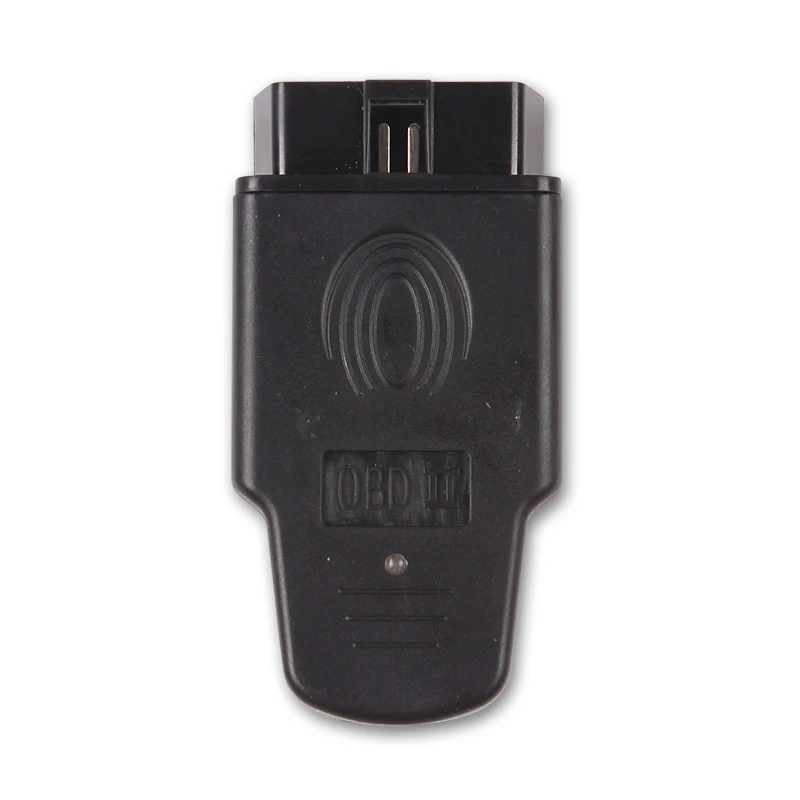

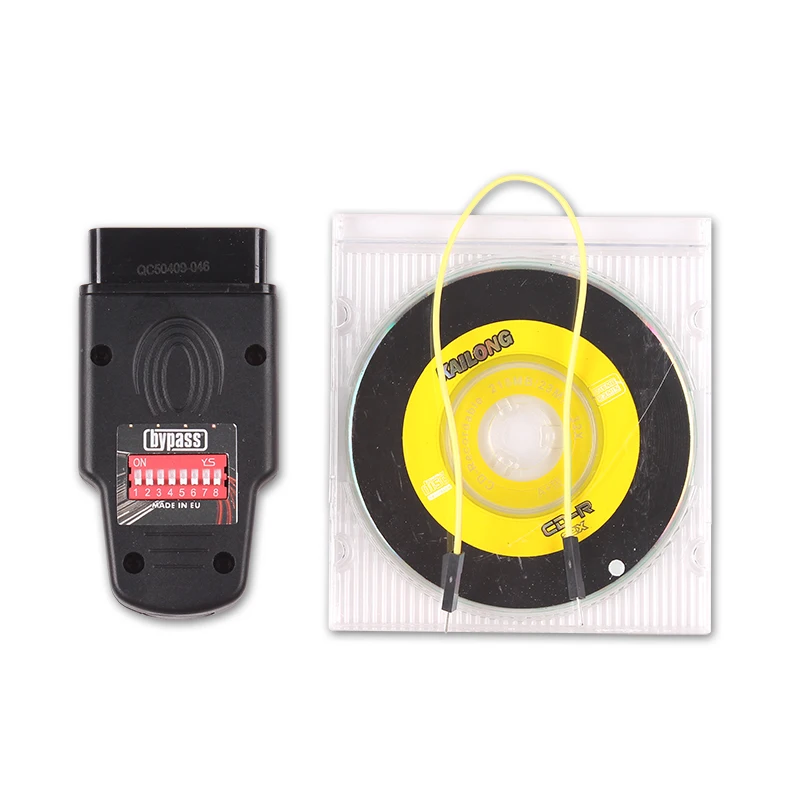

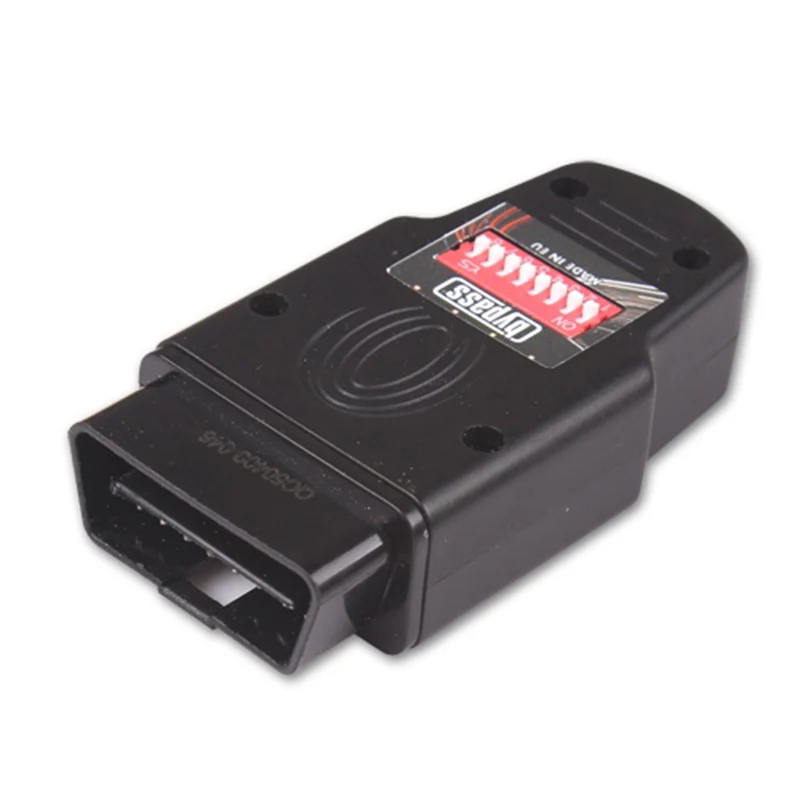

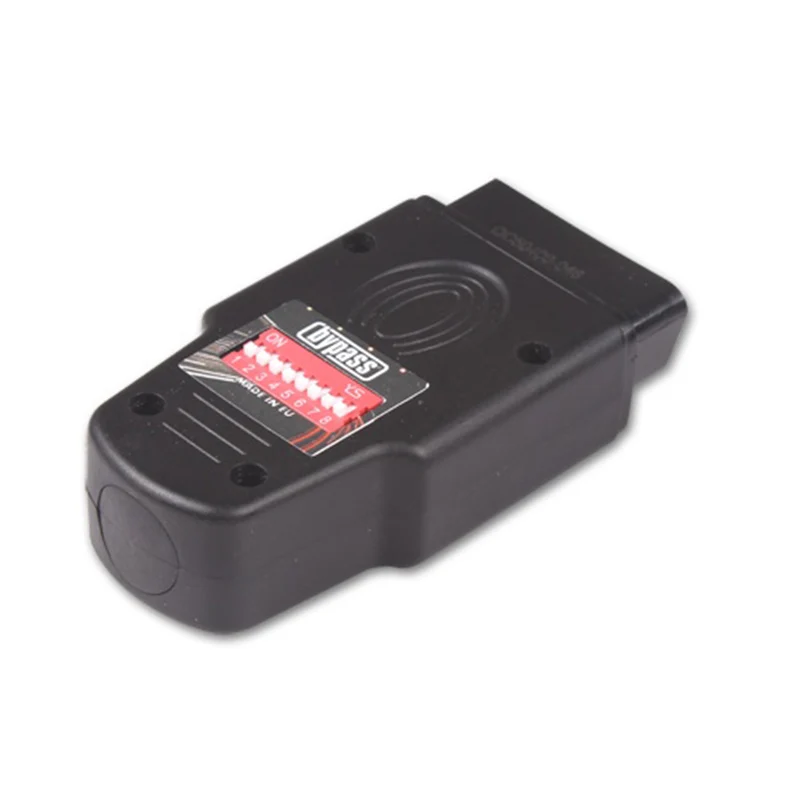

Обходной диагностический инструмент для Audi/Skoda/Seat/V W ECU Инструмент иммобилайзера

Обход для Audi Skoda Seat VW ECU разблокировка иммобилайзер инструмент

Применение:
Tdi EDC16- immo off
Tdi EDC16- immo on
K-line + Can

Тесты для дисков

0281011XXX
K-Line
0281011145 VW Passat B5 2,0 Tdi механический переключатель
0281011258 VW Tourareg 2,5 Tdi
0281011364 A3 1.9Tdi 2004
0281011383
0281011385
0281011568 VW T5 2,5 Tdi 2006/2007
0281011843 Golf5 2,0 Tdi 2004
0281011844 VW Touran 2,0 Tdi 2004
0281011855 VW T5 1,9 Tdi 2003
0281011856 VW T5 1,9 Tdi 2005
0281044882 VW Caddy 1,9 Tdi 2006
0281011883 Skoda Octavia 1,9 Tdi 2004-2010
0281011900
0281011945
0281011946 Touran 1,9 Tdi 2006
0281011907 Touran 2,0 Tdi

0281012XXX
K-Line
0281012220 VW GOLF5 1,9 Tdi 2005
0281012390 VW Caddy 1,9 Tdi 2003-2010
0281012696 Seat Alhambra, VW Sharan 2,0 Tdi 2005-2010
0281012698 Skoda Super B 2,0 Tdi 2006
0281012762 VW T5 1,9 Tdi 2006-2010
0281012792

Может
0281012113 для Audi A4 2,0 Tdi 2008
0281012545 для AUDI 1,9 Tdi 2007
0281012546 для Audi 1,9 Tdi 2006
0281012654 для Audi 2,0 Tdi 2005

0281013XXX
K-Line
0281013228 VW Jetta 2,0 Tdi 2007
0281013299 Skoda OCTAVIA III Octavia2 2,0 Tdi 2005-2011
0281013302 VW Touareg 2,5 Tdi 2005-2010
0281013311 VW Passat 2,0 Tdi 2005-2009
0281013440 VW Passat C 2,0 Tdi 2005-2009
0281013606 VW Golf5 1,9 Tdi 2006

Может
0281013177 A6 2,7 Tdi 2007

0281014XXX
K-Line
0281014004
0281014044 VW Touran 1,9 Tdi 2006-2010
0281014049 T5 2,5 Tdi 2007
0281014064 для Volkswagen Golf VII 1,9 Tdi 2006-2008
0281014128 Торан 1,9 Tdi 2006-2010
0281014136 Skoda Octavia II 1,9 Tdi 2006-2010
0281014891 T5 2,5 Tdi 2009

Может
0281014384 A6 2,7 Tdi 2007

Tdi EDC15 - IMMO OFF, IMMO ON:
1,4 1,9 2,5 дизель, с 2000 года по 2004 год, около 2006 года и даже до 2008 года (без AUDI с кодовым насосом)

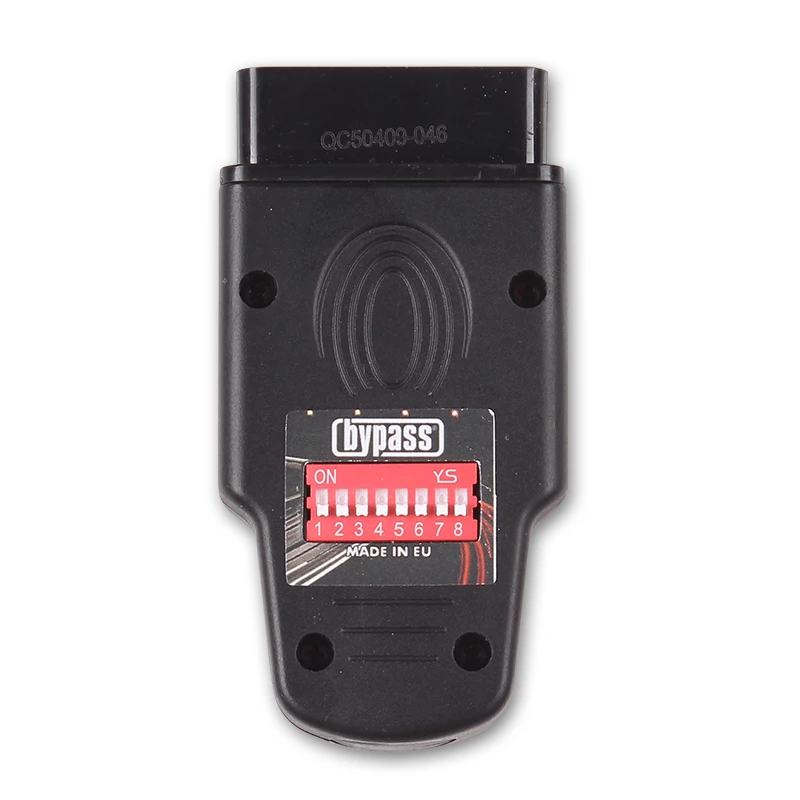

Выбранная необходимая программа с Swtiches: Tdi EDC16 K-Line IMMO OFF(3)

Tdi EDC16 K-Line IMMO ON(1 + 3)



Tdi EDC16 Can 1,9-2,0 IMMO OFF(1 + 3 + 5)



Tdi EDC16 Can 1,9-2,0 IMMO ON(2 + 3 + 5)



Tdi EDC16 Can 2,7 IMMO OFF(1 + 2 + 3 + 5)



Tdi EDC16 Can 2,7 IMMO ON(4 + 5)



Tdi EDC15 IMMO OFF (2)



Tdi EDC15 IMMO OFF(2 + 1)



Как Применение:
Включите переключатель зажигания
Подключите устройство к диагностической вилке
Светодиод быстро мигает, если после одного минуты он будет мигать медленно, затем отключите устройство, затем immo выключится постоянно. Если он не будет работать в первый раз, то Повторите шаги от начала.

Бензин, дизель без банки (около 2001)-Аварийный Запуск (1)



Соедините с головкой кабелей вилки приборного блока или immo, как на фото
Подключите устройство к диагностической вилке
Включение зажигания (до 10 секунд)
Если светодиод мигает медленно, включите автомобиль.

Бензин, дизельное топливо без банки (около 2001) аварийный запуск после соединительные штифты приборного блока или IMMO
Соедините с головками кабелей контакты приборного блока



Подключите головки кабелей к 5-ти контактным разъемам зеленого блока приборов и 25-ю синей вилке (в Audi pin 28)

С IMMO коробка:
Штепсельная Вилка с 6 штифтами, головки кабелей для штифта 2 и 3



Штепсельная Вилка с 8 штифтами, головки кабелей для штифта 7 и 8



Штепсельная Вилка с 12 штифтами, головки кабелей для штифта 9 и 10



Штепсельная Вилка с 10 контактами (старые автомобили без консервной банки) головки кабелей для штифта 7 и 8



Штепсельная Вилка с 12 штифтами, головки кабелей для штифта 6 и 8



Иммобилайзеры симулятор
Подключения эмулятор
Красный-сила
Синий-GND
Зеленый-код
Белый-L
Черный-CAN H

Два светодиода incidcating:
Whilte светодиодный-Мощность
Синий светодиод-информация о передаче
-Все выключатели выключены-диагностический режим 2 сек не светильник/1 сек будет мигать
-Настройка к драйверу-мигание 1 сек
-После регулировки 2 секунды включается светильник, а затем останавливается в течение 1 сек

Citroen, Pegueot, Renault ECU с процессором TMS374-IMMO
Электропитание эмулятора + 5 В!



Тип подключения:Посмотрите инструкцию на Эмулятор immo NO.6
Daewoo ECU с процессором HC11F1-IMMO



Подключение: посмотрите инструкцию к эмулятору immo No.7
Fiat,Citroen,Peugeot без CAN-immo



Подключение: посмотрите инструкцию к эмулятору immo NO.8
Kia Sportage 2,0 Tdi-immo



Подключение: посмотрите инструкцию к эмулятору immo NO.9
Matiz,Tacuma и Lanos 1 4 hybrid-immo



Подключение: посмотрите инструкцию к эмулятору immo NO.10
Mercedes CR без CAN-immo



Подключение: посмотрите инструкцию к эмулятору immo NO.11
Мерседес CR1 с CAN старше-immo



Подключение: посмотрите инструкцию к эмулятору immo NO.12
Mercedes CR2 с can новее-immo



Подключение: посмотрите инструкцию к эмулятору immo NO.13
Nissan от 2000-2002 года-immo



Подключение: посмотрите на insutrction к эмулятору immo NO.14
OPEL immo HD05-immo



Подключение: посмотрите инструкцию к эмулятору immo NO.15
Renault без CAN-immo



Подключение: посмотрите инструкцию к эмулятору immno NO.16
Suzuki с памятью OKI-immo



Подключение: посмотрите инструкцию к эмулятору immno NO.17-18
Suzuki с памятью X24C01-immo



Подключение: посмотрите инструкцию к эмулятору immo NO.17-18
Citroen-Peugeot CAN-immo



Подключение: посмотрите инструкцию к эмулятору immo NO.19
Mercedes ESL-электронный эмулятор блокировки столбца-immo



Подключение: посмотрите инструкцию к эмулятору immo NO.20

Симулятор детектора сидений Occumpant

Эмулятор подключается к вилке под пассажирским сиденьем, вместо оригинального детектора сидения
Есть 3 кабеля:
+ 12V ACC
Заземления
Цифровой сигнал
Перед подключением эмулятора Используйте мультиметр для проверки сигналов на штифтах в штепсельной вилке!

BMW European to 2007 с пластиковым детектором безопасности
-E65 E60 E63 E90 X5
Без установленной удерживающих



Детектор пассажиров Mercedes-Seat
-E-class W211(2002-2004) с com.airbag Temic
-S-класс W220(2003-2005)
Без установленной удерживающих


Детектор пассажиров для Mercedes-Seat
-A-Class W168(1997-2001)
-C-класс W202(1999-2001)
-Vito W638-2003
-Мл с comp. Подушка безопасности для TRW 1999
-E W210 to 1999
-E-класс перед поднятием с лампой подушки безопасности
Без установленной удерживающих
